29寸山地车前轮轮组辐条花鼓结构设计

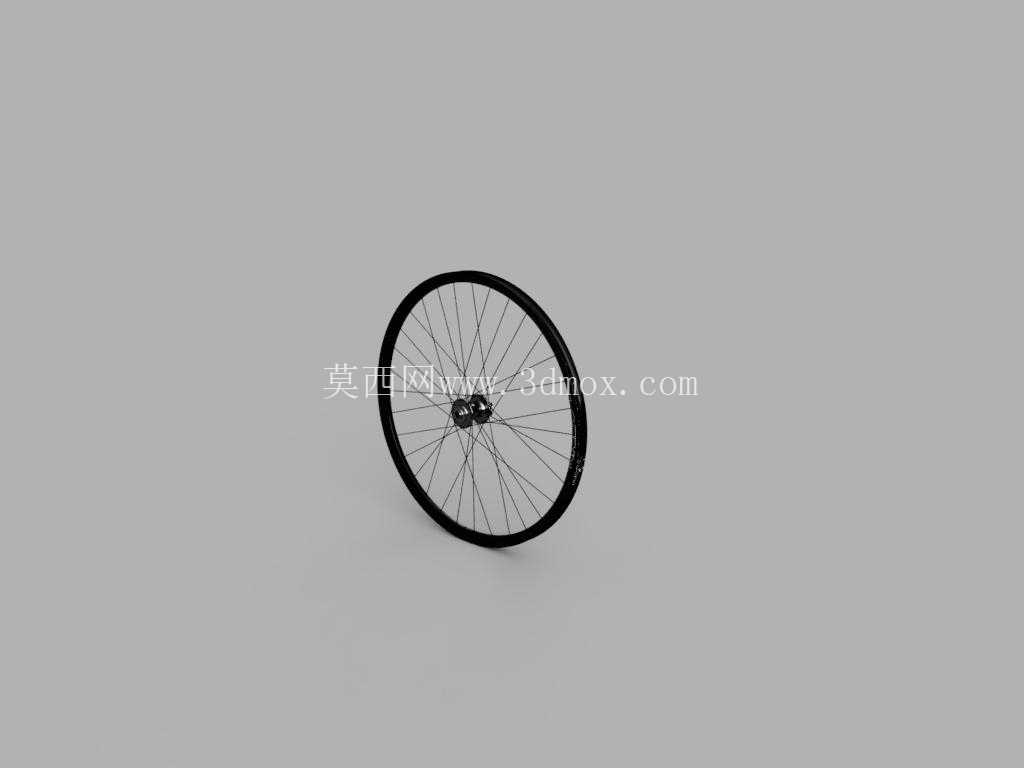

　　山地自行车前轮作为整车行驶系统的核心承载部件，其结构设计直接决定了非铺装路面骑行的操控稳定性、冲击耐受能力与滚动效率，在山地越野、林道穿越、日常通勤骑行等场景中，前轮需要同时承担转向导向、垂直载荷传递、路面冲击缓冲多重功能，是整车结构设计中容错率最低的部件之一。本次设计的29寸规格山地车前轮，适配25-30C宽度外胎安装，轮圈采用等截面薄壁环形结构，轮圈内侧预留标准胎唇卡槽，可兼容常规开口胎与准真空胎安装需求，轮圈外侧的刹车边做了平行度公差控制，适配圈刹结构的制动接触需求，轮圈整体的径向跳动与端面跳动公差控制在民用级山地车的常规允许范围内，保证高速滚动时不会出现明显的轮组偏摆。

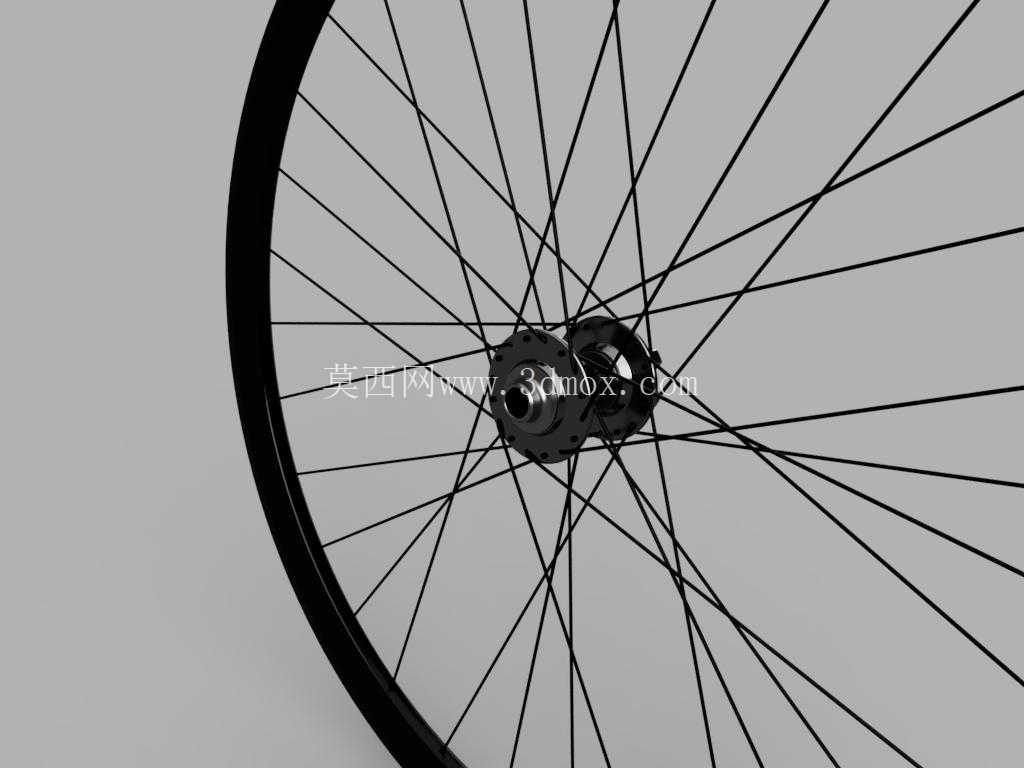

　　辐条采用交叉编织的排布方式，从花鼓法兰盘的安装孔位延伸至轮圈的辐条帽固定座，不同长度的辐条按照固定交叉角度排布，既可以保证轮圈周向的张力均匀分布，也能在承受侧向冲击时通过辐条的微小形变分散应力，避免单根辐条应力集中出现断裂；辐条与花鼓法兰、轮圈的连接位置都预留了标准的安装余量，可通过调整辐条帽的旋入深度调整整轮的张力平衡，满足后期维护调试的需求。花鼓部分采用双法兰对称结构，轴心位置预留标准快拆杆安装通孔，适配常规山地车前叉的开档安装尺寸，花鼓壳体内部预留轴承安装位，可兼容标准规格的深沟球轴承装配，保证车轮转动时的同轴度与低摩擦阻力；花鼓两侧的法兰盘间距经过匹配计算，保证两侧辐条的倾斜角度处于合理区间，避免转向时辐条受力不均导致轮组刚性失衡。

　　从安装边界来看，整轮装配完成后的外径匹配29寸轮径规格，安装到前叉后不会与叉腿、挡泥板等附属部件产生运动干涉，轮组中心与前叉安装中心的对齐公差控制在合理范围内，避免骑行时出现跑偏问题。在实际使用场景中，这类轮组需要应对路面碎石冲击、落差落地的垂直载荷、转向时的侧向扭力，因此在结构设计时，花鼓壳体的应力集中位置做了圆角过渡处理，轮圈的壁厚分布按照受力特点做了差异化设计，辐条的排布角度充分考虑了不同方向受力的传递路径，保证日常使用中结构强度足够的前提下，尽可能控制整轮的转动惯量，提升骑行时的加速响应。

　　对于三维建模从业者而言，这类轮组结构的建模难点在于辐条空间角度的精准排布、花鼓与轮圈的同轴度配合、各个安装接口的尺寸匹配，需要在建模过程中提前考虑实际装配的公差余量，避免模型完成后出现装配干涉、安装尺寸不匹配的问题；同时轮组的辐条张力分布虽然无法通过基础建模直接体现，但在结构设计阶段需要预留足够的调整空间，保证实物装配时可以通过辐条张力调整实现整轮的圆度校正。不同于城市通勤车的前轮结构，山地车轮组需要更高的侧向刚性来应对越野场景下的大幅度转向受力，因此在花鼓法兰直径、辐条交叉数量的设计上都做了针对性匹配，既不会因为刚性过高导致路面冲击直接传递到车把影响操控手感，也不会因为刚性不足出现大力摇车时轮组泄力的问题。轮圈的胎床深度设计也充分考虑了外胎安装与拆卸的便利性，不会出现外胎安装过紧导致补胎时拆卸困难的问题，同时胎唇卡槽的尺寸精度足够保证充气后外胎不会出现滑脱出圈的风险。
