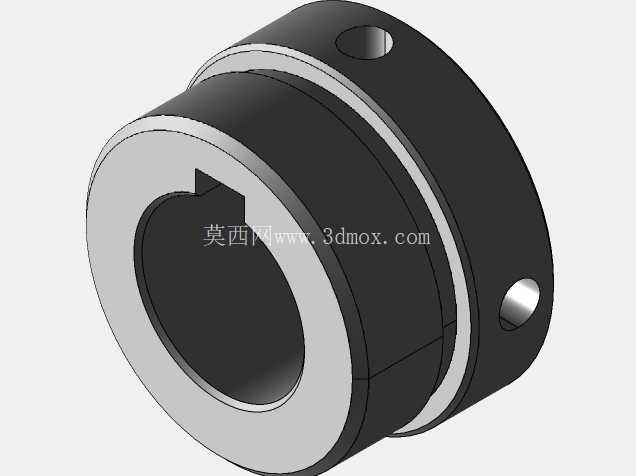

带键槽自行车飞轮安装适配连接结构

　　在非道路休闲代步车辆的传动系统改装与常规装配场景中，飞轮与驱动轴的匹配度直接决定动力传递的可靠性，尤其是三轮、四轮休闲自行车以及低速电动自行车的后轮驱动端，经常会遇到标准飞轮接口与定制驱动轴尺寸不匹配的问题，这款适配结构就是针对这类装配痛点开发的专用连接部件。日常装配作业里，不少改装场景会选用20mm直径的驱动轴来提升轴系抗扭强度，这类轴通常会加工6mm宽度的标准平键槽来实现周向传动限位，而常规自行车飞轮的安装接口多为英制螺纹规格，无法直接与公制尺寸的驱动轴配合，这款适配结构刚好填补了两者的尺寸匹配缺口。

　　从功能实现逻辑来看，该部件一端通过内孔与带键槽的20mm驱动轴配合，内孔加工的键槽与轴上平键嵌合后，可完全抵消飞轮传递扭矩时产生的周向滑动力，避免轴与连接件之间出现微动磨损；适配结构的外圆侧加工有1.37英寸-24规格的标准英制螺纹，这一规格是民用自行车飞轮的通用安装螺纹，可直接兼容绝大多数市售标准自行车飞轮，无需额外对飞轮进行改装加工。部件本体上设置的径向顶丝孔，是用于完成轴向定位的结构，当适配结构套入驱动轴调整到预设安装位置后，拧入紧定螺钉即可将部件与轴牢牢锁止，防止传动过程中部件出现轴向窜动，避免飞轮移位引发的传动卡滞、掉链等故障。

　　设计过程中充分考虑了实际装配的空间边界，适配结构的轴向宽度控制在0.9英寸，这个尺寸既保证了螺纹段有足够的啮合长度来承受飞轮传递的峰值扭矩，又不会过度占用后轮轴的安装空间，不会与轴端的锁紧螺母、轴承端盖等周边部件产生干涉。结构上采用分体式限位环的设计思路，中部的环形凸台一方面可以作为飞轮安装的轴向定位面，保证飞轮安装到位后与驱动轴的同轴度，另一方面也能提升部件整体的抗扭刚度，避免大扭矩传递时部件出现形变。从实际应用反馈来看，这类适配结构多用于低速代步车辆的后轮驱动端，因为这类车辆的驱动轴往往根据载重需求定制轴径，无法直接套用标准自行车的轴系尺寸，通过该适配结构过渡，不需要重新定制特殊接口的飞轮，大幅降低了改装和备件采购的成本。建模过程中对各配合面的公差做了合理匹配，内孔与轴的配合选用间隙适中的过渡配合公差，既保证装配时可以顺利套入轴体，又不会因为配合间隙过大导致同轴度超差；螺纹段的公差严格遵循自行车飞轮的安装螺纹标准，保证飞轮可以顺畅拧入，同时啮合后无明显旷量；键槽的尺寸公差与6mm标准平键适配，确保键受力均匀，不会出现局部应力集中导致的键槽崩裂问题。部件外表面的棱角处都做了小尺寸的倒角处理，既去除了加工过程中产生的毛刺，避免装配时划伤操作人员，也能引导飞轮、平键等配件顺利对位，提升装配效率。

　　径向的两个顶丝孔呈错位分布，相比单顶丝的锁止结构，双顶丝锁止可以提供更大的轴向锁紧力，即使在频繁正反转、启动扭矩较大的电动自行车场景下，也能保证适配结构不会与轴发生相对转动。在进行三维建模时，各特征的建模顺序完全遵循实际加工工艺逻辑，先通过回转特征构建主体的内外圆轮廓，再依次加工键槽、螺纹、顶丝孔、倒角等特征，保证模型的特征树与实际加工工序一致，后续如果需要调整尺寸参数，比如适配不同直径的驱动轴、不同宽度的飞轮，只需要修改对应特征的参数即可快速生成衍生型号，不需要重新构建整体模型。这类适配结构虽然体积不大，但在传动系统中起到的作用十分关键，设计时如果忽略了键槽的配合深度、螺纹的啮合长度、顶丝的锁止力这些细节，很容易在使用过程中出现飞轮脱落、轴孔打滑等故障，直接影响车辆的行驶安全，因此建模过程中对每个配合尺寸的校验都严格遵循机械设计的相关标准，确保结构的强度和可靠性满足实际使用需求。
