异形拼接结构运动足球外观设计

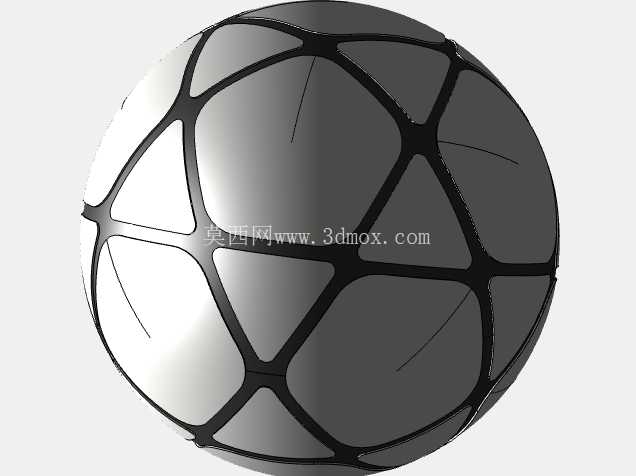

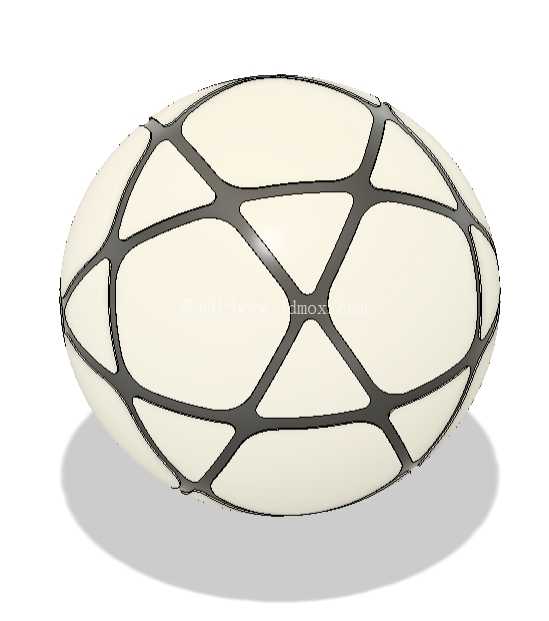

　　从实际应用场景来看，这种框架凸起结构一方面可以在球体接触地面或者鞋面的时候，增加接触瞬间的摩擦力，让传球、停球的旋转控制更稳定，另一方面凸起的框架结构相当于在球面外层增加了一圈缓冲筋，当球撞击硬地面或者墙面的时候，冲击力会先通过框架结构分散传递，减少内层球胆的形变量，延长球的使用寿命。设计过程中需要严格控制整体的外形尺寸，按照标准5号训练球的尺寸边界，球体整体直径控制在218mm到222mm之间，框架凸起的高度统一设置为3.2mm，既不会因为凸起过高导致球体滚动时出现异常弹跳，也不会因为凸起过低失去摩擦缓冲的作用。这款球面结构的设计，最初是面向青少年训练用球的外观迭代需求展开的，区别于传统32片五六边形拼接的足球结构，本次设计采用了不规则多边形拼接的框架式外观，在做三维建模阶段，首先要解决的是球面片体的曲率匹配问题——所有拼接块的边缘都要在球面上实现无缝贴合，不能出现片体边缘翘曲或者拼接缝隙不均的问题，建模时先以标准球体为基础曲面，通过投影分割的方式划分每一块拼接面的边界，再对每一块拼接面做0.8mm的向内偏置，预留出框架结构的凸起空间。

　　在做拼接结构的受力校核时，重点考虑了运动员正脚背射门时的冲击载荷，每一块拼接片的边缘都做了R1.2的圆角过渡，避免棱角位置在反复冲击下出现应力集中导致的表层开裂，框架结构的筋条宽度统一设置为6mm，在保证结构强度的同时，尽可能减少筋条对球面触球感的影响。不同于传统足球的平面片体拼接，这款设计的每一块拼接面都保留了和基础球面完全一致的曲率，也就是说当运动员用脚内侧推球的时候，接触区域的球面弧度和传统足球完全一致，不会因为框架结构的存在改变触球时的受力反馈，这一点在建模阶段做了多次曲面曲率分析，确保每一块拼接面的高斯曲率偏差控制在0.002以内，避免出现局部平面导致的触球感生硬问题。

　　从安装和生产的角度来看，这种结构的外层可以采用TPU材质一体注塑成型，框架部分和拼接片部分采用双色注塑工艺，不需要额外的粘接工序，拼接片的厚度设置为2.5mm，框架部分的厚度设置为4mm，成型后直接和内层的缠绕层、球胆做热压贴合，整体的装配边界和传统足球的生产工艺完全兼容，不需要对现有生产线做大规模改造，就能直接投入量产。在做滚动模拟测试的时候，特意调整了框架筋条的排布走向，避免筋条形成连续的环形结构，防止球体在高速滚动时出现气流诱导的异常飘移，所有筋条的走向都采用交错排布，让球体在空中飞行时的气流扰动更均匀，保证长传球的飞行轨迹稳定性。

　　另外在球体的着地接触区域，特意加密了三角形拼接块的排布，三角形结构本身的结构稳定性更好，在反复着地冲击的位置，更小的拼接块可以让每一块片体承受的冲击力更分散，减少长期使用后局部出现凹陷变形的概率，而在球体的中上部触球区域，采用了更大面积的多边形拼接块，保证触球时的接触面更平整，提升传球和射门的精度控制。建模阶段还特意考虑了模具脱模的问题，所有拼接块的侧壁都做了1.5度的脱模斜度，框架筋条的侧面也做了对应的斜度处理，避免注塑成型时出现粘模或者脱模拉伤的问题，所有圆角过渡都保持均匀一致，不会出现局部壁厚不均导致的注塑缩痕。
