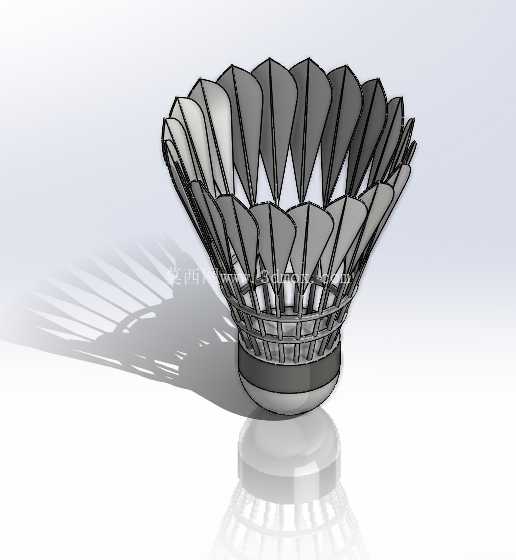

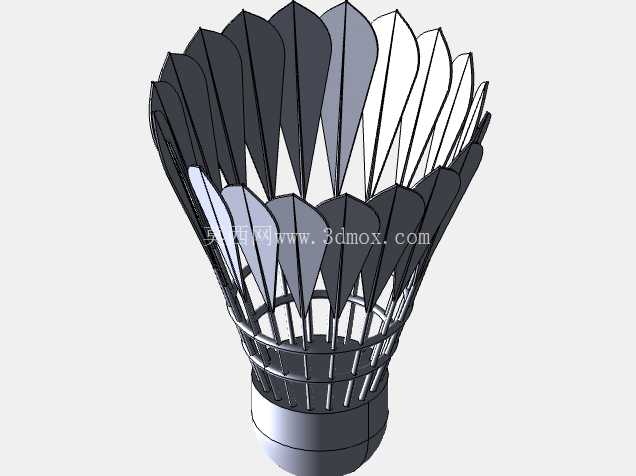

仿真结构羽毛球三维数模设计

这款羽毛球三维数模的结构设计完全贴合实际量产羽毛球的工程逻辑，从球头底座到羽裙支撑结构都做了等比例的参数化还原，可直接用于体育用品结构验证、运动仿真模拟、文创衍生产品开发等多个场景。日常业余训练用球、专业赛事级用球的结构差异在模型中都做了可参数调整的预留，设计阶段就考虑到不同应用场景下的结构适配性，比如面向青少年训练的软球头版本、面向户外防风场景的加重底座版本，都可以通过修改对应特征参数快速生成衍生结构，不需要重新搭建基础骨架。

从结构分层来看，最底部的球头采用分层包覆结构建模，内部是软木填充的核心支撑层，外部包覆耐磨PU皮层，建模时特意还原了皮层接缝处的压合特征，这部分结构直接决定击球时的触感反馈和耐打度，实际生产中球头的圆度公差需要控制在0.1mm以内，模型中所有回转面都做了同轴度约束，完全符合量产的公差要求。中间的束线圈采用双圈固定结构，上下两道线圈分别固定羽片的根部和中段，建模时还原了线圈缠绕的编织纹理，这部分结构是羽毛球飞行稳定性的核心，每一片羽片的插入角度都做了阵列约束，16片羽片沿圆周均匀分布，单羽片的外倾角度控制在12度到14度之间，这个角度区间是经过大量飞行测试验证的最优范围，角度过小会导致飞行阻力过大、球速过慢，角度过大则会让飞行轨迹飘忽、抗风性变差。

羽裙部分的建模没有采用简单的平面拉伸，而是还原了天然鹅毛羽片的自然弧度，每一片羽片都带有轻微的内凹曲面，这个曲面结构可以在飞行过程中让气流均匀从羽片间隙流过，保证旋转稳定性，模型中羽片的厚度设置为0.12mm，和真实鹅毛羽片的厚度一致，做流体仿真时可以直接导入模型计算风阻系数，不需要额外做面域简化。羽片根部的植入深度做了精准控制，插入球头的深度为8mm，这个深度既可以保证羽片固定的牢固度，不会在大力击球时出现羽片脱落的情况，也不会因为植入过深导致球头过硬、击球震手。

整个模型的外形尺寸严格遵循国际羽联的标准要求，整体高度控制在85mm到88mm之间，球头直径为25mm到28mm，羽裙上口的直径为58mm到62mm，所有尺寸都预留了生产公差调整的参数区间，做模具开发时可以直接提取模型的分型面，不需要二次修模。安装边界方面，这款羽毛球模型不需要额外的配套安装结构，本身就是独立的运动器材，建模时特意做了质量属性的参数配置，整体质量控制在4.7g到5.5g之间，和专业比赛用球的质量范围一致，做运动轨迹仿真时可以直接赋予对应材质的密度参数，快速得到真实的飞行模拟效果。

在实际应用场景中，这款模型除了可以用于羽毛球本身的产品开发，还可以用于羽毛球拍击球性能测试的仿真模拟，导入动力学仿真软件后可以模拟不同磅数球拍击球时的羽毛球形变、飞行轨迹变化，为球拍的结构优化提供数据支撑；也可以用于羽毛球发球机的结构设计，验证发球机的拨轮结构、出球轨道和羽毛球外形的适配性，避免出现卡球、出球角度偏移的问题；还可以用于体育类文创产品、周边摆件的设计开发，通过调整材质渲染参数，可以快速生成不同配色、不同材质的展示效果，缩短衍生产品的开发周期。

设计过程中特意规避了很多新手建模容易出现的结构问题，比如羽片阵列时的角度累积误差，模型中采用全参数化的圆周阵列约束，每一片羽片的角度偏差控制在0.01度以内，不会出现羽裙不圆、飞行偏航的问题；球头和束线圈的配合面做了过盈配合的结构预留，实际装配时束线圈可以紧密卡在球头的固定槽内，不会出现松动移位的情况；羽片和线圈的连接位置做了圆角过渡处理，避免应力集中导致羽片在反复击球后从根部断裂，提升产品的耐打性能。
