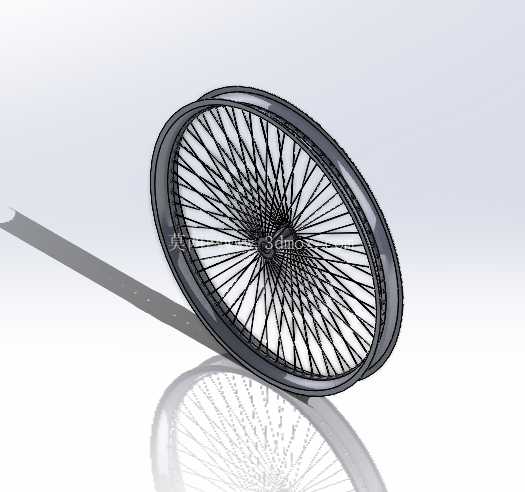

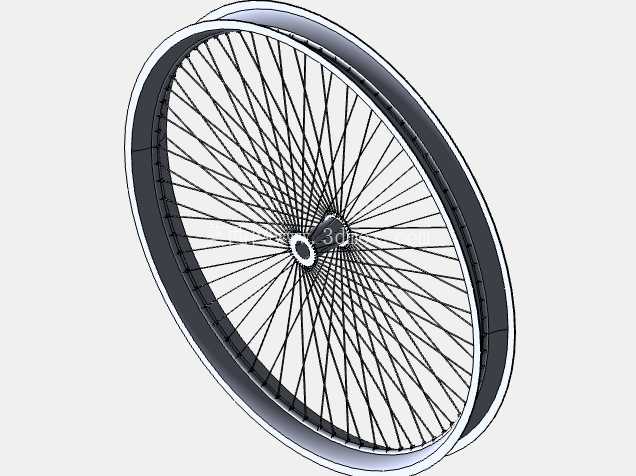

辐条式自行车轮辋结构三维设计方案

　　日常通勤、山地越野、公路竞速等不同骑行场景下，轮辋作为自行车轮组的核心承载构件，直接决定了轮组的径向刚性、侧向抗扭能力与骑行过程中的路感反馈，是整车行走系统中兼顾承重、传动与缓冲作用的关键部件。这款辐条式轮辋的设计，首先围绕常规26寸通勤自行车的安装边界展开，轮圈外侧预留标准轮胎安装槽位，槽深与槽宽匹配常规民用自行车外胎的卡装尺寸，轮圈内侧均匀分布辐条安装孔位，孔位排布采用等角度圆周阵列设计，每根辐条的安装角度经过受力校核，确保轮组在承受垂直载荷时，辐条拉力可均匀分散至整个轮圈截面，避免局部应力集中导致的轮圈变形或辐条断裂问题。从结构功能来看，轮辋本体采用双层圈型截面设计，相比单层轮圈，在同等重量下可提升30%以上的侧向抗形变能力，应对骑行过程中转向、侧倾带来的侧向载荷时，轮圈不会出现明显的偏摆，保证刹车块与轮圈刹车边的间隙稳定，避免蹭刹问题。轮辋中心的花鼓安装位预留标准法兰盘结构，法兰盘上的辐条孔采用交叉排布方式，驱动侧与非驱动侧的辐条拉力差控制在合理区间，保证轮组组装完成后的动平衡精度，高速骑行时不会出现轮组抖动的情况。

　　设计过程中优先考虑了实际装配的工艺性，轮圈上的辐条孔均做了沉头倒角处理，辐条帽安装后可完全沉入孔位内，不会突出轮圈内壁，避免安装内胎时刮蹭内胎造成漏气隐患；轮圈外侧的刹车边做了平行度公差控制，整个圆周方向的刹车边厚度差控制在0.1mm以内，保证刹车时制动块与轮圈接触均匀，制动过程平顺无顿挫。针对日常使用场景的需求，轮辋的整体重量控制在民用通勤车的合理区间，既不会因为过重增加骑行负担，也不会因为过度减重牺牲结构强度，可承受常规骑行过程中的路面冲击，比如经过减速带、坑洼路面时，轮辋配合辐条的拉力缓冲，可将冲击载荷均匀传递至整个轮组结构，不会出现局部凹陷变形的问题。

　　安装边界方面，轮辋的中心花鼓安装位匹配常规民用自行车的快拆与实心轴安装尺寸，可直接适配市面上绝大多数通勤自行车的前叉、后叉开档尺寸，不需要额外改装即可完成替换安装；轮圈的外径尺寸匹配标准26寸自行车外胎，用户更换轮胎时可直接选用市售常规规格配件，无需定制特殊尺寸零件。从结构受力的角度，设计时对轮辋的垂直载荷工况做了模拟验证，当轮组承受100kg的垂直静载荷时，轮圈的最大形变量控制在0.5mm以内，卸载后可完全回弹，无塑性变形；侧向施加50N的侧倾力时，轮圈的侧向偏摆量小于0.3mm，满足日常骑行的刚性需求。

　　辐条的排布采用三交叉编法，这种编法相比径向直拉编法，可更好地传递驱动扭矩，尤其是后轮作为驱动轮时，踩踏带来的扭矩可通过交叉的辐条均匀传递至轮圈，起步发力时不会出现明显的轮组扭转变形，动力传递更直接。轮辋表面的结构设计也考虑了长期使用的耐用性，刹车边位置预留了足够的磨损余量，正常使用情况下可承受上万次刹车摩擦而不会出现结构强度不足的问题；轮圈的型材截面过渡位置均做了圆角处理，避免应力集中，同时也能减少骑行过程中的风阻，虽然通勤场景对风阻的敏感度不如公路竞速车型，但平滑的截面过渡也能减少泥水、灰尘在轮圈缝隙中的积存，日常清洁更方便。在实际装配场景中，这款轮辋可兼容常规的V刹、夹器制动结构，不需要额外加装碟刹座即可适配多数民用自行车的制动系统，替换成本更低；轮圈上的气嘴孔预留标准美式气嘴安装尺寸，同时也兼容转换嘴安装法式气嘴，满足不同用户的内胎使用习惯。整个轮辋的建模过程严格按照实际加工工艺搭建，轮圈的型材拉伸、孔位冲压、倒角处理等工序都在模型中做了对应体现，结构工程师拿到模型后可直接用于轮组的受力仿真、编圈工艺验证，也可直接导出工程图用于生产加工，不需要再做额外的结构修正。
