萨沃纽斯结构小型垂直轴风力发电装置

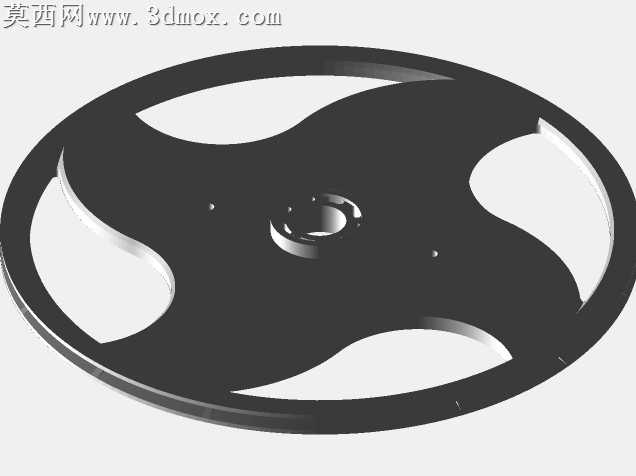

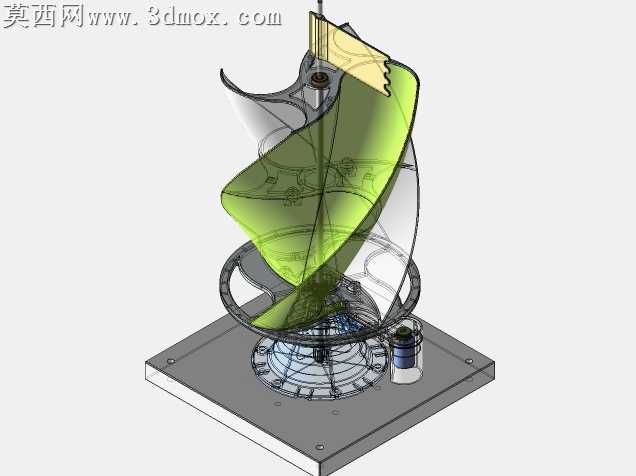

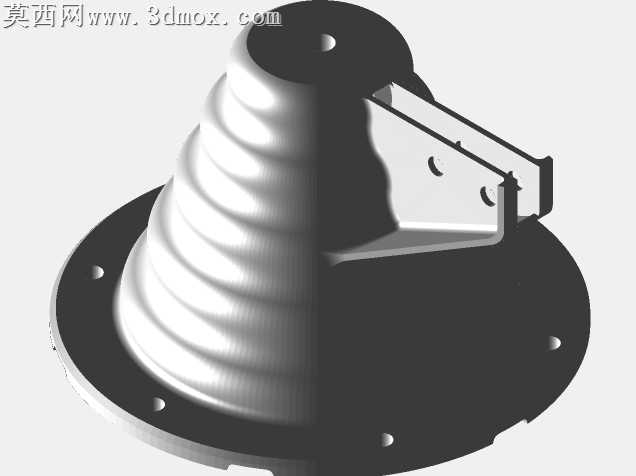

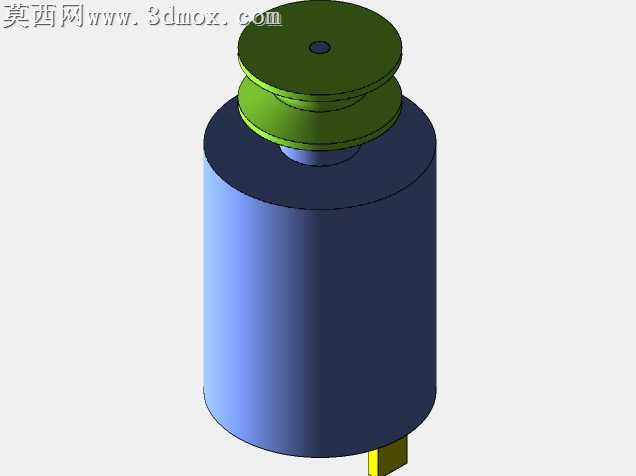

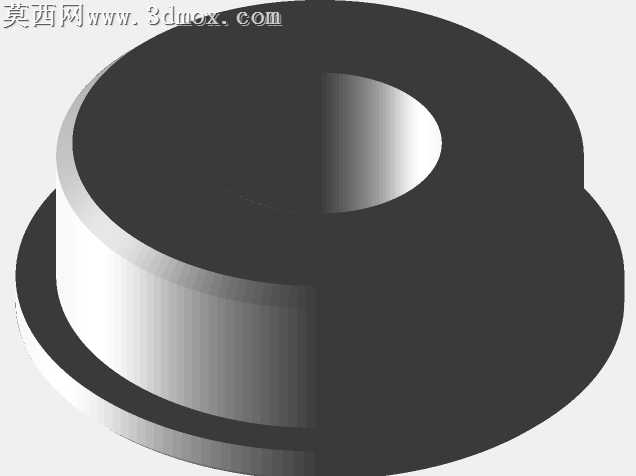

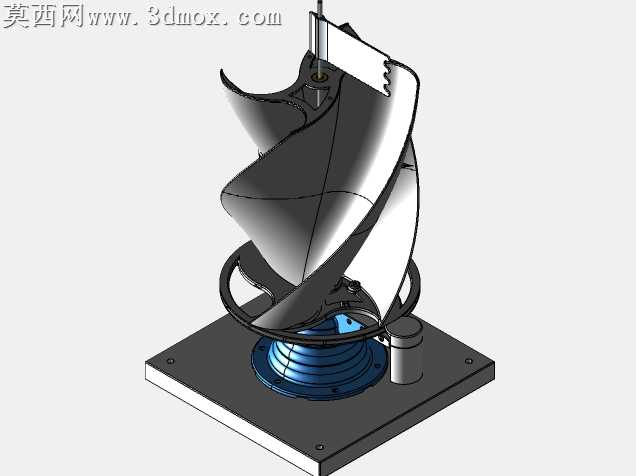

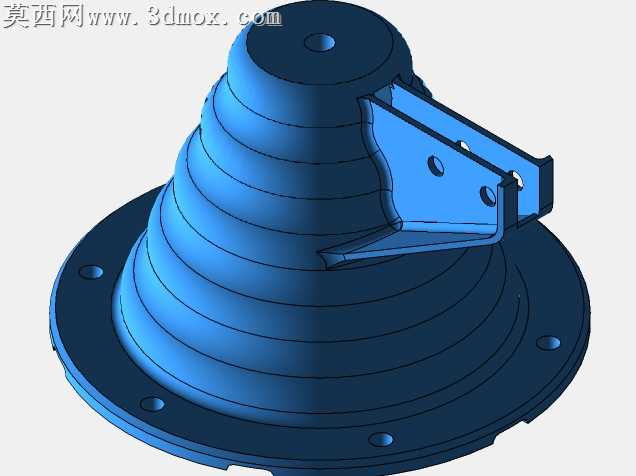

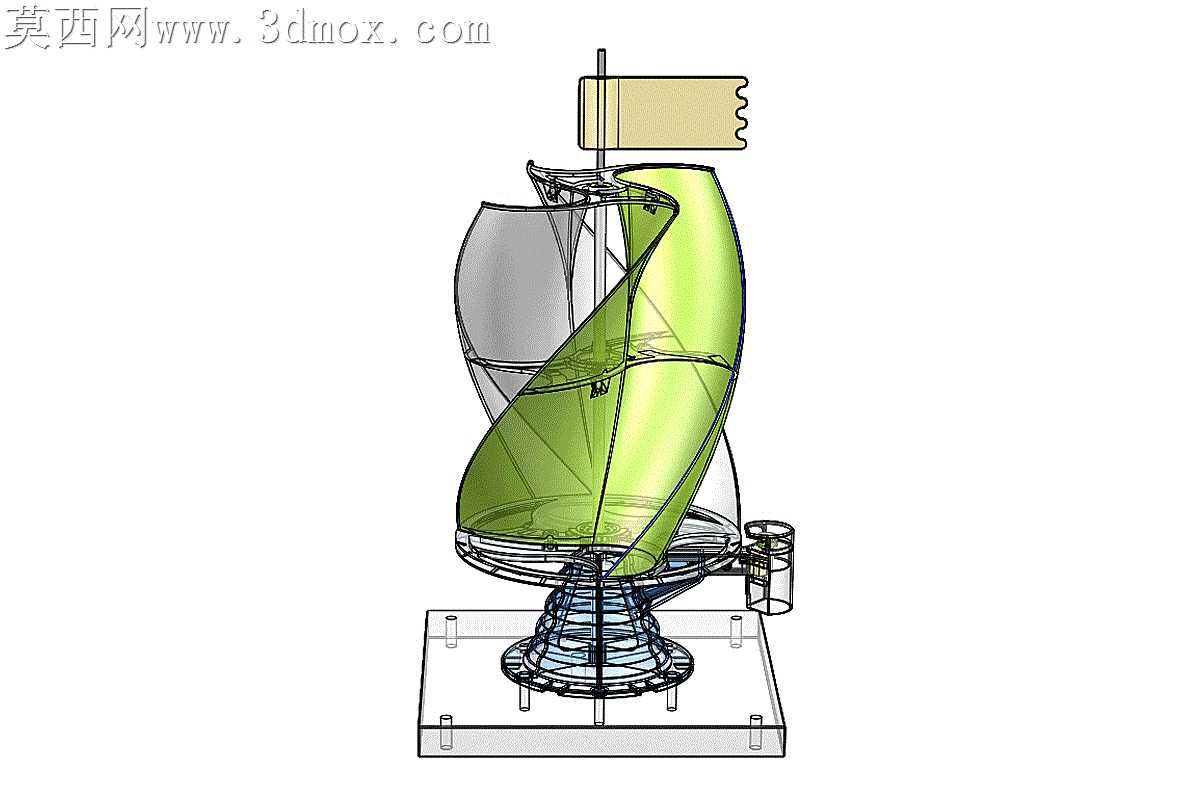

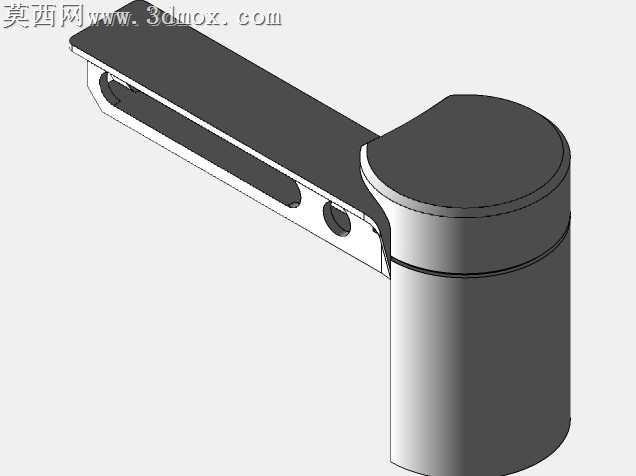

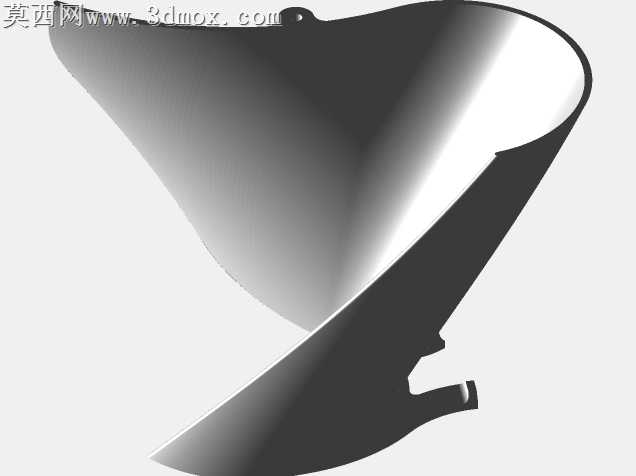

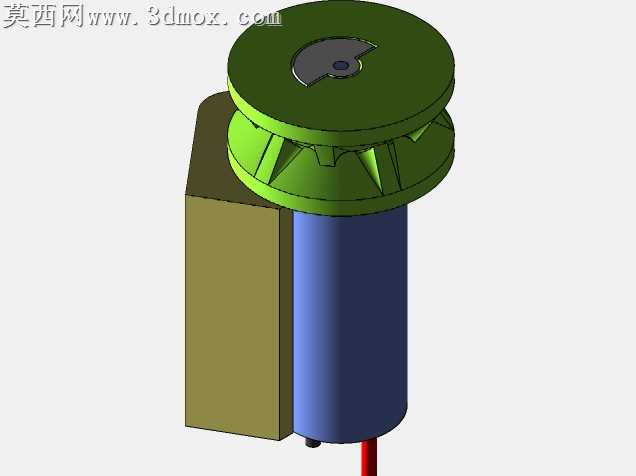

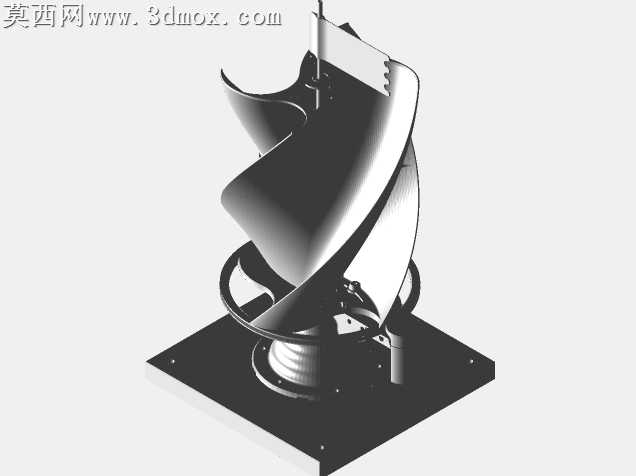

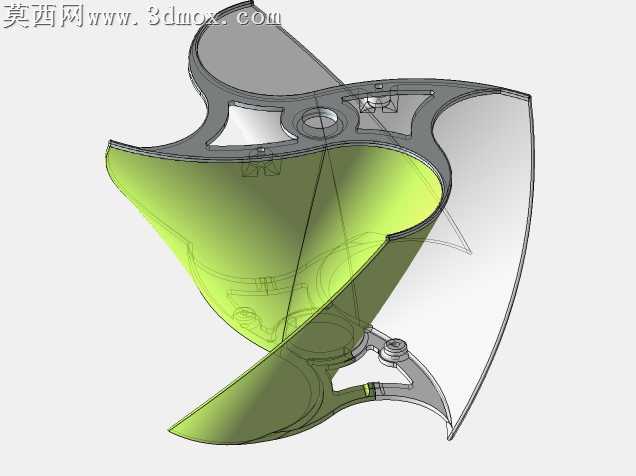

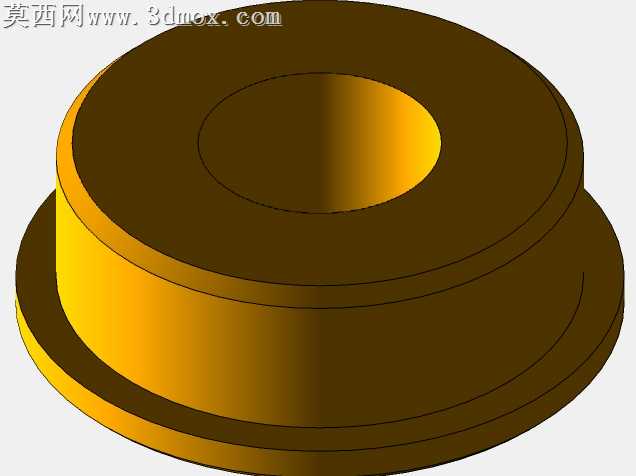

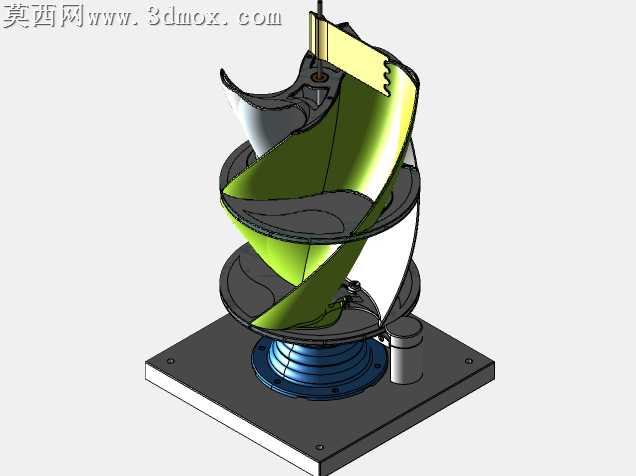

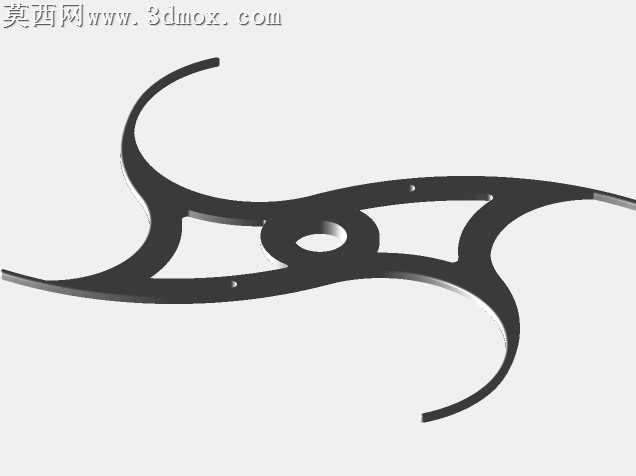

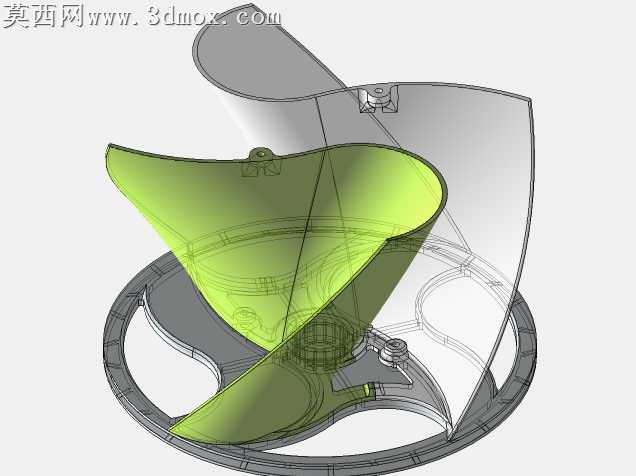

本作品为垂直轴形式的小型风力发电装置三维建模设计，整体采用螺旋曲面式的萨沃纽斯转子结构，建模过程中对转子曲面做了连续顺滑的螺旋放样处理，保证曲面过渡无棱角、无破面，整体造型流畅自然。模型完整还原了装置的全部结构组成：底部为带安装固定位的方形底座，底座上方设置回转支撑结构，衔接中部的转子安装轴；转子部分采用双螺旋叶片设计，其中一侧叶片做半透明绿色材质渲染，另一侧做银灰色金属质感材质渲染，可清晰展示叶片的螺旋扭转角度与内部的支撑框架结构，叶片顶部设置风向标识旗结构，底座侧方预留了发电组件的安装位。设计过程中针对小型家用场景做了适配优化，转子直径设定为160毫米，整体高度200毫米，采用可堆叠的模块化设计思路，支持多组转子层叠安装以提升受风效率，无需额外加装风向对正机构即可捕获任意方向吹来的风能。模型同时还原了可3D打印版本的结构细节，包含6mm直径铝杆安装位、两个6mm×13mm×5mm规格的滚珠轴承安装槽、小电机固定位以及配重石块放置的底舱结构，避免装置运行时被强风掀动。渲染阶段对不同部件做了差异化材质区分：螺旋叶片分别设置半透明工程塑料与哑光金属材质，底座采用透明亚克力材质展示内部传动结构，安装轴与紧固件采用亮面金属材质，风向旗采用哑光塑料材质，整体渲染效果层次分明，可清晰呈现装置的内部构造与外部造型，完整还原了螺旋萨沃纽斯转子的受风结构特点，兼顾了结构合理性与展示直观性。
