3D打印用自定心小虎钳结构设计

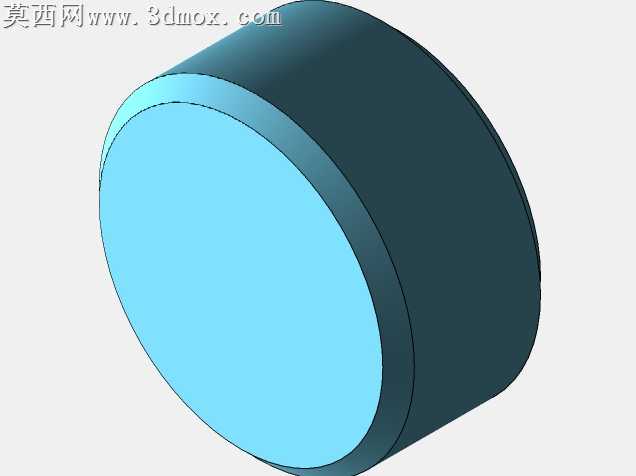

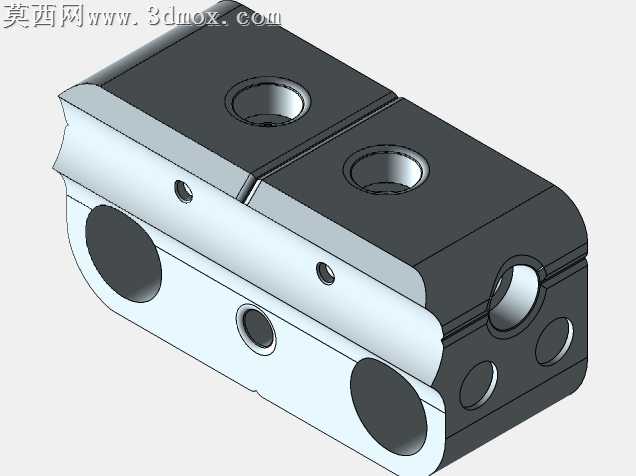

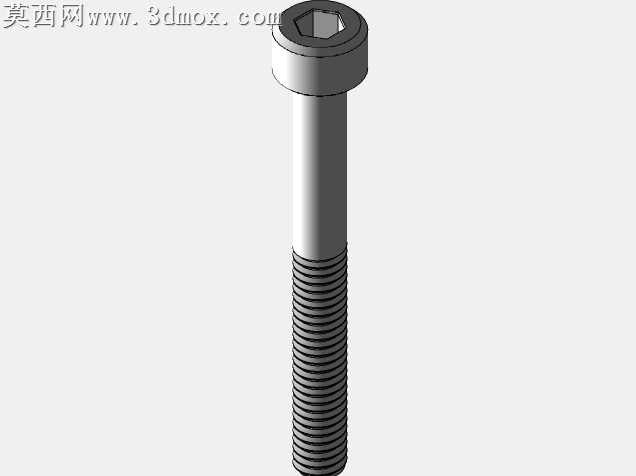

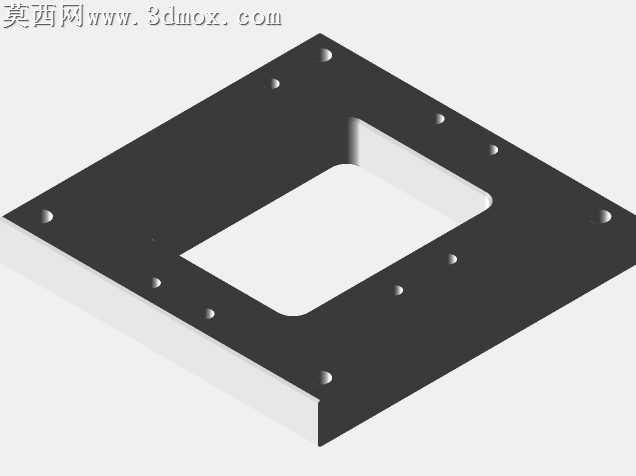

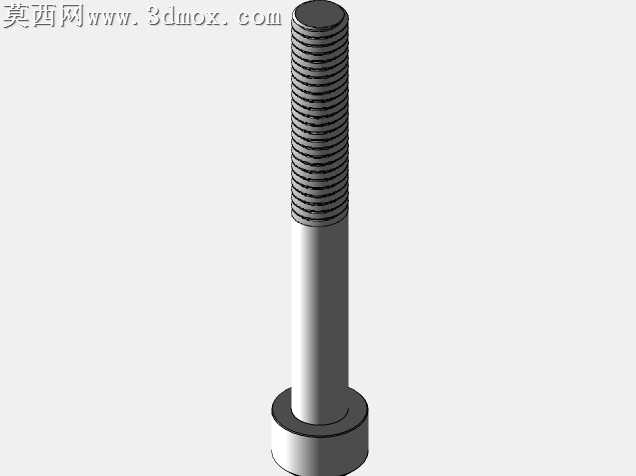

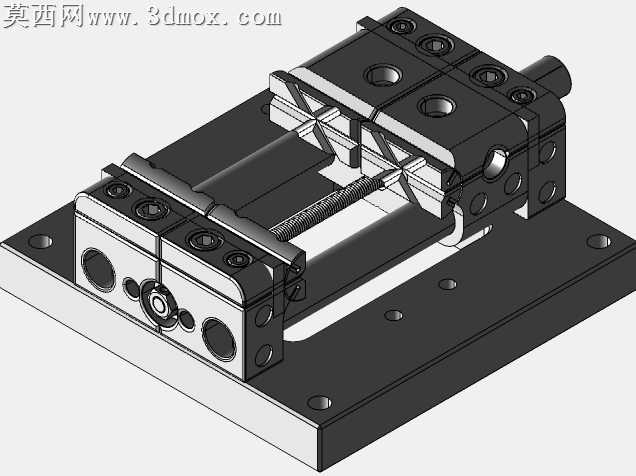

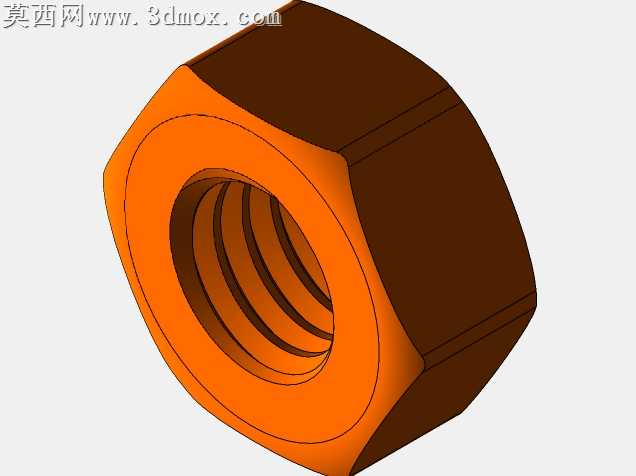

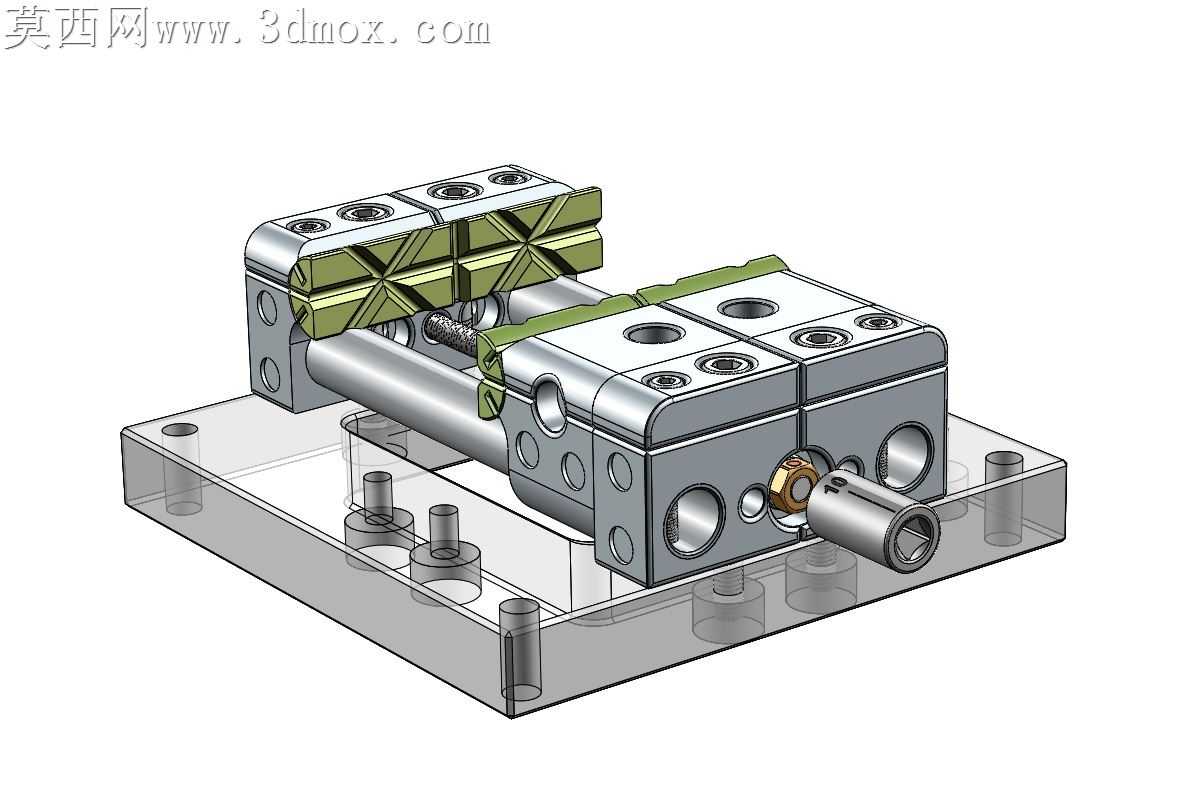

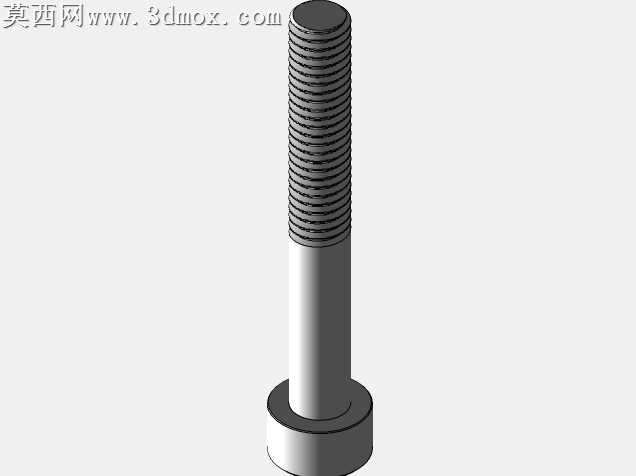

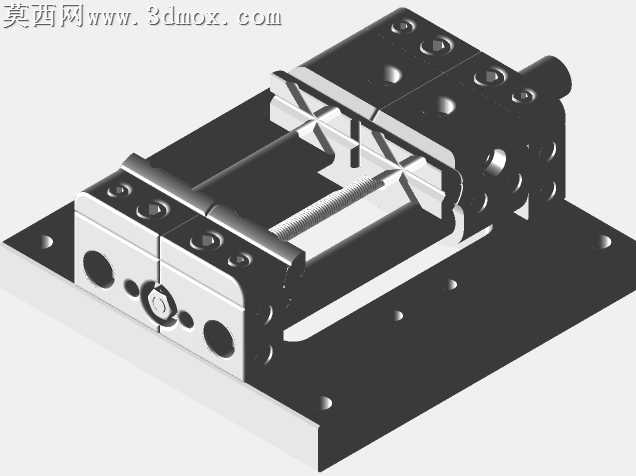

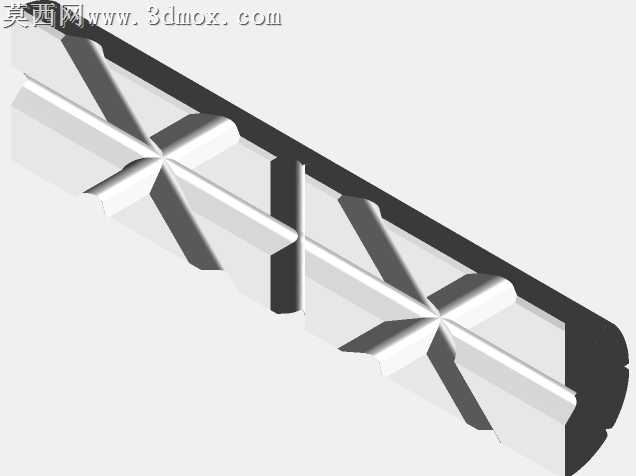

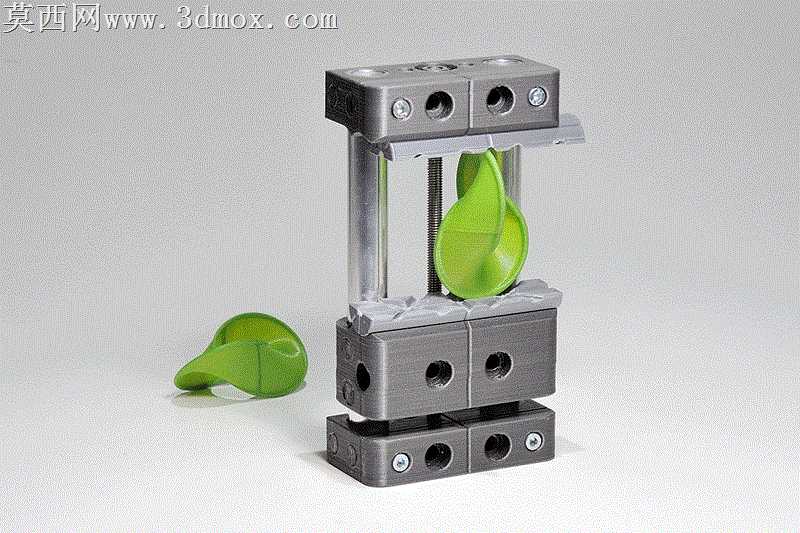

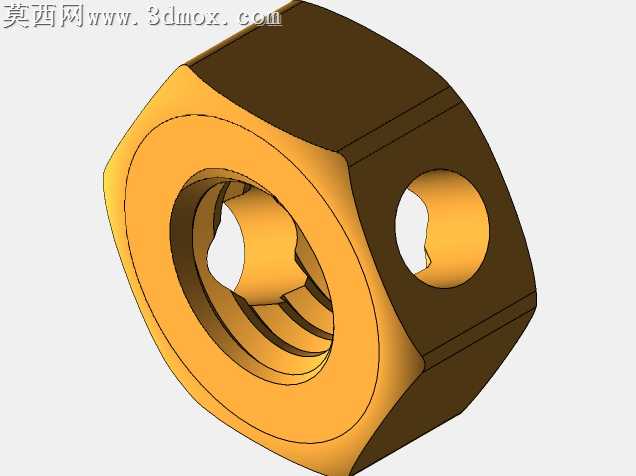

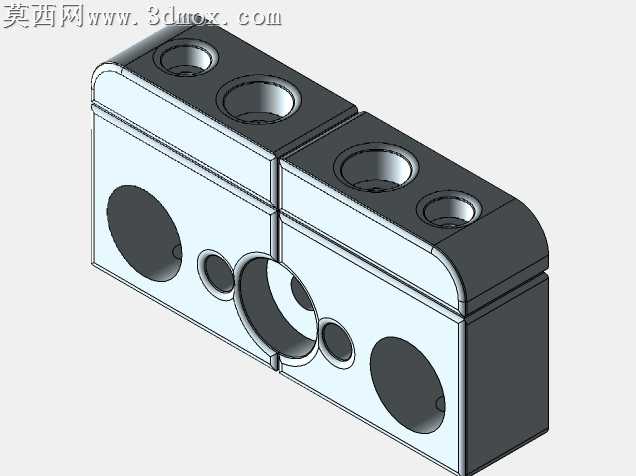

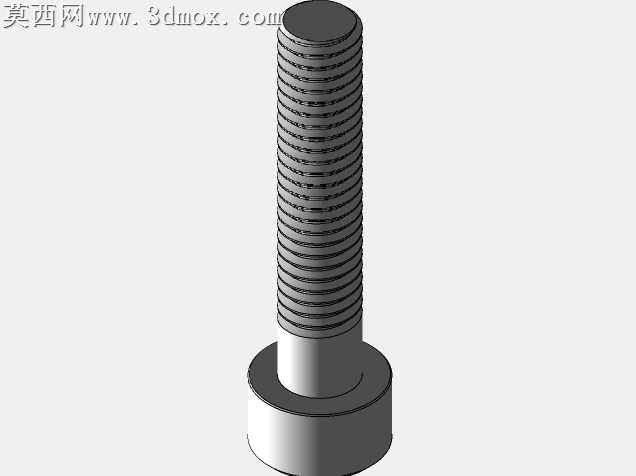

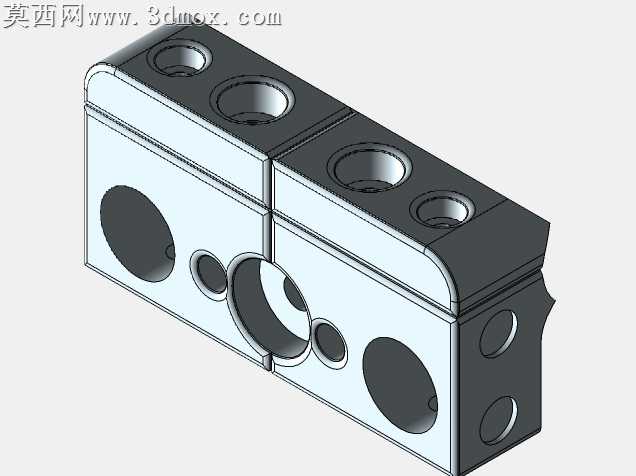

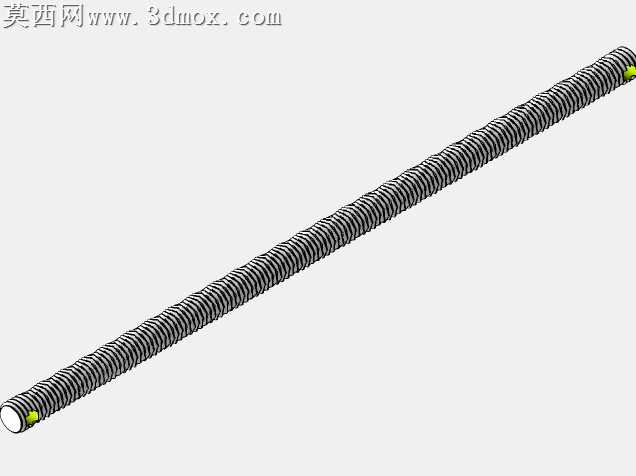

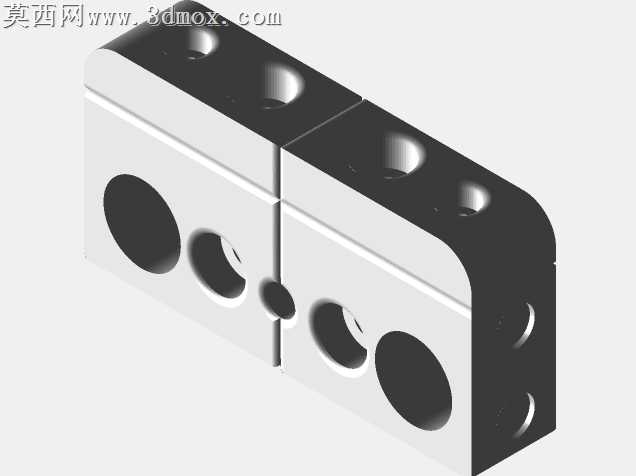

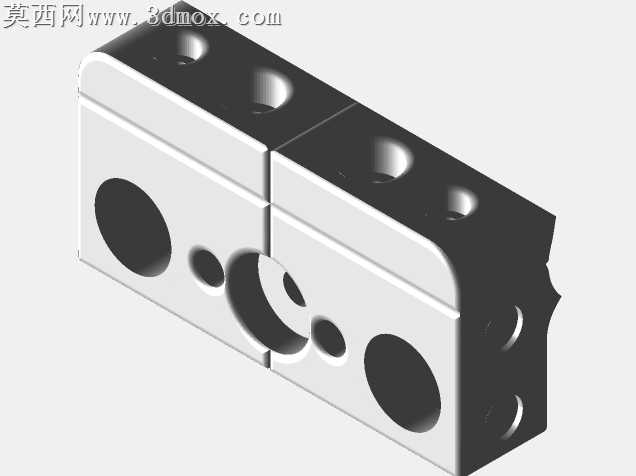

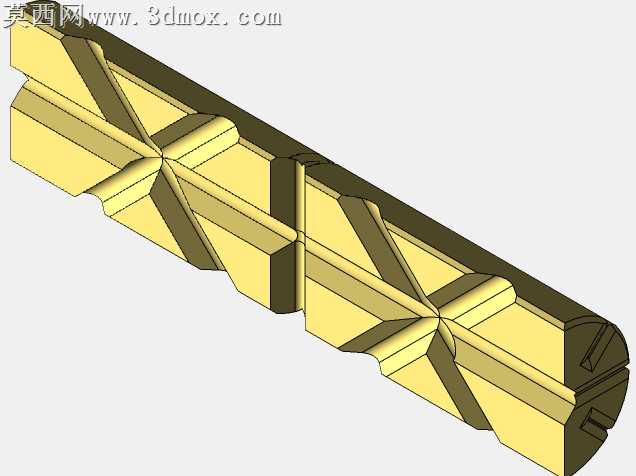

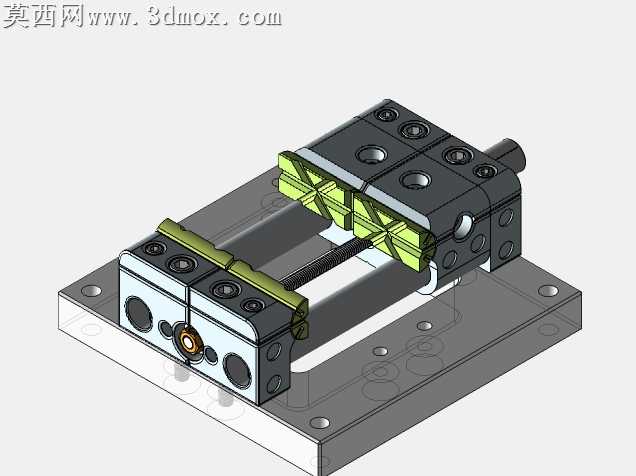

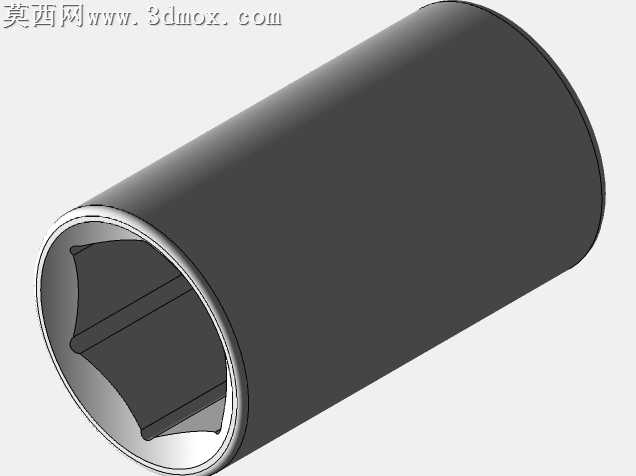

本作品为面向3D打印使用场景设计的小型机用虎钳，整体采用三维参数化建模完成，建模过程中对每一处装配间隙、运动行程都做了精准的参数约束，确保各活动部件可顺畅实现预期动作，无干涉卡顿问题。模型完成后通过渲染模块做了材质区分与效果呈现：底座部分采用半透明磨砂工程塑料材质，直观展现内部的安装定位孔、丝杆容纳腔的结构布局；固定钳身与活动钳身主体采用哑光银灰色金属质感材质，还原精密机加工零件的质感；可更换调整的钳口夹爪部分采用醒目的橄榄绿色硬质工程塑料材质，清晰区分功能部件，便于快速识别可调整结构；调节丝杆端部采用亮面金属材质，突出操作部件的位置。结构设计上，这款小虎钳采用对称式自定心结构，整体外形尺寸控制为长150毫米、宽80毫米、高40毫米，钳口最大跨度为60毫米，适配小型工件的夹持需求。钳身设置了三处树脂填充的加强区域，在不显著增加整体重量的前提下大幅提升钳身的结构刚性，保障夹持过程中钳身不会发生形变影响夹持精度；夹爪采用可快换设计，支持不同角度、不同齿形的夹爪替换，可根据工件的外形、夹持受力需求单独调整夹爪配置，适配不同形状工件的装夹需求，无需更换整个虎钳即可满足多样化的装夹要求。底座设置了多组标准化安装定位孔，可快速固定在3D打印机工作台、小型台钻工作台或者桌面操作平台上，安装拆卸便捷。丝杆传动结构做了顺滑化设计，转动调节端即可平稳驱动两侧活动钳身同步对中移动，夹持过程中受力均匀，不会出现工件偏移的问题，既可以满足3D打印过程中对小型毛坯件、待加工件的固定需求，也可用于小型零件的手工打磨、组装等工序的工件夹持，整体结构紧凑，功能集成度高，兼顾了结构刚性、操作便捷性与使用灵活性，所有部件的尺寸设计都适配3D打印的加工工艺要求，无需额外支撑即可完成大部分零件的打印制作，降低了自制加工的难度。
