复古风Arduino控制盒3D打印设计

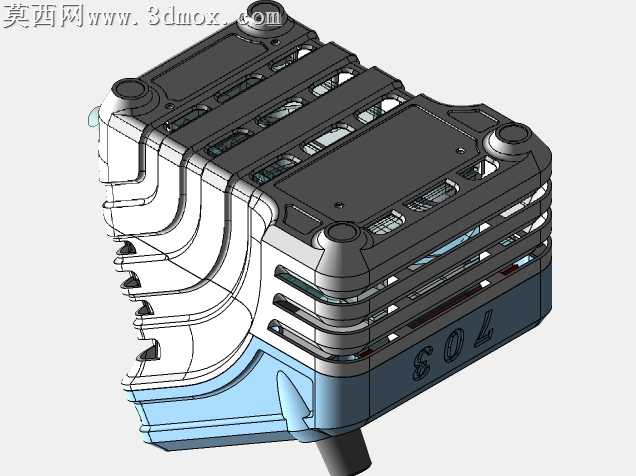

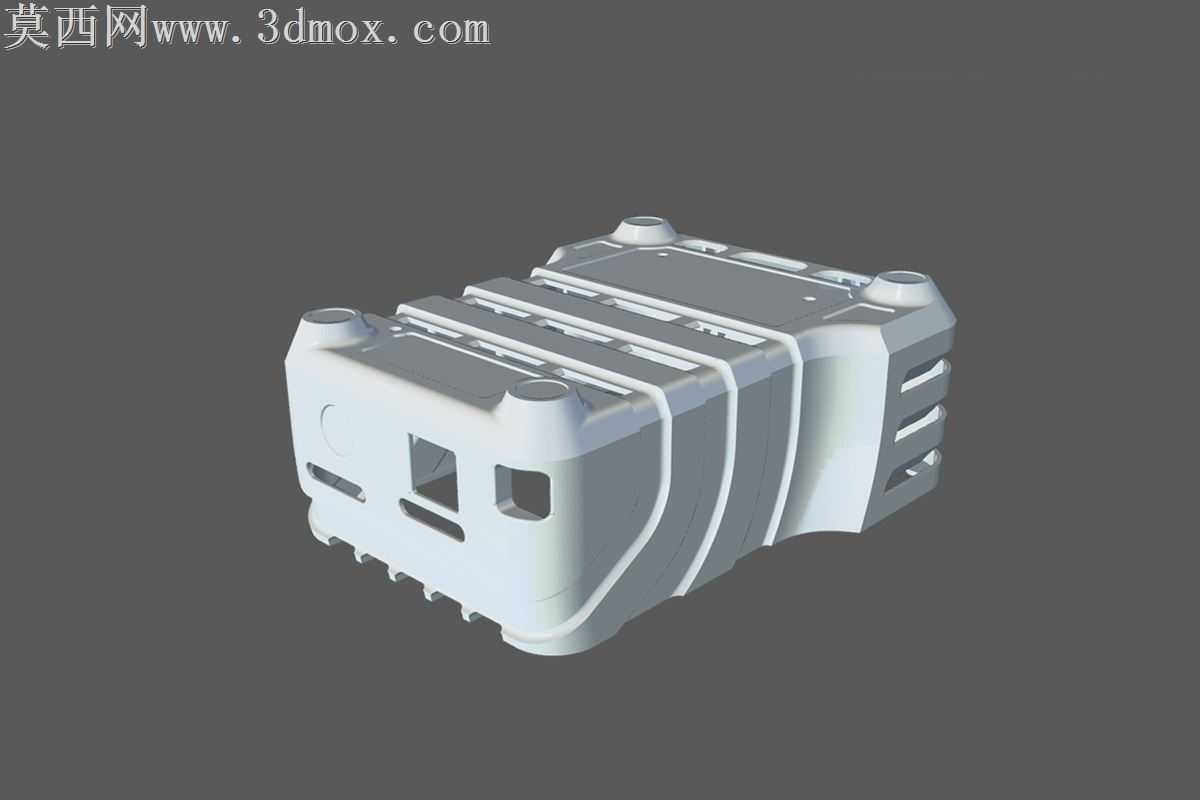

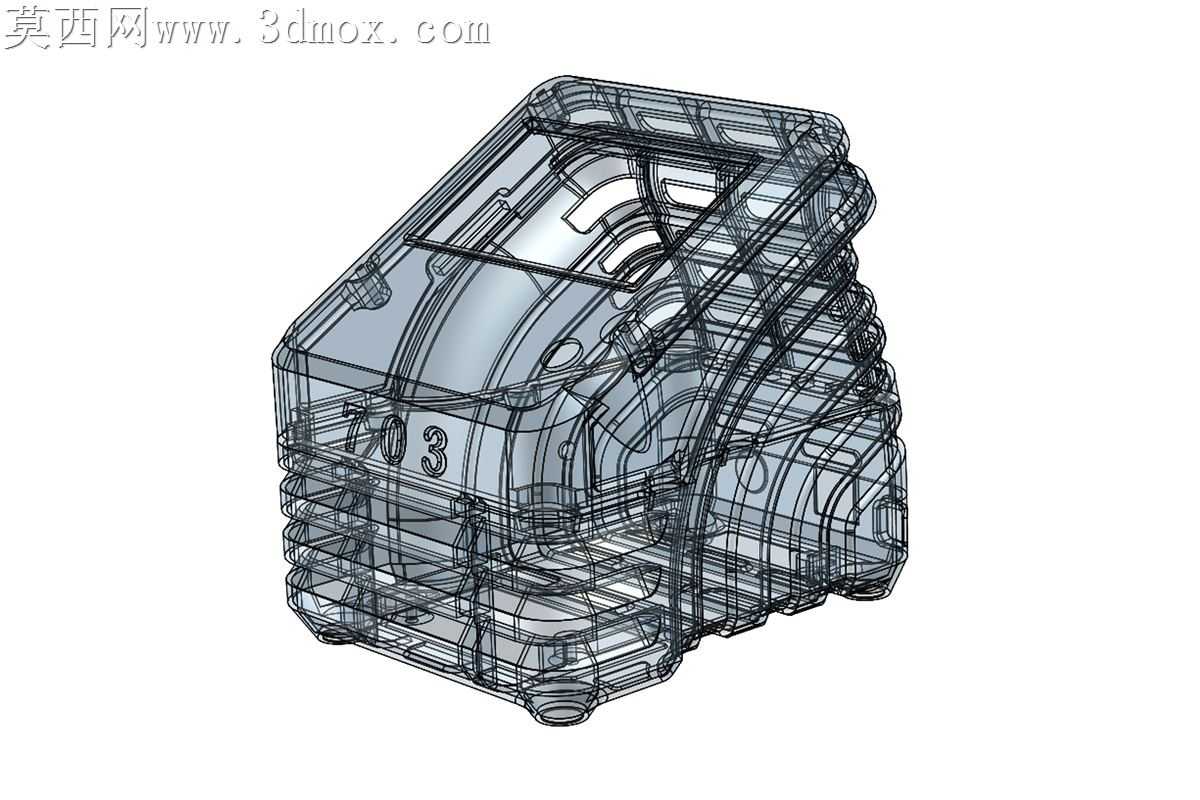

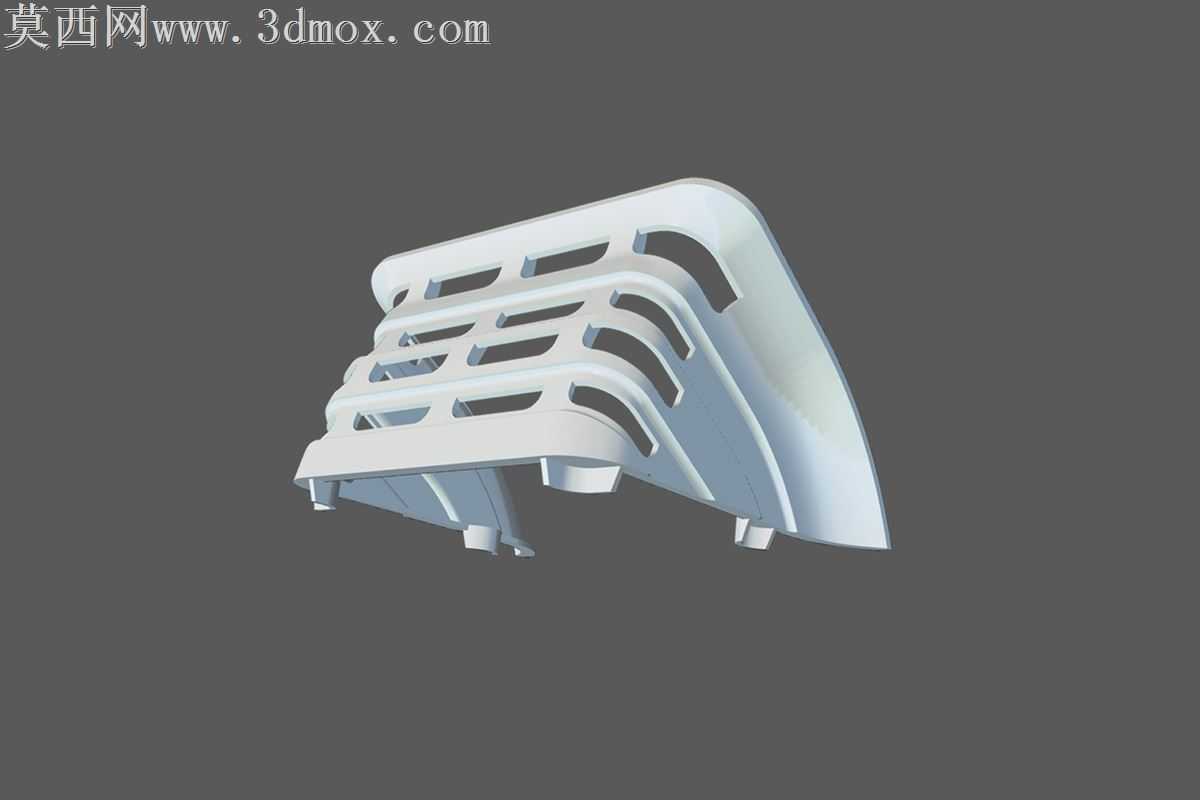

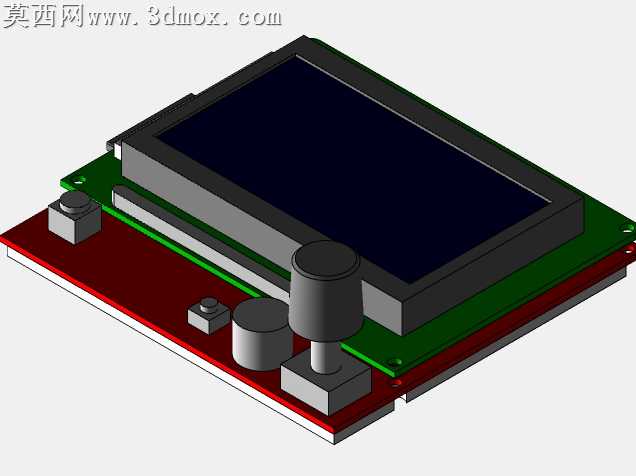

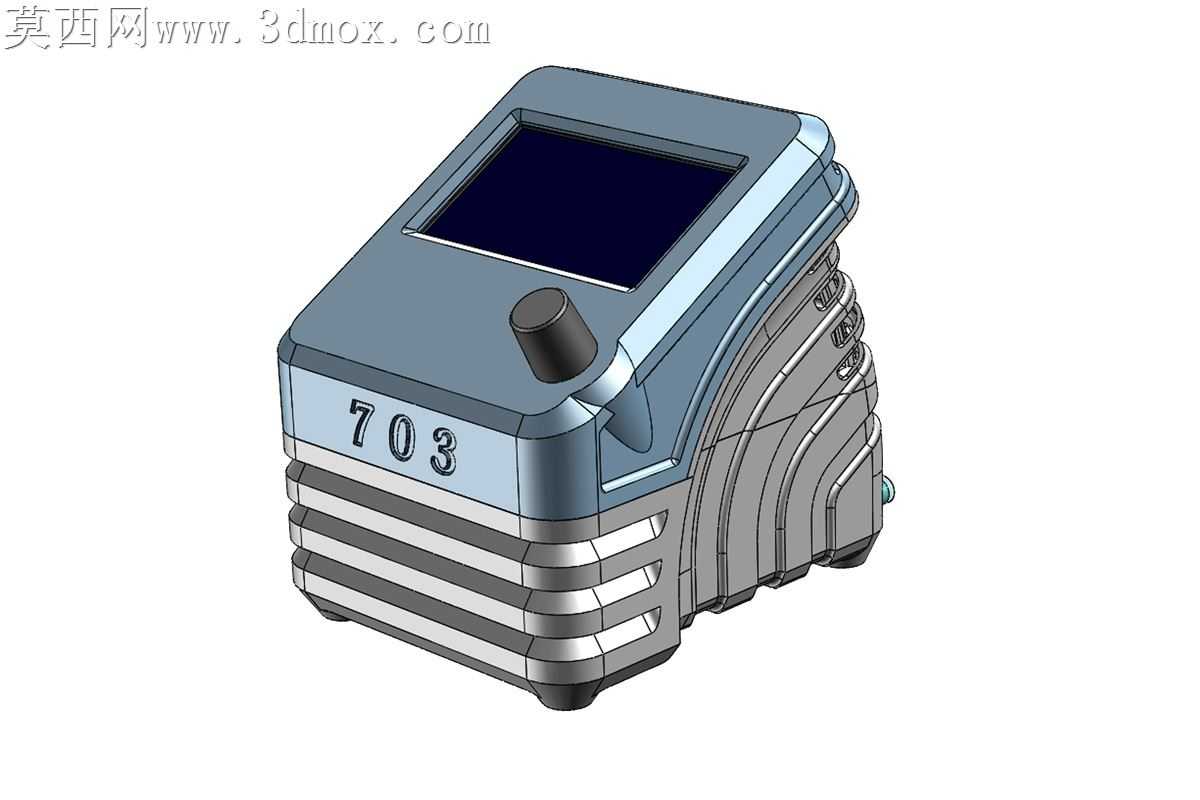

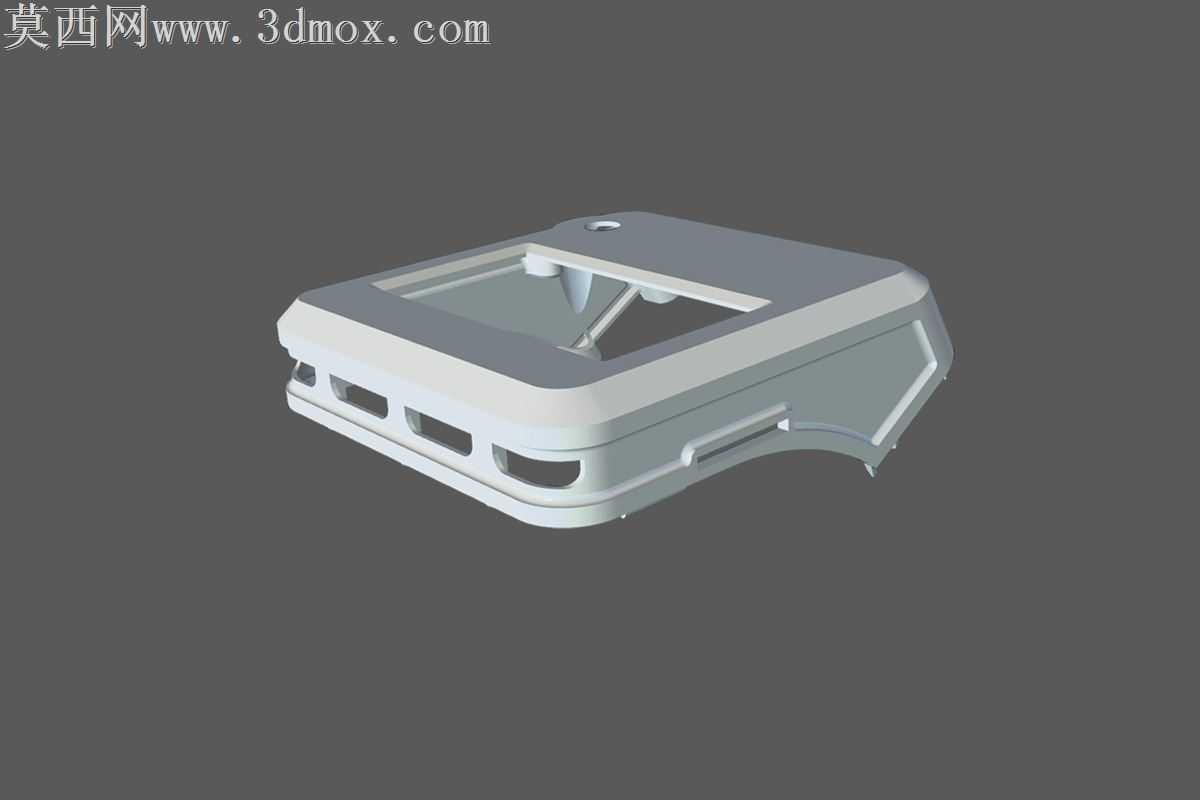

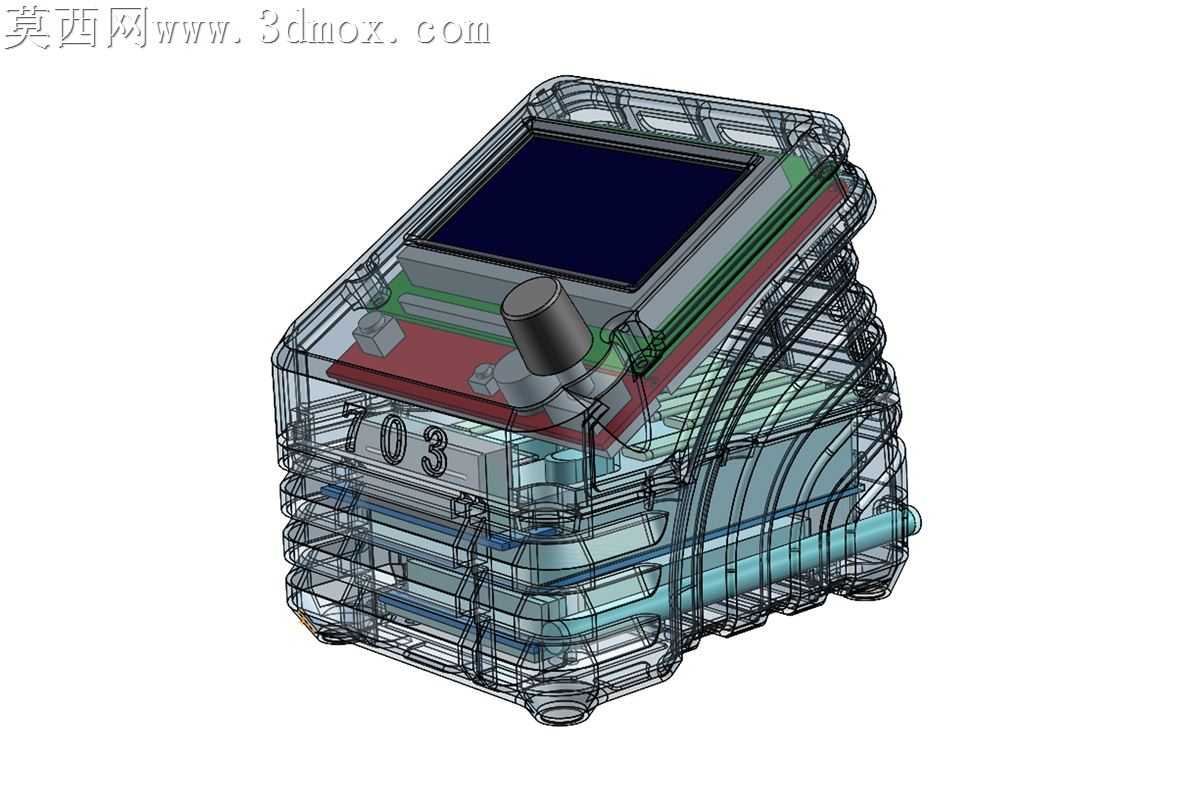

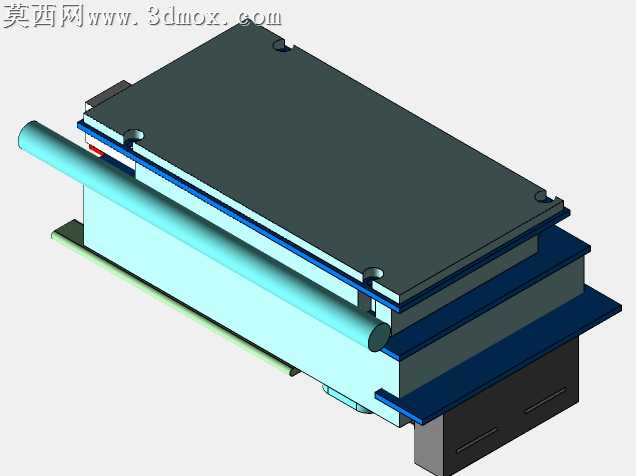

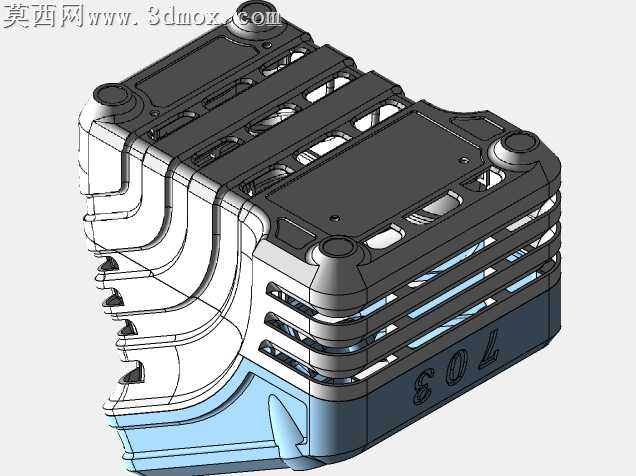

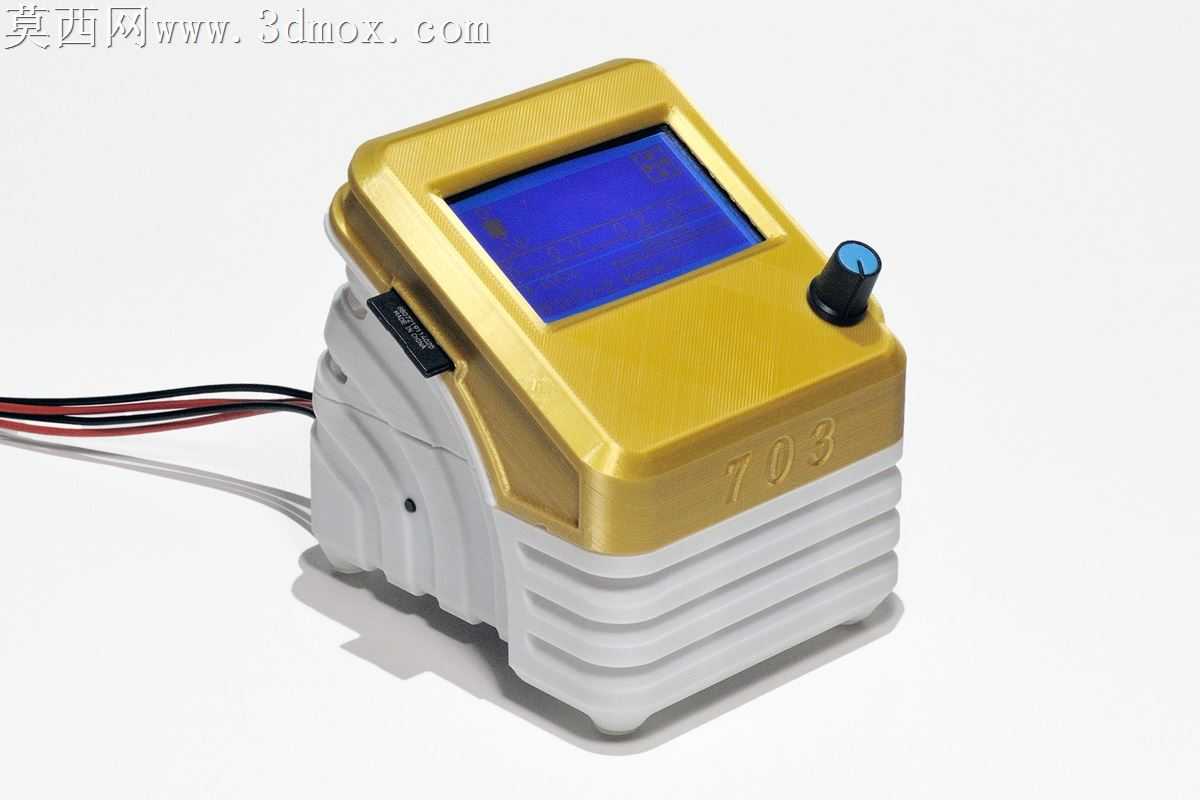

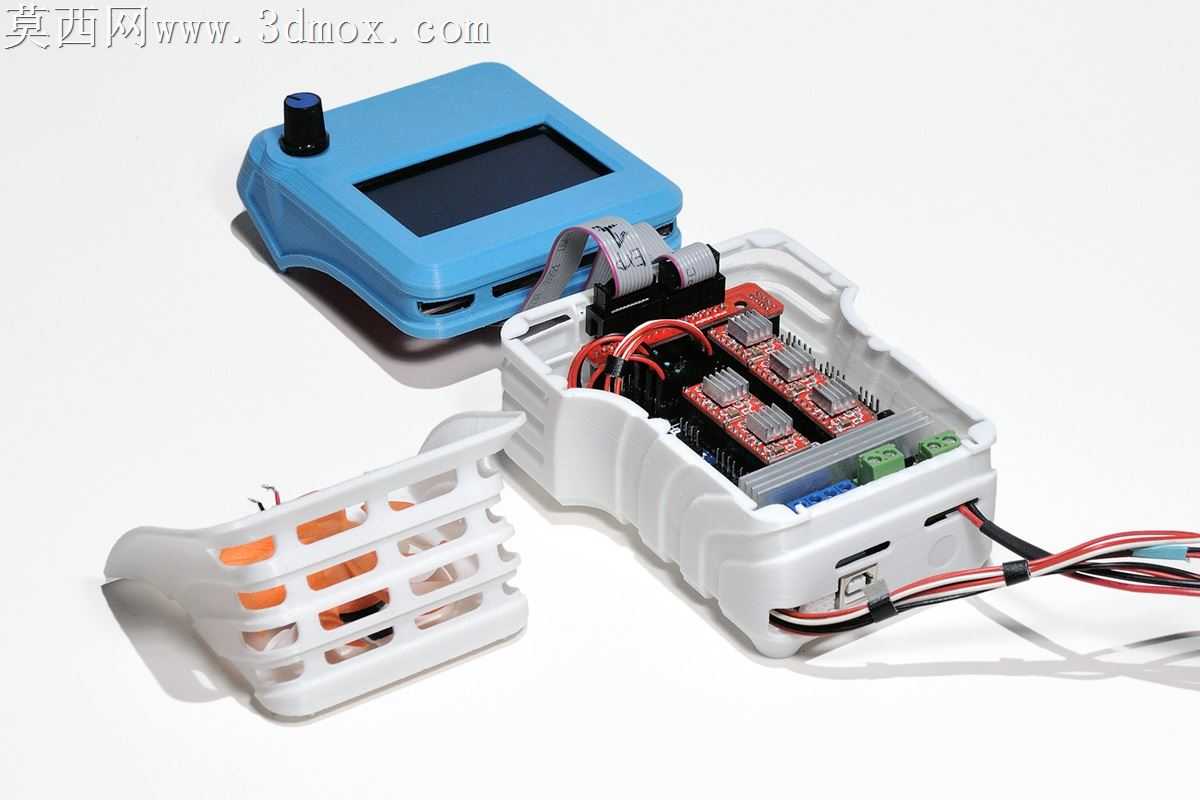

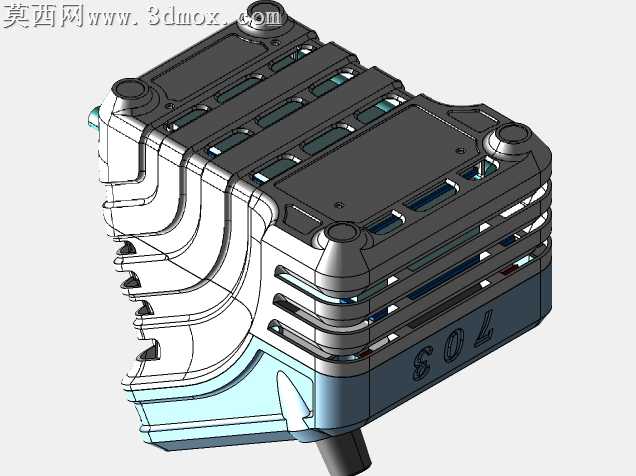

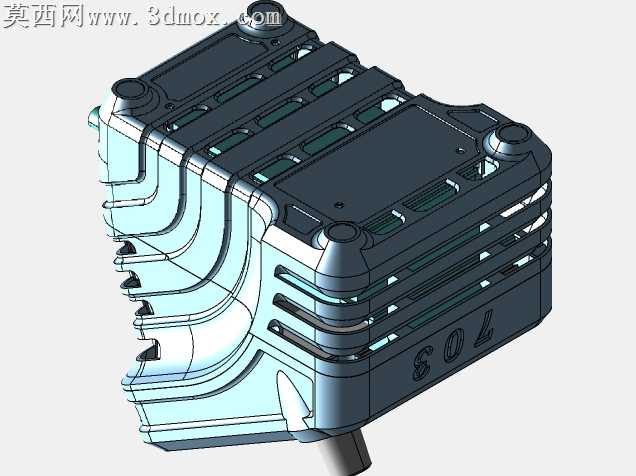

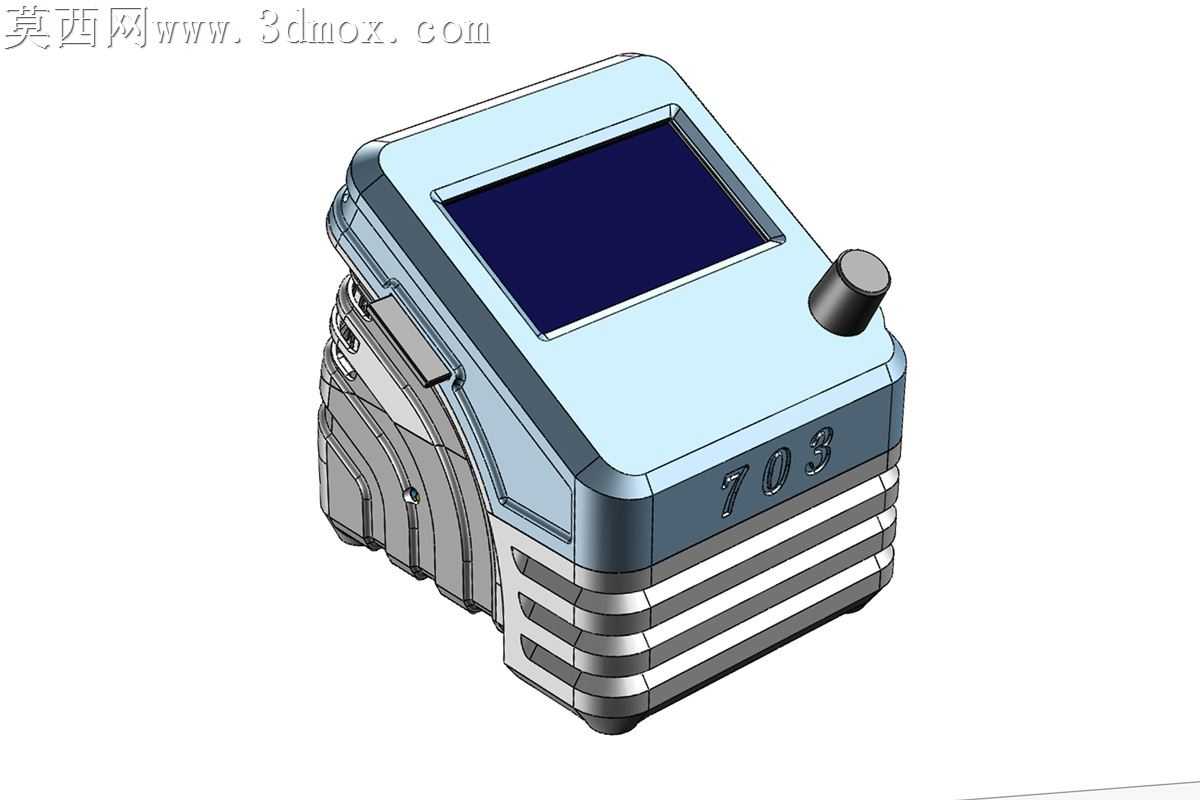

本作品是针对Arduino Mega 2560开发板设计的带斜坡板的集成式控制盒，整体采用复古80年代直通风造型设计，通过三维建模软件完成全参数化结构搭建，所有零件均做了适配3D打印的工艺优化。建模过程中针对三层箱体结构做了精准的卡扣配合设计，三个箱体的零件可直接拼插组装，无需额外复杂连接件，若追求更稳固的装配效果，也可使用可移动胶水进行辅助固定。模型针对FDM打印工艺做了专属的摆放方向优化，下半部分采用倒置摆放，中间部分适配4个导轨的安装定位做了水平正向摆放，上半部分则调整为水平向上的摆放角度，所有带支撑结构的打印部位都做了缩放参数适配，以Z轴为例设置了101.5%的缩放补偿，抵消FDM打印过程中的材料收缩误差，保证各部件装配精度。外观设计上，上盖采用金色质感材质搭配正面嵌入式蓝色液晶显示屏，侧边设置旋钮调节结构，侧面预留出线孔位方便电源及信号线路引出，盒体侧面印有专属编号标识，下半部分壳体采用白色哑光质感材质，表面做了分层凹槽的造型设计，既还原复古设备的视觉质感，也能增加壳体结构强度，提升手持握持的摩擦力。模型渲染阶段采用工作室级光照环境，通过柔和的阴影效果突出壳体的曲面过渡与棱角细节，金色上盖做了金属磨砂质感的材质调节，白色壳体还原PLA打印件的哑光质感，屏幕部分模拟液晶面板的通透显示效果，旋钮部分做了黑色塑料加顶部蓝色标识的分色处理，线材部分还原红黑电源线与灰色信号线的真实材质表现，整体渲染效果直观呈现成品组装后的真实状态，可直接作为3D打印制作的参考依据，也可在此基础上修改拓展适配其他型号的开发板使用。
