山地自行车前后轮轴花鼓结构设计

日常接触自行车结构设计的从业者都清楚，花鼓作为轮组核心承载部件，绝非简单的轴套组合，它直接决定轮组转动顺滑度、载荷承受能力以及辐条装配的适配性，是连接轮圈与车架前叉、传递骑行驱动力的关键枢纽。从实际应用场景来看，这类花鼓广泛适配山地车、城市通勤车的前轮装配场景，既需要承受骑行过程中来自路面的垂直冲击载荷，也要应对转弯时的侧向倾覆力矩，同时还要保证轮组转动时的同轴度，避免出现轮组偏摆、刹车蹭碟等常见骑行故障。

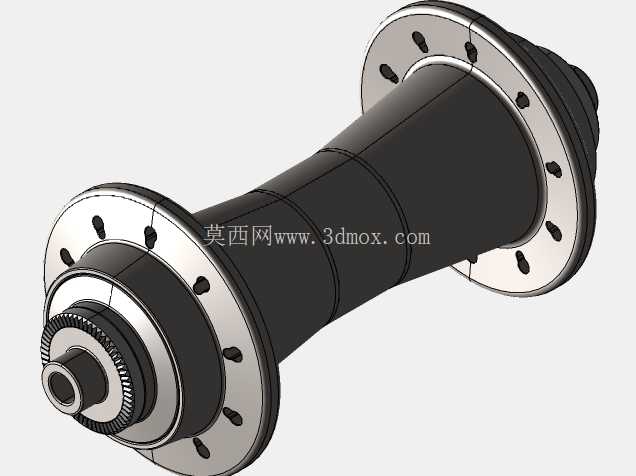

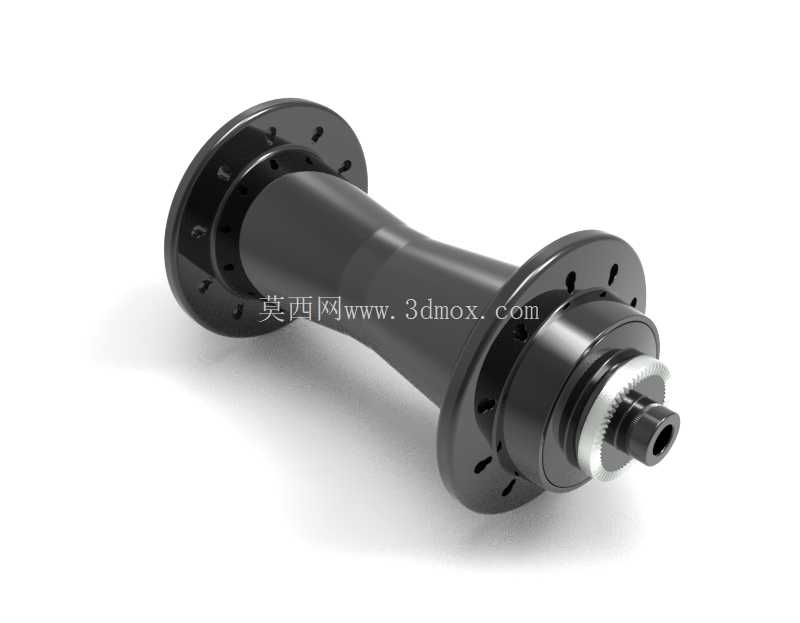

从功能特性层面拆解，这款花鼓采用两端法兰盘式辐条安装结构，法兰盘上均匀分布的辐条孔位，是按照常规32孔辐条编法的角度参数设计的，孔位的倒角处理可以避免辐条条帽安装时出现应力集中，减少长期骑行过程中辐条断裂的风险。花鼓主体的轴身采用变径过渡设计，中间段做了收窄处理，在保证整体结构刚性的前提下尽可能降低自重，两端靠近法兰盘的位置做了加厚处理，对应轴承安装位的壁厚要求，避免压入轴承时出现壳体变形。轴体一端预留的塔基安装位，是适配常规快拆式轮组的装配尺寸，端面的螺纹结构用于锁紧轴挡，配合内置的轴承结构实现轮组的低阻力转动，轴芯的内孔尺寸完全匹配标准快拆杆的直径，不需要额外改装就能适配市面上绝大多数山地车、通勤车的前叉开档尺寸。

在设计思路上，这款结构优先考虑了装配兼容性与结构可靠性的平衡，没有盲目追求轻量化而削减关键受力位置的壁厚：法兰盘的孔位间距经过反复校核，保证编圈时辐条的交叉角度符合力学要求，让轮组的载荷能够均匀分散到每一根辐条上，不会出现单根辐条受力过大的情况；轴承安装位的公差配合选用基孔制过渡配合，既保证轴承压入后不会出现松旷转动，也避免过盈量过大导致轴承内圈变形影响转动顺滑度；轴身的外表面做了圆弧过渡处理，没有尖锐的棱角，一方面是减少骑行过程中泥水、灰尘的附着，方便日常维护清理，另一方面也避免应力集中点的出现，提升长期交变载荷下的结构疲劳寿命。

从安装边界尺寸来看，这款花鼓的两端法兰盘间距对应常规前轮的开档尺寸，法兰盘的外径尺寸适配常规长度的辐条，不需要定制特殊长度的辐条就能完成编圈装配；轴芯两端的突出长度刚好匹配前叉叉脚的安装槽深度，快拆杆锁紧后不会出现突出过长或者锁不紧的情况；塔基侧的安装台阶尺寸对应标准碟刹座的装配要求，如果是碟刹版本的轮组，可以直接加装六钉碟片，不需要额外加装转换座。实际建模过程中，所有的配合面都做了公差标注参考，轴承位的表面粗糙度要求、辐条孔的位置度公差、轴芯的同轴度公差都在模型结构里做了对应体现，不管是用于结构教学、编圈作业参考，还是用于改装件的适配设计，都能直接提取对应的尺寸参数，不需要反复测量实物。另外，这款花鼓的密封结构位置也做了预留，两端轴承外侧可以加装橡胶密封圈，阻挡骑行过程中的泥水、沙尘进入轴承内部，延长轴承的维护周期，这也是民用自行车花鼓设计中非常实用的结构细节，很多新手建模时容易忽略密封位的尺寸预留，导致后续做结构验证时出现干涉问题。
