S3M型同步正时皮带及配套带轮结构

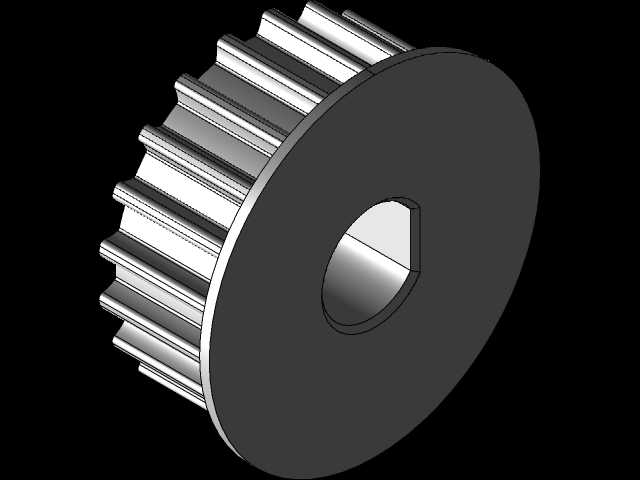

　　这套同步带传动结构在轻工输送、小型自动化装配工位、精密检测设备的进给单元里应用极广，区别于普通V带的摩擦传动，S3M节距的同步带靠齿形啮合传递扭矩，不会出现打滑丢转的问题，传动比精度能控制在千分级，完全能满足多数需要定比传动的工位需求。日常做设备结构选型时，首先要卡的就是安装边界，这套结构里小带轮为20齿规格，大带轮为120齿规格，对应的传动比为6:1，选型时要先核算驱动端电机的额定转速，结合传动比反算输出端的线速度，匹配工位的动作节拍要求，避免出现传动比选得过小导致末端速度过快、或者选得过大扭矩不足的问题。从结构设计细节来看，带轮的内孔采用D型扁位结构，和轴端的扁位配合后，不需要额外加工键槽就能传递额定扭矩，

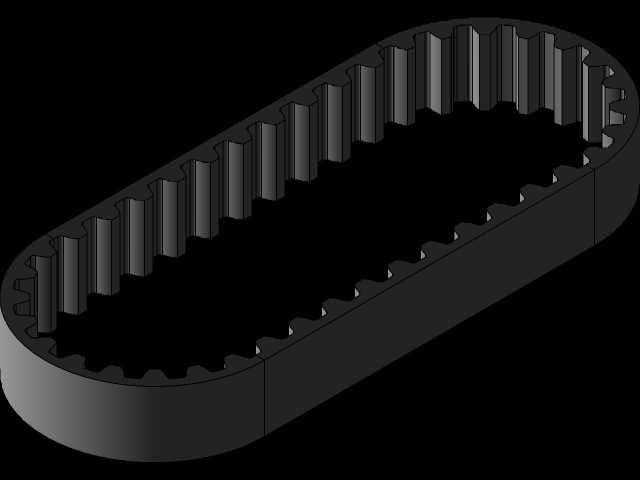

　　对于小扭矩的轻载传动场景，这种结构能大幅降低轴类零件的加工成本，装配时只需要拧紧端面的紧定螺钉就能完成固定，拆装维护的效率比键连接高不少。带轮的齿形采用渐开线齿廓修形，齿顶位置做了微小的倒角处理，能避免同步带在高速往复运动时出现齿根刮蹭、异常磨损的问题，延长皮带的使用寿命。同步带采用环形闭合结构，内部夹设高强度玻璃纤维抗拉层，长期负载下的伸长率能控制在1%以内，不需要频繁调整张紧结构，带体背面采用耐磨氯丁橡胶材质，能适应常规车间内-20℃到80℃的工作环境，偶尔接触少量切削液、润滑脂也不会快速老化开裂。做三维建模时，首先要确定两个带轮的中心距，中心距的取值要参考S3M带型的规范，过小会导致带轮包角不足、啮合齿数太少，

　　容易出现跳齿问题，过大则会导致带体运行时出现横向振颤，影响传动稳定性，这套结构的中心距取值刚好让小带轮的啮合齿数保持在6齿以上，大带轮啮合齿数在12齿以上，完全满足轻载传动的啮合要求。张紧结构的预留位置也在建模时做了考量，两个带轮的安装座都预留了长条形调节孔，装配时可以微调中心距来控制皮带的张紧力，张紧力的控制不需要专用工具，用手按压带体中部，下沉量控制在带体跨度的2%左右即可，既能保证啮合紧密，又不会因为张紧力过大导致带轮轴承受额外的径向力。实际应用中，这套传动结构常用来连接步进电机或者小型伺服电机，驱动小型输送带、检测探头的平移机构、小型工装的回转工位，因为传动过程中没有滑动，不需要额外加装编码器做位置反馈，

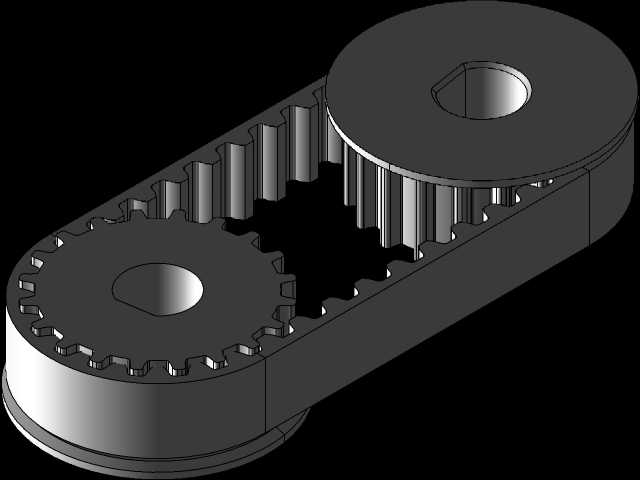

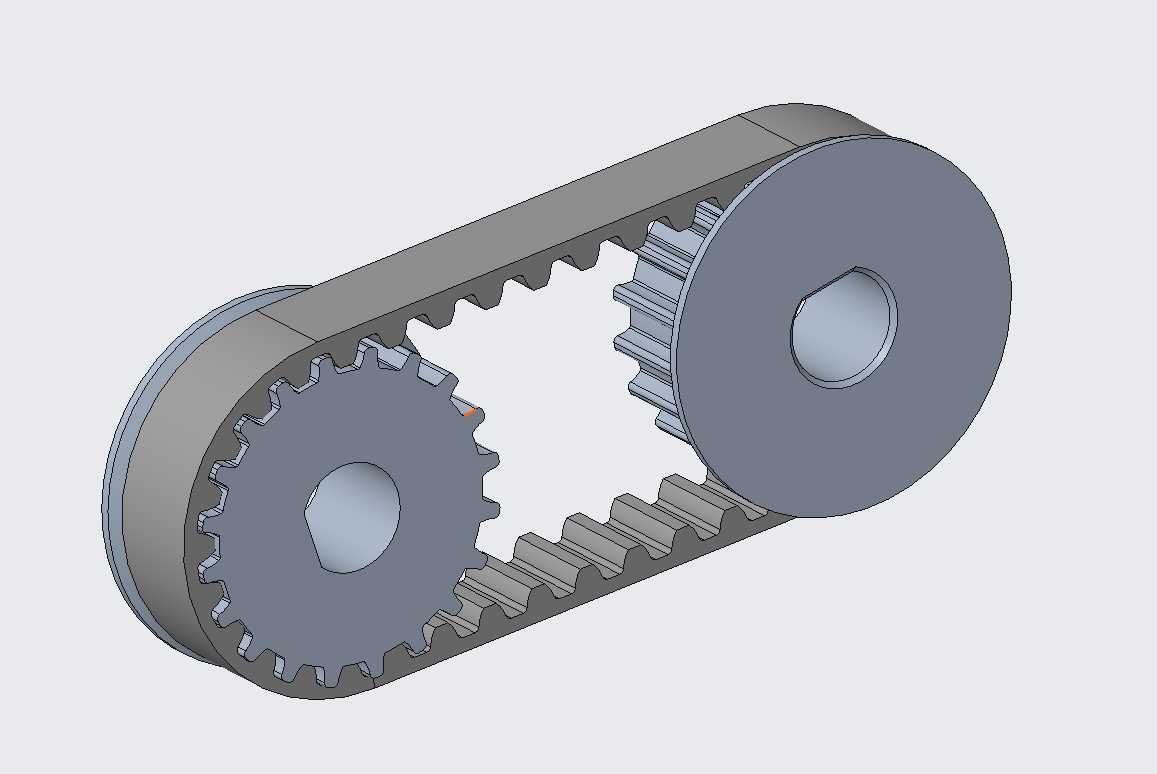

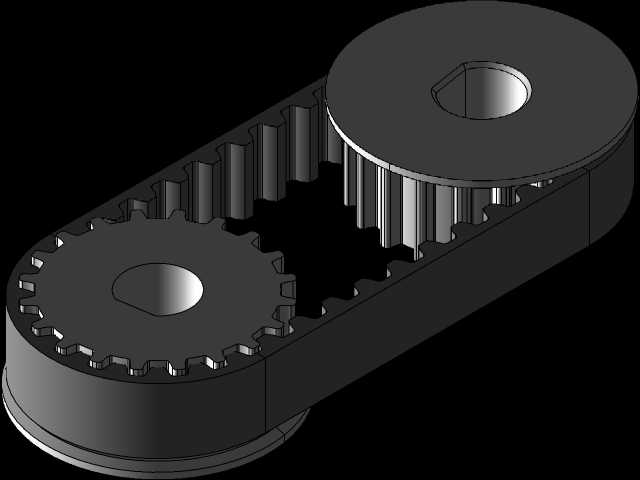

　　就能实现比较精准的位置控制，能大幅降低设备的电控成本。另外，带轮的两侧都做了挡边结构，能避免皮带在高速运行时出现跑偏脱轮的问题，挡边的高度比带体厚度高出2mm左右，既不会和带体侧面产生额外摩擦，又能起到可靠的限位作用。建模时同步带的齿形和带轮齿形做了完全的啮合匹配，没有出现干涉或者间隙过大的问题，装配时可以直接按照模型的相对位置安装，不需要反复调整齿位，能节省现场装配的调试时间。对于需要做防尘处理的工位，只需要在这套传动结构外侧加装厚度1.5mm的薄钢板防护罩，预留出轴端的连接位置即可，因为同步带传动本身不需要额外润滑，后期维护只需要定期检查带体的磨损情况，不需要频繁加注润滑脂，维护成本远低于齿轮传动或者链传动结构。在做结构强度校核时，要注意核算带轮的齿根弯曲强度，20齿的小带轮因为啮合齿数少，是整个传动结构的薄弱点，选型时要根据负载扭矩确认带轮的材质，轻载场景下用POM材质或者铝合金材质就能满足要求，负载稍大的场景可以换成45号钢表面发黑处理的带轮，提升齿部的耐磨性能。
