S3M型烧结式同步带传动带轮结构

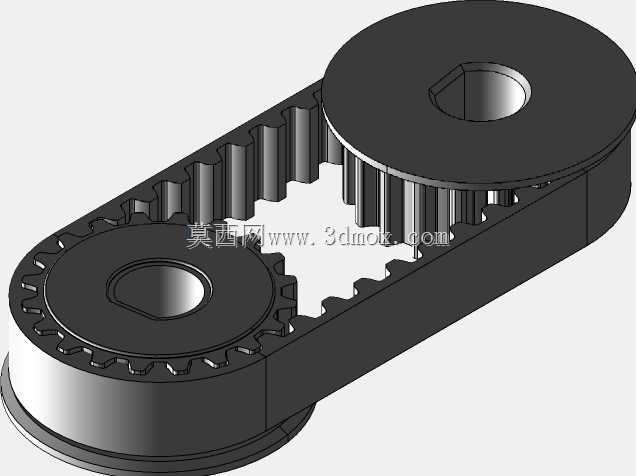

　　这类S3M节距的同步带轮，日常在小型精密传动场景里出镜率极高，从桌面级自动化输送工位、小型包装设备的进给机构，到3D打印设备的轴系传动、电子加工产线的物料移载模组，都能见到同规格零件的应用。和普通平带轮靠摩擦力传动的逻辑不同，这类带轮通过轮齿和同步带齿槽的精准啮合传递扭矩，传动过程中不存在滑差，能严格保证输入输出端的转速比恒定，对于需要精准控制位移量的传动工位来说，这一特性是平带、V带传动无法替代的。

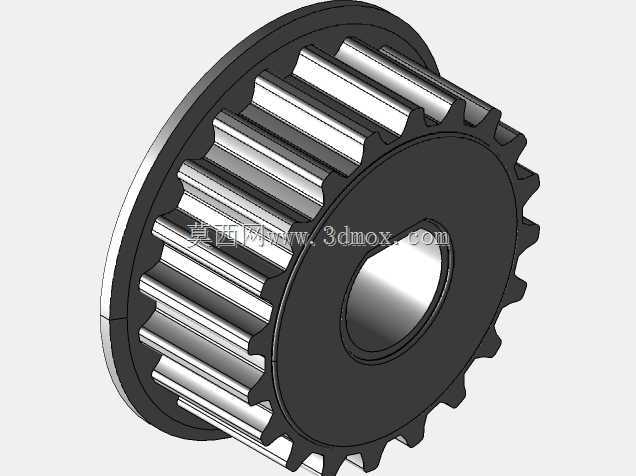

　　从设计逻辑来看，这款带轮采用烧结模工艺成型，适合批量生产的场景，粉末冶金烧结的工艺路线能直接成型出精度稳定的轮齿廓形，后续仅需对中心安装孔、端面做少量精加工即可满足装配要求，相比切削加工的生产方式，材料利用率更高，批量生产时的一致性也更容易控制。轮体采用辐板式结构，在保证轮齿根部强度、满足额定扭矩传递要求的前提下，尽可能削减了非受力区域的材料厚度，既控制了零件自身的转动惯量，避免高速运转时带来额外的动平衡负担，也合理控制了零件的整体重量。

　　尺寸边界上，这款带轮适配S3M规格的同步带，轮齿的齿形参数严格匹配对应节距的齿廓标准，齿顶间隙、齿侧间隙都控制在合理范围，既能保证啮合时不会出现卡滞，也能避免间隙过大带来的传动回程误差。中心安装孔为光孔设计，实际装配时可根据配套轴的直径做最终精加工，也可按需加工键槽、顶丝孔来实现周向和轴向的固定；轮缘的挡边结构高出带齿顶面，能避免同步带运转过程中出现跑偏、脱带的问题，尤其是在中心距较小、传动包角不大的工位上，双侧挡边的设计能大幅提升传动系统的运行稳定性。

　　实际选型应用时，需要结合传动系统的额定扭矩、最高运转转速、中心距参数匹配对应带宽的同步带，同时要注意安装时带轮的端面跳动量控制，保证两个配对带轮的齿向平面共面，避免带齿出现偏磨，缩短同步带的使用寿命。烧结成型的带轮内部组织致密，齿面的耐磨性能表现优异，在常规的无剧烈冲击的传动场景下，长期运行的磨损量极小，能有效降低设备的日常维护频次。
