标准壁挂式篮球架篮板篮筐组合结构

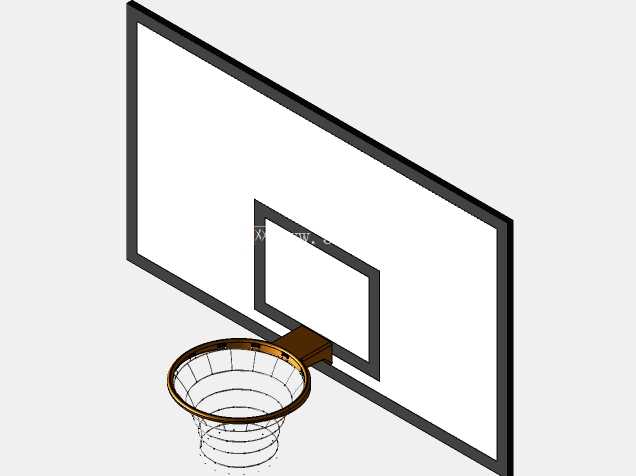

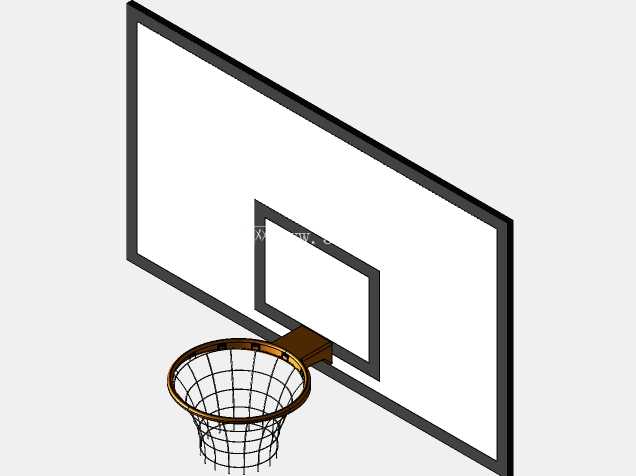

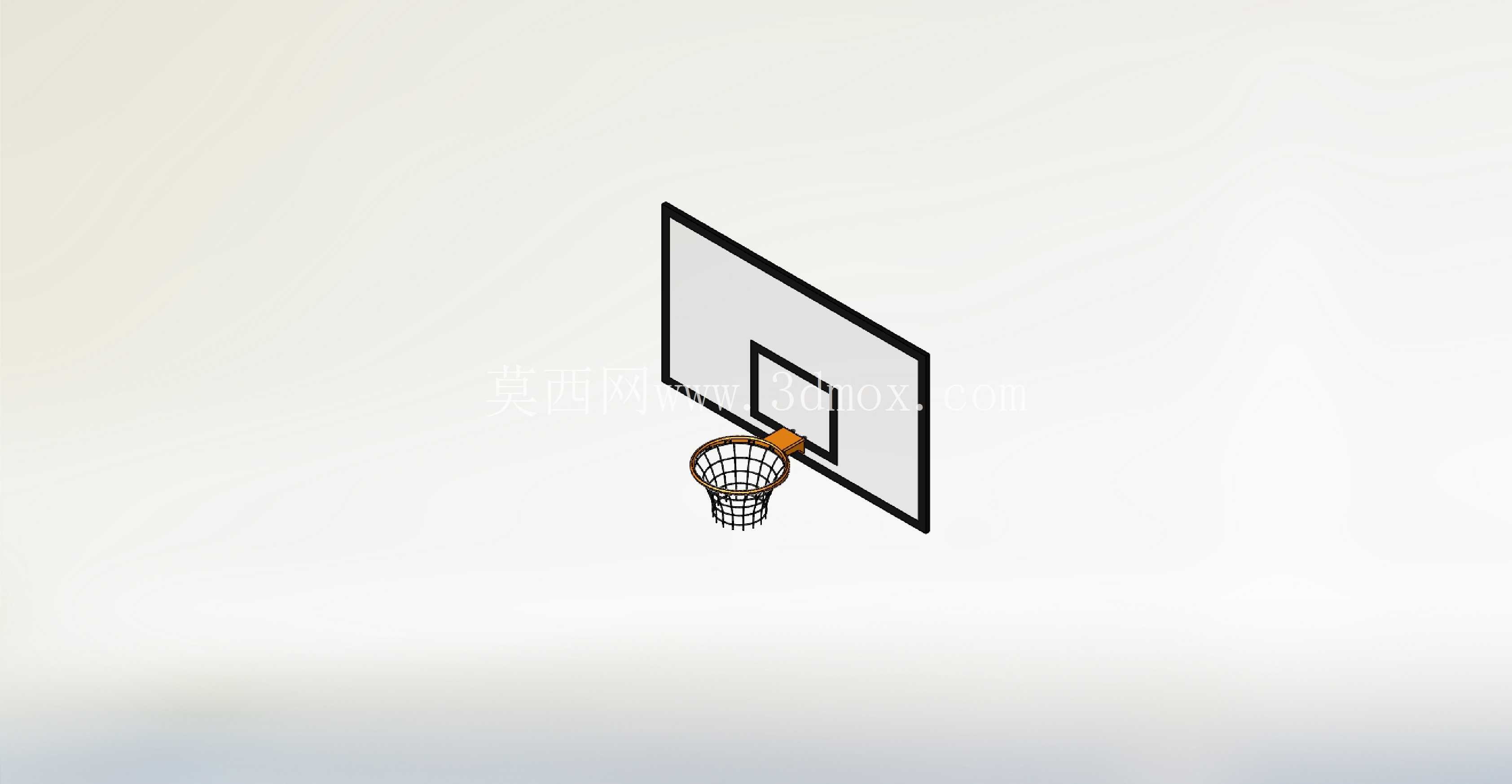

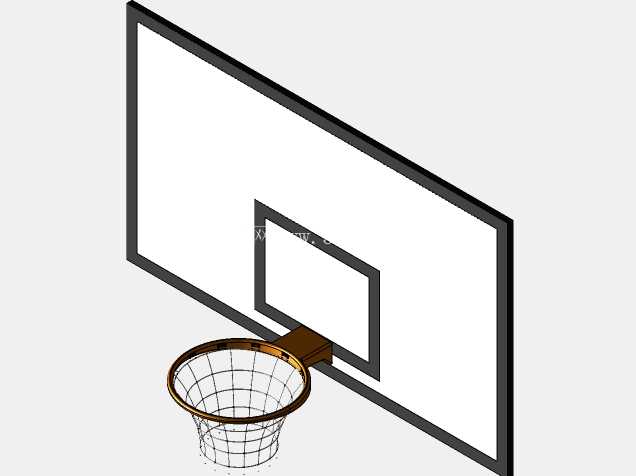

　　日常做体育设施配套结构建模时，这类壁挂式篮球架是社区运动场、校园室内外球场、商业体能训练馆里的高频需求品类，和落地式篮球架不同，壁挂款不需要占用地面预埋空间，对场地面积局促的老旧校区改造、商业体顶层运动空间搭建场景适配性极强。从结构设计逻辑来看，这套模型优先还原了篮板的分层受力结构，外层边框采用矩形钢材弯折成型，边框内侧预留了缓冲衬垫的安装卡槽，避免篮球长期撞击造成边框变形或漆面脱落；篮板主体采用复合板材分层设计，正面的瞄准框区域做了凸起式的边界处理，和实际产品的丝网印刷标识不同，建模时特意把瞄准框做了0.8mm的凸起差，方便后续渲染时直接赋予不同材质，不需要额外做贴图对位。

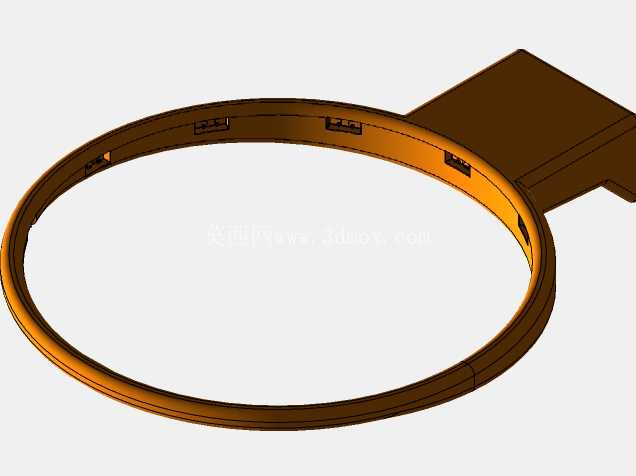

　　篮筐部分的设计重点在连接结构，篮筐和篮板衔接的位置做了四组对称分布的安装耳座，每个耳座预留了两个M12的螺栓过孔，孔位间距严格匹配通用壁挂支架的安装孔距，不需要额外做转接板就能直接适配市面上多数墙面固定支架；篮筐下沿的篮网挂扣做了均匀分布的12组挂点，每个挂点的开口尺寸控制在3mm，刚好能穿入常规的尼龙篮网绳，不会出现绳体过松脱落或者过粗无法穿入的问题。安装边界方面，这套壁挂结构要求安装墙面的混凝土强度不低于C25，固定支架的膨胀螺栓埋深不能低于120mm，篮板下沿距离安装完成面的垂直高度要控制在2900mm，篮筐中心点距离篮板正面的水平外伸距离为350mm，这个尺寸既符合常规的运动使用要求，也能避免球员上篮时过于贴近墙面造成磕碰。

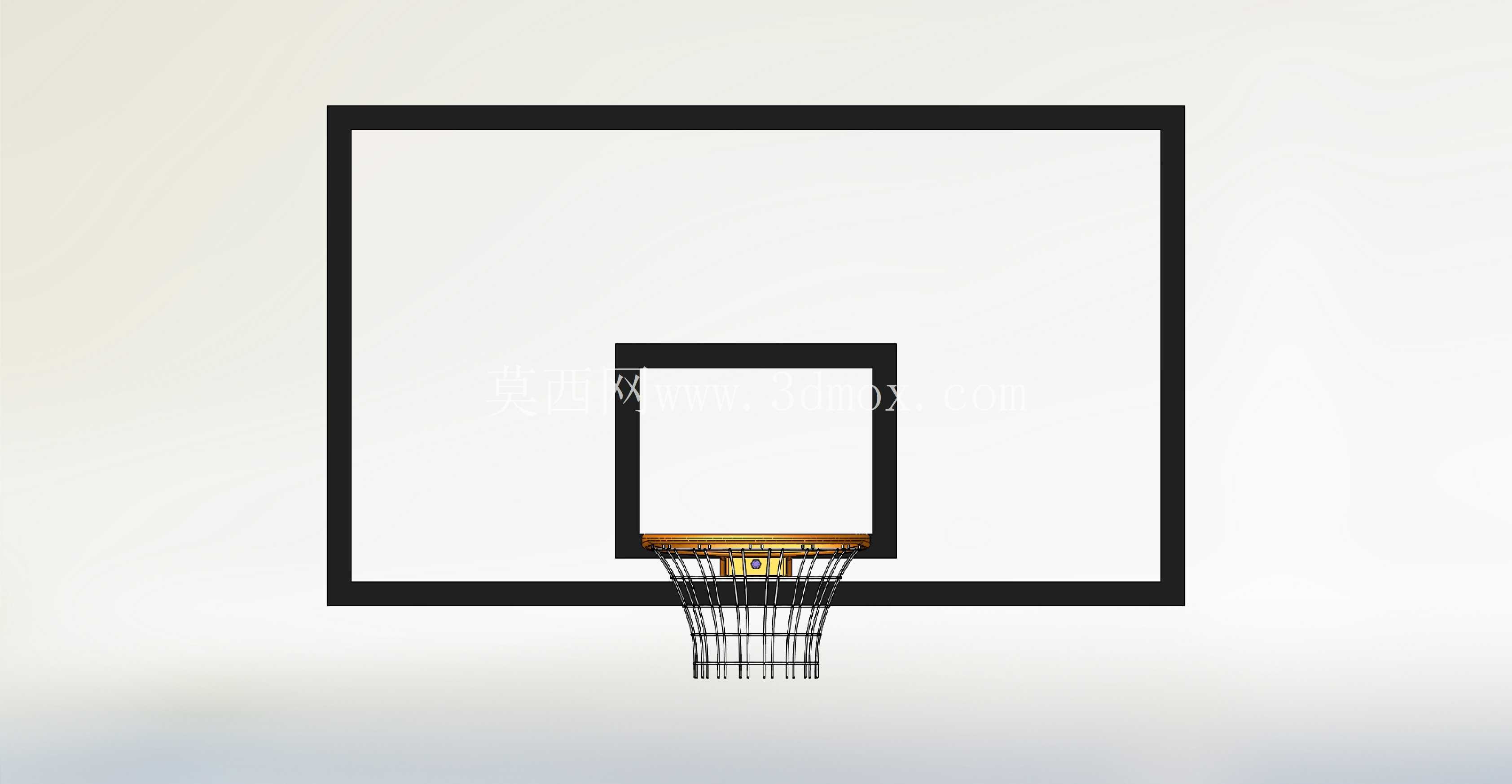

　　篮板的整体外形尺寸为1800mm×1050mm，边框截面尺寸为50mm×30mm，中间的瞄准框尺寸为590mm×450mm，所有边角位置都做了R5的圆角过渡，避免尖锐边角造成运动损伤。从受力模拟的角度，建模时已经把篮筐的承重载荷做了结构预留，静态承重可以达到80kg，完全满足球员扣篮时的瞬时冲击力要求，篮筐和耳座的衔接位置做了加强筋结构，筋板厚度为4mm，沿受力方向对称布置，不会出现长期使用后篮筐下垂变形的问题。篮网部分采用等距的金属丝建模，每根篮网绳的直径为2mm，下垂长度为400mm，绳体之间的连接节点做了实体化处理，不是简单的线框显示，后续做运动仿真模拟篮球入网的动态效果时，可以直接给绳体添加柔性约束，不需要重新重构网格。

　　很多新手建模时容易忽略篮板和支架连接的背面结构，这套模型特意把背面的加强肋布局做了还原，篮板背面沿横向布置了三根加强方管，纵向布置两根加强方管，横竖方管的交叉位置做了满焊的实体示意，安装支架的连接点就设置在横竖方管的交叉位置，确保所有冲击力都能通过加强管传递到墙面固定点，不会直接作用在篮板板材上造成板材开裂。针对不同场景的适配性，这套结构的篮板边框预留了广告位的安装卡槽，卡槽深度为2mm，宽度为100mm，沿篮板下边框通长布置，后续如果需要加装场地标识或者赞助商标识，不需要额外在篮板上打孔，直接把标识板卡入卡槽即可，不会破坏篮板的整体防腐涂层。另外，篮筐的设计还考虑了长期户外使用的排水需求，篮筐的环形圆管上预留了两个直径3mm的排水孔，位置在篮筐最低点的两侧，避免雨天管内积水造成锈蚀，延长整体结构的使用寿命。
