CA6140机床配套金属板壁挂墙架构件

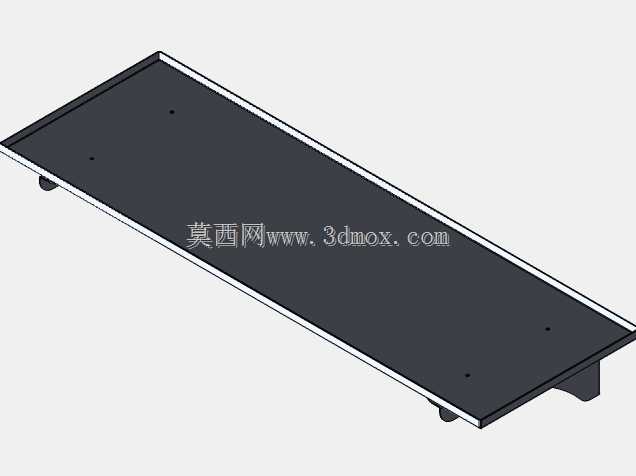

　　这款金属板壁架是针对CA6140普通车床配套设计的壁挂式安装构件，在机床车间的实际应用场景中，主要承担机床侧部操作工位的小型工具、常用量具、工艺文件卡片的承托功能，也可作为机床辅助管线的梳理支撑载体，解决传统落地式置物架占用车间操作通道、易被加工切屑堆积卡滞的问题。从结构设计思路来看，整体采用一体化钣金折弯成型工艺，主体承托面板为整板裁切结构，面板上预留的四个安装定位孔，孔位公差严格匹配CA6140机床床身侧部的预装螺纹孔位置，安装时无需额外在床身上打孔攻丝，避免破坏机床原有床身的结构刚性与精度保持性。面板边缘采用15度向下折弯的翻边结构，一方面提升整板的抗弯折强度，在额定承重范围内不会出现中部下挠变形，

　　另一方面翻边的圆弧过渡处理可避免操作人员取放物品时被钣金锐边划伤，符合车间作业的安全防护要求。壁架底部设置的两个支撑脚为折弯一体成型的L型结构，安装后支撑脚端面完全贴合墙面或机床侧立面，将面板承受的竖向载荷均匀传递到安装基面，避免连接螺栓长期受单侧剪切力出现疲劳断裂的问题。从安装边界尺寸来看，壁架整体为狭长型板式结构，横向长度适配CA6140机床主轴箱到进给箱之间的侧部安装空间，安装后突出安装基面的距离控制在150mm以内，不会超出机床原有操作安全边界，不会干扰操作人员更换刀具、调整进给参数的常规操作动作。在功能特性设计上，承托面板表面做了哑光磨砂处理，可减少车间照明光线的反射干扰，同时表面的细微纹理能增加与放置物品的摩擦力，

　　避免车间内设备运行产生的振动导致放置的量具、工具滑落。壁架的整体承重设计按照车间日常使用场景做了冗余校核，可稳定承托15kg以内的常用工装物品，满足一线操作工人的工位就近置物需求，减少操作人员往返工具柜取放物品的无效走动时间，提升单机作业的操作效率。在建模过程中，所有折弯半径、板材厚度参数均按照实际钣金加工的工艺要求设置，预留了折弯工艺缺口，避免折弯处出现材料堆积开裂的问题，模型可直接导入钣金加工编程软件生成下料切割、折弯成型的加工代码，无需二次调整结构参数。
