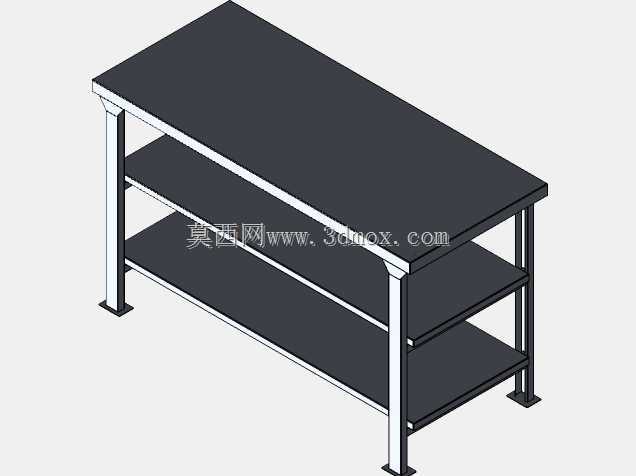

三层承重式钣金作业操作台结构设计

　　这款三层结构的钣金作业台，主要面向机加工车间的工位物料暂存、工件装配、工具摆放场景设计，区别于常规单层钳工台，额外设置的两层置物层板可将作业面的工具、待加工件、完工件做分层收纳，避免作业面杂乱导致的操作失误或工件磕碰。从结构设计逻辑来看，整体采用方管焊接框架作为主承力结构，四条主立柱选用壁厚不低于2mm的冷轧方管，底部设置带安装孔的方形脚座，可通过膨胀螺栓与车间水泥地面做刚性固定，抵消重型工件放置时的侧倾风险，安装时需保证四个脚座的平面度误差不超过1mm，避免框架长期受力不均出现焊缝开裂。台面板与两层置物层板均采用整块冷轧钢板折弯成型，边缘做20mm高度的下折边处理，既提升板件自身的抗弯刚度，也能防止放置在层板上的小型零件、工具从边缘滑落，层板与框架的连接采用塞焊加螺栓紧固的双重固定方式，相比单一焊接结构，后期如果层板出现磨损变形，可单独拆卸更换，降低维护成本。

　　在实际使用场景中，顶层作业面可承受不超过500kg的均布载荷，满足小型机加工件的锉修、装配、检测作业需求，中间层可放置常用的量具、工装夹具，拿取时无需弯腰，符合工位作业的人机工程学要求，最下层可放置重量较大的毛坯件、备用工具，降低整台设备的重心，提升放置稳定性。设计时特意将层板之间的间距做了差异化设置，顶层与中间层的间距预留450mm，保证操作人员在作业面操作时腿部有充足的活动空间，不会被中间层板磕碰，中间层与底层的间距设置为350mm，适配常规毛坯件、工具箱的放置高度，不会出现空间浪费。框架的所有外露焊缝均做打磨抛光处理，表面整体做喷塑防锈处理，适配车间多油污、多切削液飞溅的使用环境，避免长期使用出现锈蚀掉漆的问题。

　　从安装边界来看，整台设备的长度适配常规单人作业工位的1.8m规格，深度设置为0.8m，总高度控制在0.8m，符合站立作业的台面高度要求，安装时需预留后侧不小于100mm的间隙，方便后期清理台后掉落的杂物，左右两侧无需预留额外间隙，可多台并排拼接组成长条形作业流水线，适配批量装配工位的布局需求。结构建模时所有的管类零件均做了实际壁厚的抽壳处理，折弯件的折弯半径统一设置为板厚的1.5倍，符合钣金加工的工艺要求，不存在无法落地加工的特征，所有连接孔的位置均预留了装配公差，避免现场安装时出现孔位错位的问题。不同于市面上常见的薄铁皮置物架，这款工作台的主框架做了斜向加强筋设计，在立柱与层板的连接角位焊接三角形加强片，即使层板局部放置重型工件，也不会出现层板弯折、框架变形的问题，完全满足机加工车间的高强度使用需求。日常使用时需注意，避免在层板的边角位置集中放置超过额定载荷的重物，防止局部应力集中导致板件变形，定期检查脚座的固定螺栓是否松动，保证设备与地面的连接可靠性。
