钢制干果集料筒仓三维设计作品

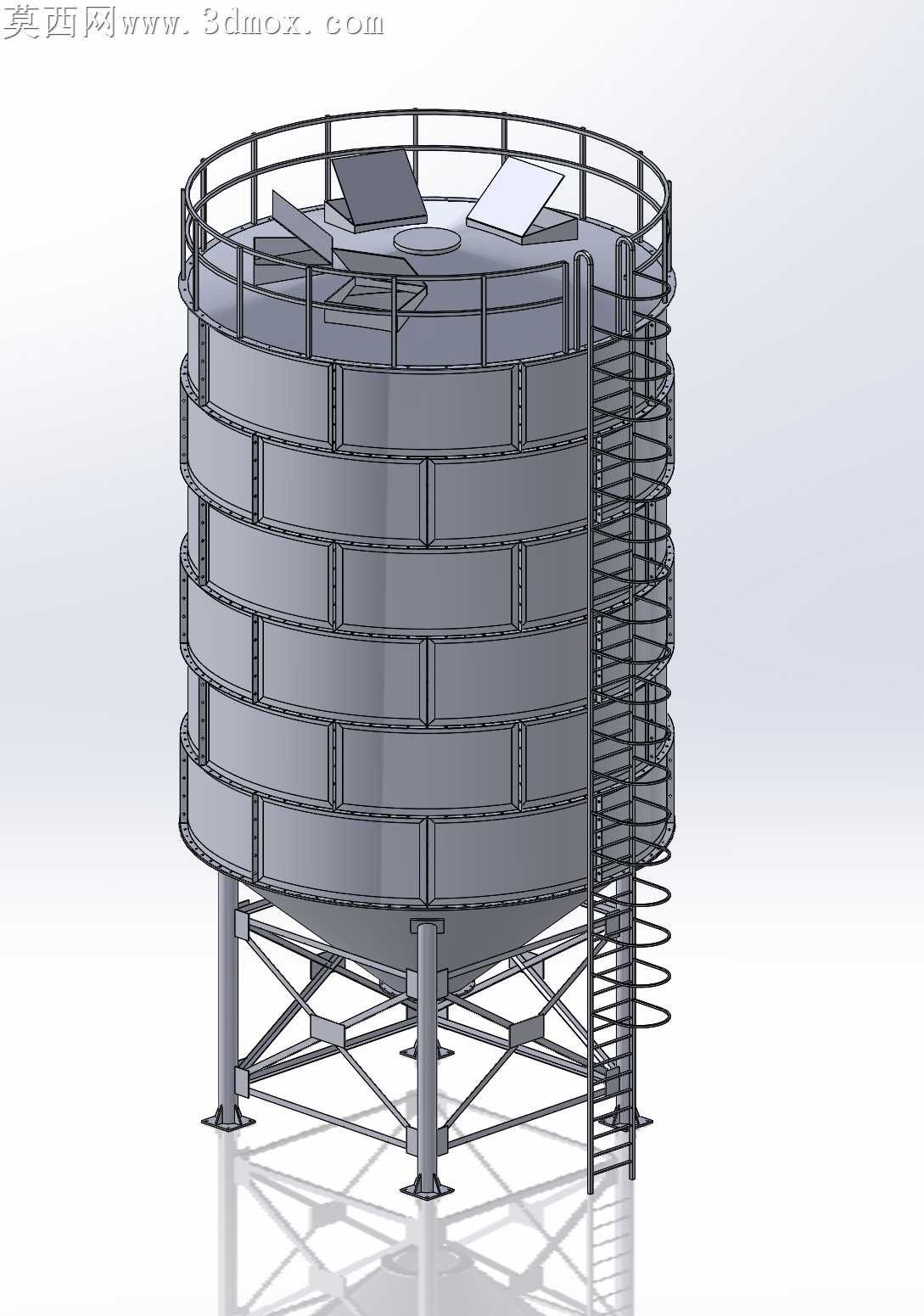

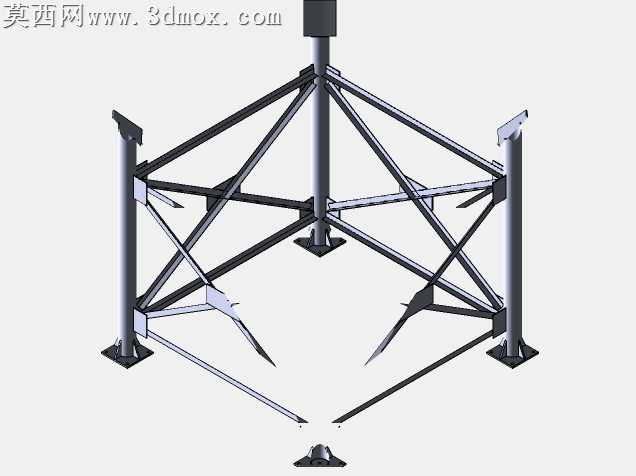

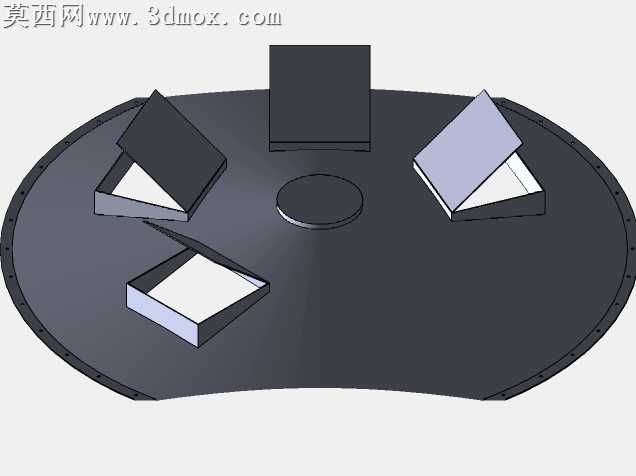

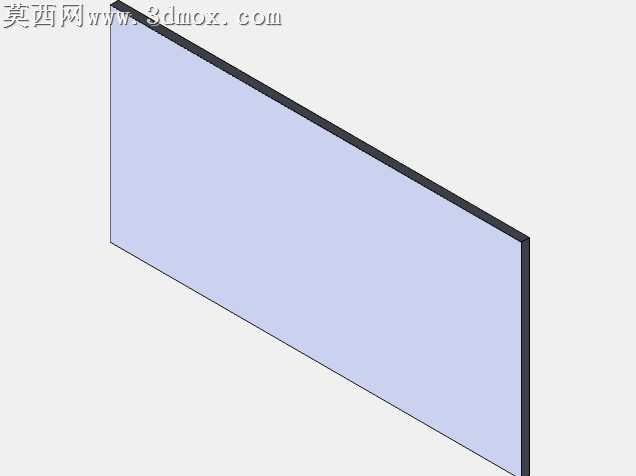

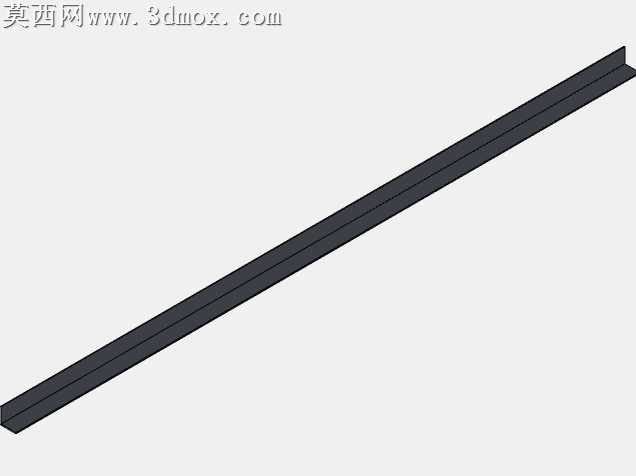

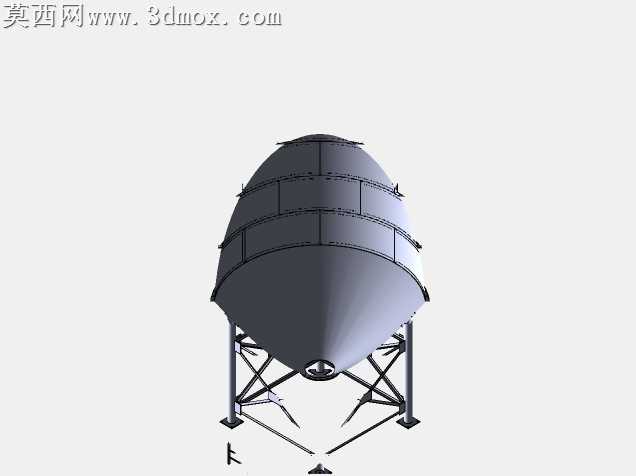

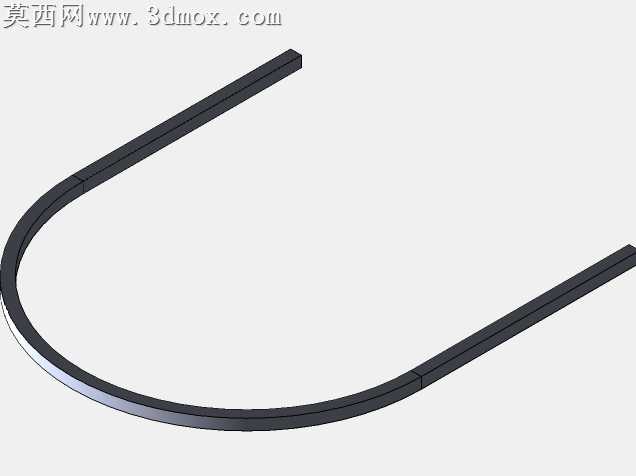

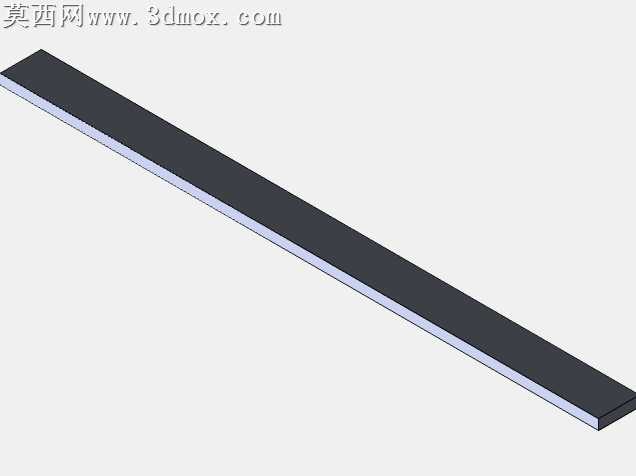

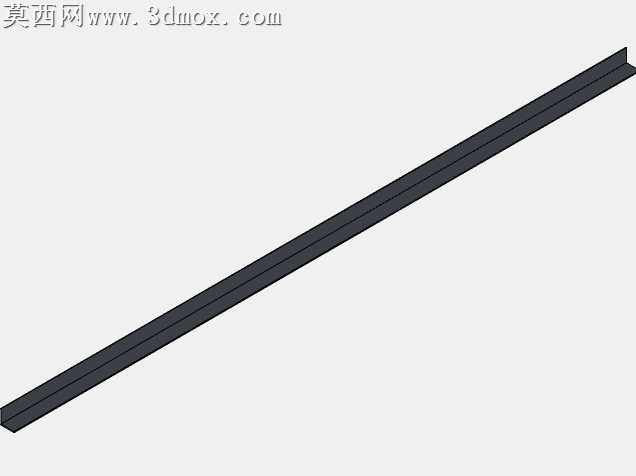

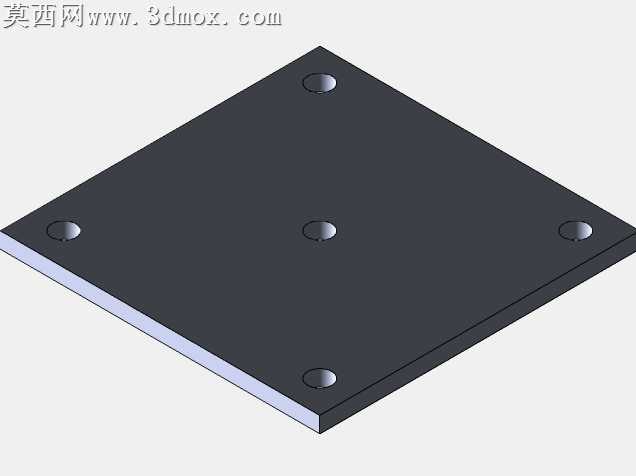

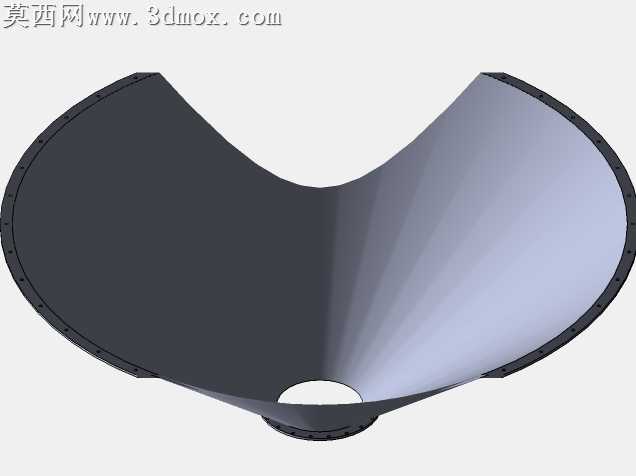

本作品为钢制干果集料筒仓的三维设计模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循工业储料设备的设计规范，完整还原了直径5米、总高8.5米的筒仓全尺寸结构。模型搭建从基础支撑结构开始，首先完成底部锥形料斗的曲面建模，通过放样特征精准控制锥斗的倾斜角度，确保干果物料能够依靠重力顺畅滑落出料，避免物料挂壁堆积；随后搭建锥斗下方的多立柱支撑框架，采用焊接钢结构的型材截面设计，通过结构件模块快速生成H型钢立柱与交叉斜撑，所有连接节点均添加了对应的加劲板、地脚安装板细节，还原真实钢结构的受力支撑逻辑。筒仓主体的圆柱仓壁采用多段环向钢板拼接设计，每段仓壁之间通过法兰螺栓连接结构实现拼接，建模时逐一绘制了环向加强筋、纵向拼接肋板的细节，保证仓壁在满载干果物料时具备足够的结构强度，避免仓壁受压变形。仓顶部分设计了圆形操作平台，平台周边设置了符合安全规范的防护栏杆，同时预留了多个进料口、检修口的安装位置，进料口配套了可开合的盖板结构，能够清晰展示进料作业的开合状态；仓体外侧沿竖向设置了螺旋爬梯，爬梯从底部支撑平台一直延伸至仓顶操作平台，每一级踏步、侧边防护栏均按照人体工程学尺寸建模，还原真实工业爬梯的通行与防护功能。材质渲染阶段，整体钢结构部件统一赋予哑光碳钢材质，通过调整材质的粗糙度、金属度参数，还原钢制工业设备的真实质感，同时对爬梯、护栏、盖板等部件做了细微的材质色差区分，提升模型的层次辨识度；场景中添加了柔和的环境光与底部投影效果，让整个筒仓模型的结构立体感更强，各部件的装配关系清晰可辨。整个模型的所有零部件均采用实体建模完成，无破面、无缺失特征，各部件之间的装配约束完全符合实际生产装配逻辑，既可以用于储料设备的结构方案展示，也能够为同类型集料筒仓的设计生产提供参考依据，帮助设计人员快速完成结构校验与方案调整。
