DIY自动通气囊辅助装置结构设计

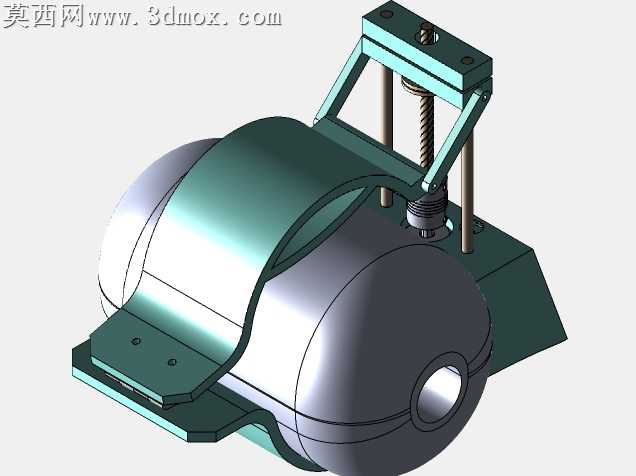

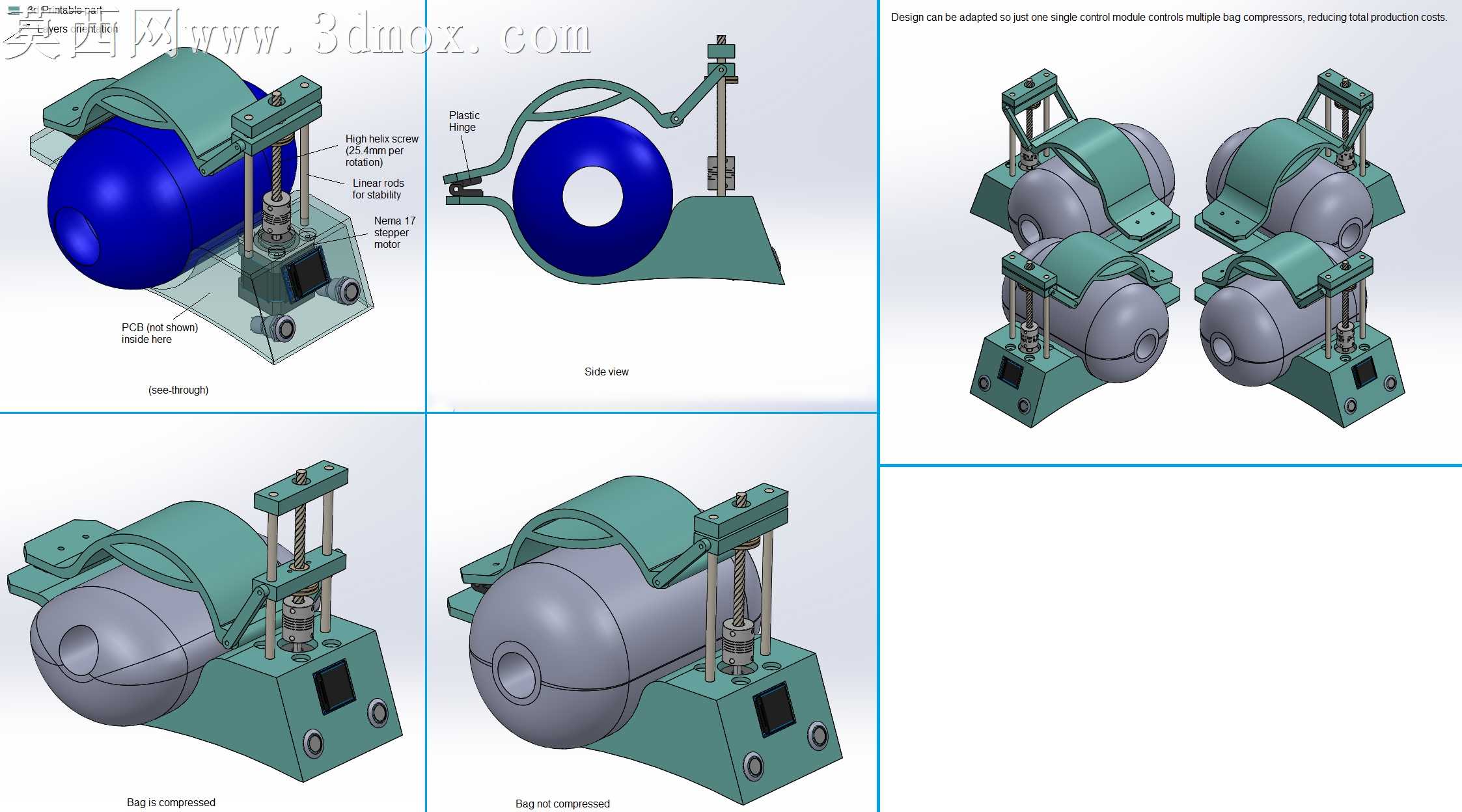

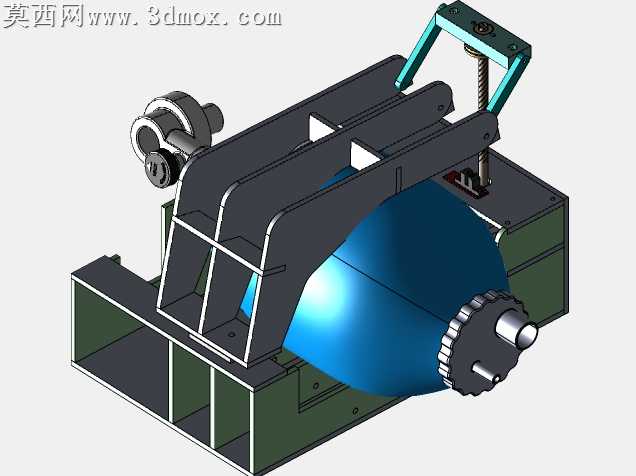

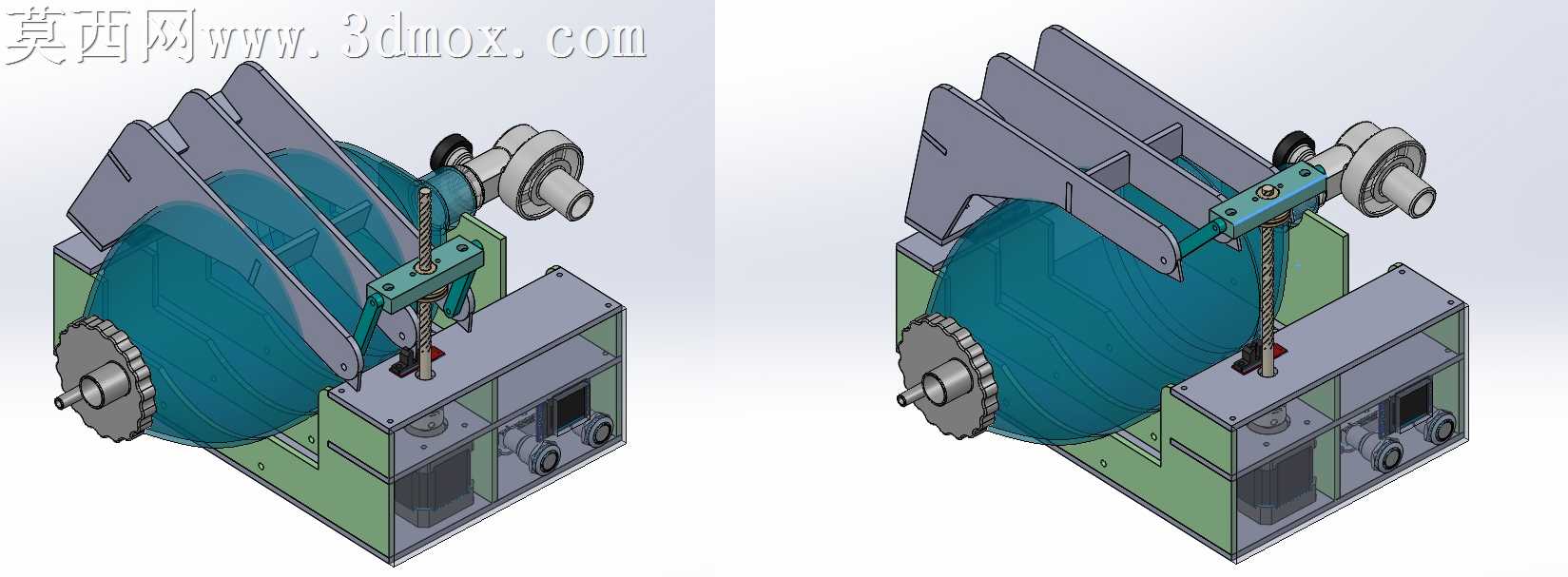

该作品为面向应急医疗场景设计的DIY自动通气装置，适配AMBU急救呼吸囊使用，整体采用三维参数化建模完成全结构设计，可直接对接3D打印与激光切割加工工艺实现快速制作。建模阶段对装置各功能模块做了独立拆分与装配约束定义，包含囊体固定基座、直线驱动模组、行程限位结构、控制模块安装位四大核心部分，所有配合面均预留加工公差，适配FDM3D打印与亚克力激光切割的工艺精度要求。渲染阶段针对不同材质做了区分设置：呼吸囊采用半透明医用级硅胶材质，表现出柔软的弹性质感；3D打印结构件采用哑光青绿色工程塑料质感，还原PLA打印件的表面肌理；激光切割亚克力零件设置为半透明磨砂质感，金属传动部件做了金属拉丝与镀铬材质区分，清晰呈现各零件的材质属性与功能边界。结构设计上采用易采购标准件降低制作门槛，驱动部分选用NEMA17步进电机搭配联轴器、梯形丝杠实现直线往复运动，导程设置为25.4毫米，可实现2s+4s的标准通气按压循环，匹配人工急救的通气频率要求；末端设置行程限位传感器，可实时检测按压行程是否到位，搭配蜂鸣器实现异常状态报警，控制部分基于Arduino开发板搭建，可调节按压幅度、频率与通气时长参数。设计思路上优先减少3D打印零件的机械受力，主体受力结构采用激光切割亚克力板材拼接制作，仅异形定位结构、传动支架采用3D打印制作，亚克力零件可通过溶剂粘接组装，3D打印零件通过标准螺钉与支架完成连接，整体结构做了简化优化，降低个人DIY的制作难度，可在应急场景下快速完成组装调试，为急救呼吸囊提供自动化按压通气功能，减少人工操作的体力消耗与操作误差。
