铃木Satria FU后碟刹适配安装支架

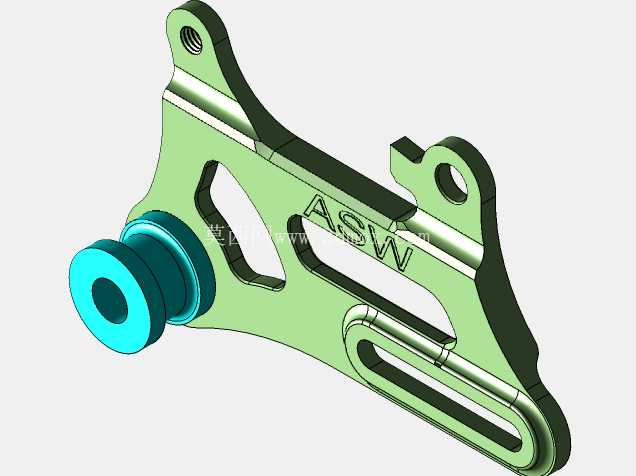

　　这款支架是针对铃木Satria FU车型后轮碟刹改装场景开发的专用安装构件，核心作用是在不改动原车后摇臂主体结构的前提下，为后制动卡钳提供精准、可靠的安装定位基准，实现Velg MX King规格轮毂的直装适配，也就是改装场景中常说的即插即用匹配效果，省去改装过程中自行焊接、打磨调整安装位的工序，降低改装的施工难度与定位误差风险。从结构设计逻辑来看，支架主体采用一体化镂空式构型，并非整块实体板材切削而成，这种设计首先是在保证结构刚性满足制动工况载荷要求的前提下，尽可能降低构件自身重量，减少后悬下的非簧载质量，对摩托车后轮的操控响应性有正向帮助；其次镂空的槽道也能在雨天、泥泞路段行驶时，减少泥沙在支架表面的堆积，避免卡滞卡钳活动部位的问题。

　　支架上的三个核心安装定位点各有明确的功能边界：上方带内螺纹的孔位是与原车后摇臂预设安装点对接的主固定位，加工时严格匹配原车螺栓的螺纹规格与孔位同轴度，安装时无需扩孔或重新攻丝；中部的凸台定位孔是与轮毂侧轴承座配合的定位基准，这个位置的形位公差控制是整个支架设计的核心，直接决定了刹车碟片与卡钳的平行度，若该位置偏移量超过0.1mm，就会出现刹车蹭碟、制动拖滞的问题；下方的长条形调节槽是为了适配不同磨损状态的刹车碟片、以及不同厚度的来令片预留的调整空间，安装时可以通过槽位微调卡钳的前后位置，保证卡钳活塞的行程处于合理区间，避免出现制动偏软或者活塞顶死的情况。

　　支架左侧的衬套结构采用台阶式设计，衬套与支架主体的配合为过盈压装，衬套内孔与安装螺栓的配合为间隙配合，既保证了安装时的定位精度，又能避免车辆行驶过程中震动传递导致的螺栓松动，衬套突出支架本体的端面可以在安装时起到轴向定位作用，防止支架锁紧后出现侧向偏移。从安装边界来看，这款支架的整体外轮廓完全避开了后减震器下安装点、后轮辐条旋转包络面、以及链条传动的运动路径，装车后不会出现运动干涉问题，不需要额外调整链条张紧度或者打磨减震器底座。

　　材质选用上适配常规的摩托车改装件加工工艺，可采用6061铝合金经CNC铣削成型后做阳极氧化处理，表面的标识区域做了下沉式刻字设计，不会因为长期的泥沙冲刷导致标识磨损，同时刻字区域也不会影响支架的整体结构强度。在实际制动工况下，支架需要承受卡钳制动时产生的反向扭矩，尤其是紧急制动时，后轮制动力带来的冲击载荷会全部作用在支架的几个固定点上，因此在结构过渡位置都做了大圆角处理，避免应力集中导致的支架断裂问题，所有的安装孔位周边都做了局部加厚，提升孔位的抗挤压能力，防止长期震动下孔位出现变形失圆的情况。对于摩托车改装从业者来说，这类专用支架的核心价值就在于精准的尺寸匹配，不需要现场反复配做调整，能够大幅提升改装施工的效率，同时标准化的加工精度也能避免手工改制带来的制动安全隐患，保证改装后车辆的制动系统稳定性。
