越野摩托车车架连接锁紧衬套结构

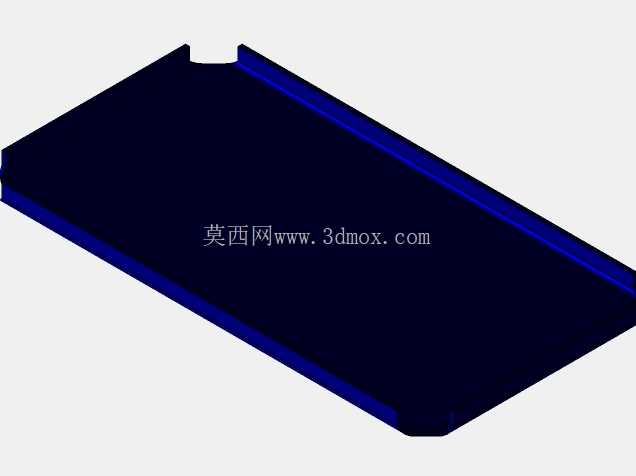

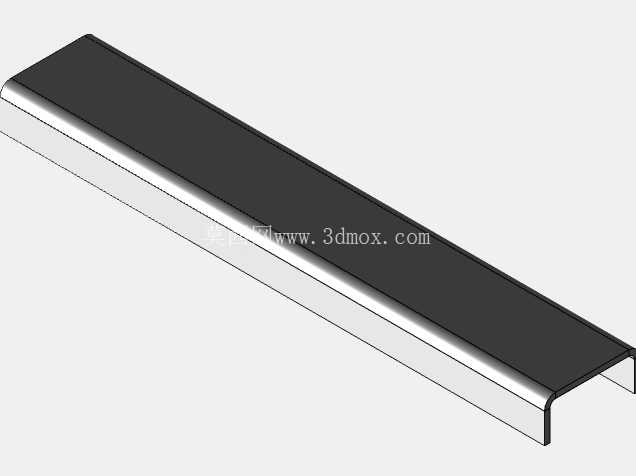

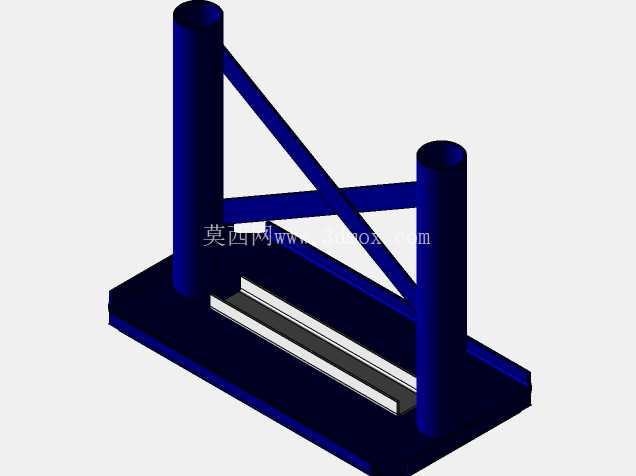

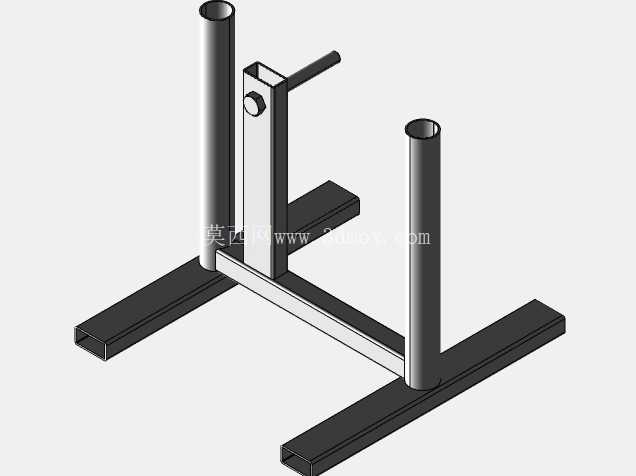

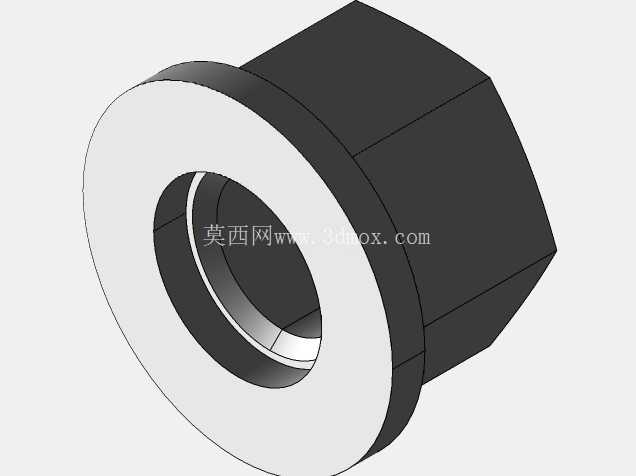

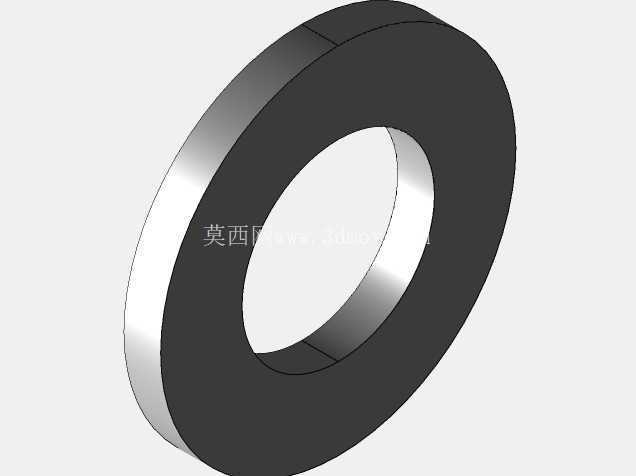

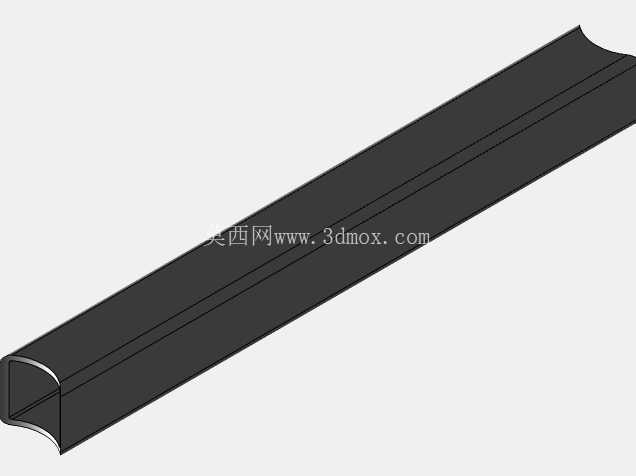

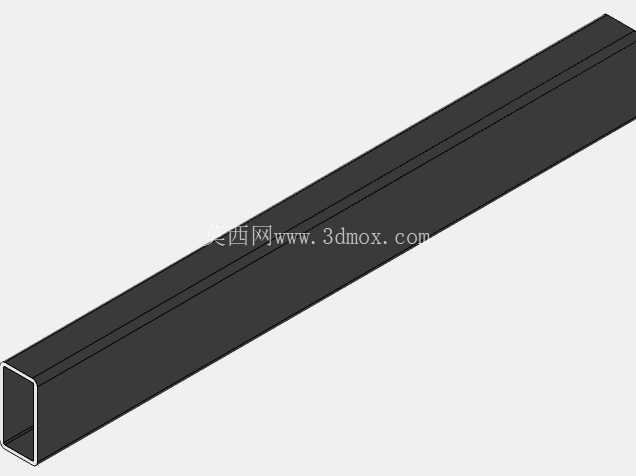

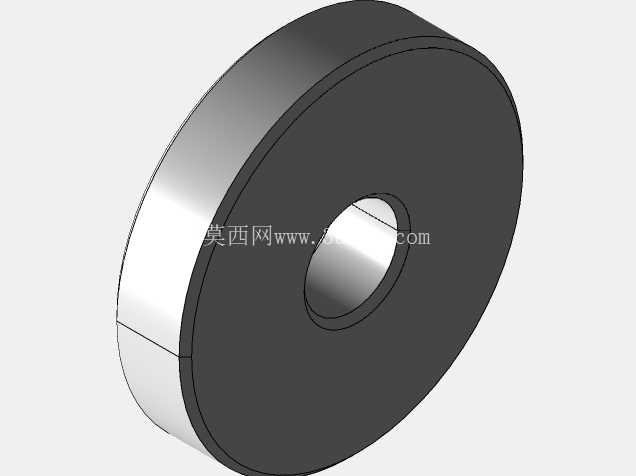

　　在非道路越野摩托车的整车结构布局中，这类带外六角限位的轴套类零件，主要承担车架与附属安装支架之间的铰接定位、载荷传递功能，区别于普通民用街车的同位置零件，越野工况下的部件需要承受持续的颠簸冲击、侧向扭转力，甚至是飞坡落地时的瞬时过载，因此结构设计上优先考虑受力均匀性与安装便捷性。从结构形态来看，零件一端为带法兰边的光面圆环结构，法兰端面在安装时直接贴合支架安装面，承担轴向的限位作用，避免锁紧后零件出现轴向窜动，另一端为外六角结构，刚好适配标准扳手的夹持尺寸，安装时无需额外设计防转结构，直接用开口扳手或套筒即可夹持锁紧，大幅降低野外维修、改装时的工具要求，适配越野场景下的简易维修条件。

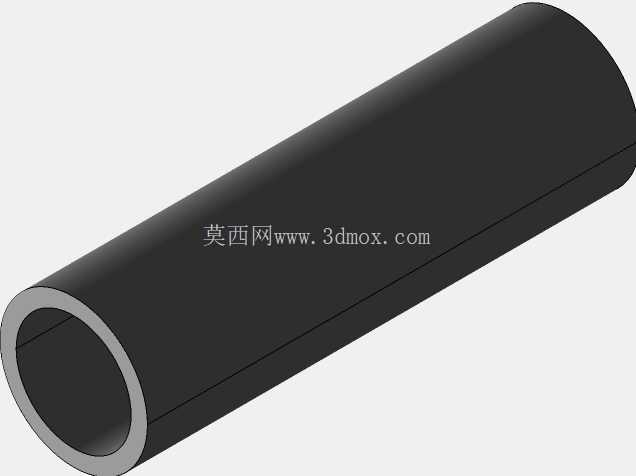

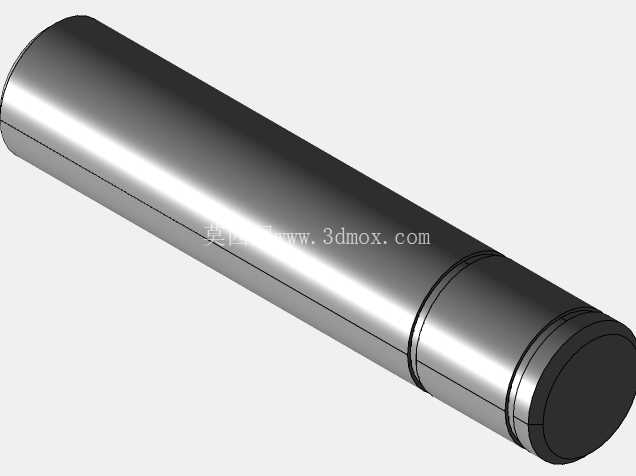

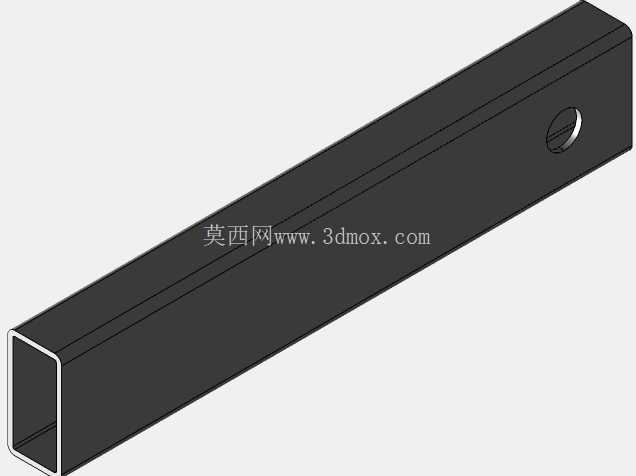

　　内孔为光滑通孔结构，用于穿过连接螺栓或铰接销轴，内孔与法兰端面、外六角端面的垂直度公差需要控制在合理范围内，避免安装后出现螺栓受剪偏载、支架连接面贴合不严的问题，长期使用中如果垂直度超差，很容易在持续振动下出现螺栓松动、支架焊缝开裂的故障。设计这类零件时，首先要匹配安装位置的边界尺寸：法兰边的外径需要覆盖支架安装孔的周边平面，保证压紧力均匀分布在支架安装面上，避免局部压应力过大导致支架板材变形；外六角的对边尺寸需要兼顾扳手夹持空间与零件整体重量，不能为了追求夹持方便过度加大六角尺寸，增加不必要的簧下质量，毕竟越野摩托车对非簧载质量的敏感度远高于民用车辆，每一处连接件的重量控制都会影响整车的操控响应。零件的轴向总长度需要匹配支架安装位的叠层厚度，既要保证安装后两端有足够的贴合余量，又不能过长导致螺栓锁紧行程不足，出现假锁紧的隐患。从实际应用场景来看，这类零件除了用于主车架与副支架的连接，也可用于护杠、车灯支架、油箱固定位等需要频繁拆装调整的位置，外六角的设计让用户在改装配件时，无需使用专用工具就能完成拆装调整，适配越野玩家经常调整车辆配件位置、加装防护部件的使用需求。

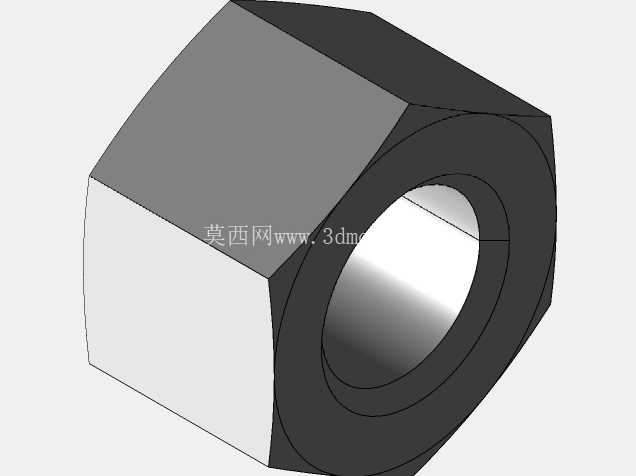

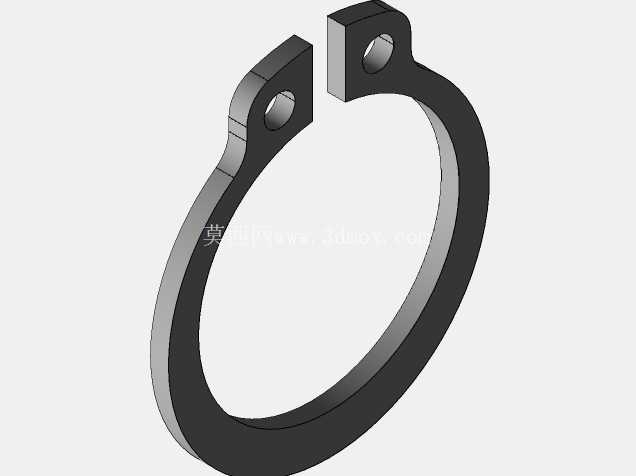

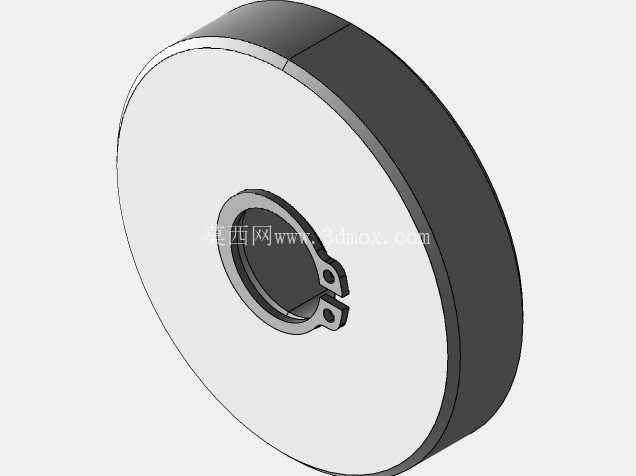

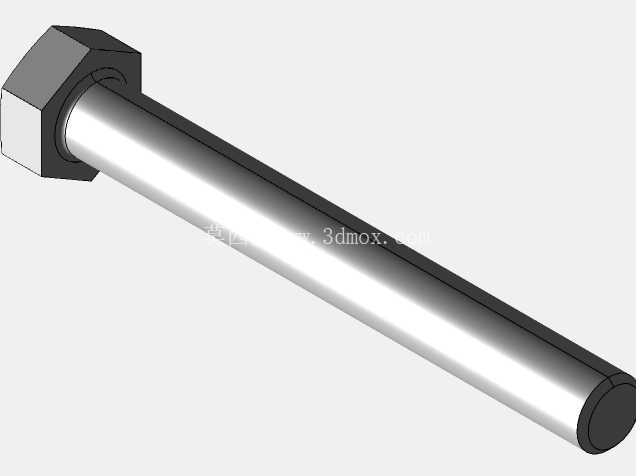

　　结构建模过程中，需要重点处理内孔与外圆的同轴度要求，以及六角面与法兰端面的平行度，同轴度偏差过大时，穿入螺栓后会出现别劲的情况，不仅安装困难，长期使用还会导致螺栓承受额外的弯曲应力，大幅降低连接可靠性；六角面的倒角处理也需要符合工程规范，端部倒角方便扳手快速对位，根部的圆角过渡则可以降低应力集中系数，避免在承受冲击载荷时六角根部出现开裂。不同于常规的标准六角螺母，这个零件的内孔为光孔设计，没有加工内螺纹，使用时需要配合对穿螺栓与另一侧的螺母完成锁紧，这种设计的优势在于，零件本身只承受压紧力与径向的剪切力，不会因为螺纹受力出现滑牙失效，在充满泥水、沙尘的越野环境中，就算螺纹部分因为进沙出现磨损，只需要更换螺栓和配套螺母即可，轴套本身可以长期重复使用，降低了长期使用的维护成本。

　　法兰面与支架接触的一侧不需要做额外的防滑齿结构，因为越野摩托车的支架连接位大多会加装橡胶减震垫，光面法兰可以更好地贴合减震垫表面，保证减震垫的受力均匀，避免防滑齿切割减震垫导致减震垫提前老化破损。零件的壁厚设计也经过受力校核，六角部分的壁厚足够承受扳手锁紧时的扭矩，不会因为拧紧力矩过大出现六角变形滑棱，内孔的壁厚则可以承受越野工况下的径向冲击载荷，就算车辆出现侧滑、支架受到侧向撞击，轴套也不会出现变形断裂，保证连接结构的完整性。在建模的细节处理上，所有锐边都做了小尺寸的倒钝处理，避免安装时划伤操作人员，也减少应力集中点，内孔的两端做了导入倒角，方便螺栓或销轴快速穿入，提升装配效率。这类零件虽然结构看似简单，却是越野摩托车上不可或缺的基础连接件，每一处尺寸的设计都需要结合实际的越野使用场景，平衡强度、重量、安装便捷性、维护成本等多方面的需求，不能直接照搬标准件的尺寸参数，否则很容易在实际使用中出现各种故障。
