户外头灯快装卡扣式固定支撑座

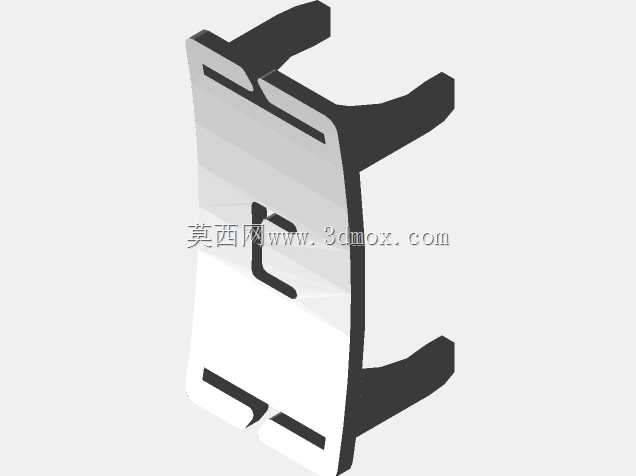

　　夜间户外徒步、山地探洞、夜间骑行检修、野外露营作业这类场景里，头戴式照明设备的固定可靠性直接决定使用体验，不少使用者在原配支架断裂、卡扣磨损后很难找到适配替换件，这款支撑座就是针对D25规格头灯做的适配固定结构，用来替换原有老化开裂的夹持部件，让头灯可以重新稳固绑定在织带头盔或者头带之上。从结构布局来看，整个零件采用对称式环抱夹持思路，主体是一块贴合头灯背部弧面的承托板，板体上下两端延伸出两对带弧度的卡爪，卡爪的内曲面完全匹配头灯壳体的圆柱段轮廓，装配时顺着灯身径向推入，四组卡爪同时抱紧灯体外壳，不需要额外螺丝锁紧，靠塑料件自身的弹性形变产生预紧力，既可以限制灯体沿轴向窜动，也能避免使用过程中灯体出现周向转动。

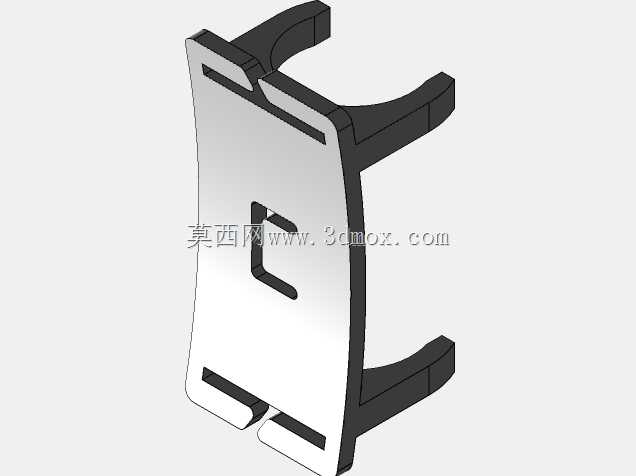

　　承托板的中心位置开出了C型通槽，这个槽位不是减重装饰结构，一方面它给头灯背部的走线、按键凸起留出避让空间，避免装配时支架和灯身背面的功能部件发生硬干涉，另一方面C型槽把承托板分割出左右两个弹性臂，当卡爪套入灯体时，板体可以产生微量的张开形变，降低装配推入阻力，同时让卡爪对灯身的抱紧力分布更均匀，不会出现局部应力集中把塑料灯壳夹白夹裂的问题。承托板的上下边缘还各设计了两道横向开槽，这几个槽位是头带穿装通道，弹性织带可以直接穿过槽孔完成绑定，槽口的宽度按照常用尼龙织带的厚度做了边界预留，织带穿入后不会出现过大旷量，支架和头带之间不会发生横向滑移，使用者在跑动、低头抬头调整照明角度的时候，灯体不会跟着晃动偏移。

　　上下两对卡爪的末端都做了外翻导向斜角，装配时斜角先接触灯身外壁，顺着推入方向引导卡爪张开，不需要使用者用很大力气掰动支架就能完成装卡，拆卸时也可以轻轻撬开卡爪末端，把灯体从支架里取出，反复拆装多次也不会在卡爪根部出现疲劳断裂。做结构校核的时候，首先要确认夹持内径和灯身外径的配合公差，卡爪处于自由状态时的内圈尺寸要比灯身夹持段外径小0.2到0.3毫米，这样装配后卡爪发生弹性撑开，才能持续提供足够的抱紧摩擦力，如果间隙做大了，灯体很容易在支架里松脱，间隙过小则会导致装配力过大，甚至卡爪根部应力超过材料屈服极限直接断裂。卡爪和承托板连接的根部位置做了加厚圆角过渡，避免直角截面带来的应力集中，这个部位是整个零件受力最恶劣的位置，

　　头灯意外受到磕碰、挤压的时候，冲击载荷全部会传递到卡爪根部，圆角过渡可以把峰值应力降低三成以上，大幅提升零件的抗冲击寿命。承托板的正面弧度完全贴合头灯背部的曲面，两者装配后可以实现面接触，而不是几个点局部抵靠，这样灯体的重量可以均匀分散到整个支撑板面，不会出现局部压强过大磨花灯壳表面的情况。针对增材制造的工艺特性，这个结构做了对应的工艺优化，所有悬空的卡爪部位摆放时可以选择自支撑角度，不需要额外添加大量支撑结构，打印完成后只需要简单去除少量支撑毛刺就可以直接使用，零件整体壁厚控制在1.8到2.5毫米区间，既保证足够的结构刚性，握持按压时不会出现明显发软变形，也不会因为壁厚过大导致打印过程中出现翘曲、内应力开裂的问题。实际测试环节里，装配完成后反复晃动摇摆灯体，卡爪没有出现松脱异响，把织带绑定在头盔外侧模拟山地骑行的颠簸工况，连续振动过程中灯体的照射角度没有发生偏移，低头、抬头调整姿态的时候，支架和织带的连接位置也没有出现滑动，低温环境下塑料材料韧性下降，支架依然可以正常拆装，没有出现脆断问题。和原装支架相比，这款替换件的夹持接触面积做了小幅加宽，单位面积的压强调低，即使灯身外壳是普通ABS材质，长期夹持也不会在表面留下压痕，C型槽的预留空间还兼容了同系列不同小改款的头灯背部结构，不用针对细微的按键位置差异重新修改支架模具，适配范围更广。
