诺基亚Lumia920智能手机外观结构三维建模

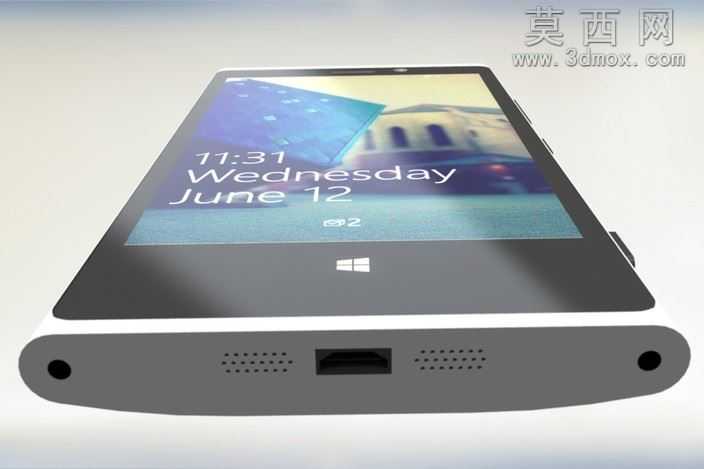

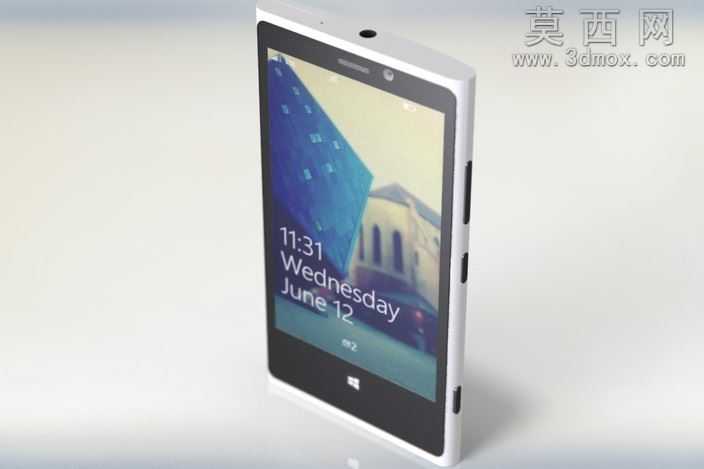

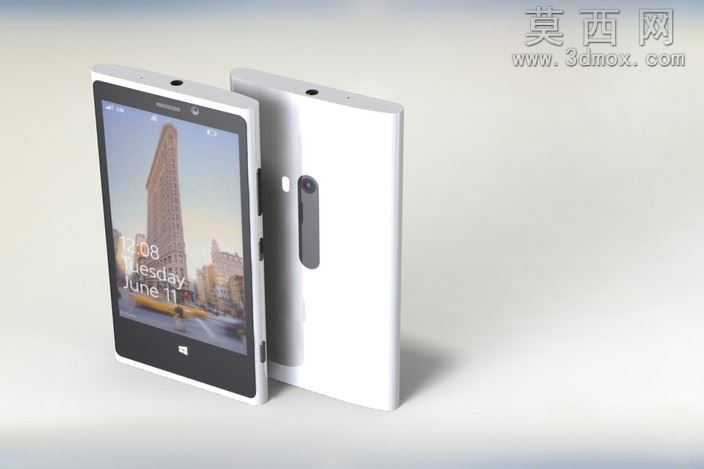

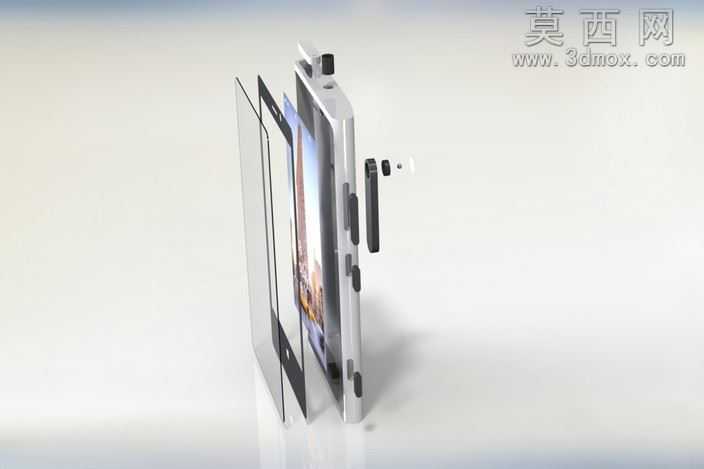

本次建模对象为诺基亚Lumia920直板智能手机，建模过程依托SolidWorks平台完成全参数化构建，整体建模精度控制在±1毫米区间，可直接适配各类三维效果图渲染、产品结构参考、外观设计验证等使用场景。建模初期首先梳理该机型的核心外观特征：一体化聚碳酸酯机身的弧面过渡、正面纯平屏幕的黑边比例、顶部前置摄像头与听筒的排布位置、机身侧边音量键、电源键、拍照键的凸起尺寸与间距、背部摄像头模组的凸起高度与居中位置，所有特征均参照真机实物比例反复校准，避免出现比例失真问题。建模过程中优先采用草图驱动的特征建模方式，机身主体通过多段样条曲线绘制轮廓后进行放样凸台操作，精准还原机身侧边的圆弧收边与背部的微弧曲面，保证握持区域的曲面曲率连续，无生硬折角；屏幕部分单独拆分实体，预留出屏幕边框的台阶结构，还原真机屏幕与边框的装配间隙；侧边按键采用单独拉伸后进行圆角处理，按键表面的弧度与机身曲面做贴合约束，避免出现按键与机身穿模的问题；背部摄像头模组、闪光灯、品牌标识均通过草图分割面后做凹凸特征处理，还原真机的细节质感。材质渲染阶段针对不同部件匹配对应材质属性：机身白色聚碳酸酯部分设置为半哑光磨砂塑料材质，调整粗糙度参数还原真机细腻的磨砂触感，避免出现过强的塑料反光；屏幕部分采用高透玻璃材质，添加轻微的环境反射与屏幕内发光效果，模拟熄屏状态下屏幕的深邃质感；侧边按键采用与机身一致的磨砂材质，摄像头镜片采用高透光学玻璃材质，添加轻微的镀膜反光效果，金属装饰圈采用哑光金属材质，还原金属件的细腻光泽。建模过程中针对该机型曲面过渡难度较大的问题，反复调整曲面放样的引导线与相切约束，对机身转角、屏幕与边框衔接处、背部摄像头周边的曲面做曲率检查，保证所有曲面无破面、无褶皱、曲率连续，整体模型可直接导出为STEP、IGES等通用格式，适配其他三维CAD软件的编辑与调用需求，也可直接导入渲染软件完成不同场景的产品效果图制作，为同类型直板智能手机的外观建模、结构参考提供精准的尺寸参照。
