NEMA17步进电机高精度三维建模

本模型为NEMA17规格步进电机的高精度三维建模成果，建模过程严格遵循步进电机的实际生产尺寸规范，首先从电机的安装法兰基准面开始绘制草图，精准定位4个安装孔的孔位坐标与孔径参数，确保法兰安装尺寸完全符合NEMA17标准的42mm安装面规格，随后依次拉伸生成电机定子外壳、后端盖、输出轴等核心结构件，对输出轴的D型切面、轴承配合位、轴伸长度等细节特征做了1:1还原，建模过程中全程使用参数化驱动方式，所有尺寸关联全局参数表，可根据不同衍生型号的参数需求快速调整模型尺寸，无需重新绘制基础结构。

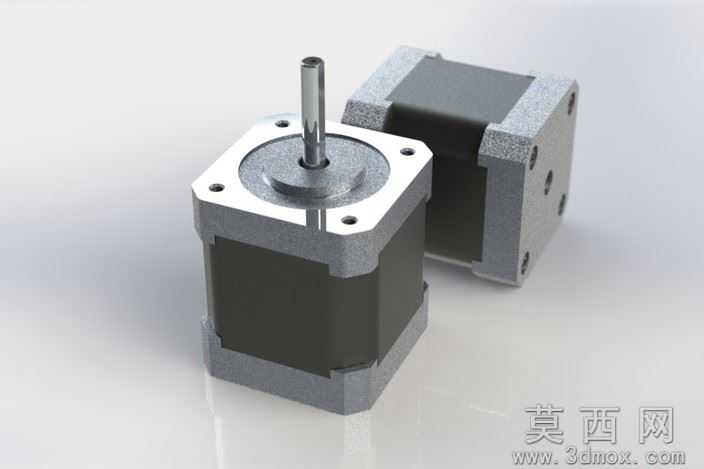

材质渲染阶段，针对电机不同部件的实际材质做了区分设置：电机外壳的端盖部分采用磨砂铸铝材质，调整金属粗糙度参数还原铸铝件的哑光金属质感，机身的定子包覆部分采用黑色哑光工程塑料材质，添加细微的颗粒纹理模拟注塑件的表面质感，输出轴采用抛光钢材材质，设置合适的反射强度与高光参数还原金属机加工后的光亮质感，渲染时采用柔和的工作室环境光，多角度打光避免结构阴影遮挡细节，最终渲染效果可清晰展示电机的整体外观与各部件的装配关系。

结构设计上完整还原了两相混合式步进电机的典型结构，前端盖内置轴承位用于支撑输出轴，定子部分的绕组腔体、后端盖的出线槽结构都做了准确呈现，模型为完整装配体结构，各部件之间添加了符合实际装配关系的配合约束，输出轴可模拟实际转动状态，可直接用于运动仿真场景，清晰展示步进电机将电脉冲信号转换为角位移的工作原理，即每接收到一个脉冲信号，电机就转动一个固定的步距角，通过控制脉冲数量来控制角位移量实现精准定位，同时可通过控制脉冲频率来调节电机的转动速度与加速度。

模型兼容多款主流三维设计软件，原生为SolidWorks格式文件，同时导出了STEP、IGES通用中间格式，可直接导入UG、Pro/E、TurboCAD等常用机械设计软件打开编辑，不会出现特征丢失、破面等问题，不同格式的文件都保留了完整的装配结构与部件分层，方便使用者根据自身使用需求选择对应格式。

在研发与教学场景中，该模型可作为自动化设备研发的标准选型模型，直接导入3D打印机、小型数控雕刻机、自动化送料机构等设备的整体装配中，用于验证安装空间、做干涉检查，缩短设备研发的建模周期；也可用于机械原理教学场景，帮助学习者直观理解步进电机的外形结构、安装方式与工作原理，还可作为机械建模教学的案例素材，演示参数化建模、装配体配合、材质渲染的完整操作流程，为相关从业者与学习者提供可靠的参考素材。
