双梁桥式起重设备配套滚动轴承三维设计

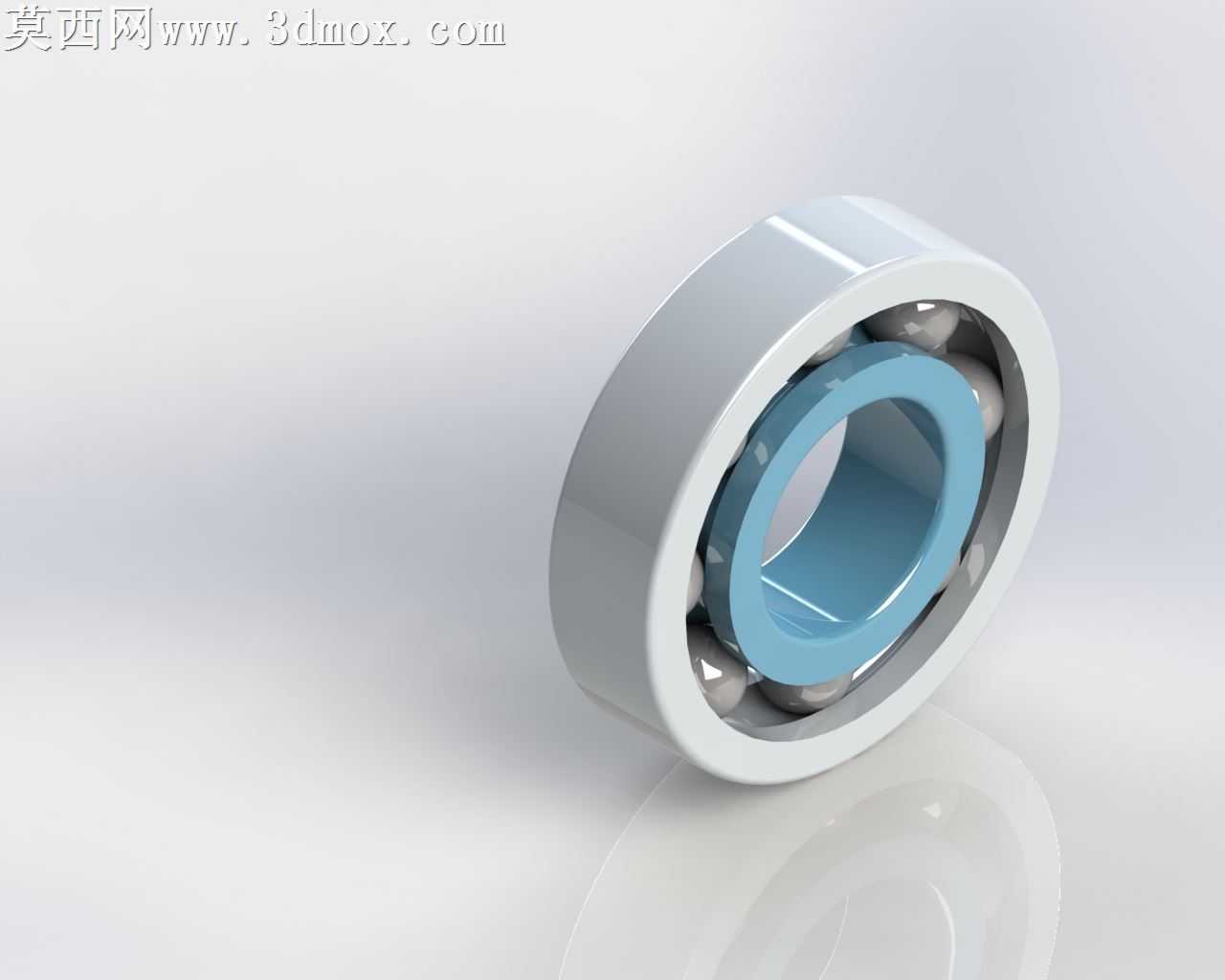

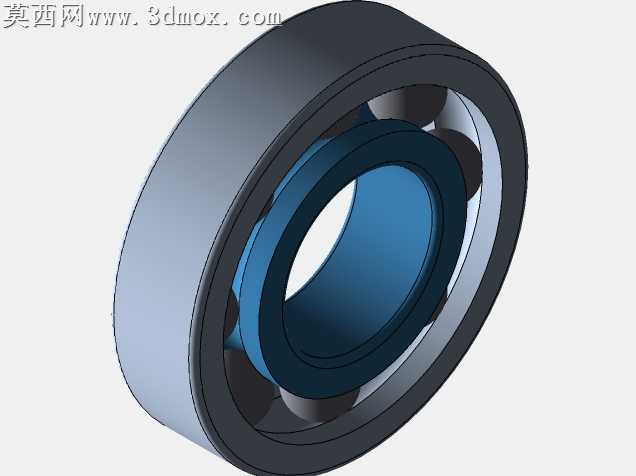

本模型为适配双桥桥式起重机重载工况设计的深沟球滚动轴承，采用SolidWorks完成全参数化三维建模，建模过程严格遵循滚动轴承的通用设计规范，对轴承内圈、外圈、滚动体、保持架四大核心部件分别进行独立特征构建，确保各部件的尺寸公差、装配间隙符合重载起重设备的使用要求。渲染阶段采用工业级写实渲染方案，金属材质部分通过调整粗糙度、金属度参数还原轴承钢的冷金属质感，内圈保持架采用工程塑料材质参数，模拟尼龙保持架的哑光磨砂质感，场景采用柔和的影棚布光，通过多组面光源消除模型死角阴影，清晰展现轴承各部件的轮廓结构与装配关系。结构设计上，针对起重机30吨的最大负载要求，对滚动体的直径、数量进行了适配优化，内圈滚道与外圈滚道的曲率半径经过参数校核，确保滚动体与滚道的接触应力处于材料许用范围内，保持架采用浪式结构设计，既能够均匀分隔滚动体避免运行过程中发生碰撞摩擦，又预留了充足的润滑脂存储空间，满足起重设备长期连续作业的润滑需求。设计思路围绕重载、高可靠性的核心需求展开，建模过程中对轴承的装配配合关系进行了完整约束，内圈与轴的过盈配合、外圈与轴承座的过渡配合均按照机械设计手册的推荐值设定，模型可直接用于起重设备的虚拟装配校验、运动仿真模拟，也可作为同类型重载轴承设计的参考模板，通过调整核心参数即可快速衍生出不同负载等级的轴承模型，大幅提升同系列产品的设计效率。
