户外健身立式运动自行车三维设计

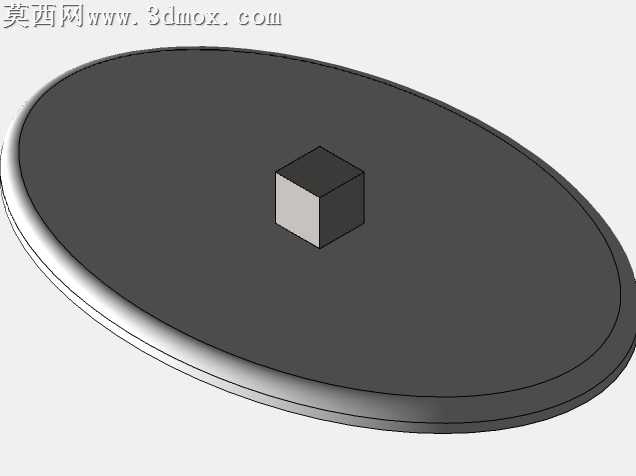

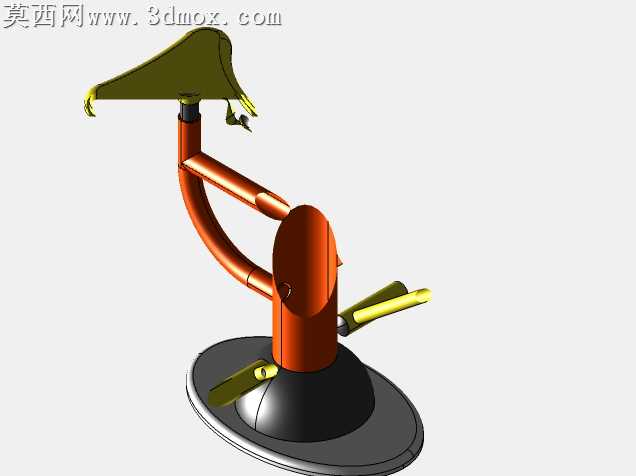

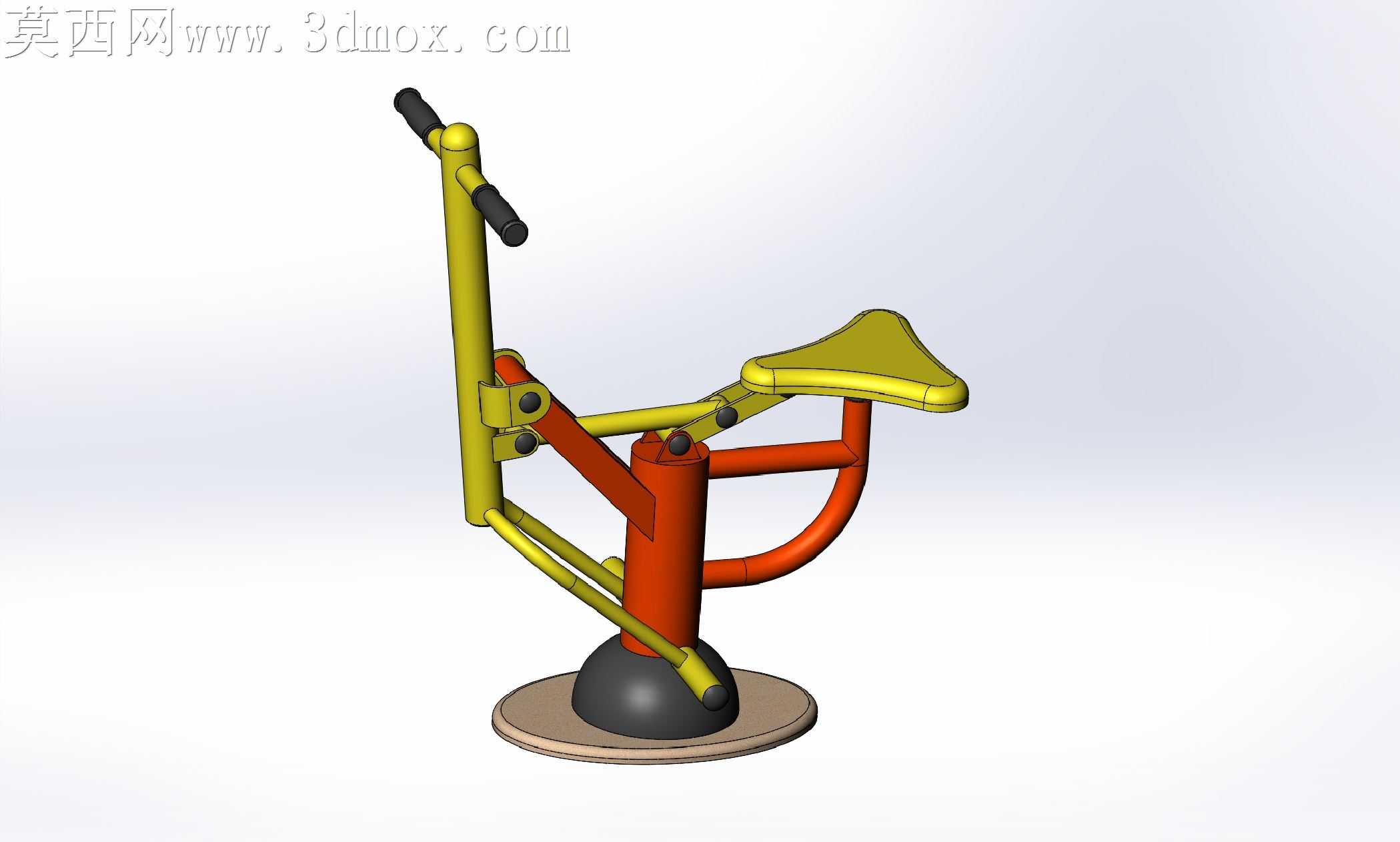

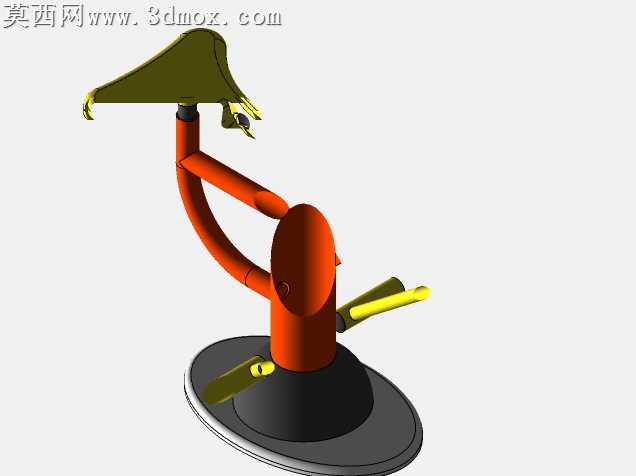

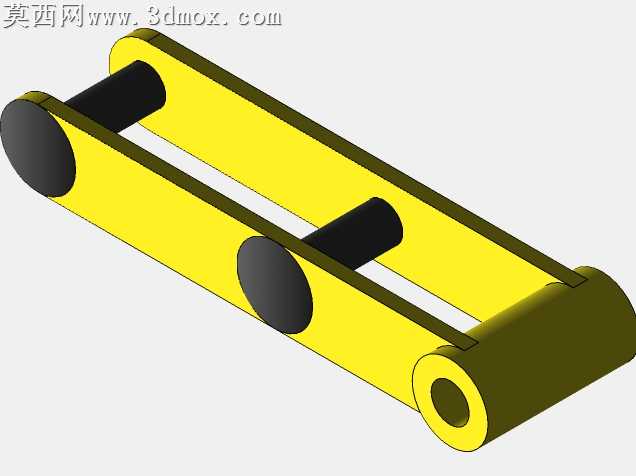

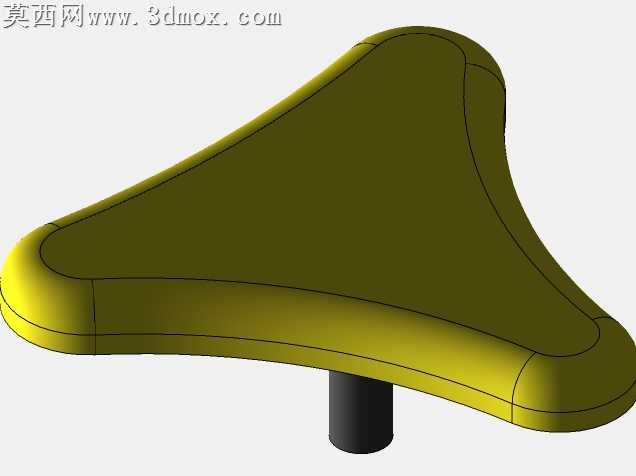

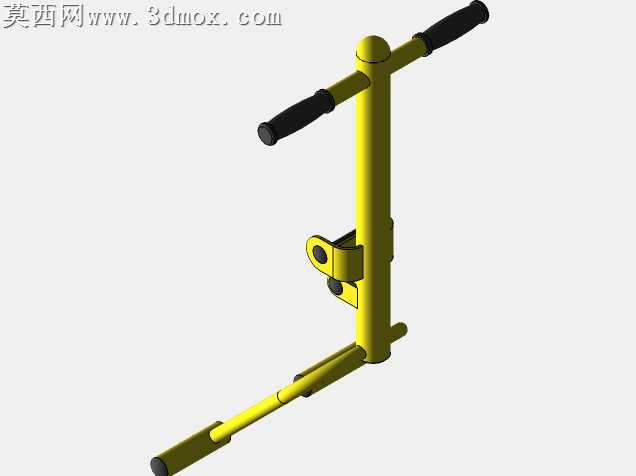

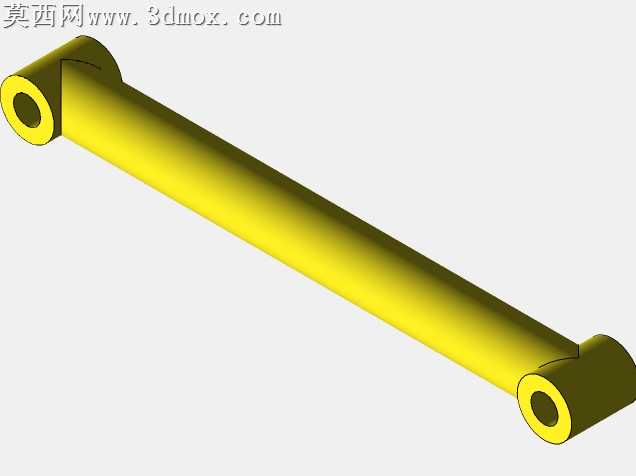

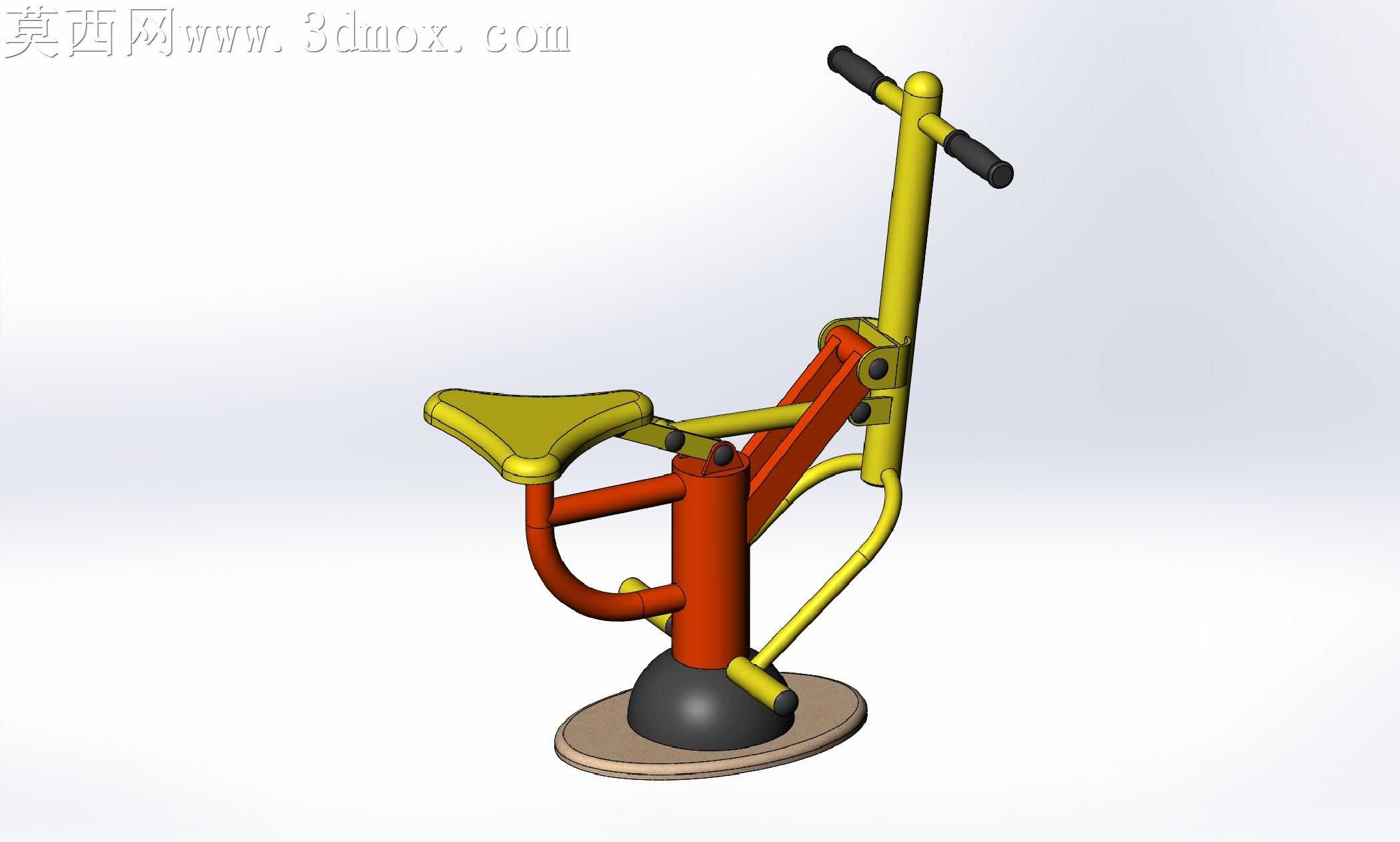

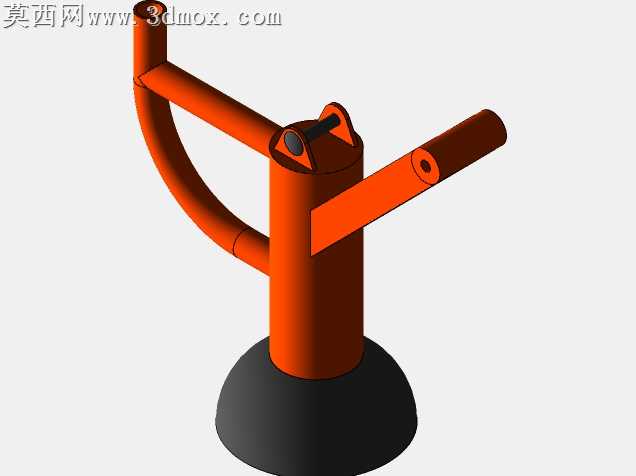

本作品为户外公共健身场景使用的立式运动自行车三维建模成果，建模过程依托主流三维设计软件完成全参数化结构搭建，整体建模逻辑遵循户外健身器材的实际生产制造逻辑，对每一处结构的装配关系、运动间隙都做了精准还原。首先从底座结构开始建模，采用圆形配重底座设计，底部设置防滑接触层，上部为半球形支撑连接座，建模时精准还原了底座与主支撑立柱的过盈配合结构，保证整体结构的稳定性，避免使用过程中出现侧翻风险。主支撑立柱采用厚壁圆管结构建模，表面做圆角过渡处理，避免尖锐棱角带来的使用安全隐患，立柱上部同时衔接车把转向结构与座椅支撑结构，建模时对两处铰接结构的转动副做了运动仿真适配，保证结构转动顺滑无卡滞。车把部分采用T型结构设计，握把位置做了符合人体工学的弧度处理，表面设置防滑纹理结构，建模时还原了握把与金属把杆的嵌套装配关系，把杆与主立柱的铰接位置设置有限位结构，可限制车把的转动角度，避免过度转动造成的结构损坏或使用危险。座椅部分采用符合人体臀部曲线的曲面建模，曲面过渡顺滑无棱角，座椅下方设置有角度调节与高度适配的支撑结构，连接臂采用弯折圆管结构，与主立柱的铰接位置设置有阻尼结构，可适配不同身高使用者的坐姿需求。传动受力部分采用弧形弯管结构连接脚踏位置与主支撑，脚踏位置设置有防滑脚踏结构，建模时还原了脚踏的自转结构与摆臂的摆动结构，可模拟真实自行车的踩踏运动轨迹，整体运动结构的行程范围经过反复校核，符合普通成年人的肢体活动范围。材质渲染部分，主体金属框架采用户外专用喷塑材质，分别设置醒目的红色与黄色区分不同功能结构，底座配重部分采用哑光黑色铸铁材质，底部防滑层采用浅棕色橡胶材质，握把与座椅部分采用哑光防滑橡塑材质，渲染时调整了材质的粗糙度与反光度，还原户外器材的真实质感，同时对结构的焊缝、连接螺栓等细节做了精细化建模，保证整体模型的细节完整度，可直接用于产品展示、结构校核、场景搭建等用途。
