双梁桥式起重设备重载作业承载结构

　　在重型机械加工车间、冶金原料库区、大型装备组装工位这类场景里，大吨位物料的跨工位转运一直是生产流转的核心环节，常规的单梁起重设备受限于主梁刚度与额定负载上限，很难满足30吨级重载件的长距离跨区搬运需求，双梁桥式起重结构的出现，刚好填补了中高负载区间厂房内固定路径物料转运的设备空白。这类设备依托厂房两侧立柱上方的承重轨道布设，不需要额外占用地面作业空间，能在覆盖的作业跨度内完成任意点位的重物起吊、移位、落位操作，相比地面转运的叉车、平板车，不会受地面堆物、作业通道宽度的限制，尤其适合重型工件在机加工工位、热处理工位、装配工位之间的流转，也能满足重型备件库区的堆垛、出库作业需求。

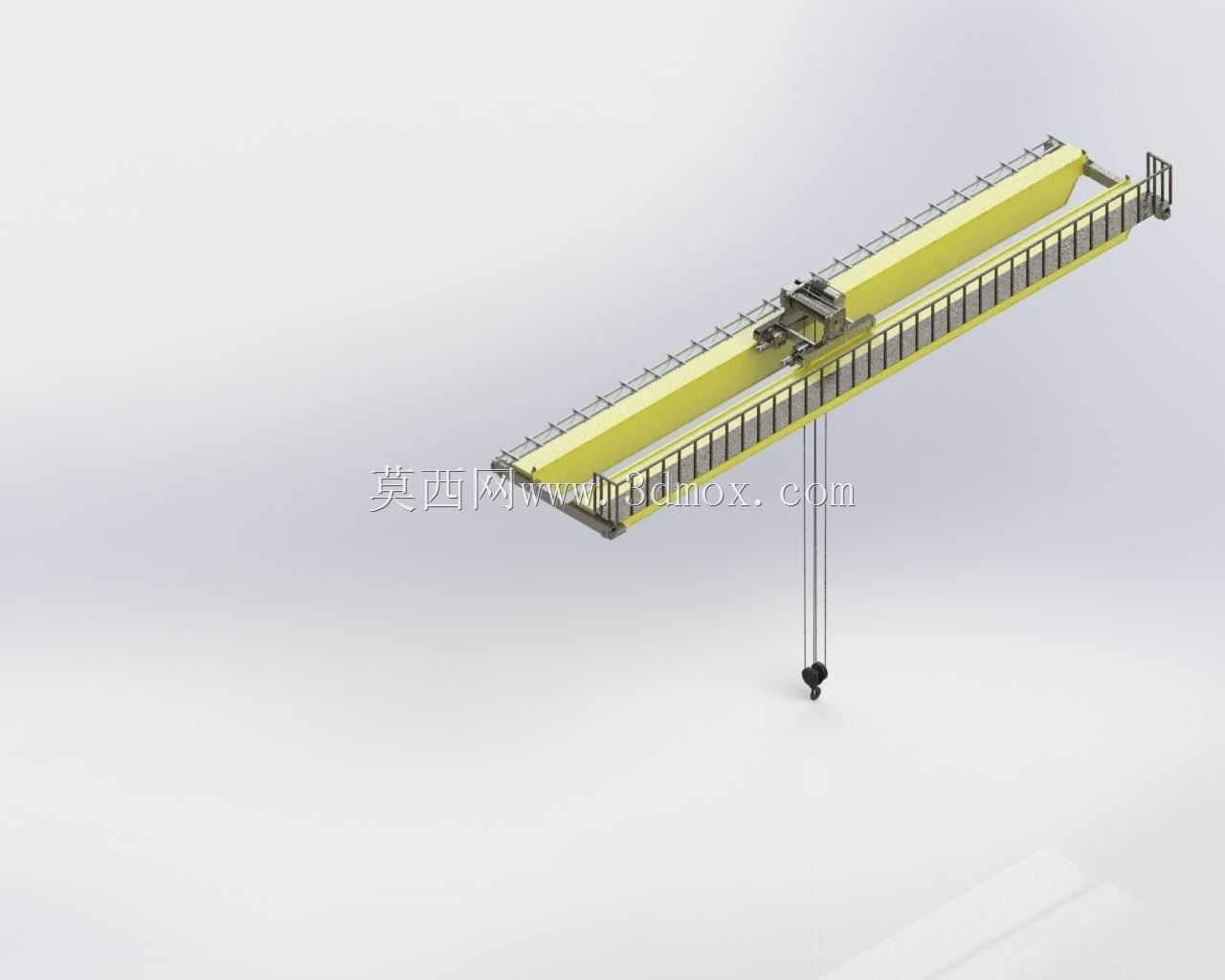

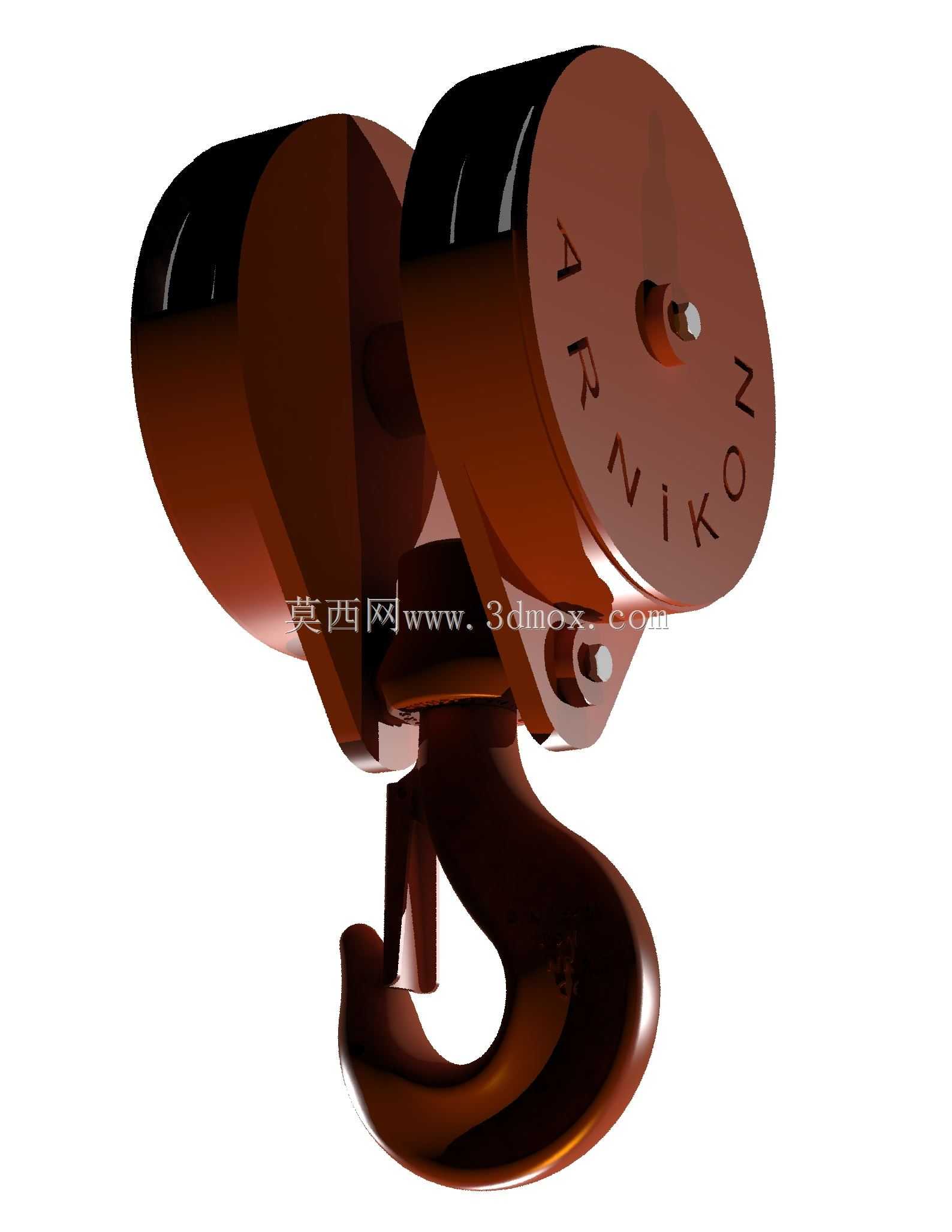

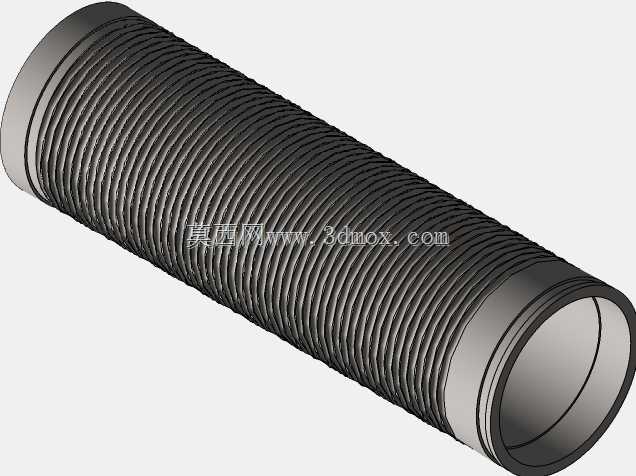

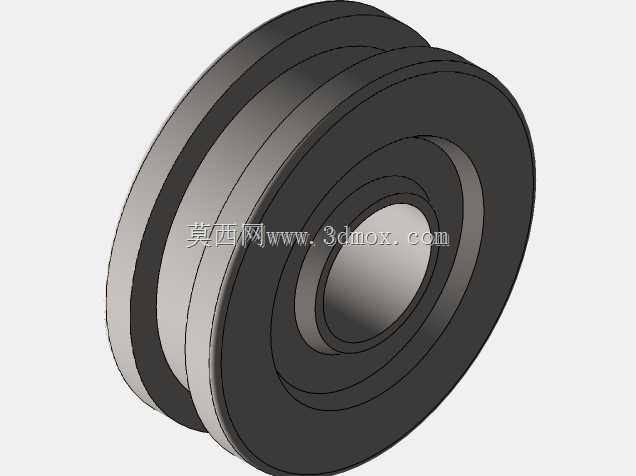

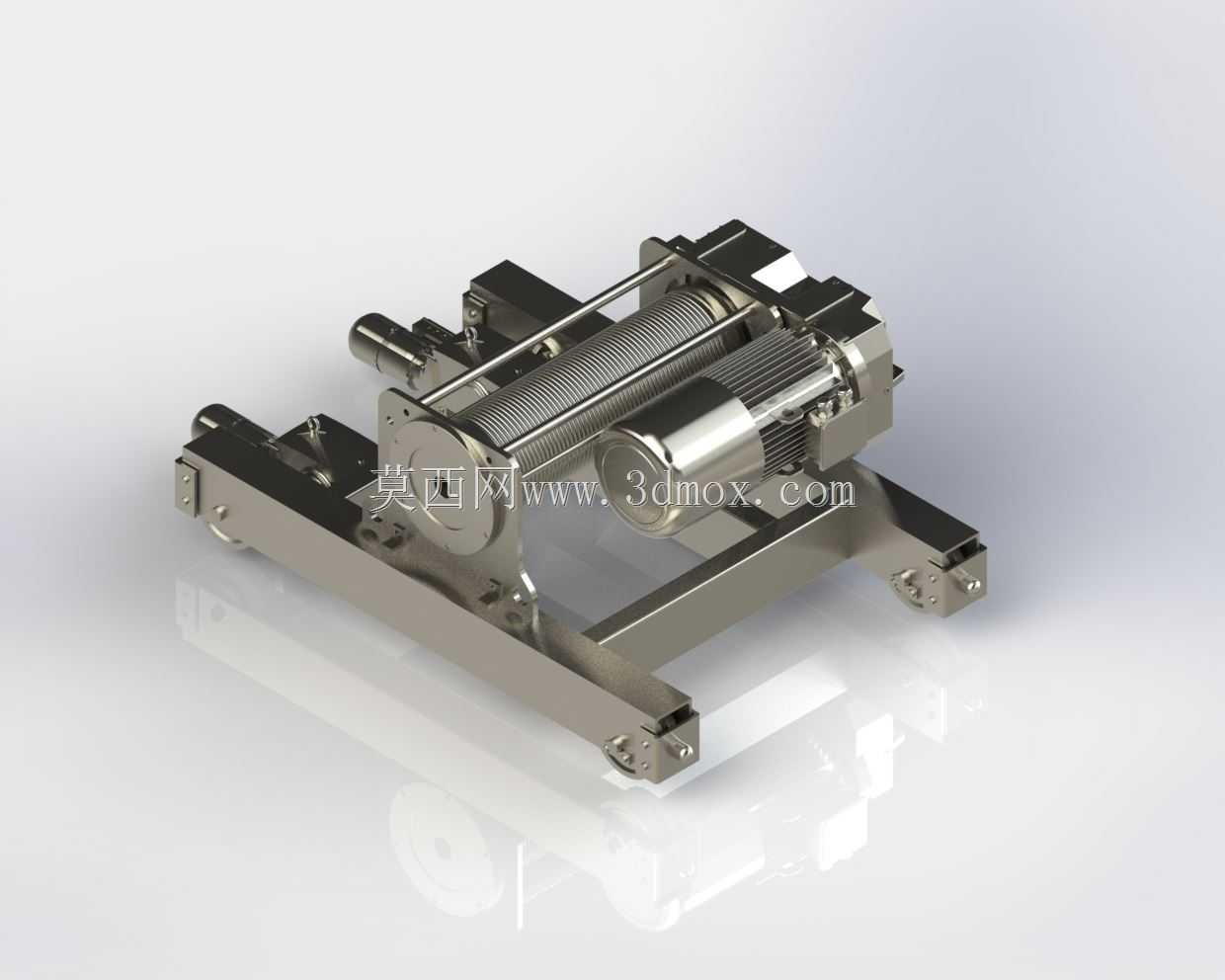

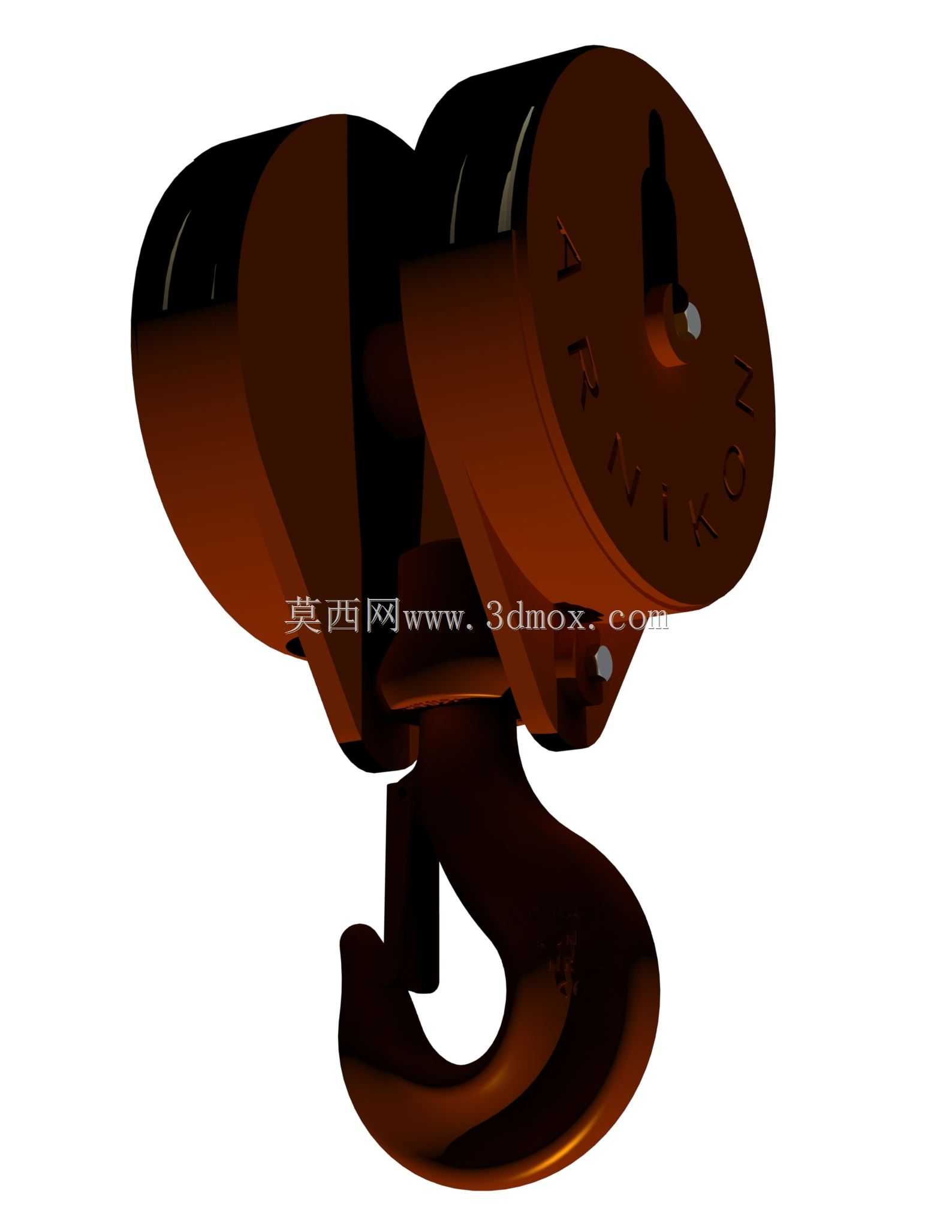

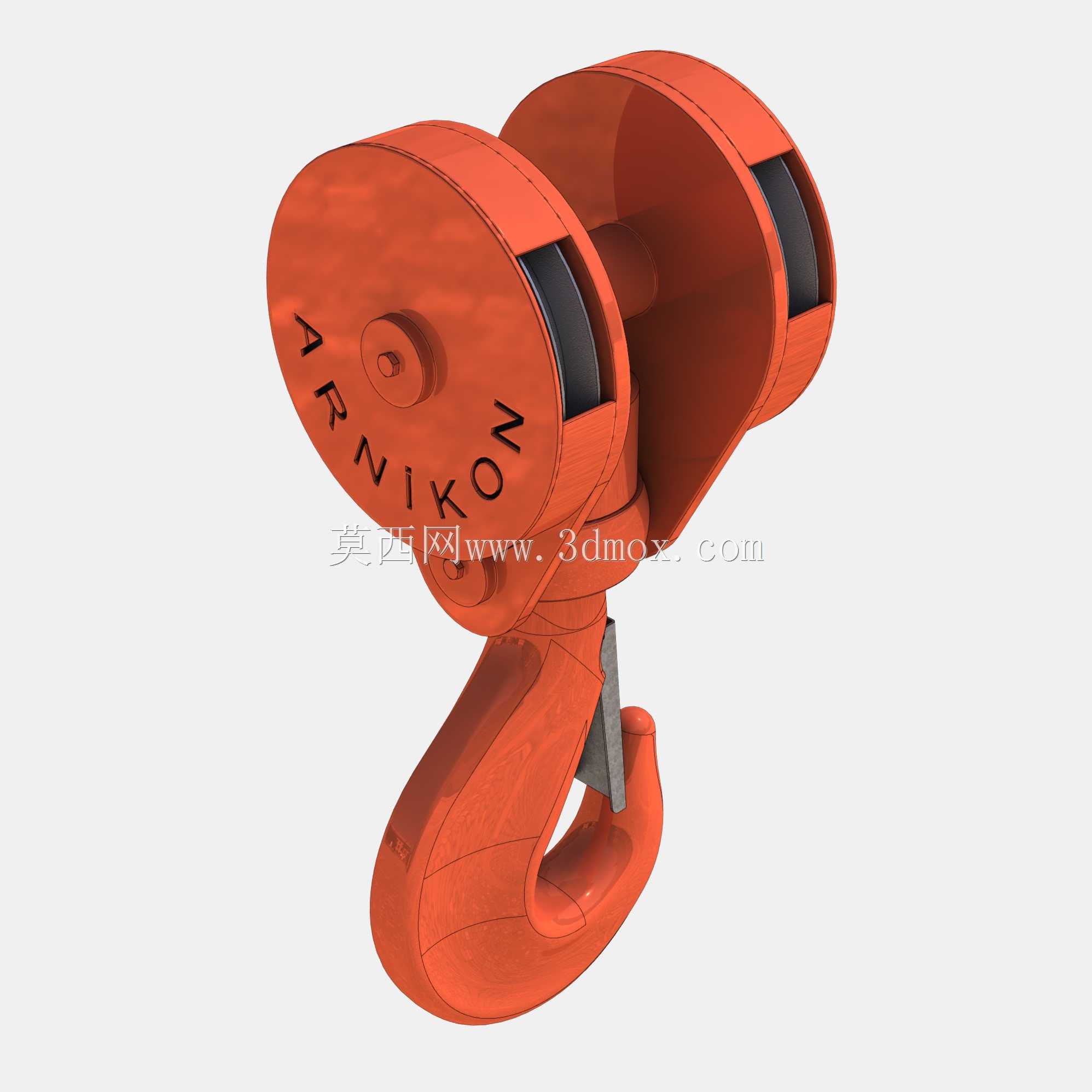

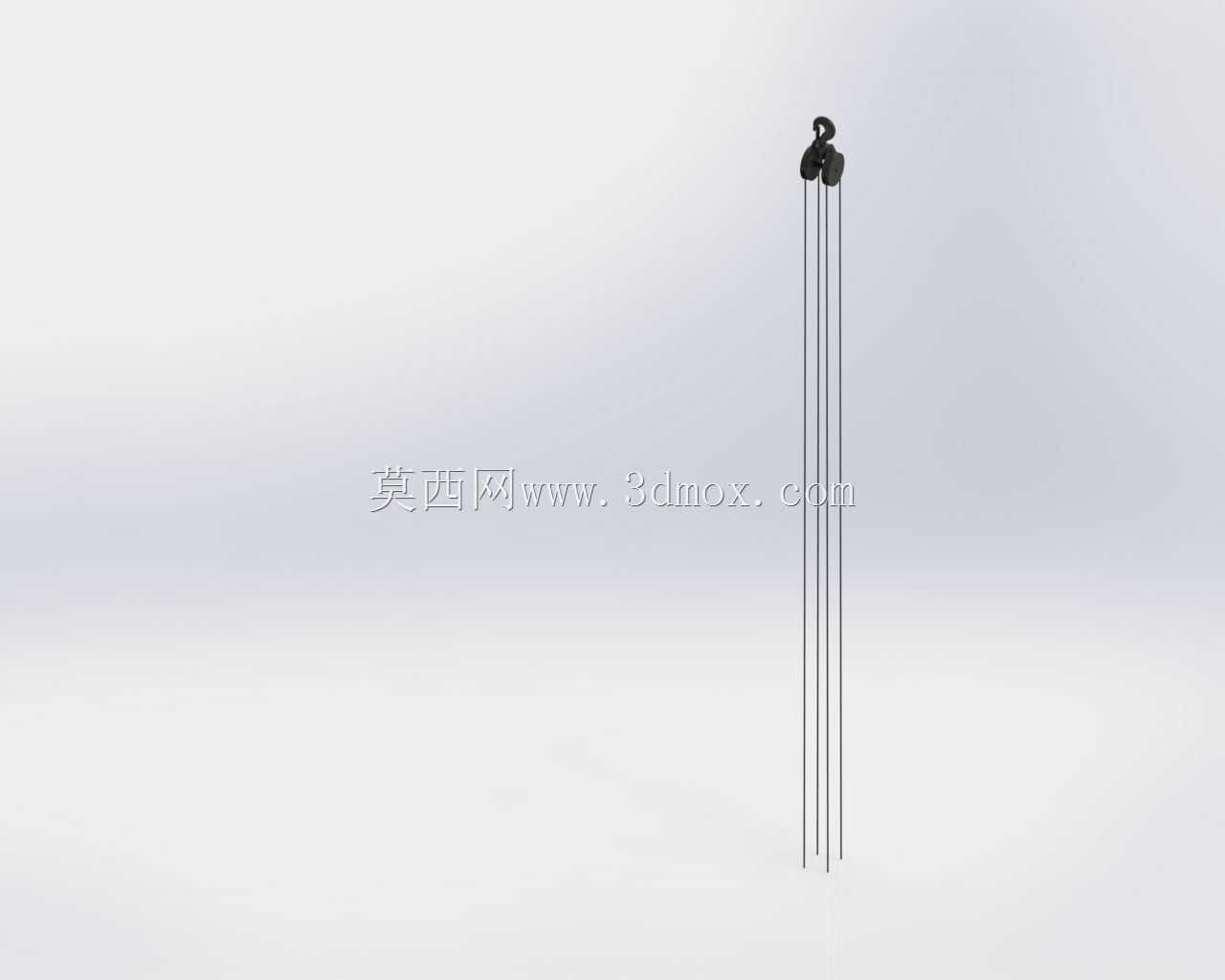

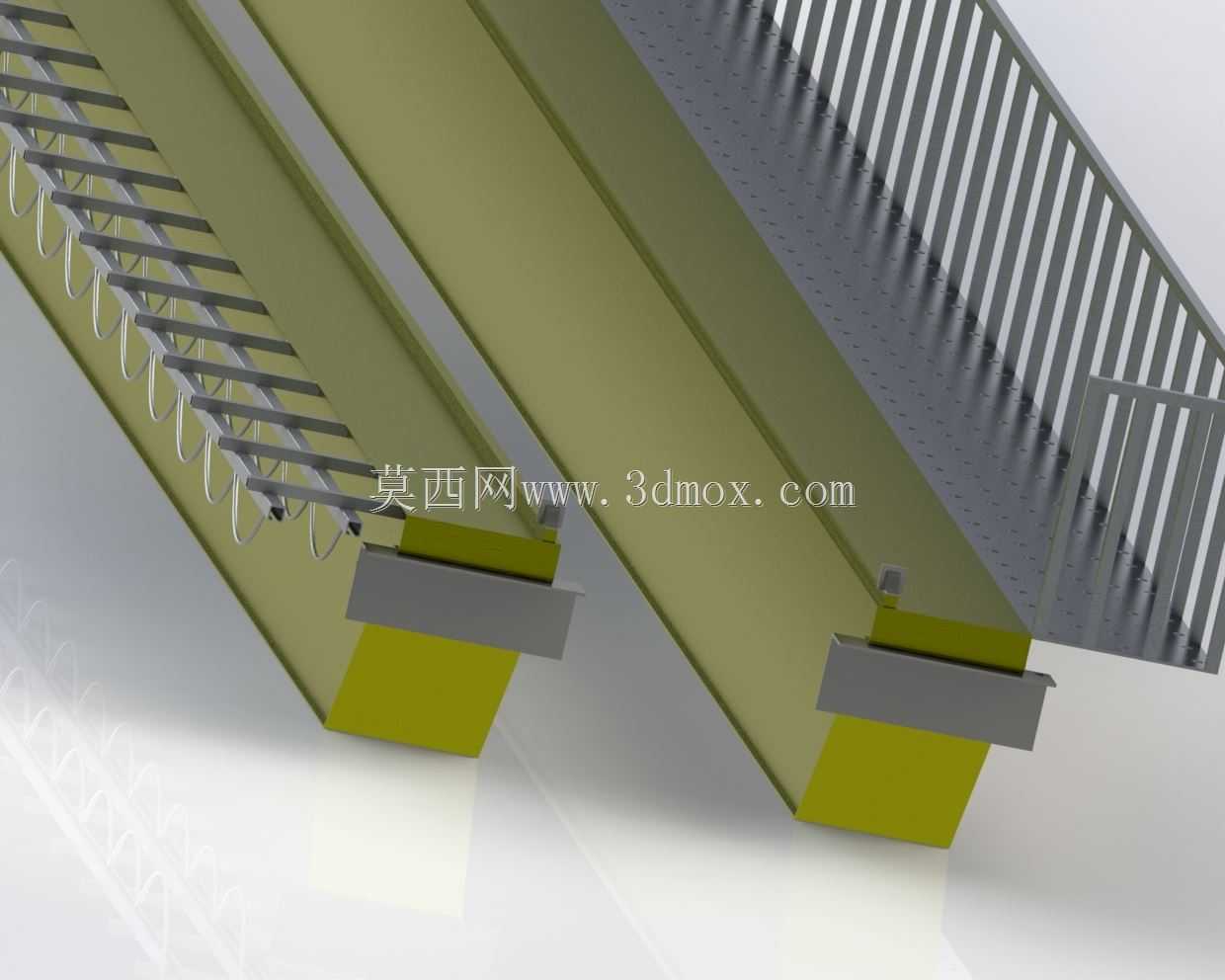

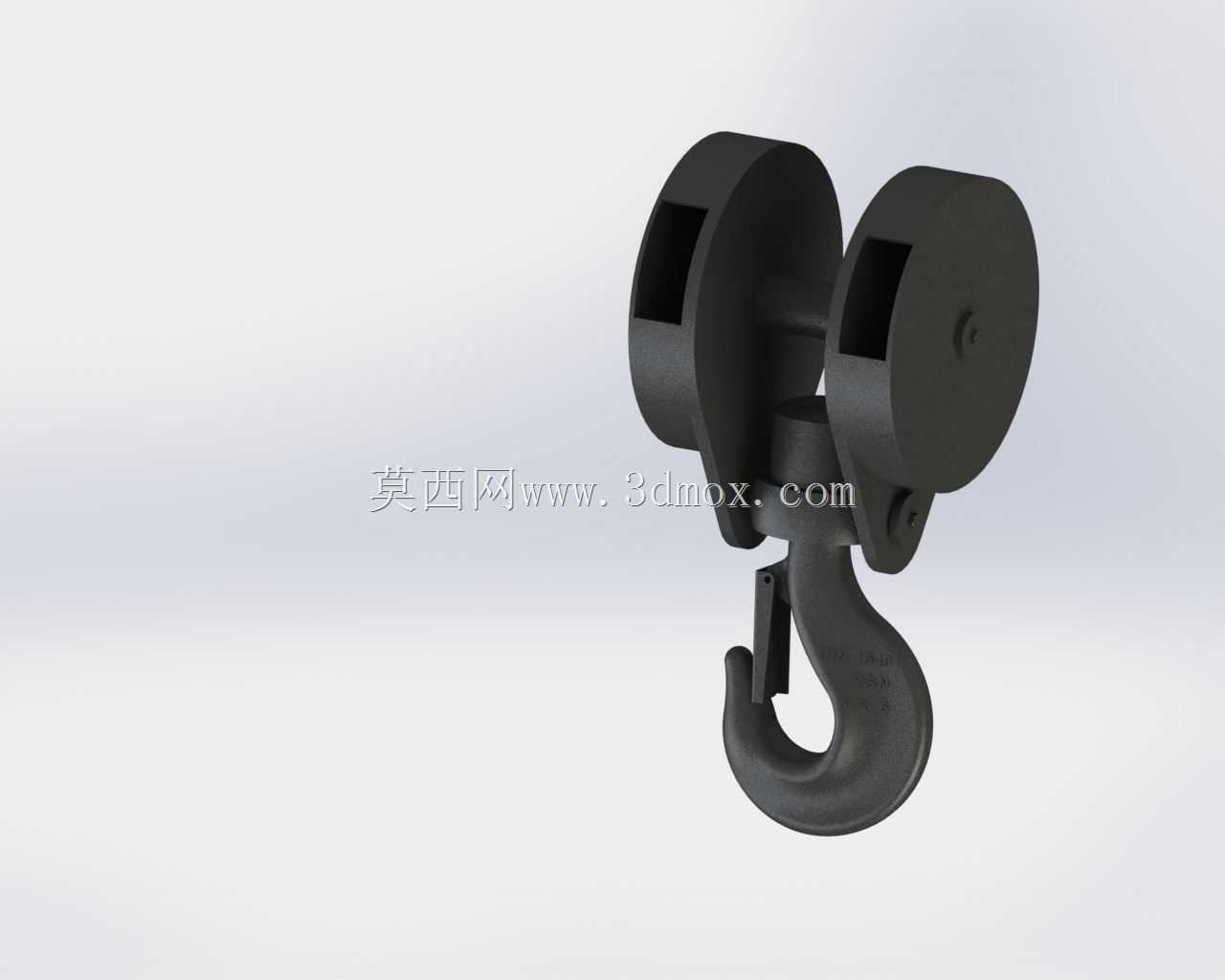

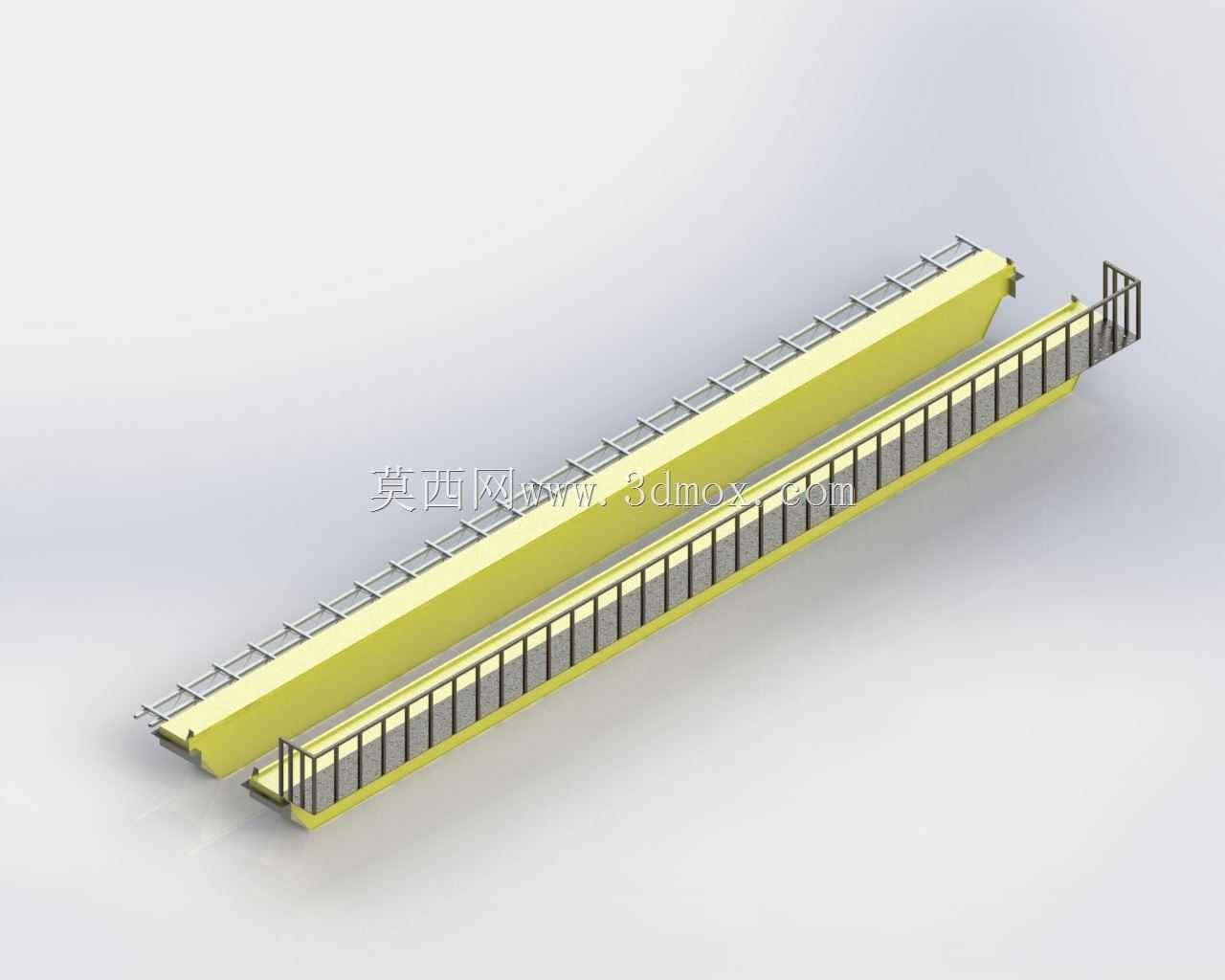

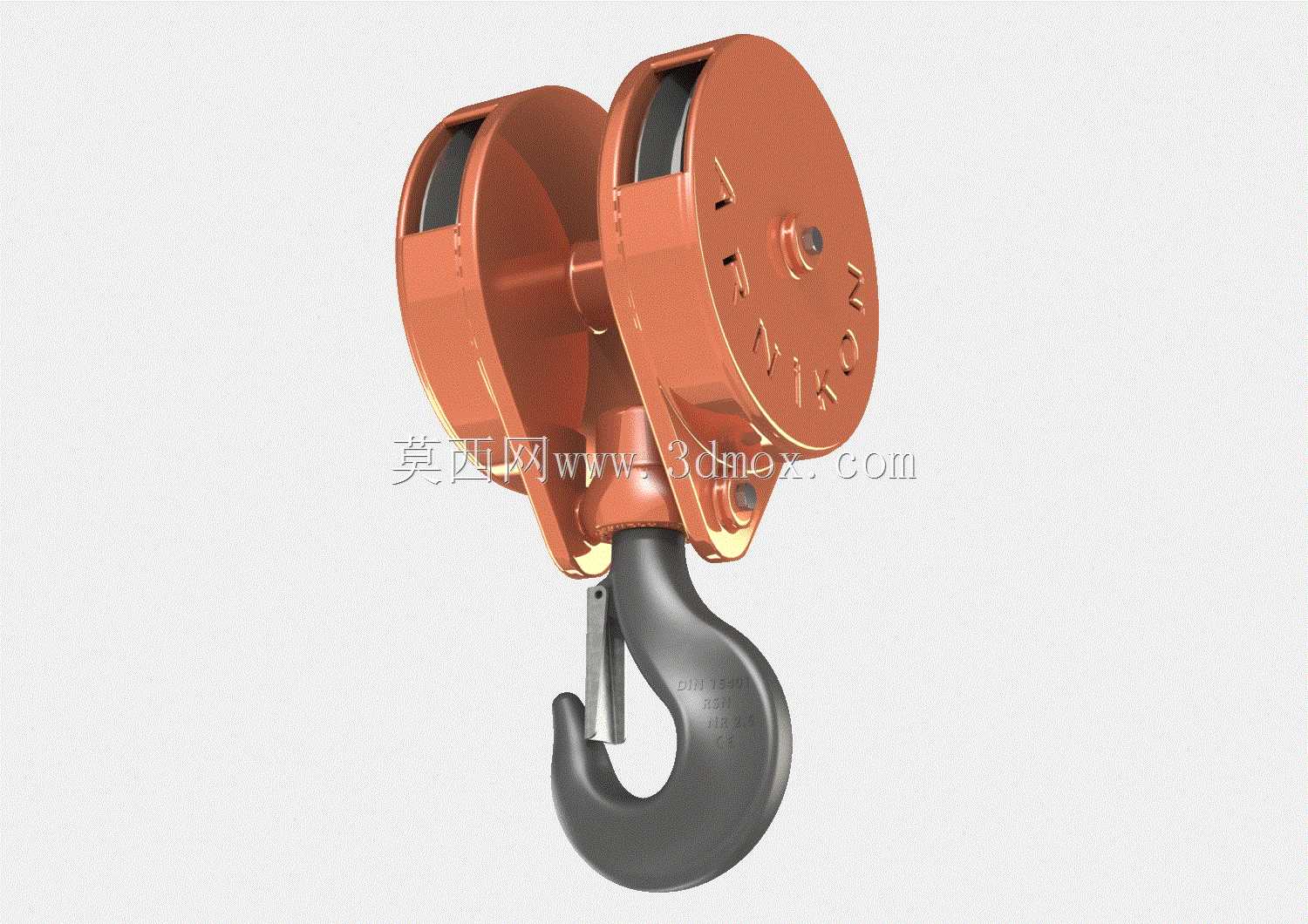

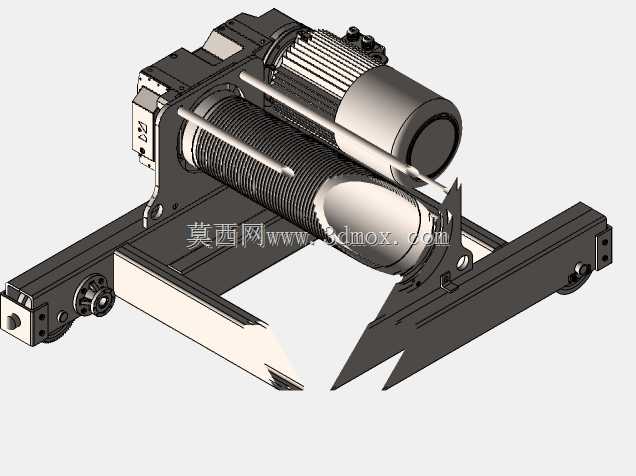

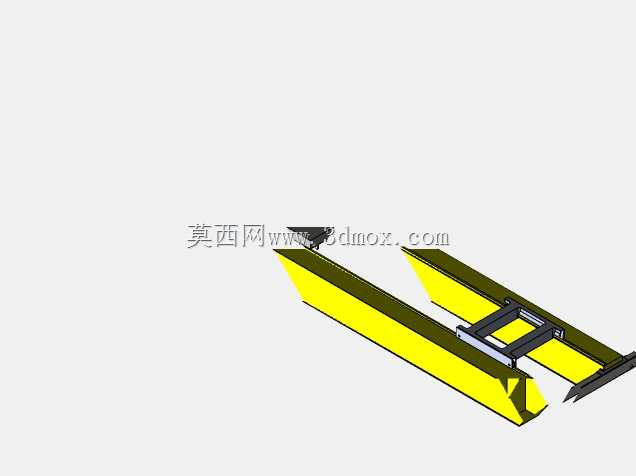

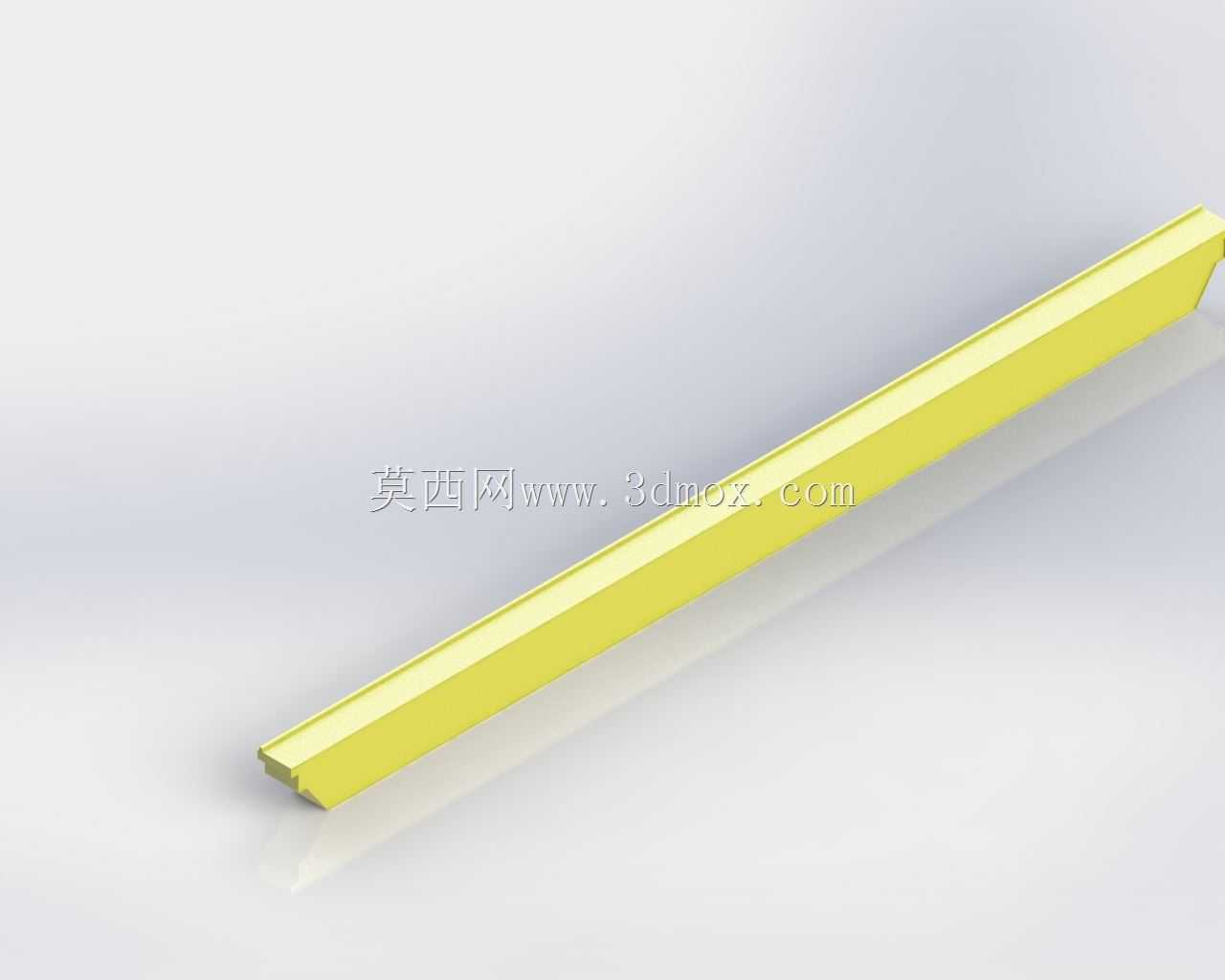

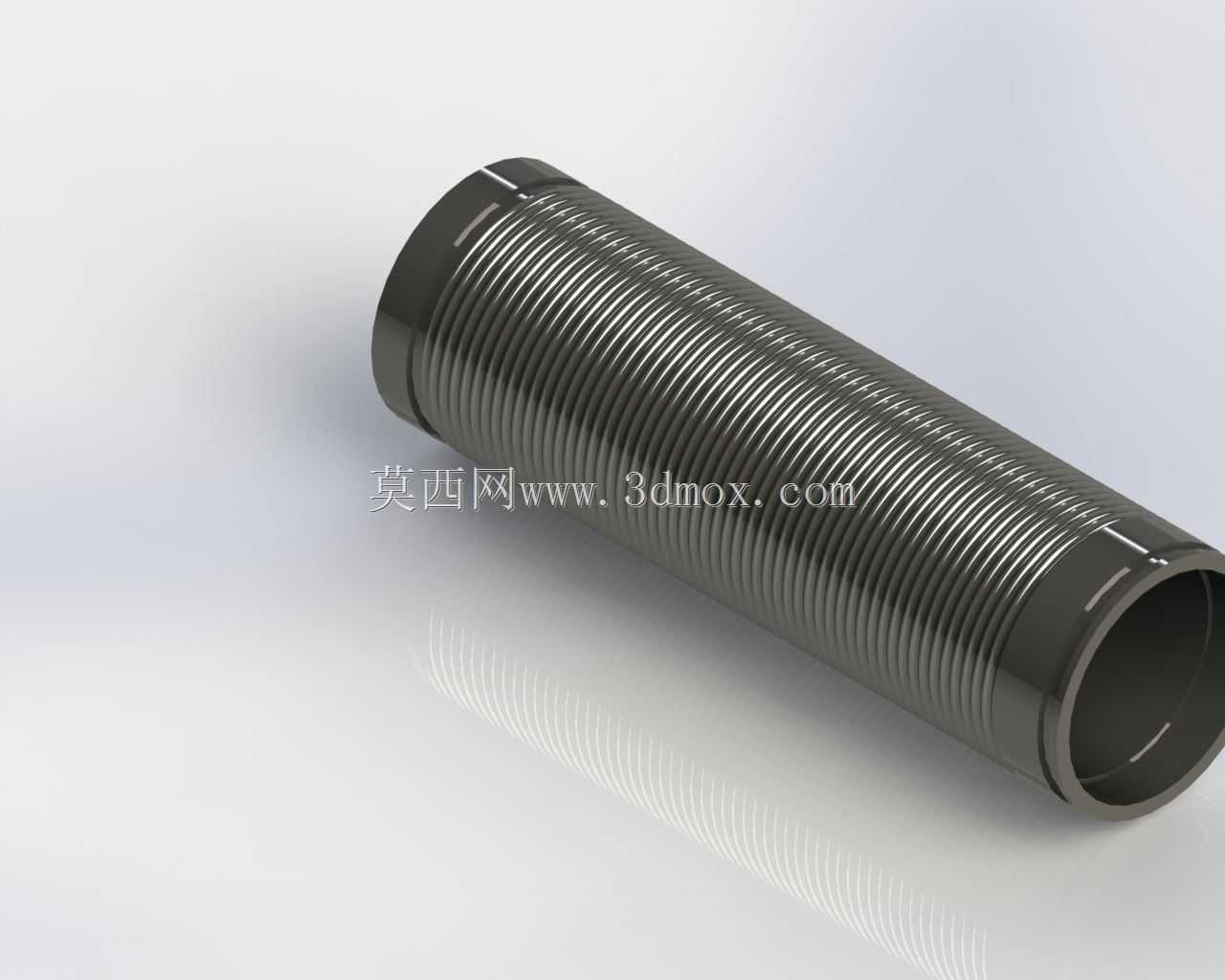

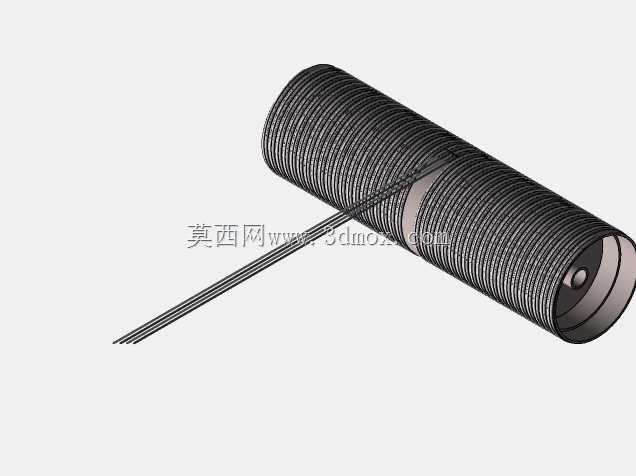

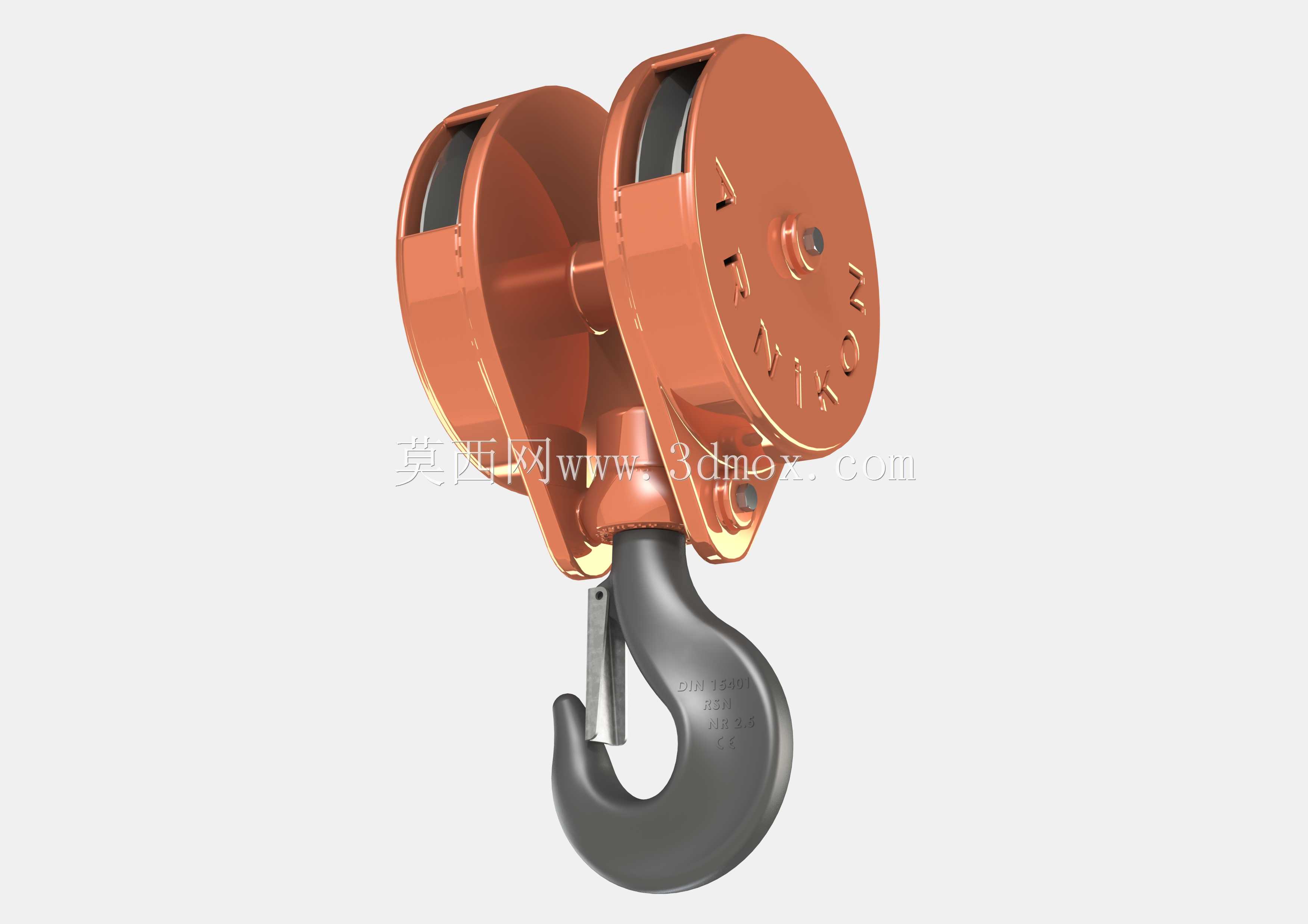

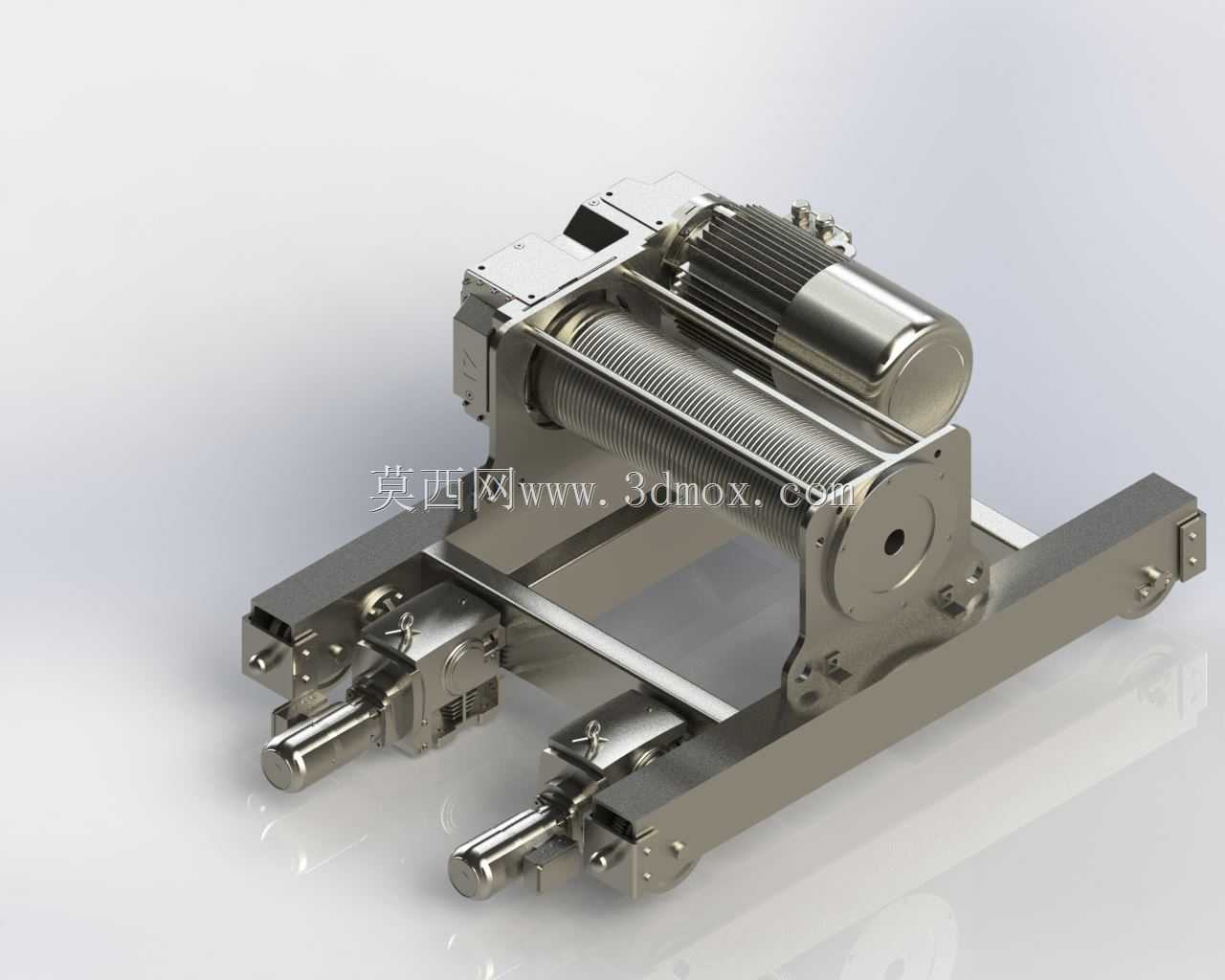

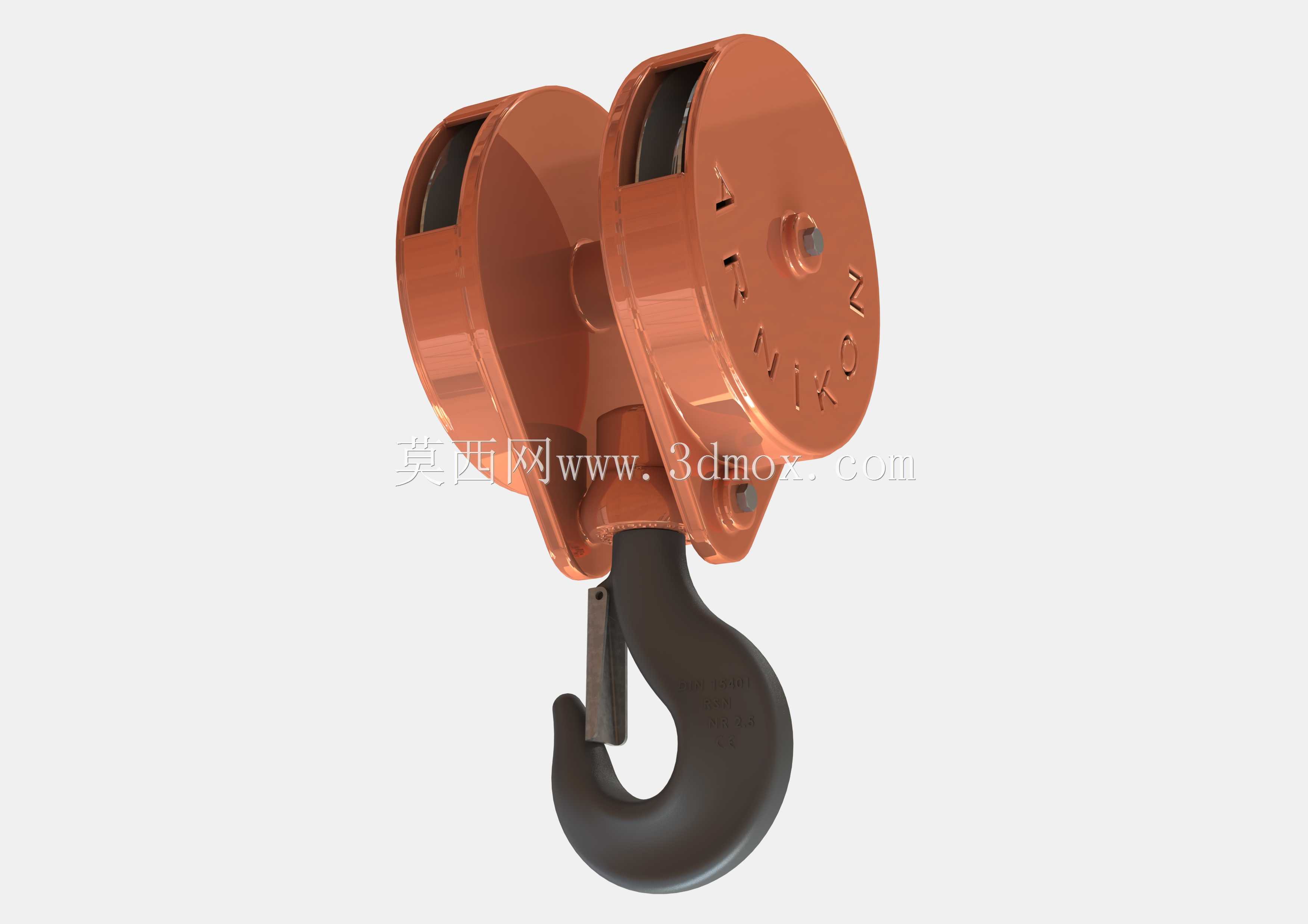

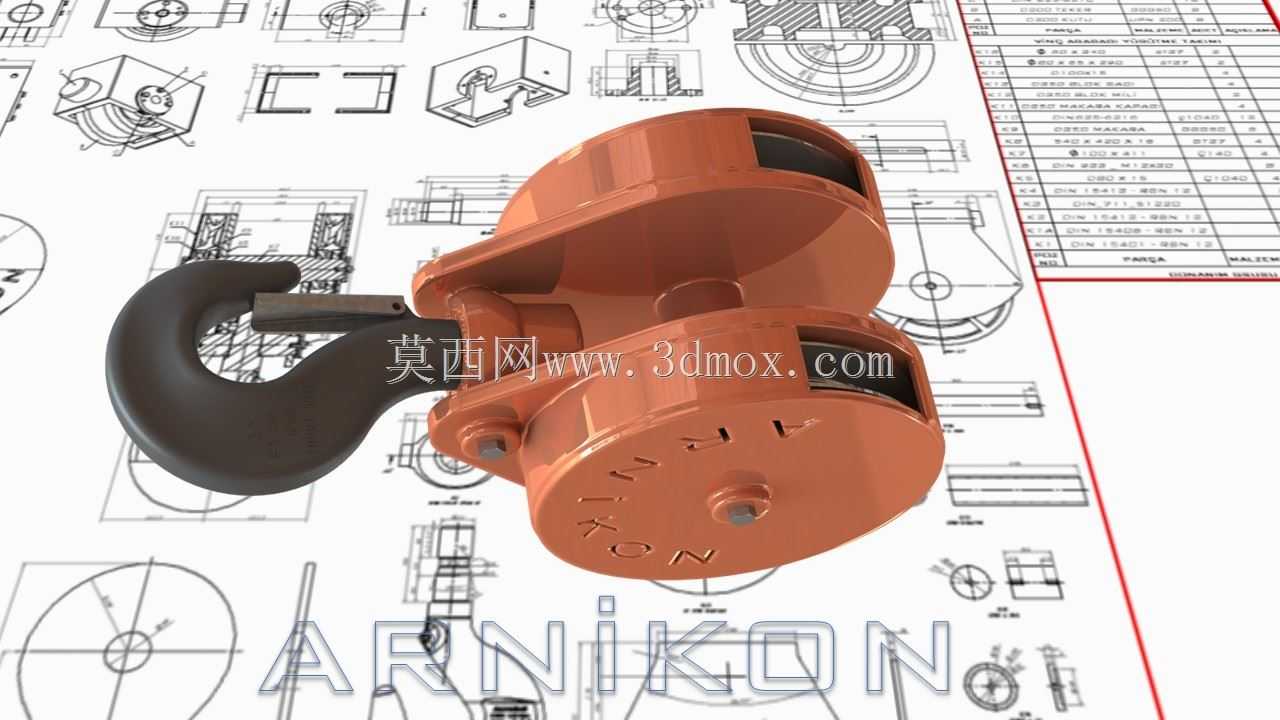

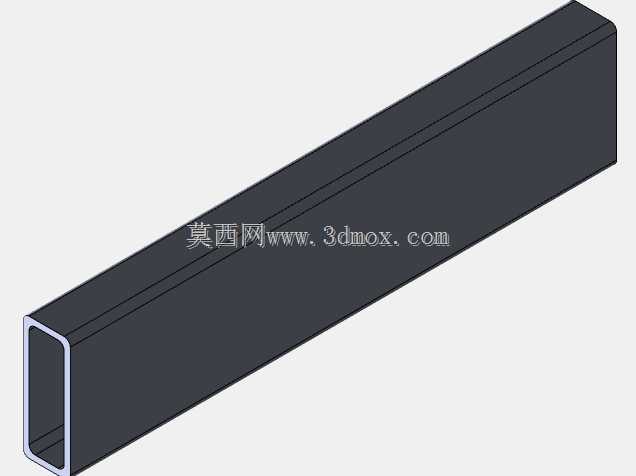

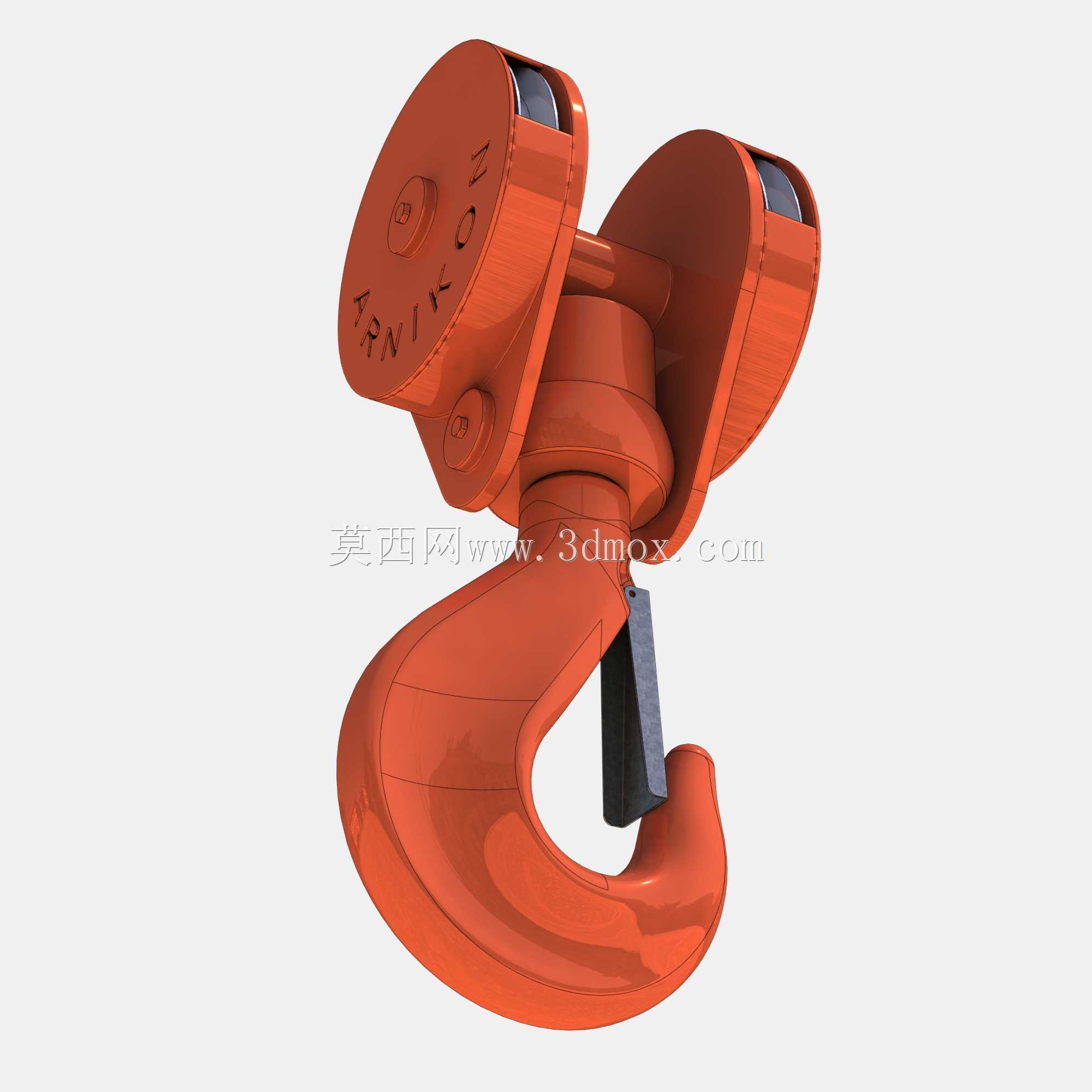

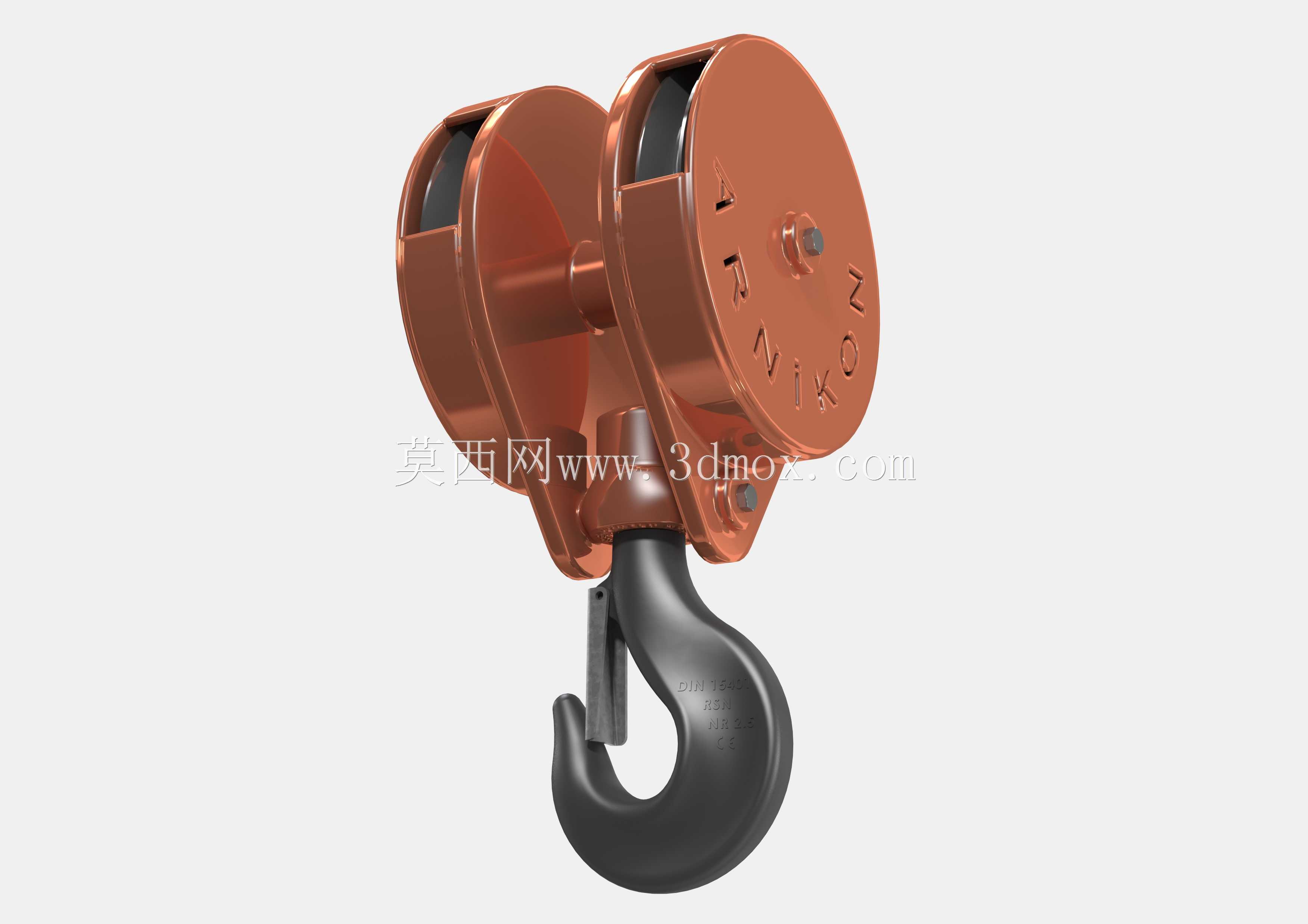

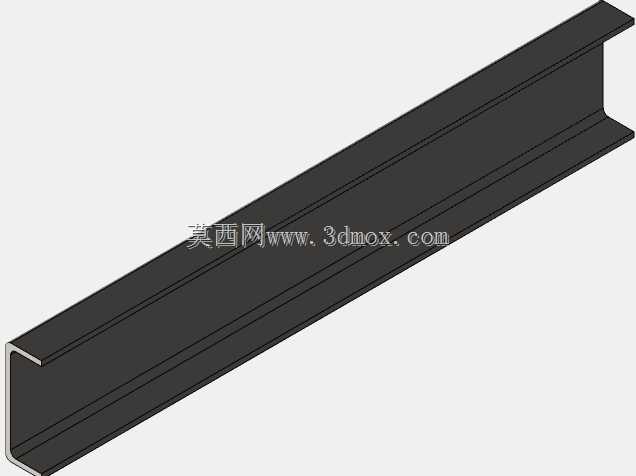

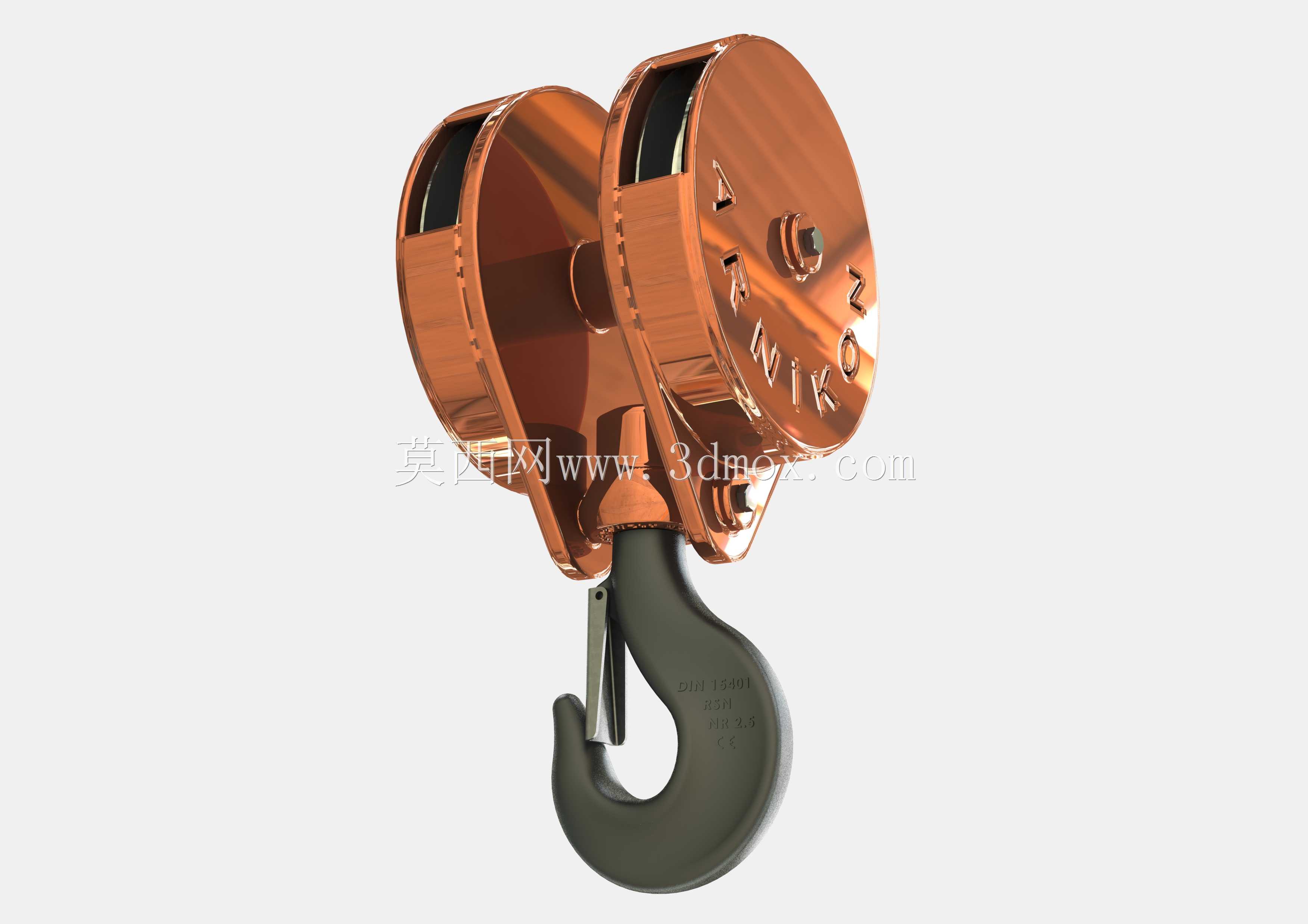

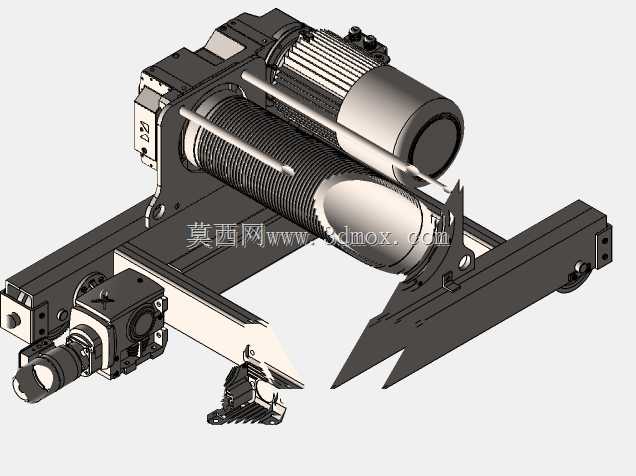

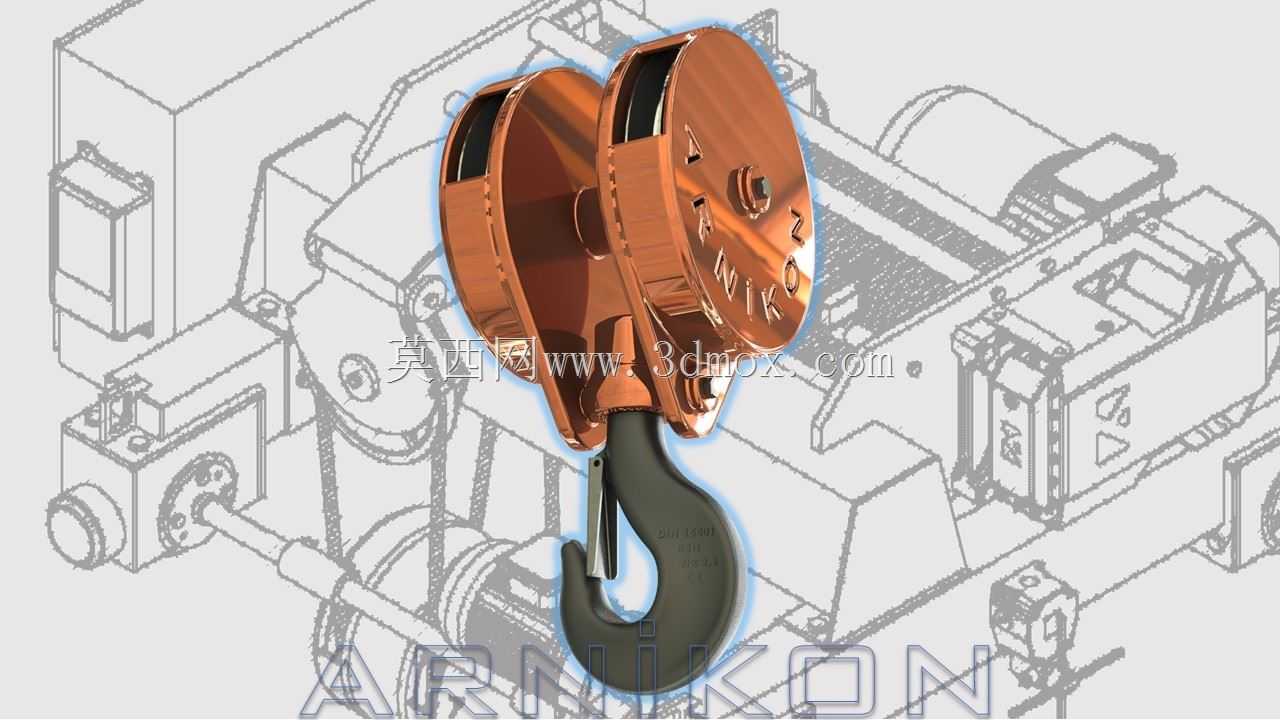

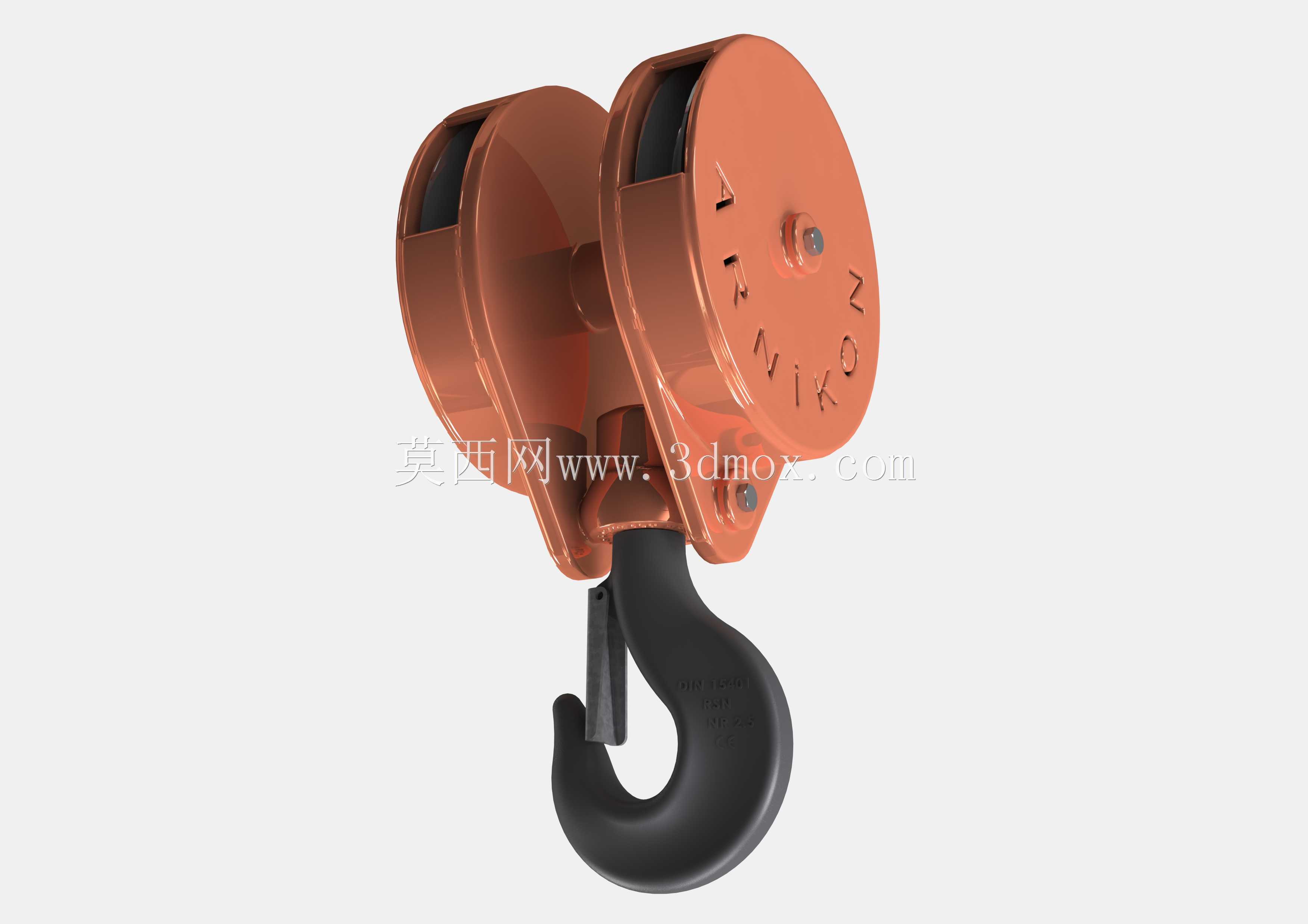

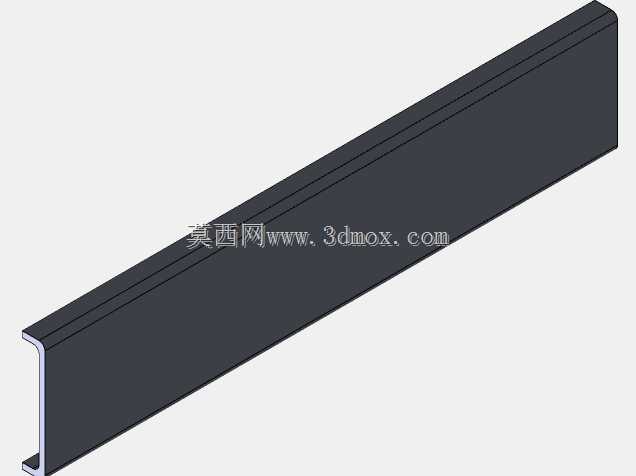

　　从结构设计逻辑来看，双主梁的排布形式是保障重载能力的核心，两根平行的主梁沿轨道跨度方向布设，相比单梁结构能大幅提升主梁截面的抗弯模量，在同等自重下能承载更高的额定负载，同时主梁上布设的小车运行轨道能让起升机构沿主梁方向平稳移动，配合大车沿厂房纵向的行走动作，就能覆盖矩形作业范围内的所有点位。起升机构的卷筒、滑轮组、钢丝绳排布都经过载荷校核，确保在额定负载下各受力部件的应力都在材料许用应力范围内，制动系统采用常闭结构，在断电状态下能自动锁止起升与行走机构，避免重物溜钩、设备滑行引发的安全隐患。

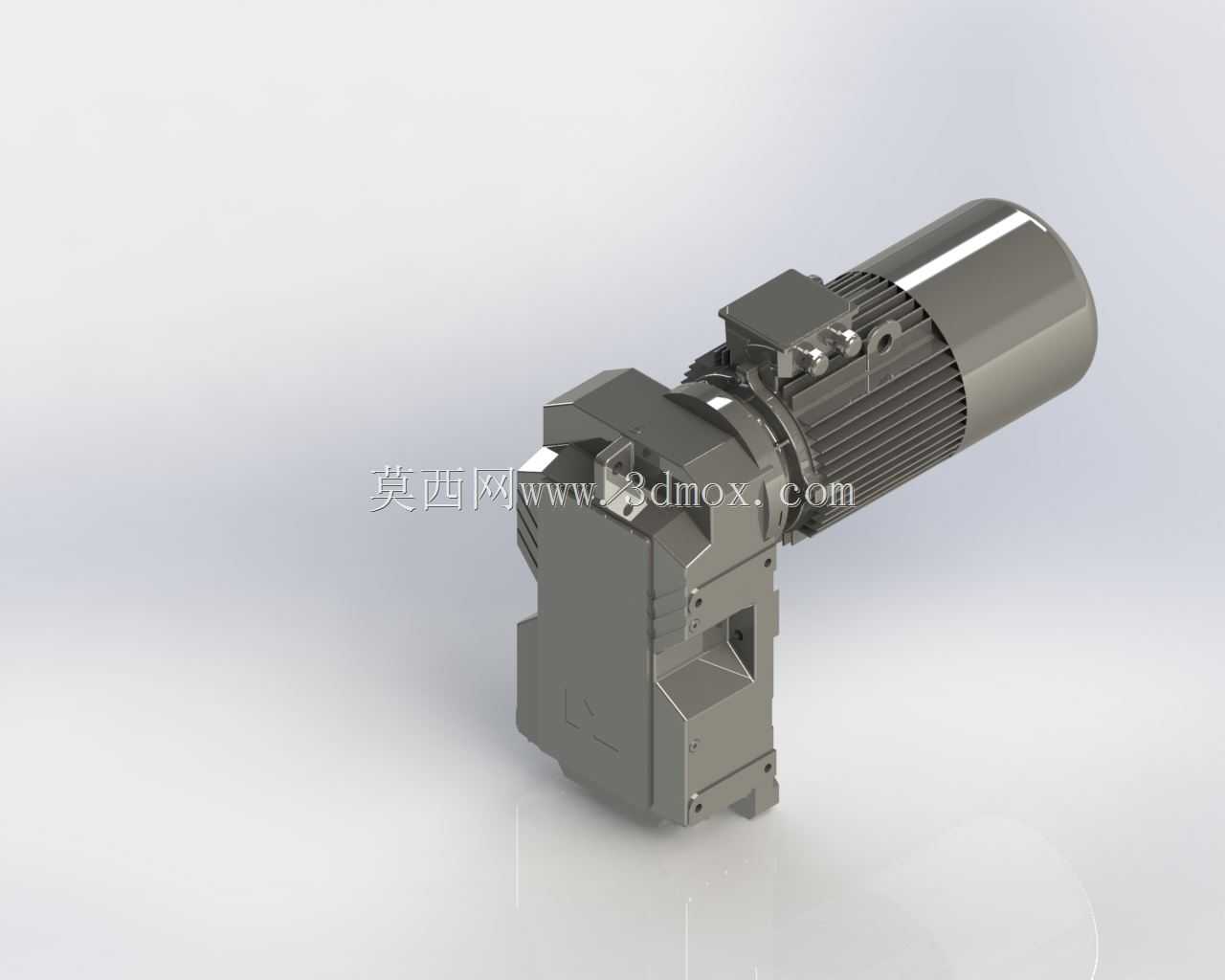

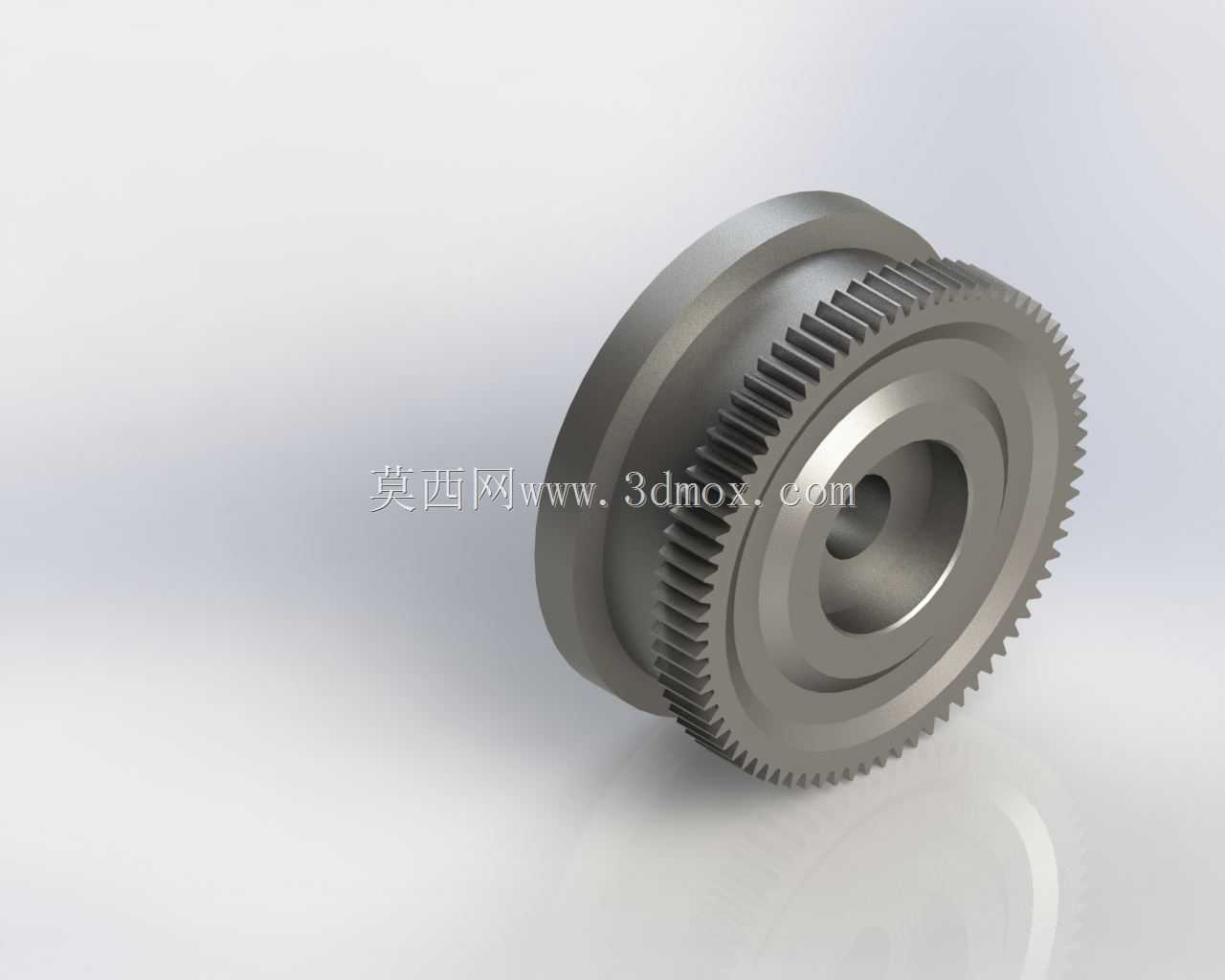

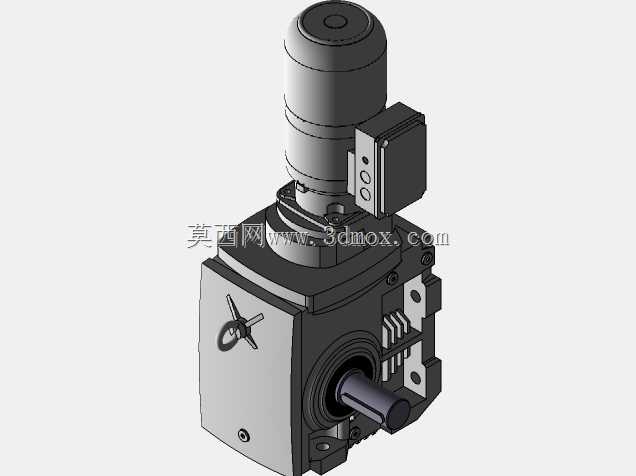

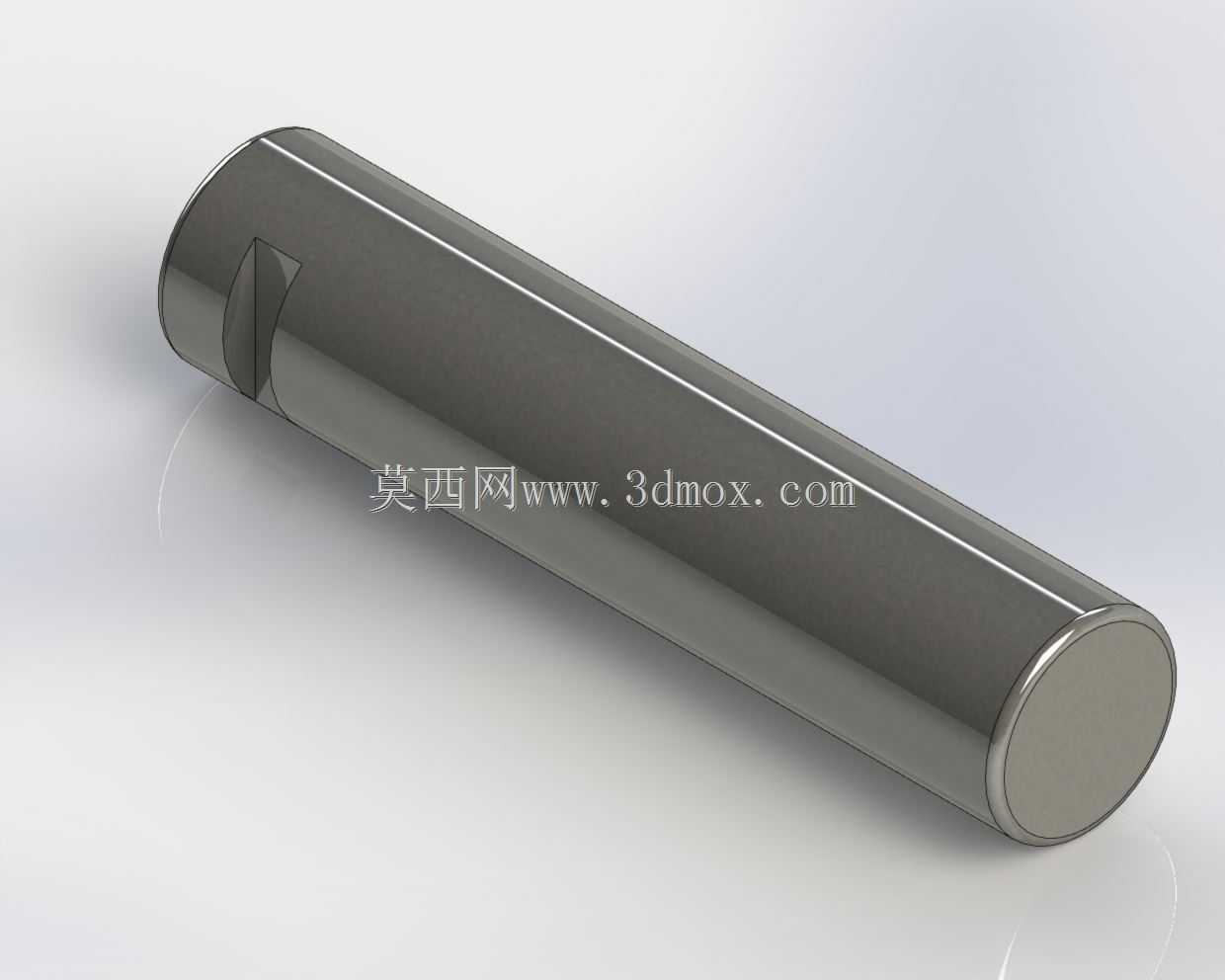

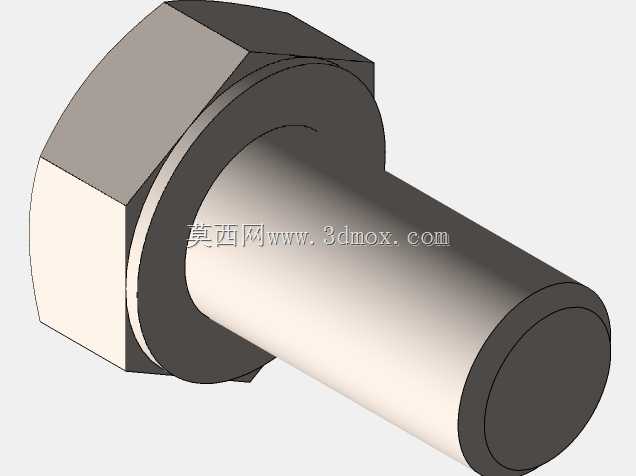

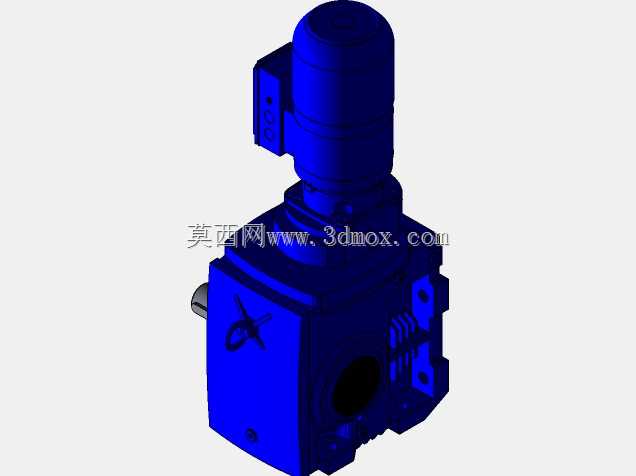

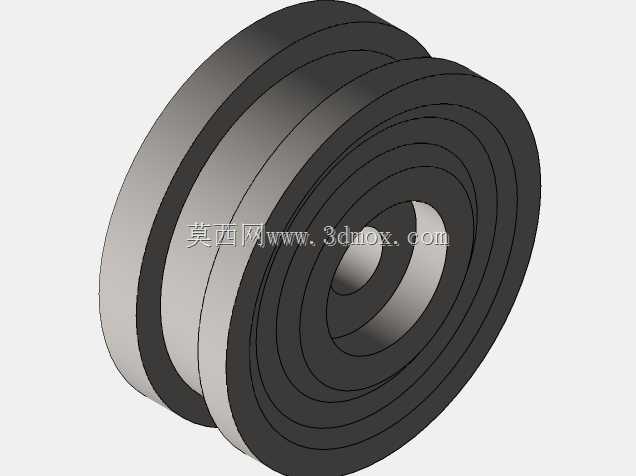

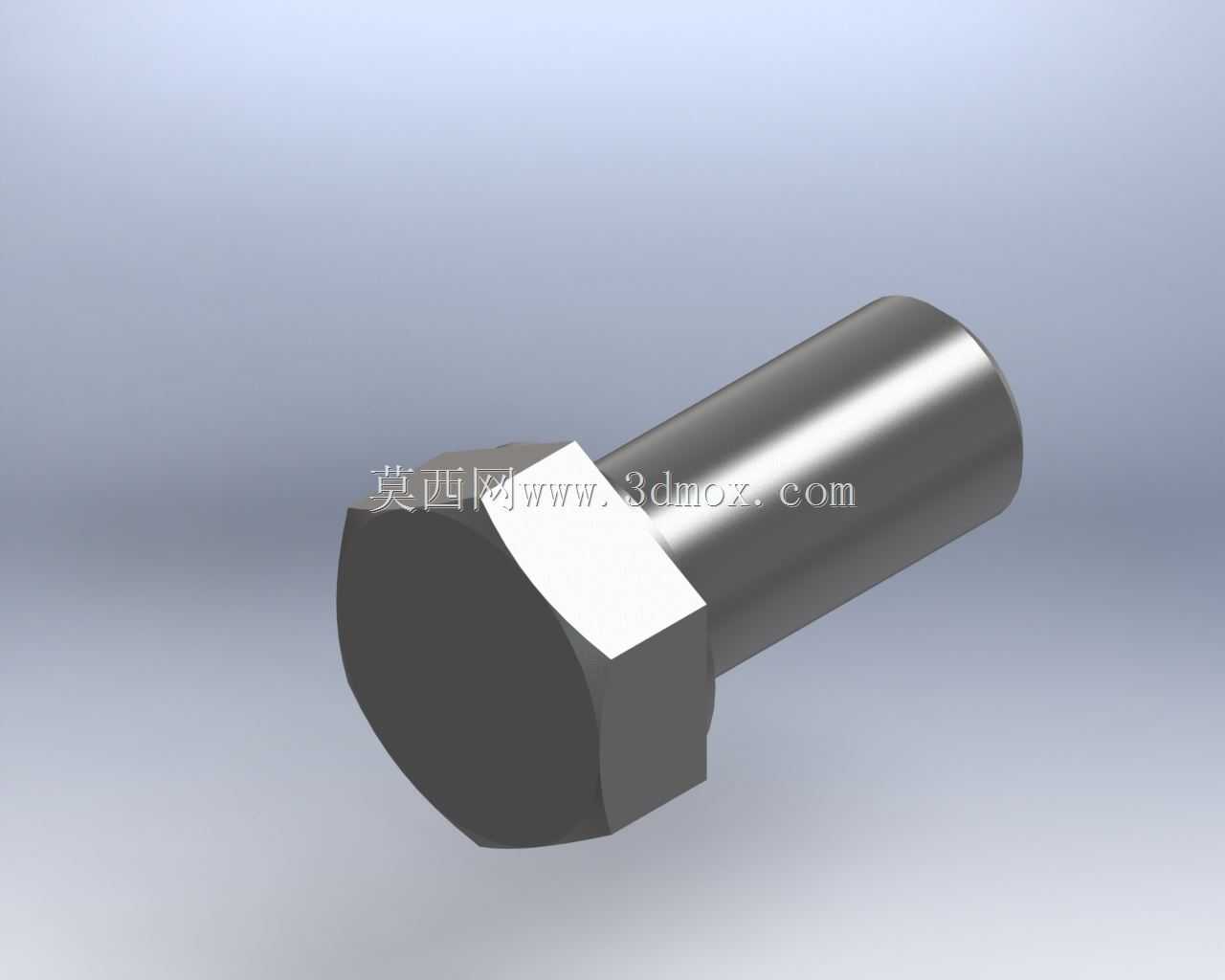

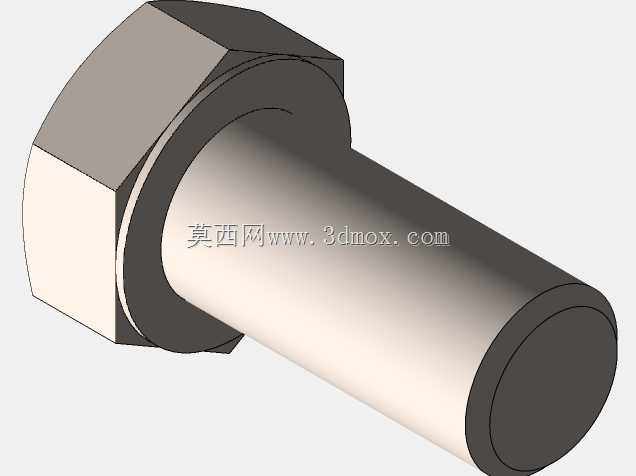

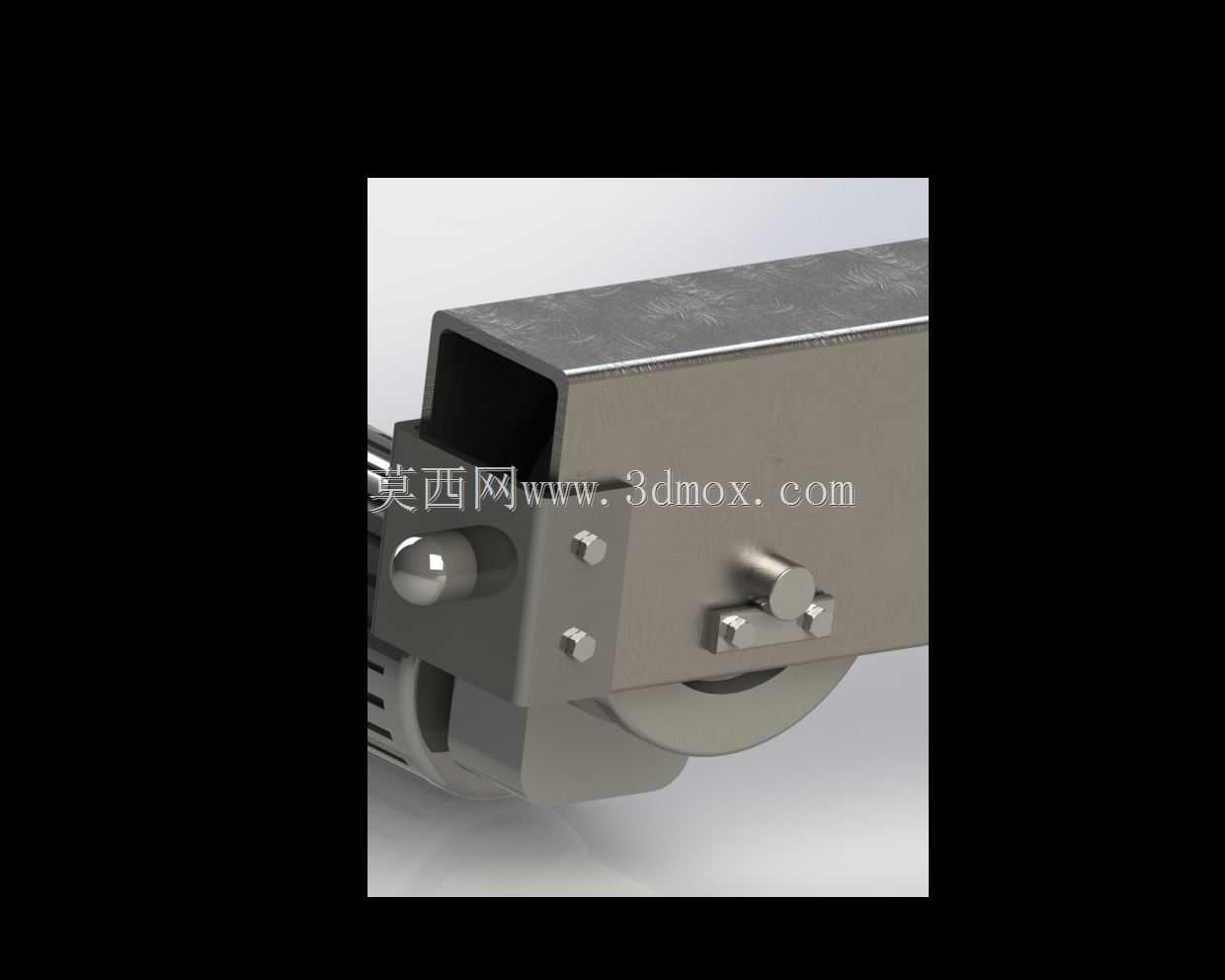

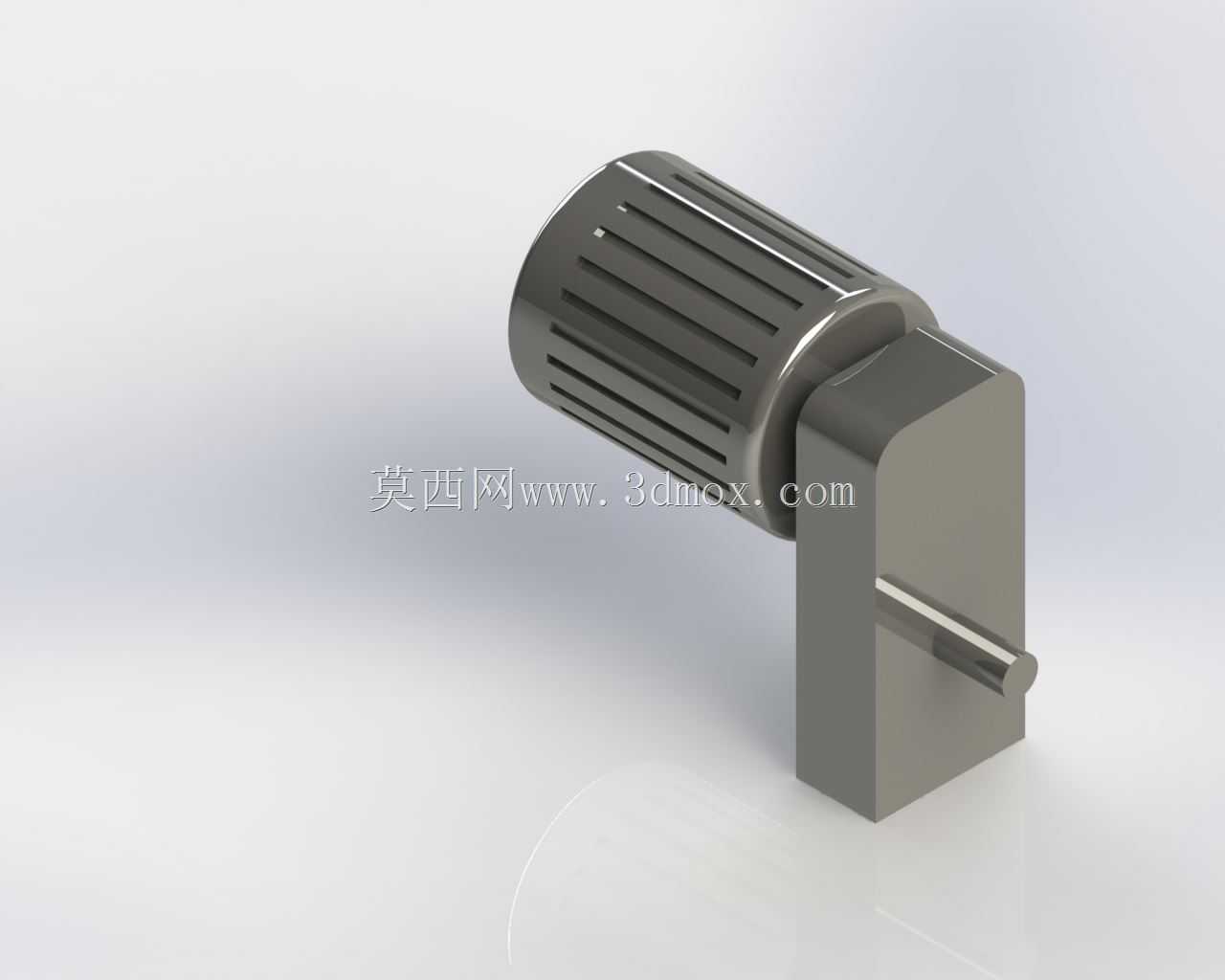

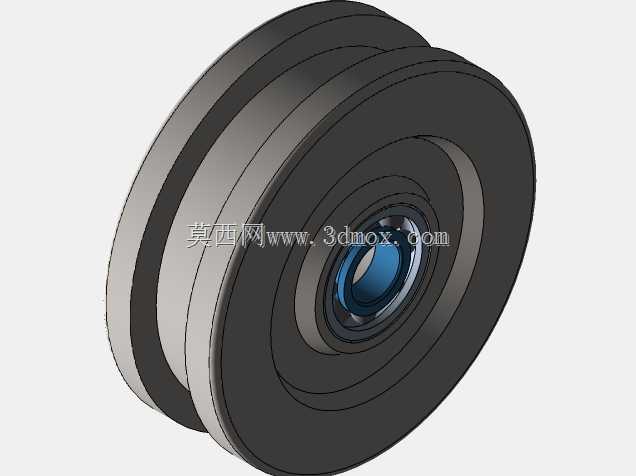

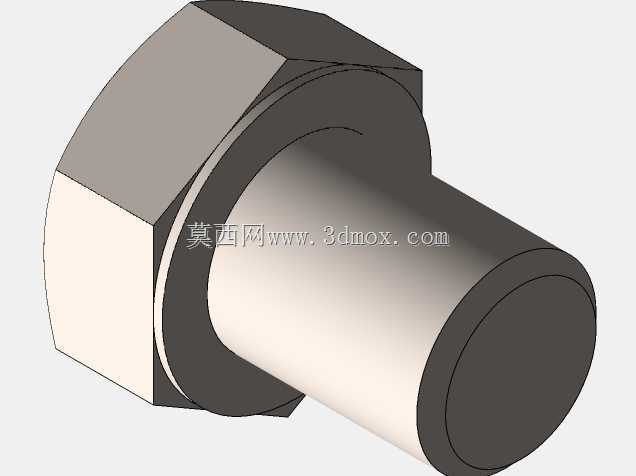

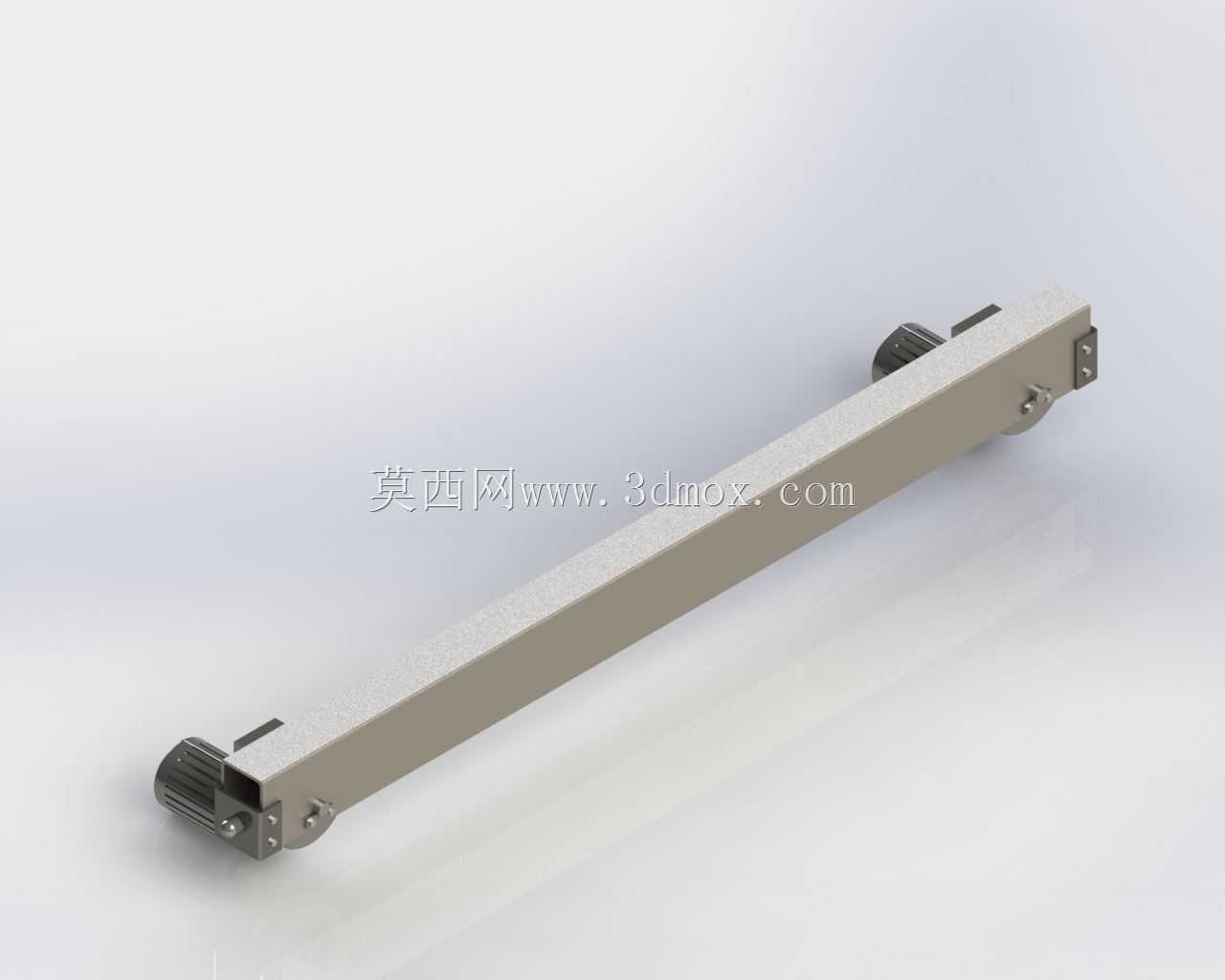

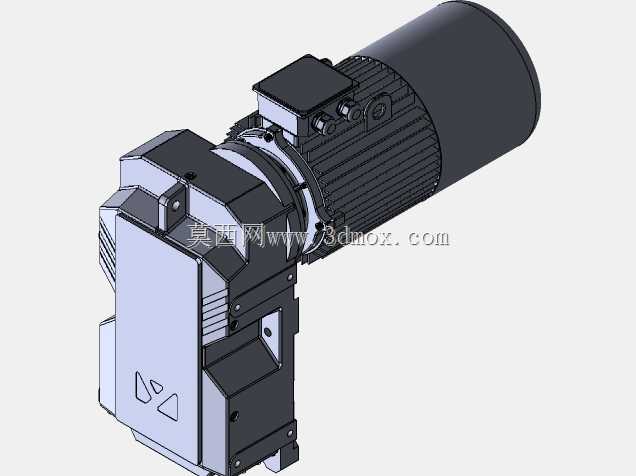

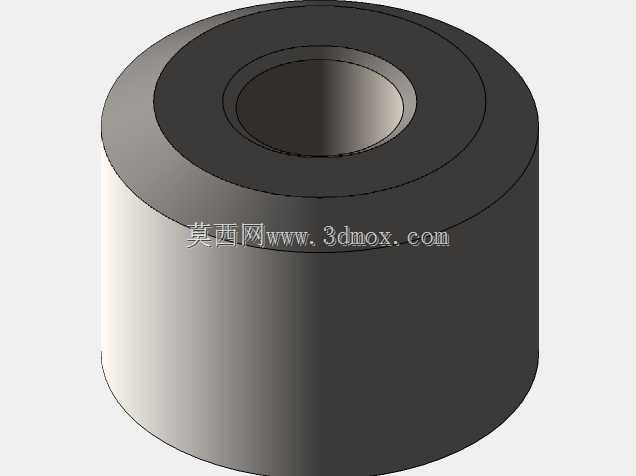

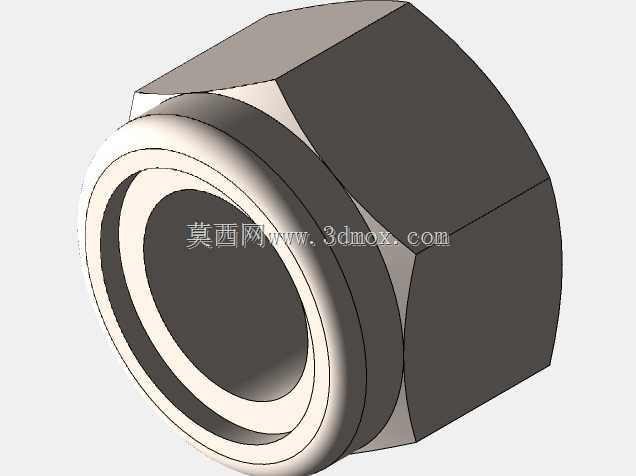

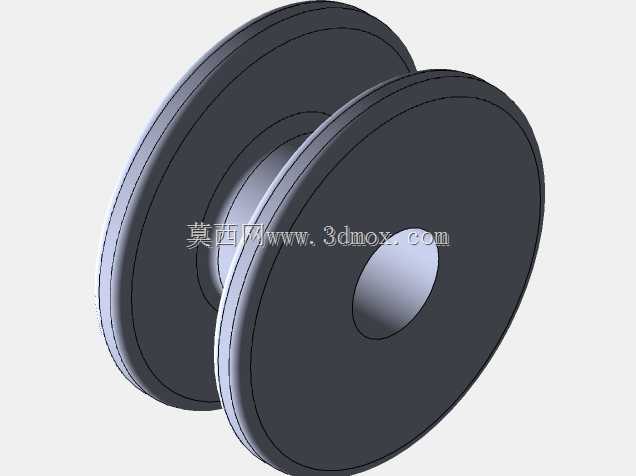

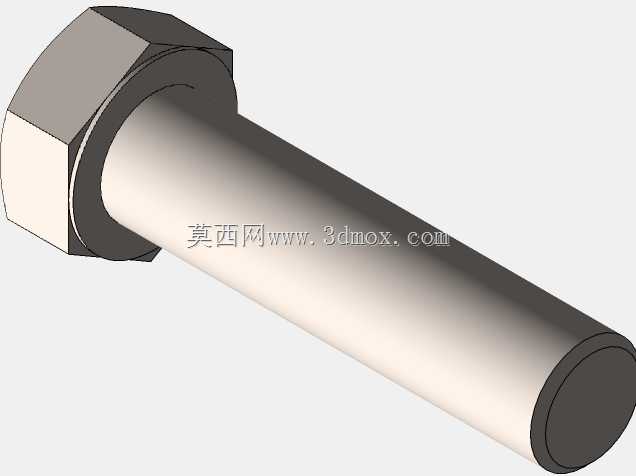

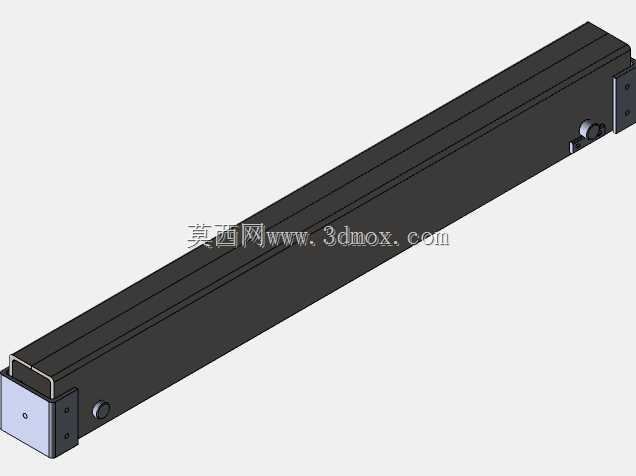

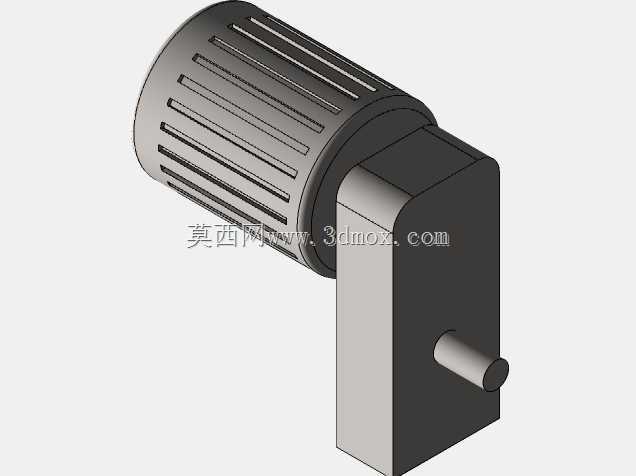

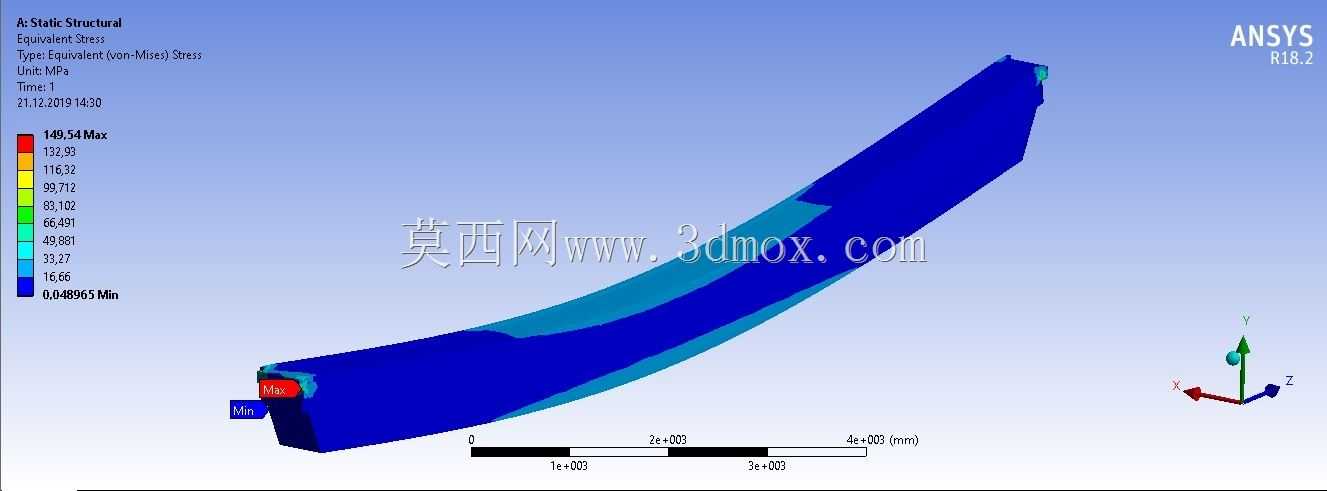

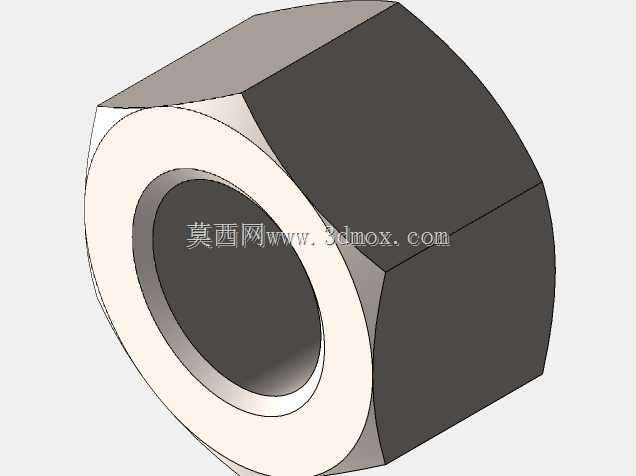

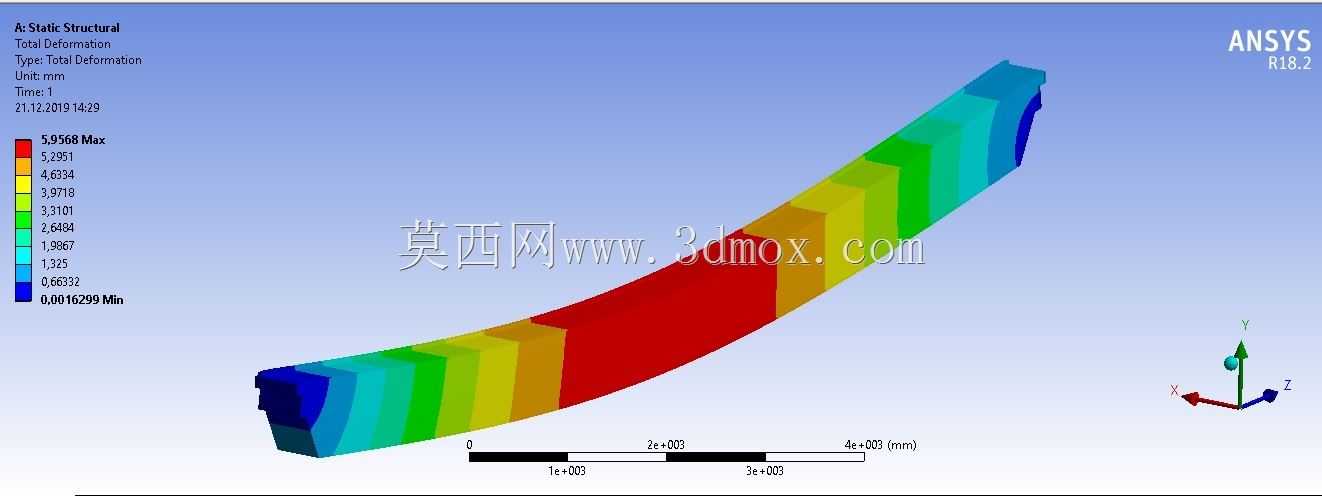

　　设计过程中首先要匹配厂房的实际安装边界，轨道的安装标高要结合厂房立柱的牛腿承重能力确定，主梁的跨度要完全匹配两侧轨道的中心距，不能出现尺寸偏差导致大车运行卡滞；小车的轮距要匹配主梁上的轨道间距，起升机构的最低落位高度要满足作业面的最低取件需求，最高起升高度要避开厂房顶部的屋架、管线等固定障碍物，预留足够的安全运行间隙。设备的行走轮组采用带轮缘的结构，能在运行过程中自动导向，避免脱轨风险，各行走机构的驱动电机采用同步控制，确保两侧大车行走轮转速一致，不会出现啃轨、偏斜运行的问题。在实际作业过程中，这类设备的操作需要匹配对应的载荷限制装置，当起吊重量接近额定负载时会触发预警，超过额定负载时会自动切断起升动力，避免过载引发结构变形、钢丝绳断裂等风险。主梁的刚度设计要满足额定负载下的下挠量要求，避免起吊重物时主梁变形过大导致小车运行阻力陡增，甚至出现爬坡、溜车的问题。端梁与主梁的连接采用高强度螺栓配定位销的结构，既能保证连接强度，也能在设备进场安装时拆分运输，适应厂房入口的尺寸限制，不需要在现场进行大量焊接作业，降低安装难度与现场施工的质量风险。

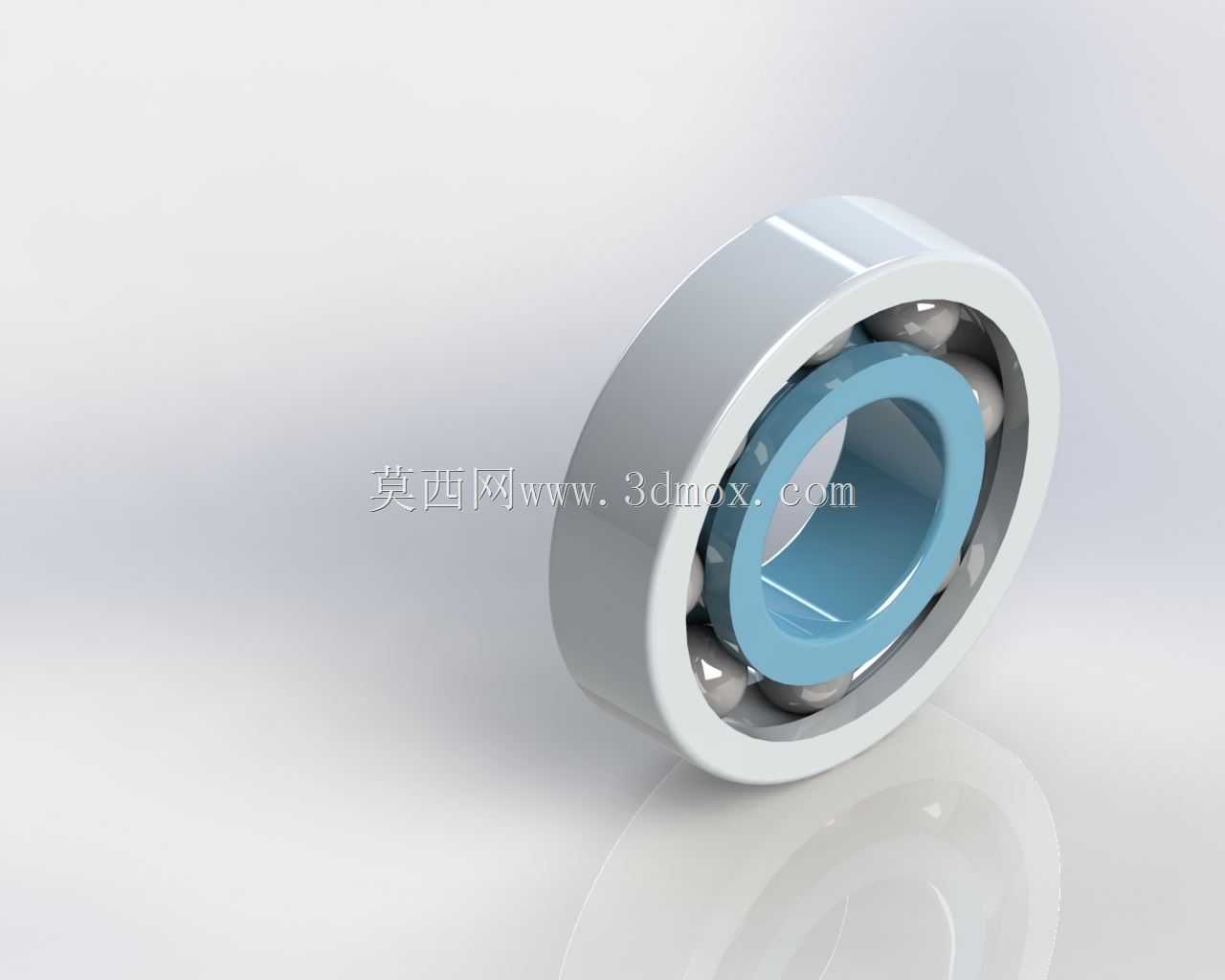

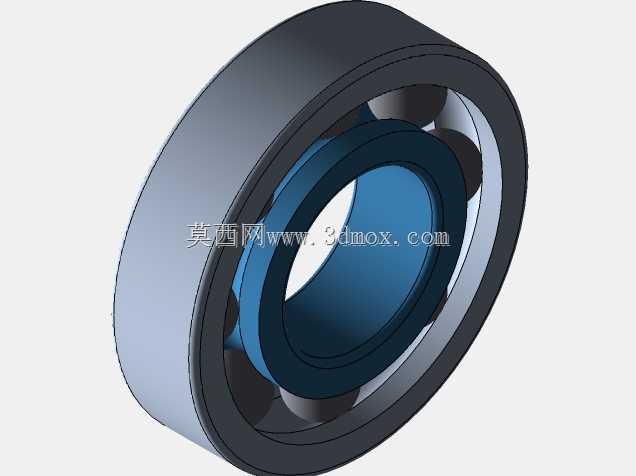

　　供电系统采用滑触线或者电缆卷筒的形式，沿大车运行方向布设，避免电缆在设备运行过程中出现拖拽、磨损、缠绕的问题，所有的电气控制线路都沿主梁、端梁的内部线槽布设，外部设置防护盖板，避免车间内的金属切屑、粉尘、油污侵蚀线路，提升电气系统的运行可靠性。操作端可以根据车间的实际需求选择驾驶室操作或者无线遥控操作，驾驶室通常布设在主梁的一端，操作人员能清晰观察到作业范围内的所有点位，遥控操作则能让操作人员在更安全的位置观察重物起吊状态，适配不同的作业场景需求。这类设备的日常维护点主要集中在行走轮的轴承润滑、钢丝绳的磨损检查、制动片的间隙调整、轨道连接螺栓的紧固等部位，只要按周期做好维护，就能在重载作业场景下保持长期稳定的运行状态，为车间内的大吨位物料流转提供可靠的设备支撑。
