移动式泡沫塑料包装机三维结构设计

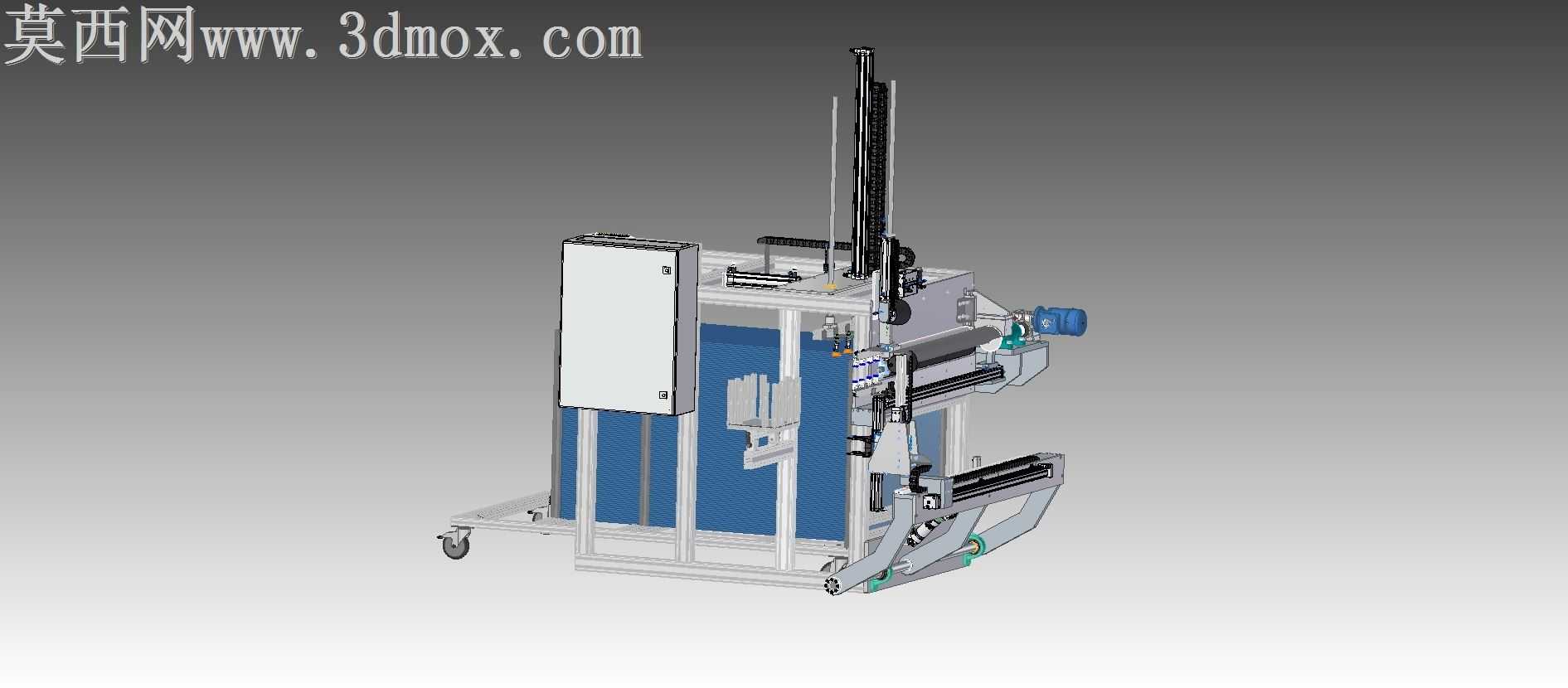

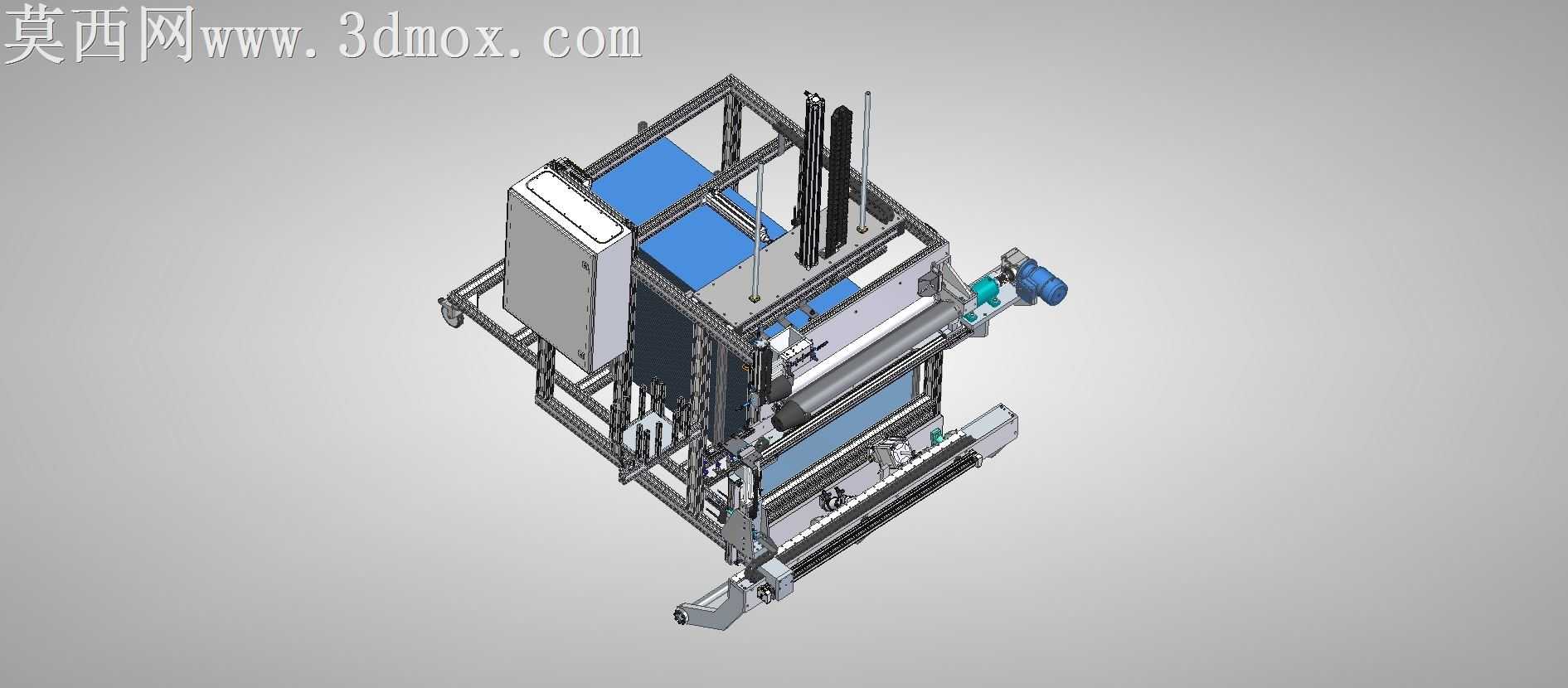

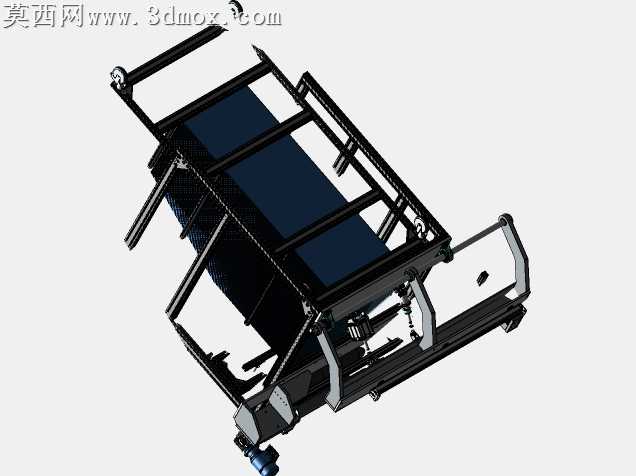

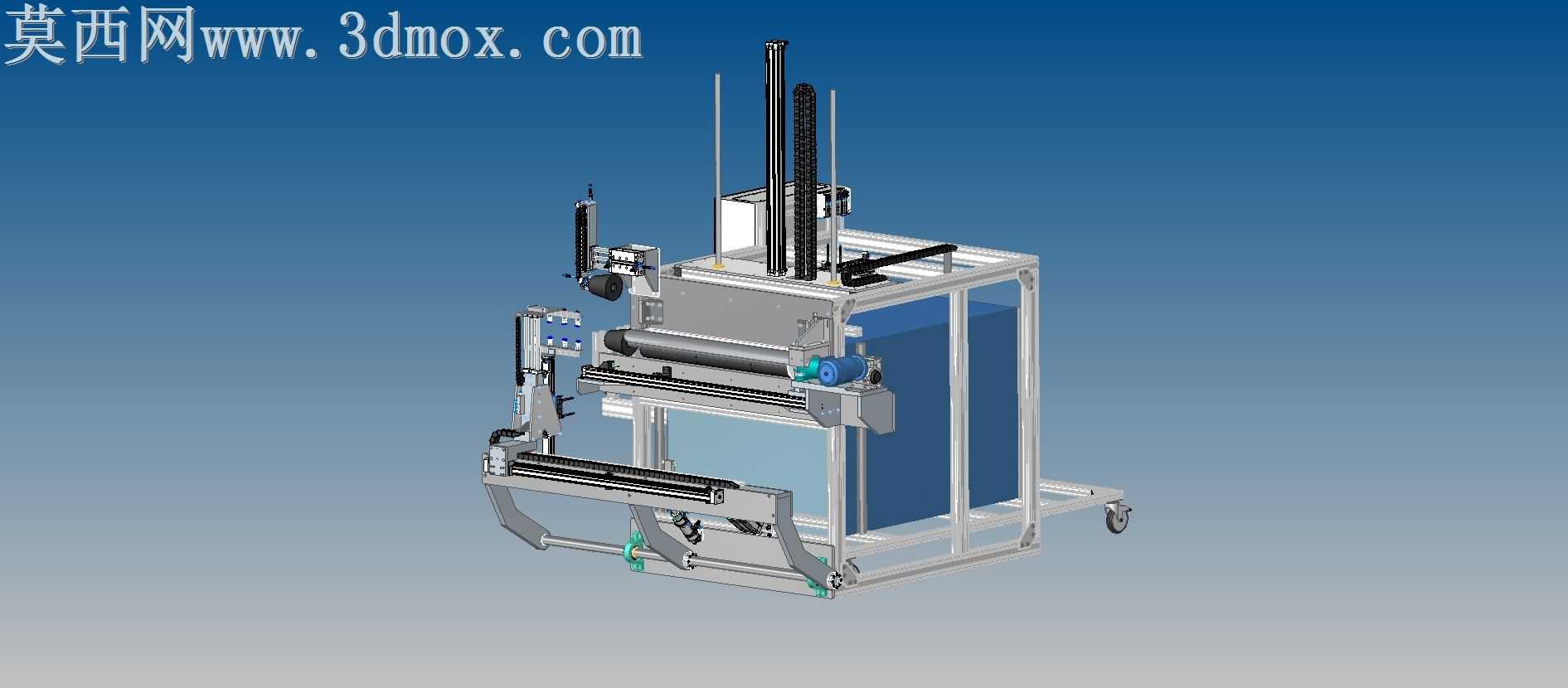

本作品为移动式泡沫塑料包装机的三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体功能模块的布局划分，再逐一细化各零部件的结构细节，确保各运动部件之间无干涉、装配逻辑符合实际生产装配要求。整体机架采用工业铝型材搭建框架结构，建模时精准还原铝型材的槽道、连接角件的安装位，底部配置带刹车的万向脚轮，还原设备可灵活移动、工位切换后可锁止固定的功能特性。设备的执行机构部分，分别建模了垂直升降模组、水平移送模组、泡沫包覆执行组件，其中垂直升降部分采用线性导轨搭配传动丝杆的结构，建模时还原了导轨滑块、丝杆螺母、驱动电机的安装配合关系，水平移送部分设置双导向轴保证移送过程的平稳性，末端的泡沫包覆夹爪采用仿生开合结构，可适配不同尺寸的待包装工件完成泡沫材料的包覆作业。渲染阶段针对不同部件赋予对应材质，铝型材框架赋予磨砂银白金属材质，传动部件赋予光亮钢材材质，脚轮的橡胶轮面赋予哑光黑色橡胶材质，电气控制盒赋予哑光工程塑料材质，背景采用渐变蓝灰色调突出设备主体，渲染时添加柔和的环境光与定向补光，清晰呈现各部件的结构层次与装配关系，避免出现阴影过暗遮挡结构细节的问题。设计过程中充分考虑设备的实用性，将控制阀体、操作按钮集中布置在设备侧方的操作位，方便操作人员近距离调试与操作，走线槽沿铝型材槽道内置布置，保证设备外观整洁同时避免线路干涉运动部件，整体结构紧凑，移动灵活，可适配车间内不同工位的泡沫塑料包装作业需求，建模过程中所有配合面均预留合理的装配公差，符合实际机械加工与装配的工艺要求，各运动模组的行程参数经过反复校核，确保包装作业过程中动作连贯、包覆到位，不会出现行程不足或超程碰撞的问题。
