双活塞直线式粘性液体灌装机结构设计

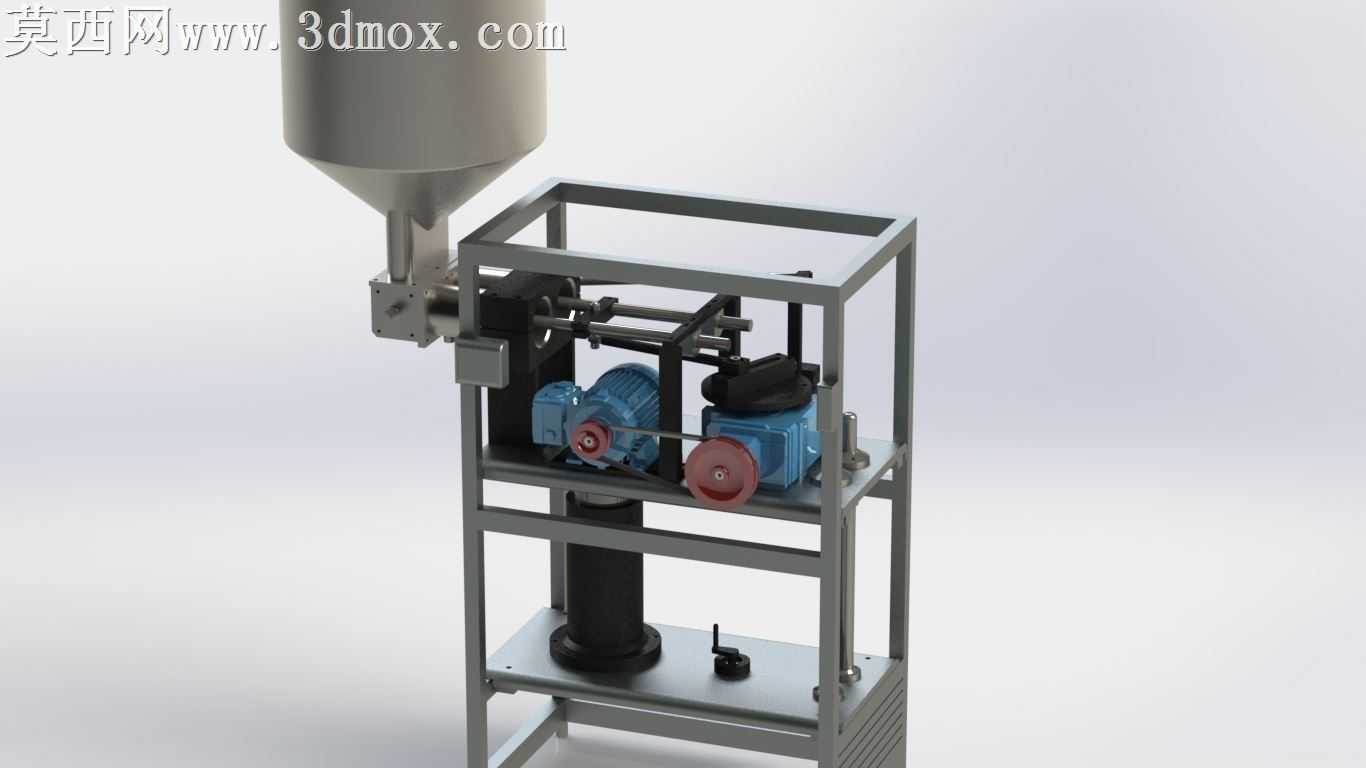

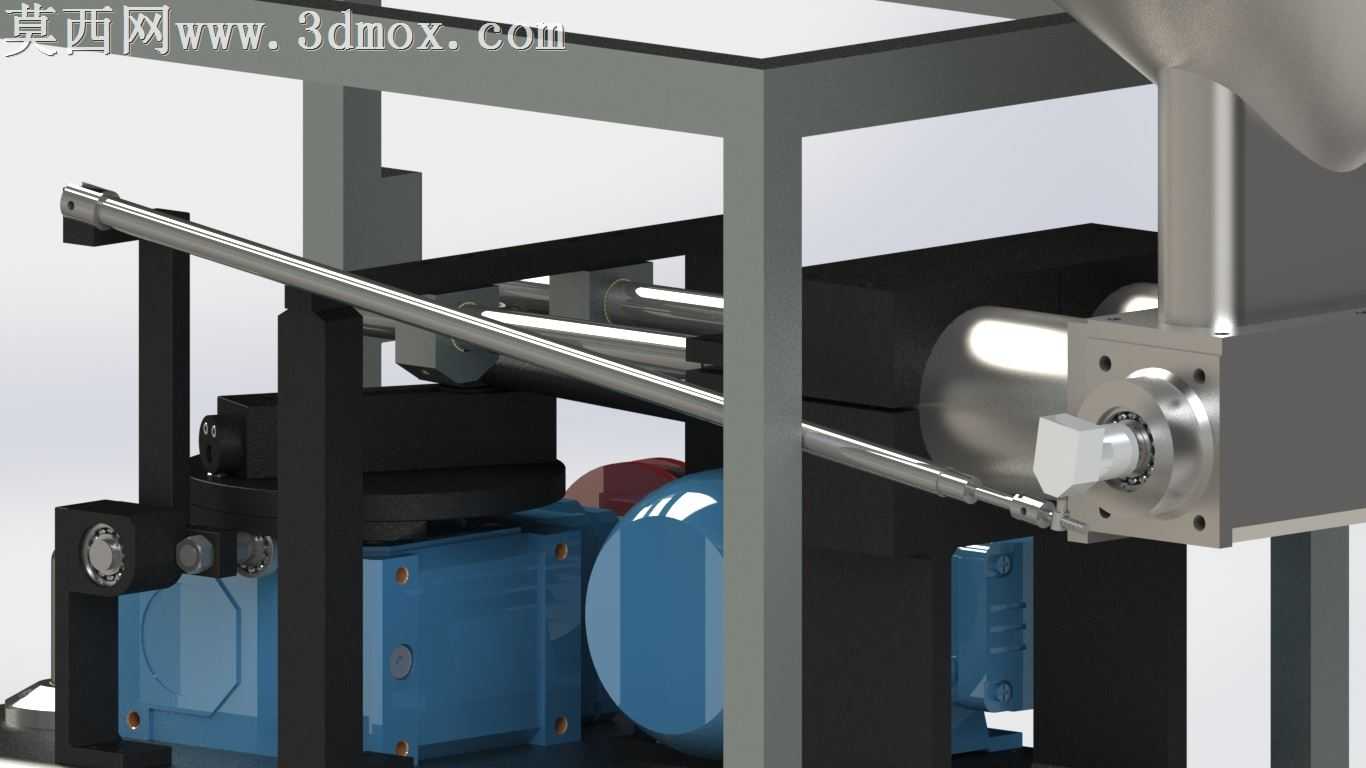

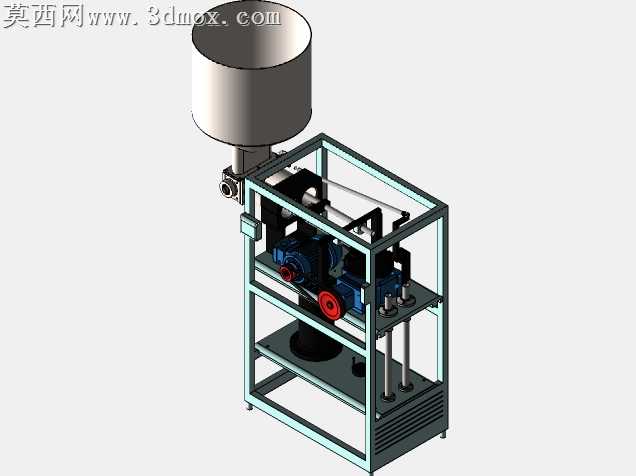

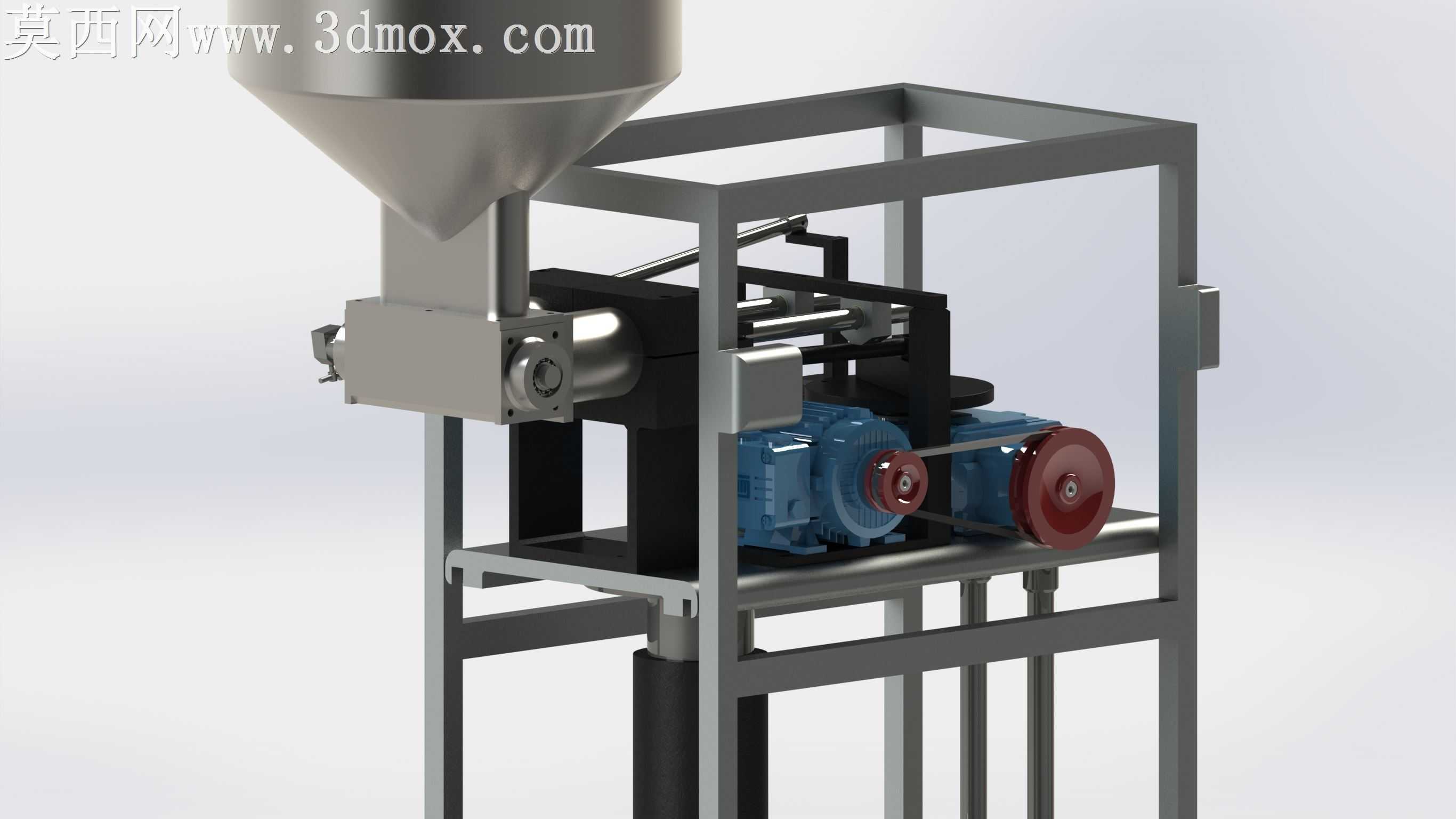

本作品为针对粘性液体灌装工况设计的双活塞直线式填料灌装设备三维模型，整体建模过程严格参照真实量产灌装设备的结构比例与装配逻辑完成，所有零部件均按照实际加工尺寸进行1:1还原，无结构缺失与装配干涉问题。模型整体采用方管焊接机架作为承载主体，机架建模时还原了型材拼接的焊缝位置与安装孔位细节，上层承载平台预留了动力组件、灌装主体的安装定位孔，底部设置可调支撑脚结构，可模拟实际设备安装时的水平调节功能。设备上部设置锥形储料料斗，料斗建模时还原了内壁的光滑导流曲面，出料口与下方活塞灌装腔体采用快装连接结构，方便实际使用时的拆装清洗；活塞灌装组件采用直线卧式双活塞布局，建模时还原了活塞缸筒的内壁精度特征、活塞杆的导向轴套结构、以及进料出料的单向阀组结构，可清晰展示活塞往复运动时的吸料、推料动作逻辑，精准还原粘性液体灌装时的计量控制原理。动力传动部分建模还原了减速电机、带轮传动组件、曲柄连杆传动结构，其中减速电机的散热筋、接线盒、输出轴端的密封结构均做了细致还原，大小带轮的轮槽、V型带的张紧结构、曲柄的偏心调节结构都完整呈现，可直观展示电机旋转运动转换为活塞直线往复运动的传动路径，偏心调节结构的建模也还原了灌装量程调节的实现逻辑。渲染阶段针对不同零部件赋予了对应真实材质：机架部分赋予哑光喷塑金属材质，料斗与活塞缸体赋予镜面不锈钢材质，带轮赋予铸铁哑光材质，V带赋予黑色橡胶材质，电机外壳赋予蓝色喷塑金属材质，透明护罩部分赋予高透亚克力材质，整体渲染光影柔和，可清晰区分不同结构部件的位置与功能。设计过程中充分考虑粘性液体灌装的实际工况，活塞组件的密封结构做了针对性设计，避免高粘度物料输送时的泄漏问题，传动部分的张紧结构、轴承支撑结构均按照实际负载进行布局，保证设备运行的稳定性，料斗的锥角设计也充分考虑粘性物料的流动性，避免物料架桥残留，整体结构紧凑，布局合理，可直接用于灌装设备的结构参考、教学演示以及方案验证使用。
