冲孔刀自动包装机用弧形定位支座结构

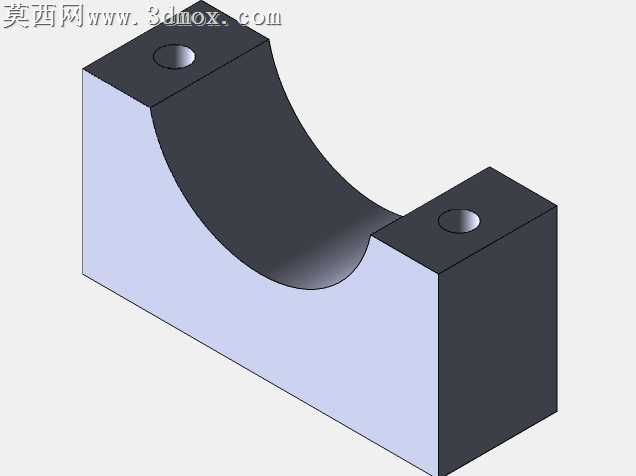

本构件为冲孔刀自动包装机配套的弧形定位支座，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械加工工艺要求，对各特征尺寸做了公差适配预留，确保后续生产加工的可实现性。模型渲染阶段采用哑光金属材质模拟实际加工后的钢制构件质感，对弧形内槽面做了细微的粗糙度纹理处理，还原铣削加工后的表面效果，两端安装块的顶面做了高亮金属质感区分，突出安装孔位的定位特征，整体光影采用斜向45度主光源搭配环境补光，清晰展现构件的立体轮廓与结构边界。从结构设计来看，构件主体由左右两个对称的矩形安装块与中间下凹的弧形承托槽一体化构成，左右安装块顶面各设置一个同轴的沉头安装孔，用于将整个支座固定在包装机的机架工位上，沉孔设计可保证安装螺栓头部完全埋入块体内部，避免突出结构干涉冲孔刀的上下料动作；中间的弧形内槽为核心工作接触面，槽体弧度与待包装冲孔刀的刀杆外径完全匹配，可实现冲孔刀放置后的自动对中定位，防止包装过程中工件发生偏移歪斜。设计思路上充分考虑了包装工位的实际使用需求，整体结构无多余冗余特征，块体与弧形槽的过渡位置做了小圆角处理，既避免应力集中提升构件的结构强度，也能防止锐角边划伤操作人员或工件表面；支座的前后端面保持平齐，可适配相邻工位的挡料机构安装，底部为完整平面，可保证安装后与机架台面完全贴合，提升整体支撑稳定性。建模过程中对安装孔的深度、弧形槽的曲率半径、块体的壁厚等关键参数做了关联约束，后续可根据不同规格冲孔刀的尺寸需求快速调整参数完成适配改型，大幅缩短同系列工装构件的设计周期，模型的所有特征均保留了可编辑的建模历史，方便后续做工程图导出与数控加工编程使用。
