4英寸与3英寸规格C形卡箍紧固工装

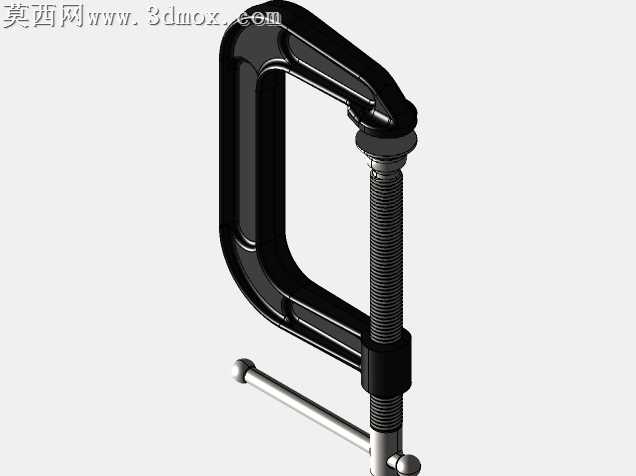

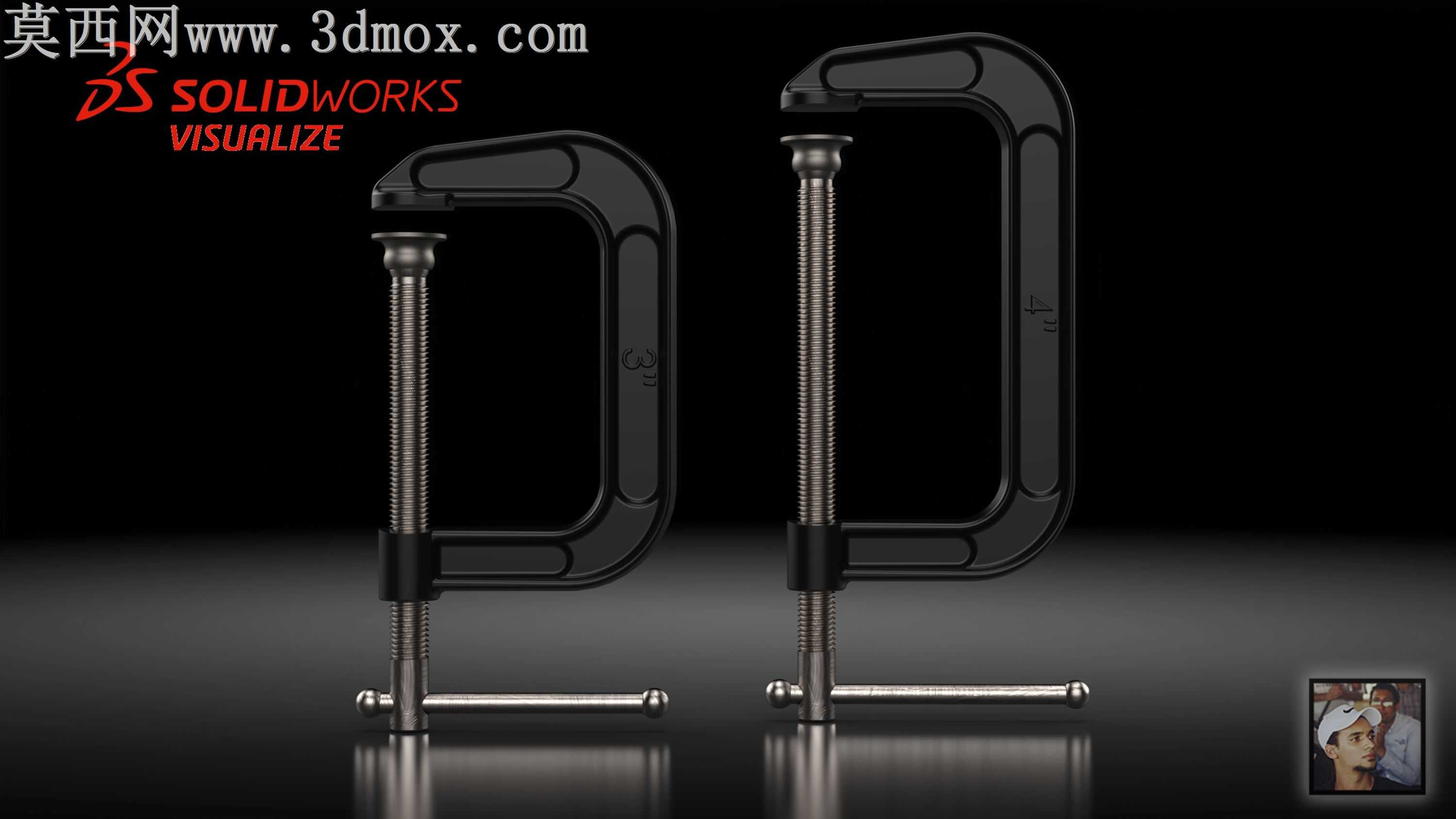

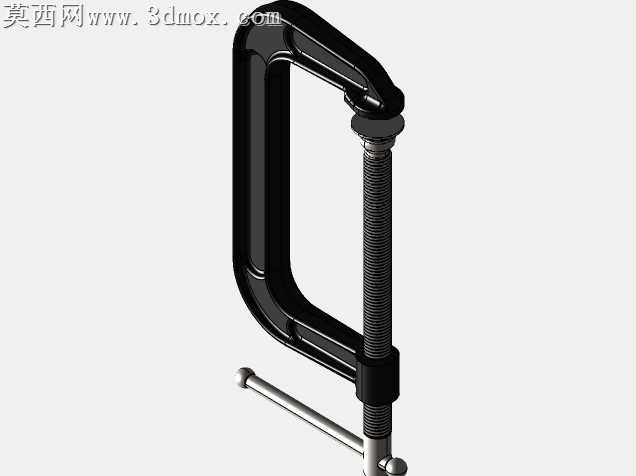

本次呈现的两款不同规格C形卡箍，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循手动夹紧工具的实际尺寸比例，分别对应4英寸与3英寸的夹持量程，完整还原了C形架体、调节螺杆、T型转动手柄、压头、锁紧滑块等全部功能部件的结构特征。建模阶段首先绘制C形架体的轮廓草图，通过拉伸、倒圆角、拔模等特征操作完成架体主体构建，架体的C型开口弧度经过反复校验，保证夹持作业时的受力均匀性，避免应力集中导致架体变形；随后构建传动螺杆结构，精准还原螺杆表面的梯形螺纹特征，螺纹牙距、牙型角度完全匹配手动夹具的传动标准，保证螺杆转动调节时的顺滑度与自锁性能，螺杆端部的球形压头采用球面特征构建，可在夹持工件时自适应贴合工件表面，减少压痕同时提升夹持稳定性。T型转动手柄按照人体工程学比例设计，手柄两端做圆弧过渡处理，匹配手动施力的操作习惯，架体上的锁紧滑块与螺杆采用间隙配合的装配关系，可在螺杆转动时平稳沿架体导轨滑动，实现夹持范围的无级调节。材质与渲染环节，架体部分采用发黑处理的高强度合金钢材质，渲染时调整金属材质的粗糙度、反射率参数，还原工业五金件表面的哑光磨砂金属质感，螺杆与手柄部分采用镀锌钢材材质，通过调整高光参数还原金属表面的亮泽质感，渲染场景采用深色渐变背景配合底部反光台面，借助专业渲染工具的光影追踪功能，模拟工作室柔光照明效果，清晰呈现卡箍各部件的结构轮廓与材质细节，同时输出通用三维格式文件，可适配多类三维设计软件直接调用，适用于工装夹具方案展示、手动工具结构教学、装配场景模拟等多种用途，模型各部件装配关系完整，可直接用于运动仿真模拟，直观演示卡箍的夹紧调节工作过程。
