带弯曲夹持功能的台虎钳结构设计

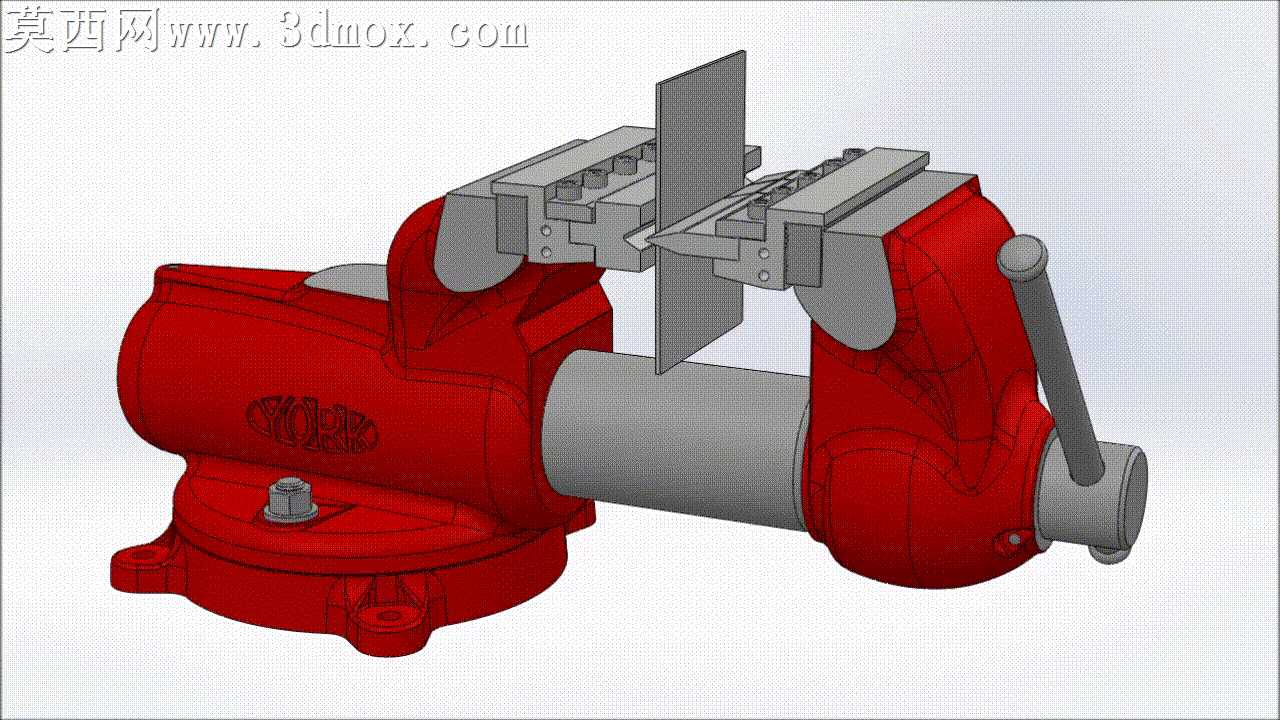

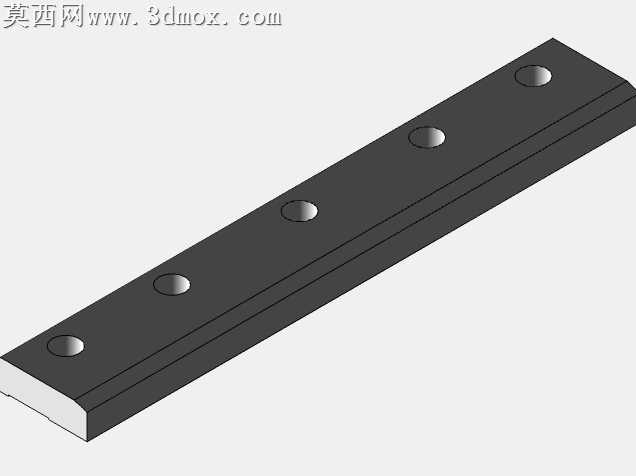

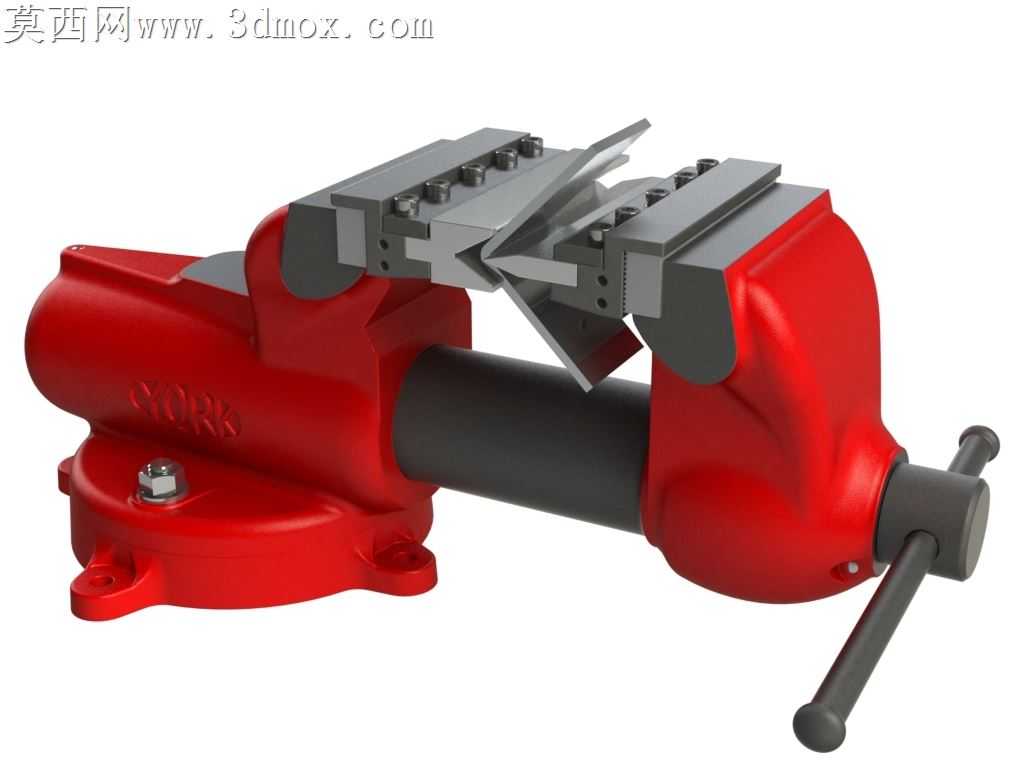

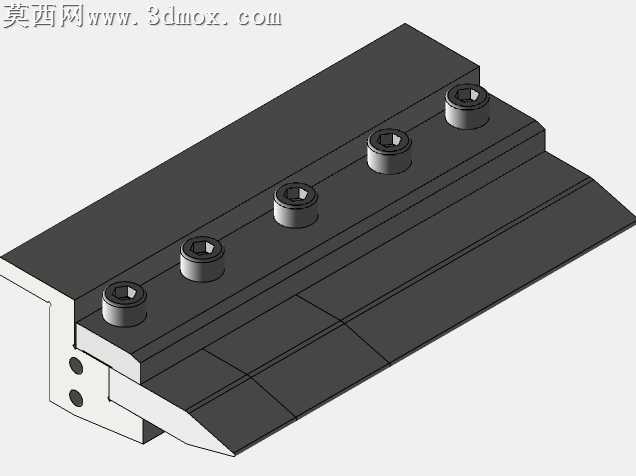

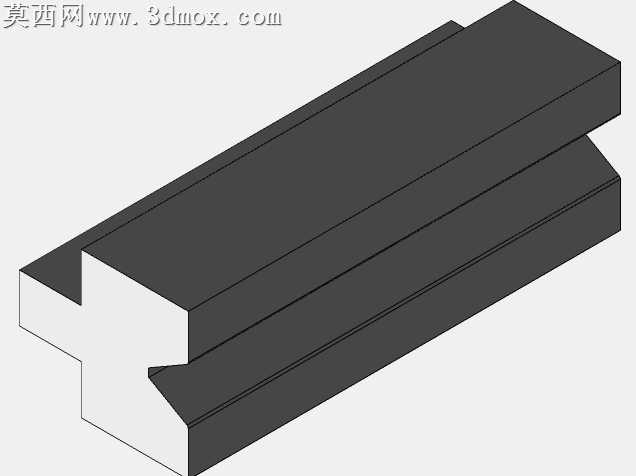

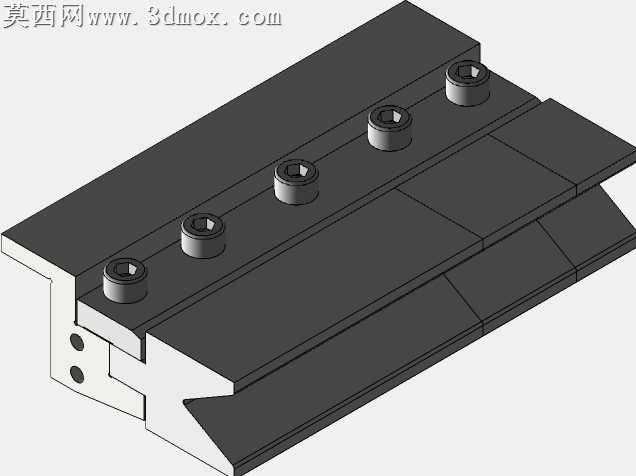

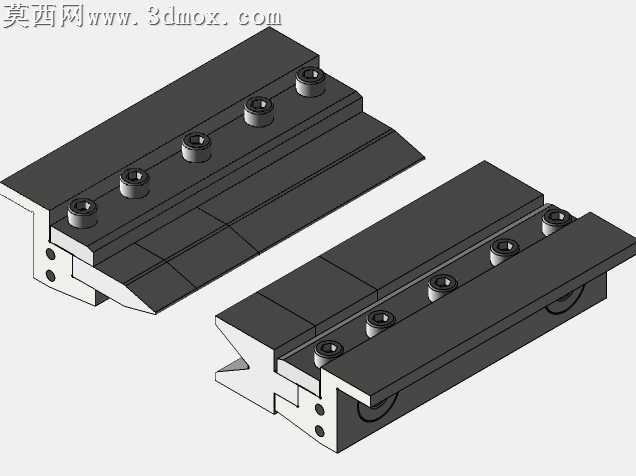

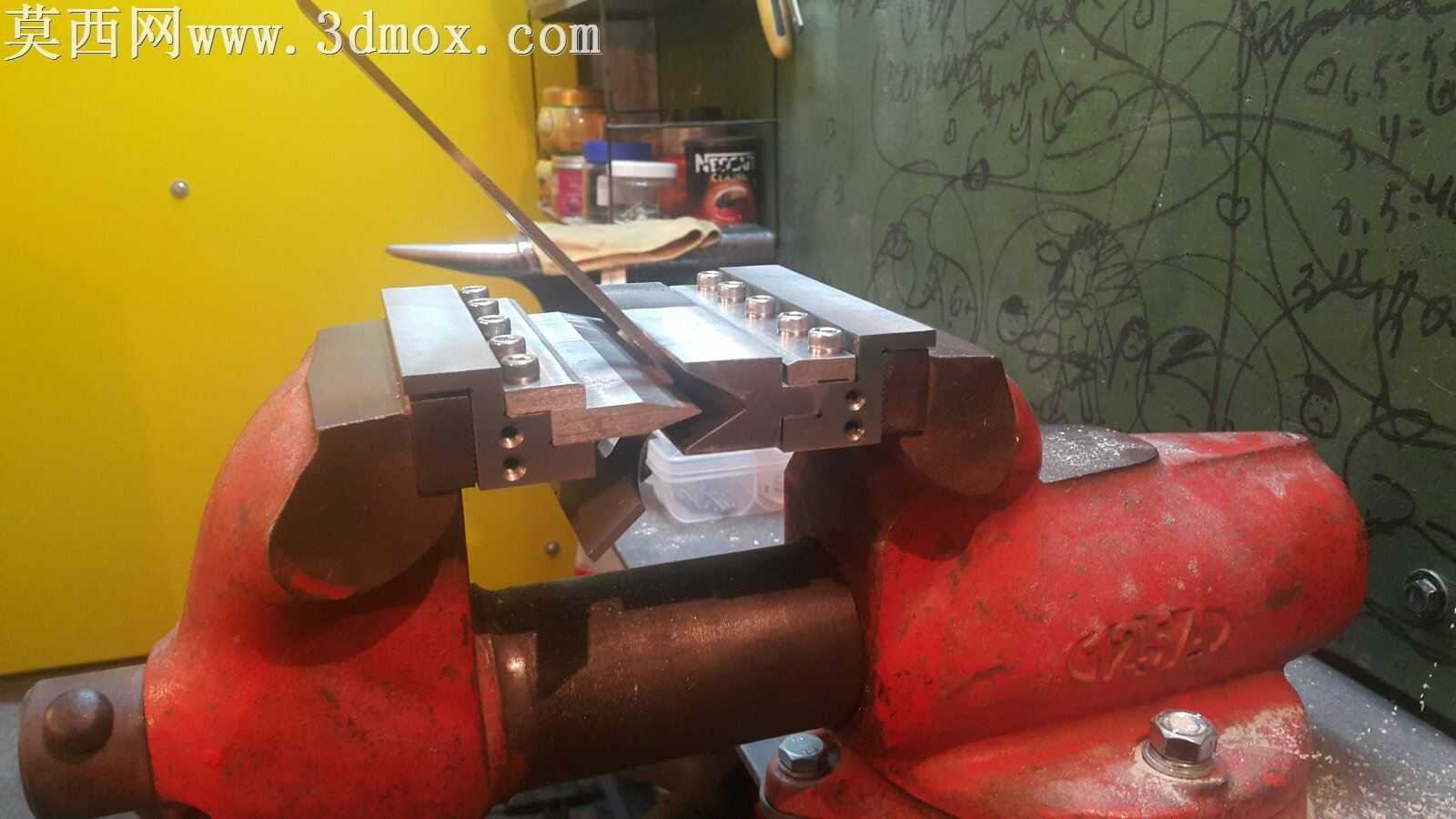

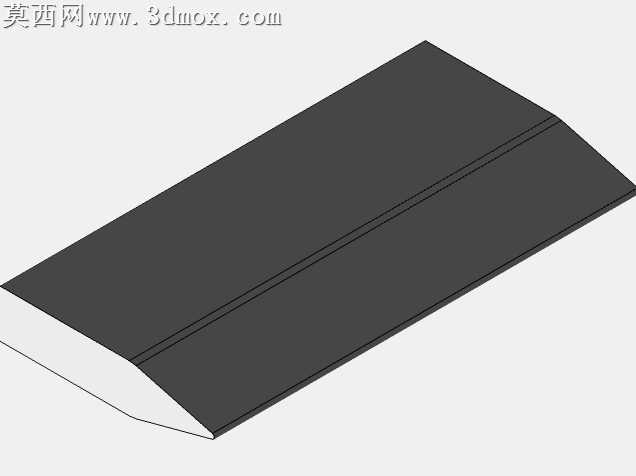

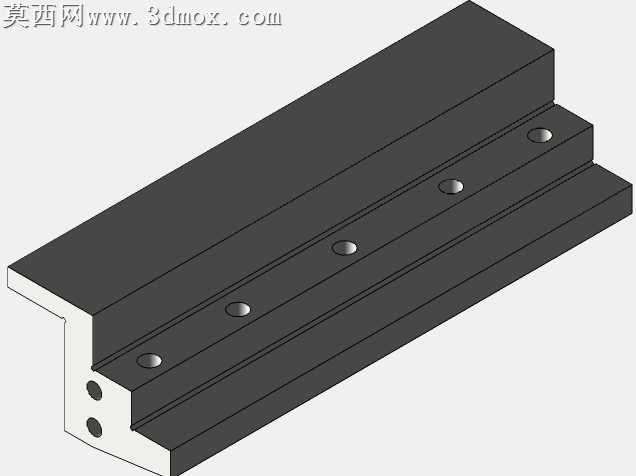

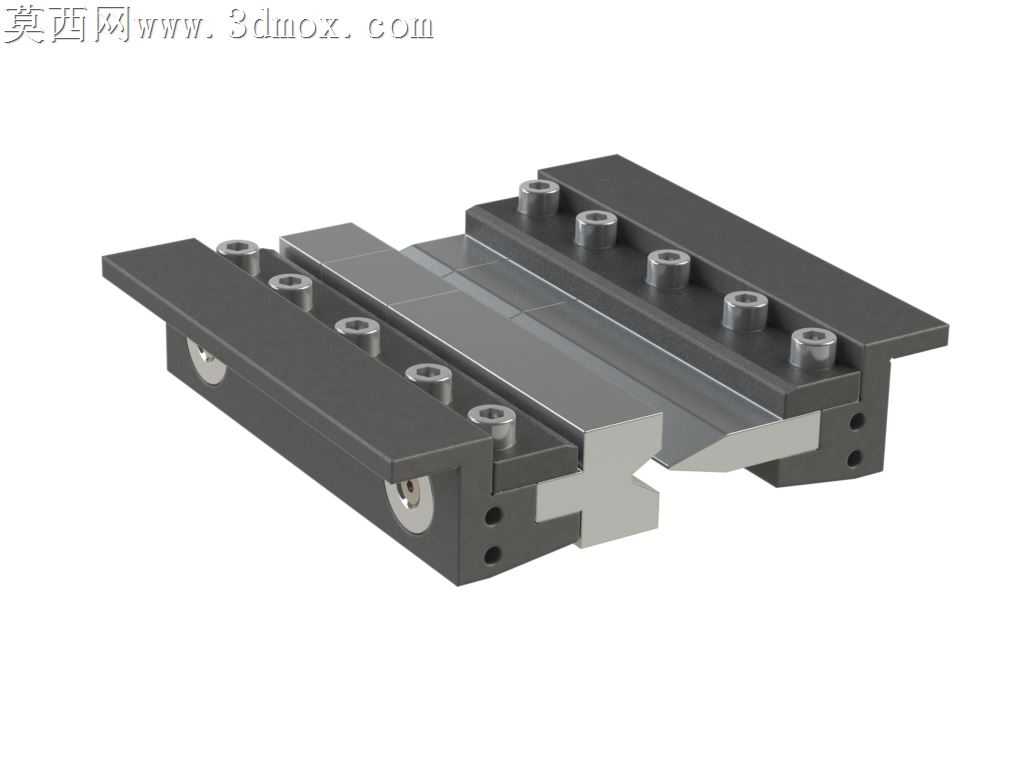

本作品为具备板材弯曲加工功能的专用台虎钳三维建模成果，建模过程中严格遵循机械工装的实际尺寸比例与装配逻辑，对虎钳的各个组成部件进行了精细化的特征构建。模型主体采用铸铁质感的哑光红色材质，还原工业级台虎钳的经典外观质感，活动钳身、固定钳身、丝杆传动结构、旋转底座、操作手柄等核心部件均做了分色处理，金属传动部件采用银灰色金属材质，通过材质粗糙度、反光度的参数调整，区分铸铁基座的磨砂厚重感与丝杆、钳口夹板的金属加工面质感，搭配渲染环境的柔光设置，清晰呈现各部件的结构轮廓与装配关系。结构设计上，在传统台虎钳的平口夹持功能基础上，于钳口位置增设了适配金属薄板弯曲作业的专用定位夹板结构，夹板带有精准的定位卡槽与折弯支撑面，既保留了普通台虎钳夹持工件的基础功能，又可通过钳身的夹紧动作完成薄金属板材的直角折弯作业，无需额外搭配折弯工装。建模过程中对旋转底座的锁紧结构、丝杆的传动螺纹、钳身的加强筋结构都做了还原，确保各活动部件的运动逻辑符合实际机械原理：转动操作手柄可带动丝杆驱动活动钳身完成开合动作，底座锁紧螺栓可固定钳身的旋转角度，折弯夹板可根据加工需求进行拆装更换。整体设计围绕钳工日常的夹持、折弯作业需求展开，在传统台虎钳的成熟结构基础上拓展加工功能，减少工位工装的更换频次，提升小型钣金加工作业的操作效率，模型的各部件均按照实际加工的工艺要求做了倒角、拔模等细节处理，避免出现不符合生产实际的尖锐结构与干涉问题，渲染输出的效果图清晰展示了产品的外观形态与功能结构，可作为工装设计参考、钳工教学演示的数字化素材使用。
