带起重功能的箱式拖挂作业车设计

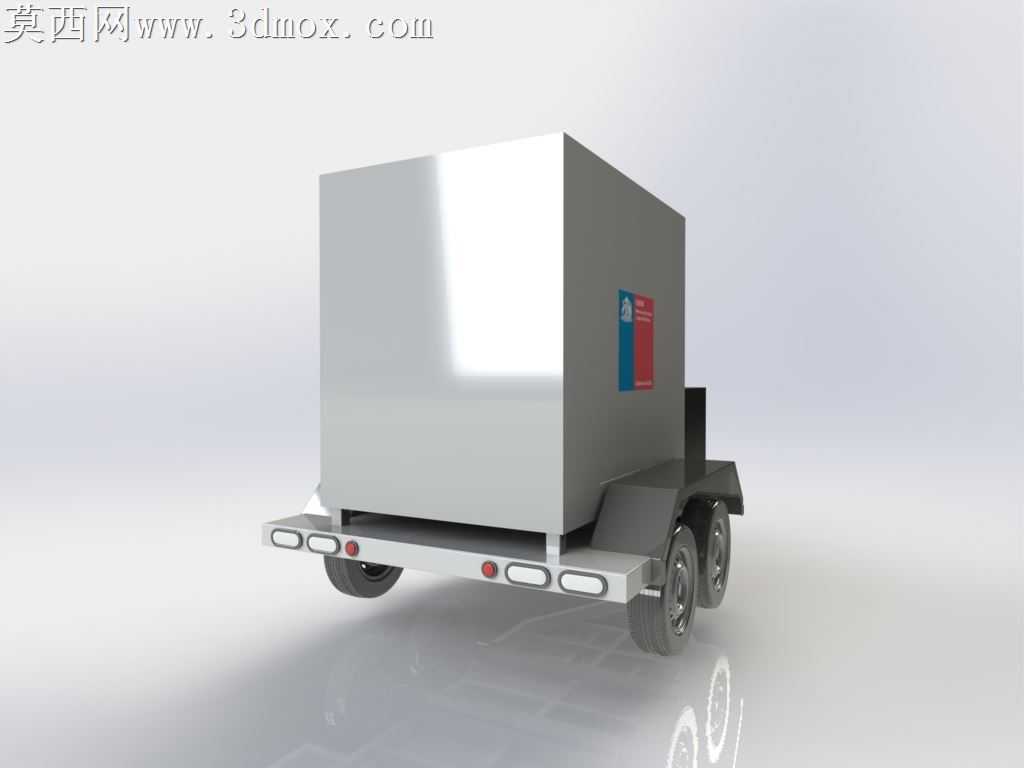

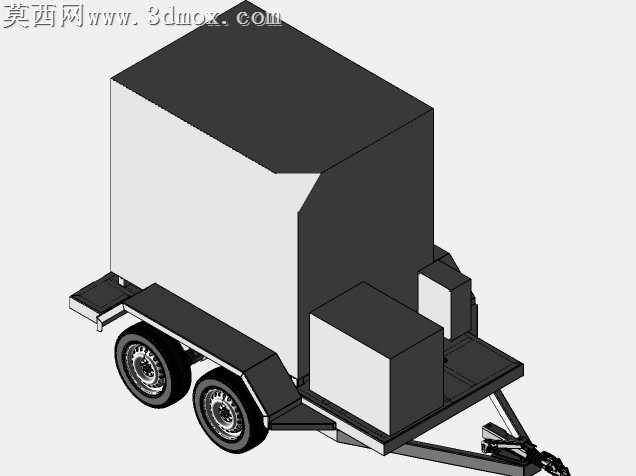

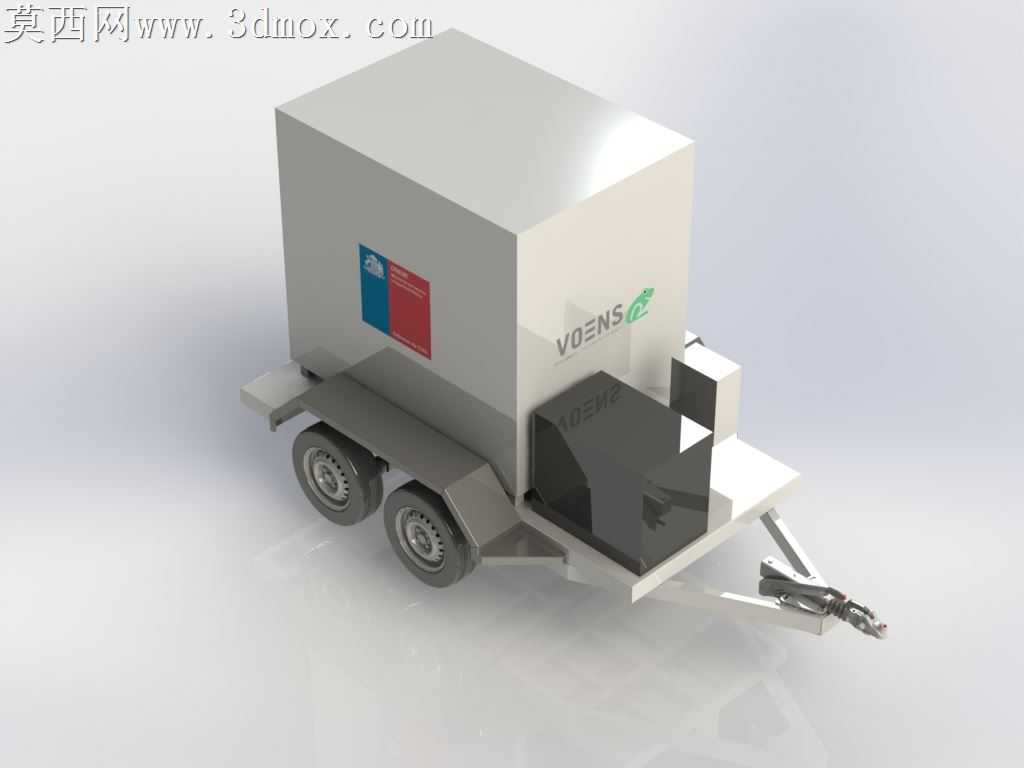

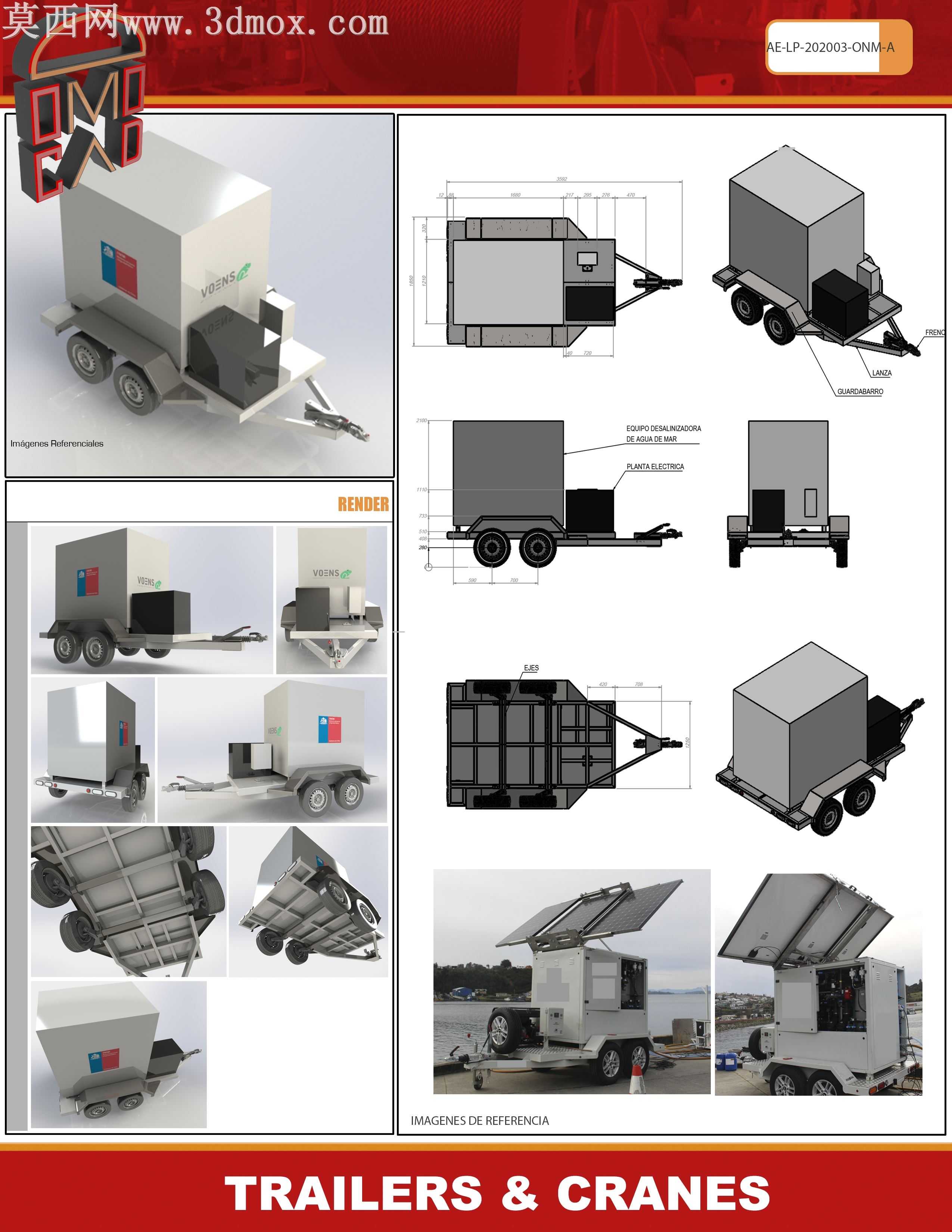

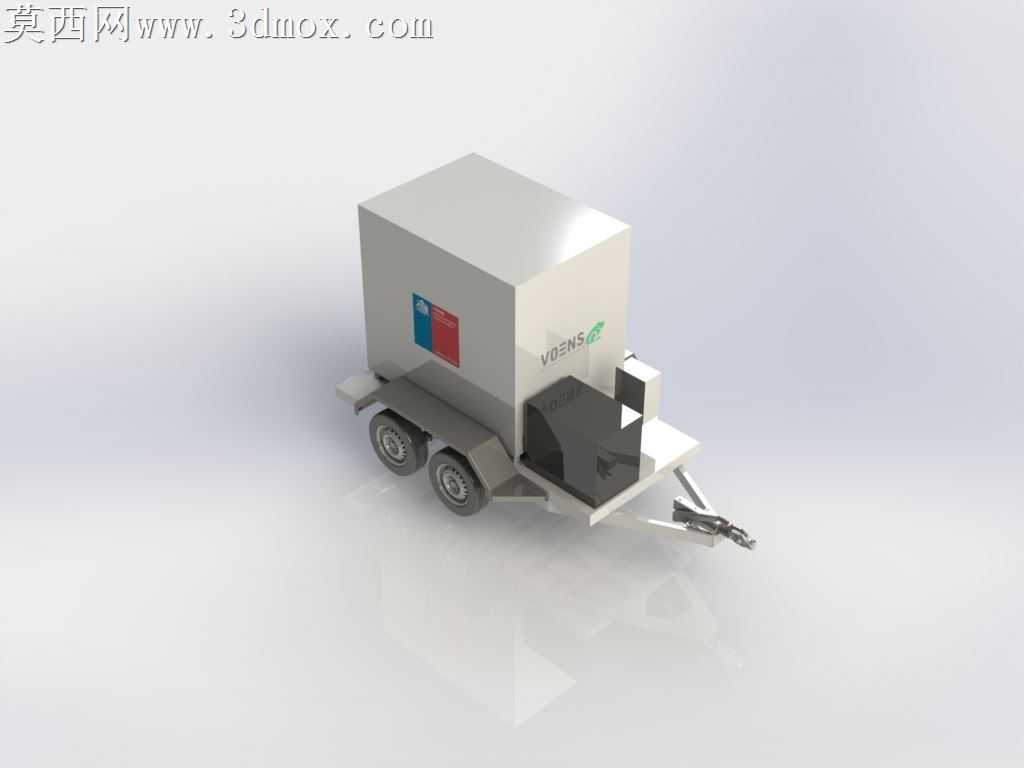

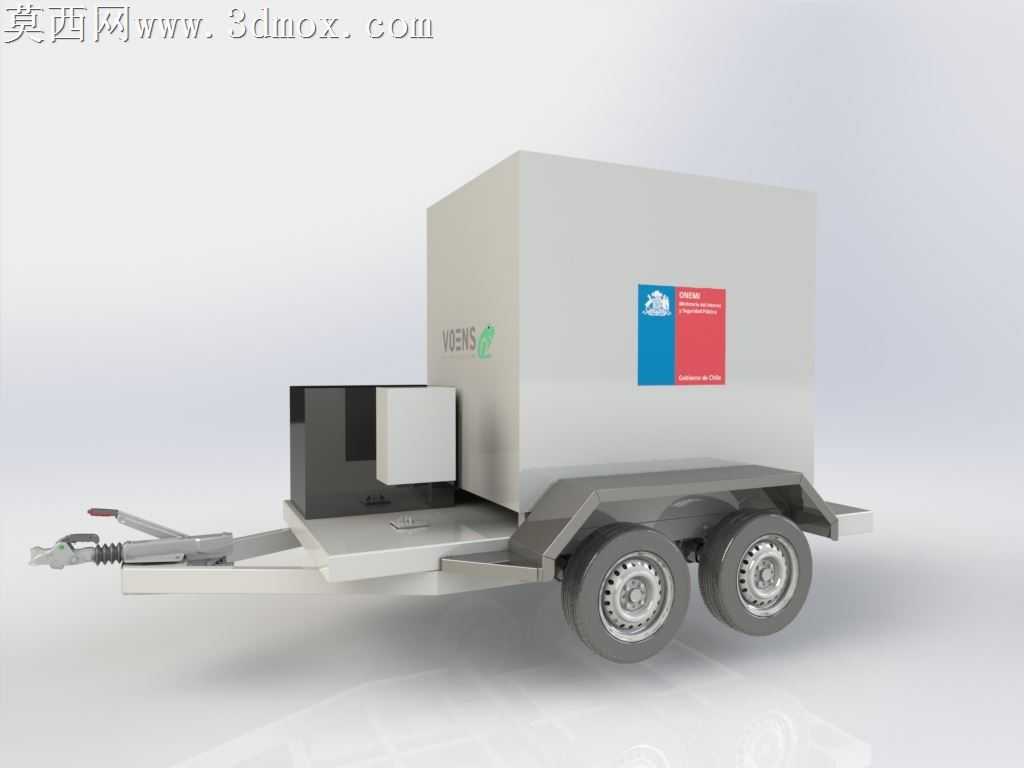

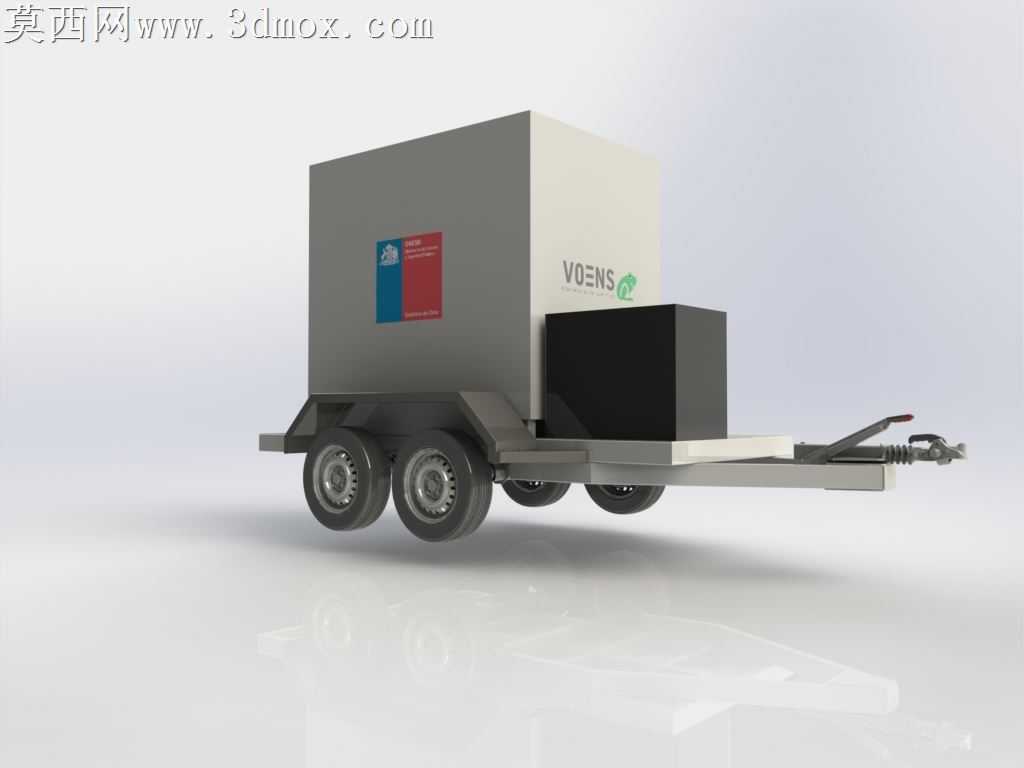

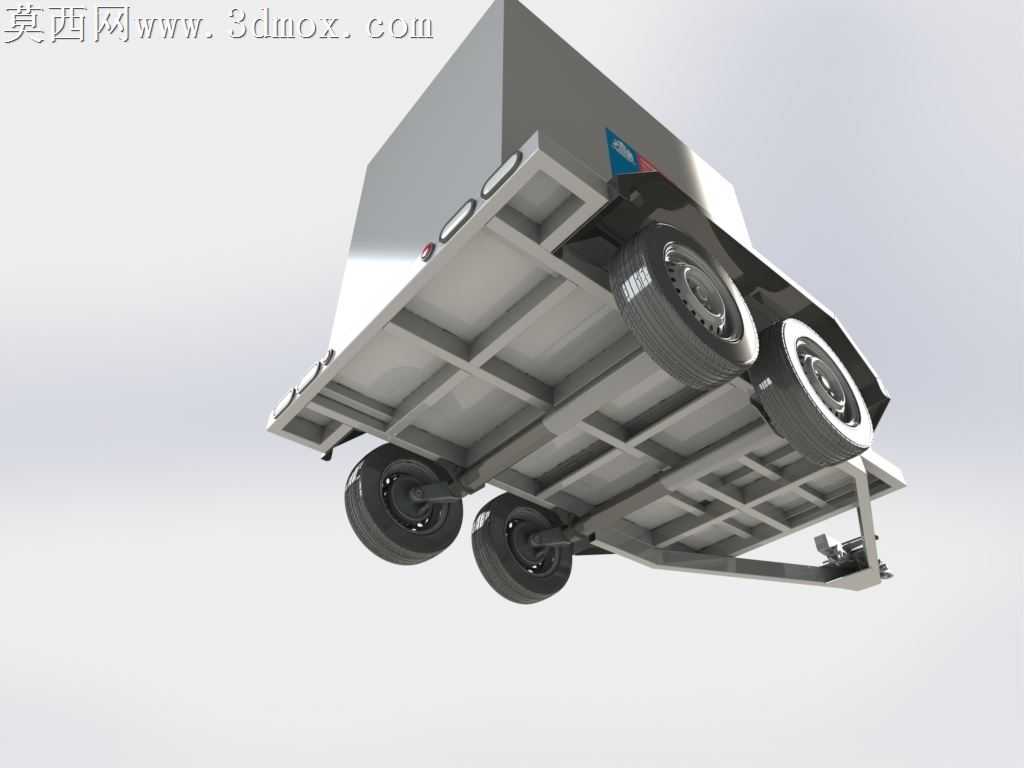

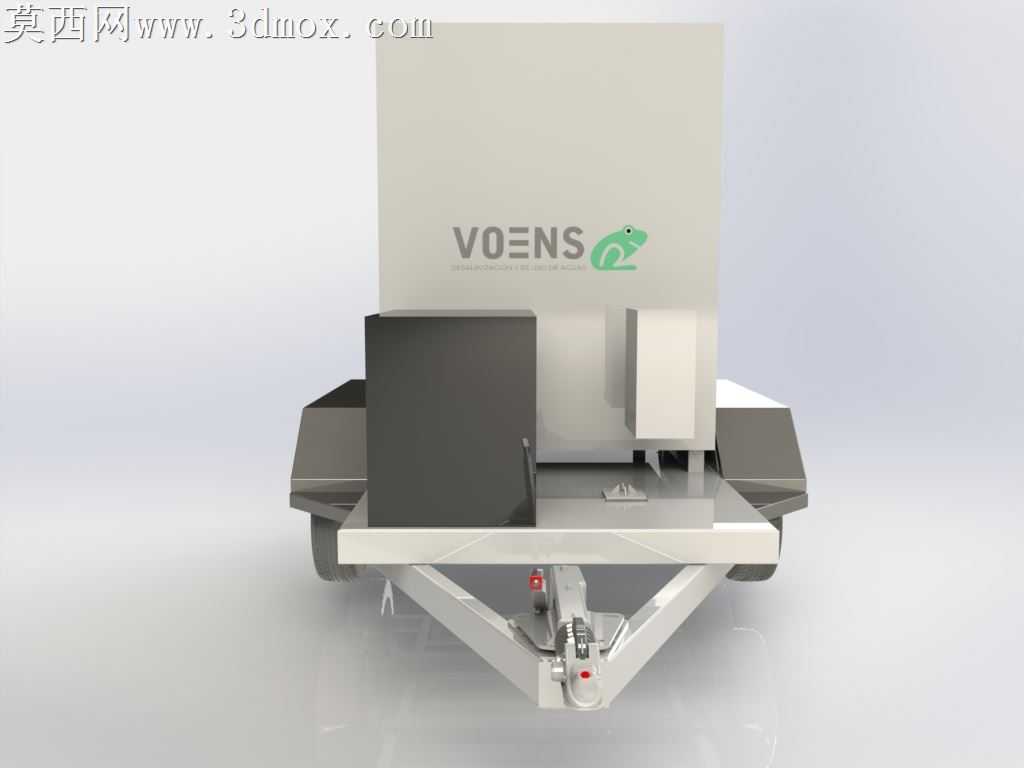

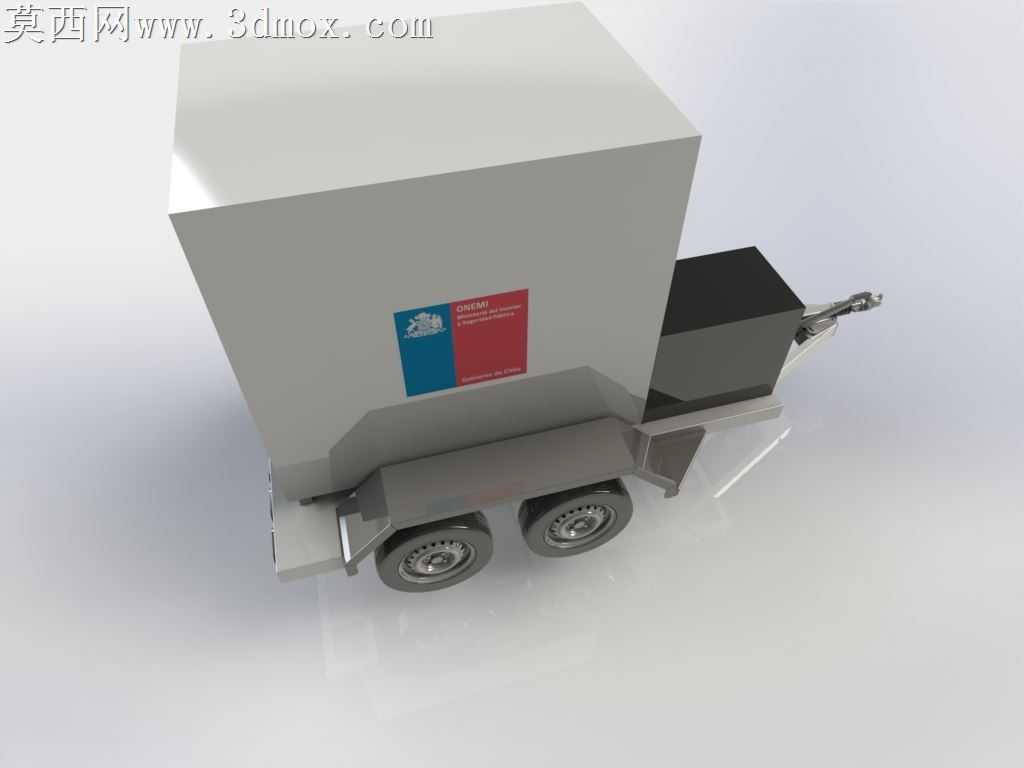

本作品为集成起重功能的箱式拖挂作业车三维设计，建模阶段围绕拖挂运输与随车起重的复合功能需求展开，首先完成整体比例框架的搭建，以双轴拖挂底盘为基础承载结构，前置标准拖挂连接机构适配通用牵引设备，底盘上方设置封闭箱式舱体，舱体预留可向上开启的翻板结构，满足内置起重作业组件的收纳与展开需求。建模过程中对底盘承载结构做了分层处理，车架采用纵横梁交错的框架式结构，还原真实拖挂车的承重逻辑，行走系统包含双组轮胎、轮毂与悬挂连接结构，每个部件的装配关系都按照实际机械连接逻辑设置约束，保证模型可直观呈现装配层级。舱体部分做了细节化建模，侧面设置通风与检修开口，舱门开合结构、箱体边角的防撞包边都做了还原，内置的起重组件在收纳状态下完全隐藏于箱体内，展开时可通过翻板形成的支撑平台完成作业，兼顾运输状态的封闭性与作业状态的功能性。渲染阶段采用写实材质表现，金属车架赋予哑光金属漆材质，轮胎采用带细微纹理的橡胶材质，箱体外壳使用哑光工程塑料与金属漆面结合的材质表现，不同部件的材质粗糙度、反光度都做了区分，比如拖挂连接销做了亮面金属处理，箱体表面做了细微的颗粒质感模拟真实户外设备的使用质感。设计思路上兼顾了设备的移动灵活性与作业实用性，整体尺寸控制在小型拖挂设备范畴，可满足小型场地的起重转运需求，无需额外配置大型起重车辆，箱式结构可同时收纳作业工具与起重组件，转场运输时可有效保护内部设备，避免户外环境对作业部件的侵蚀。图纸部分配套了多视角的二维工程视图，包含正视图、侧视图、俯视图与局部细节视图，清晰标注了各部分的结构关系与装配位置，同时搭配了实物参考图与多角度渲染图，完整呈现设备在运输状态、作业展开状态下的不同形态，底盘的底部结构、舱体内部的组件布局都做了可视化呈现，可直观理解该设备的结构逻辑与功能实现方式。
