栏板式货运拖车及配套起重装置设计

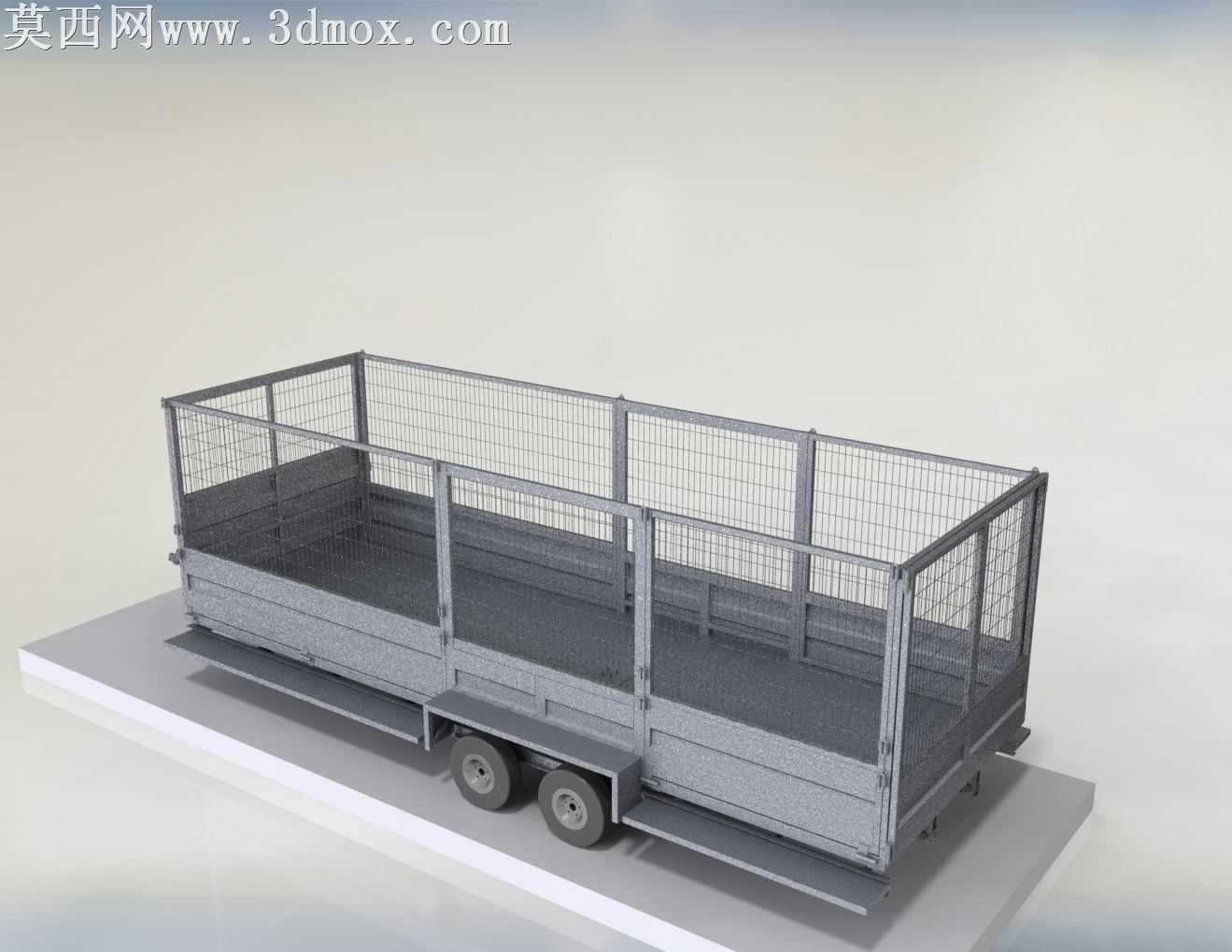

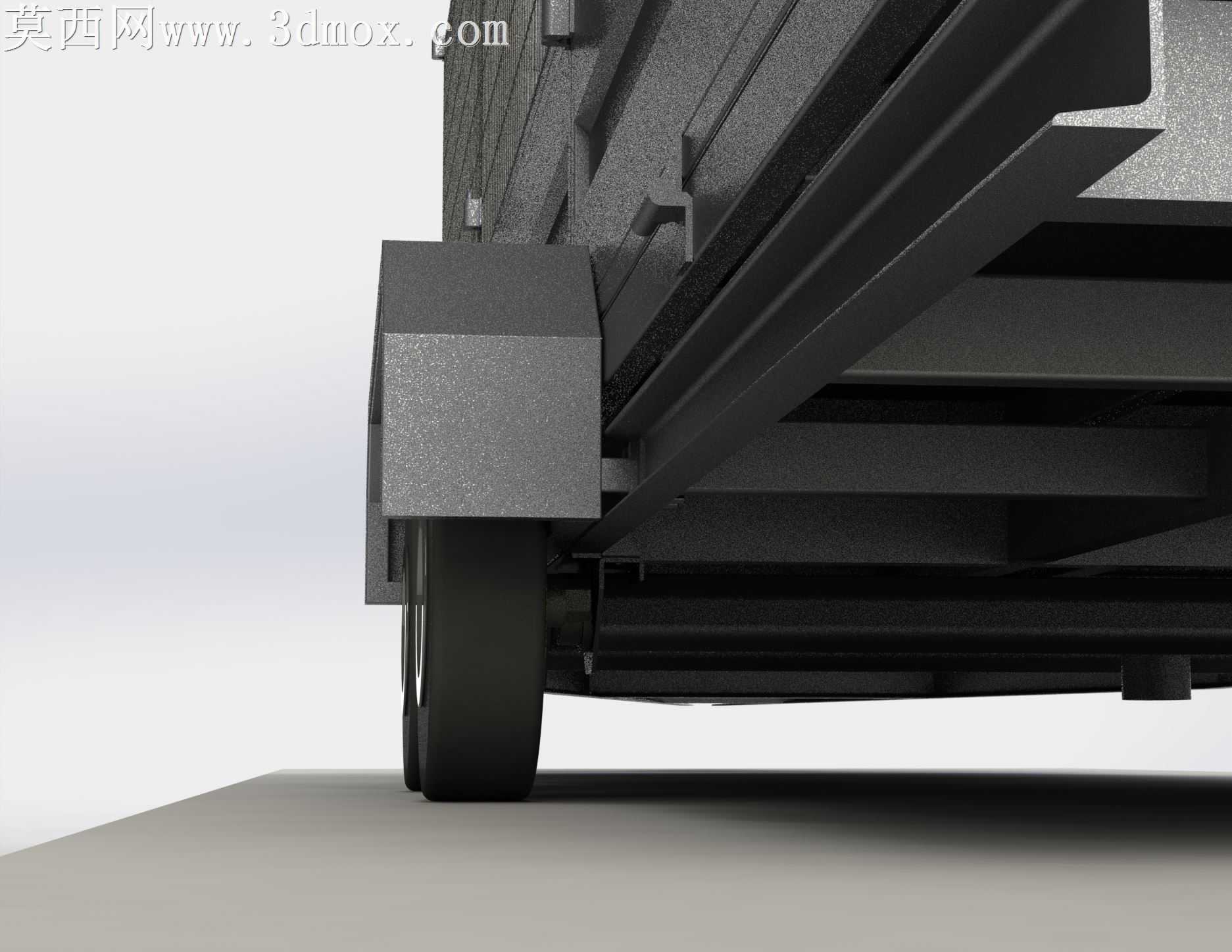

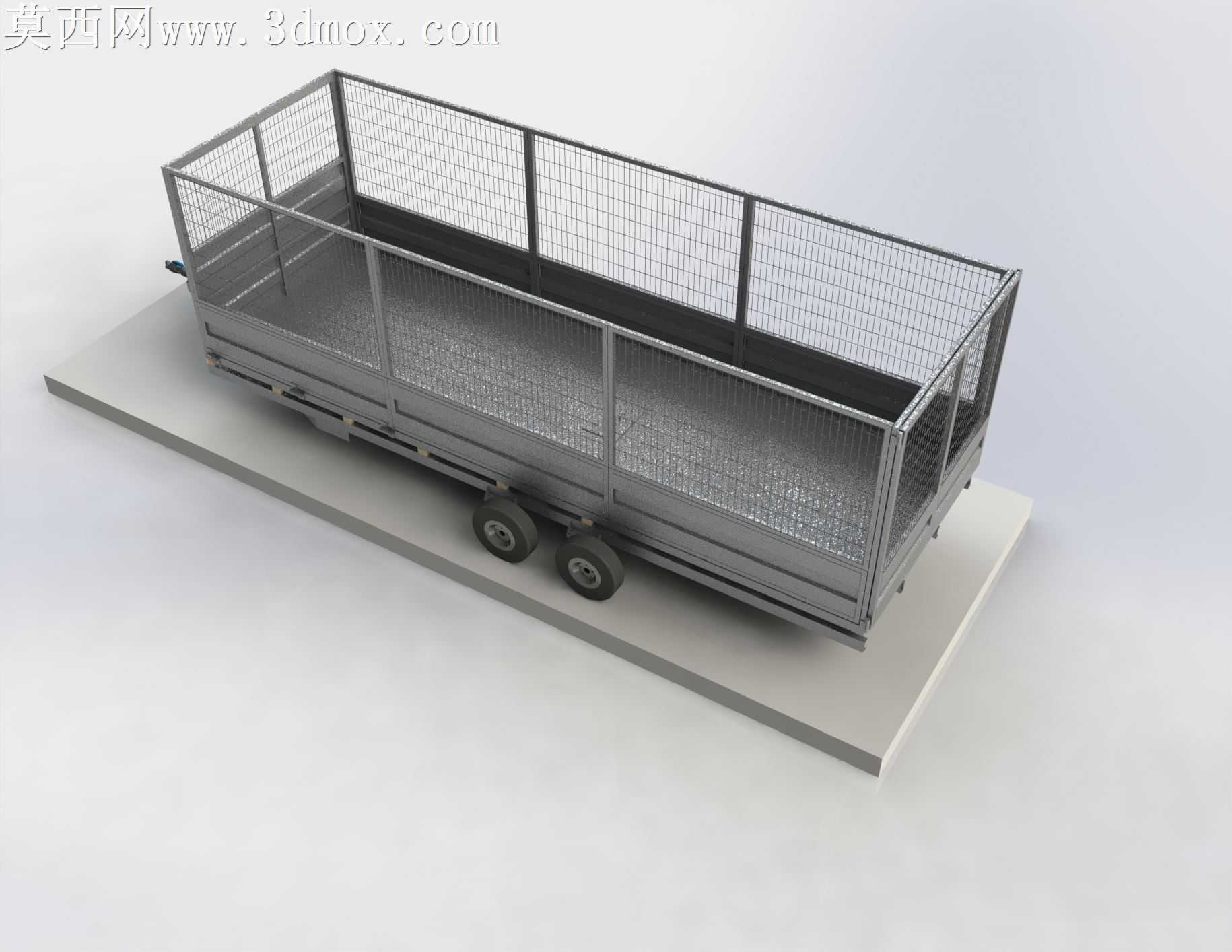

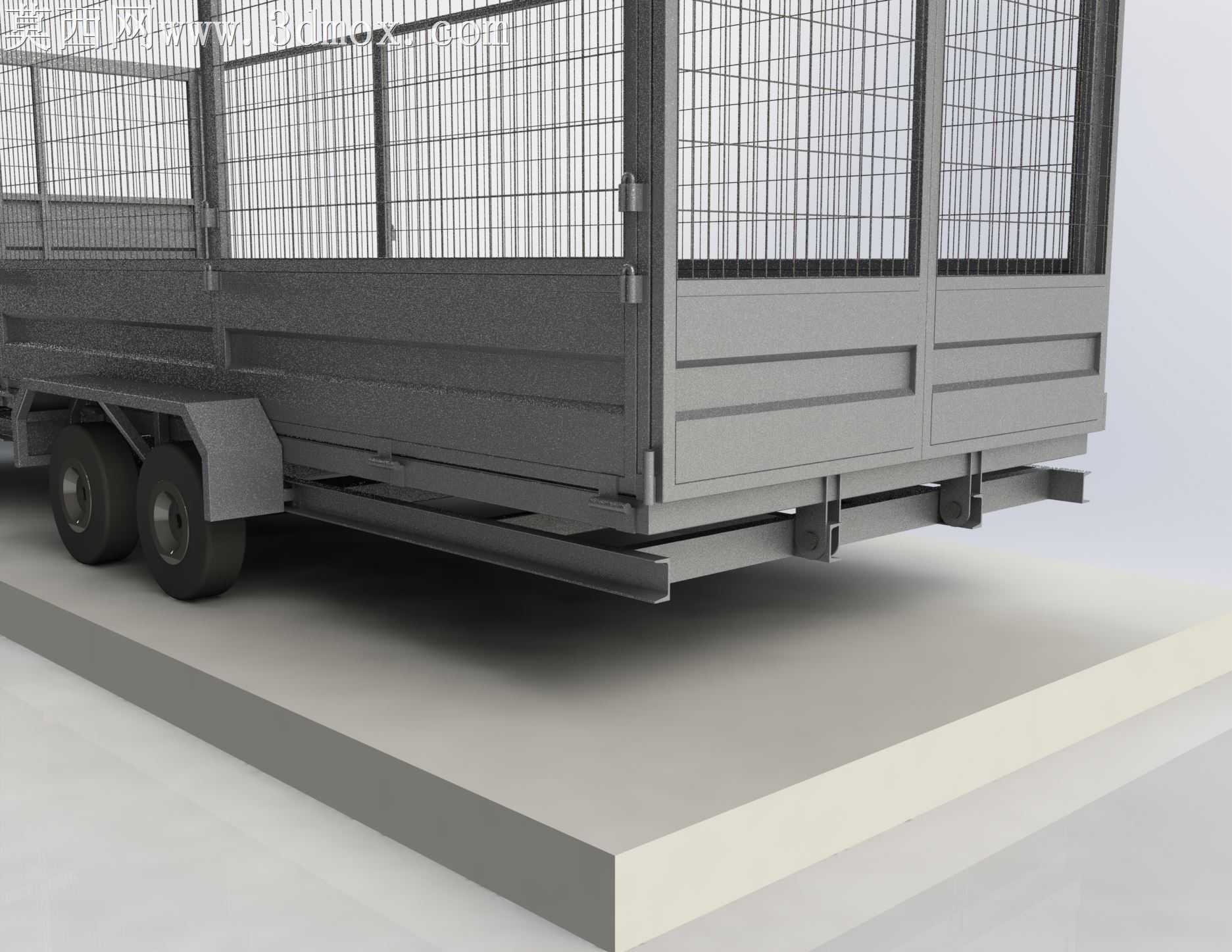

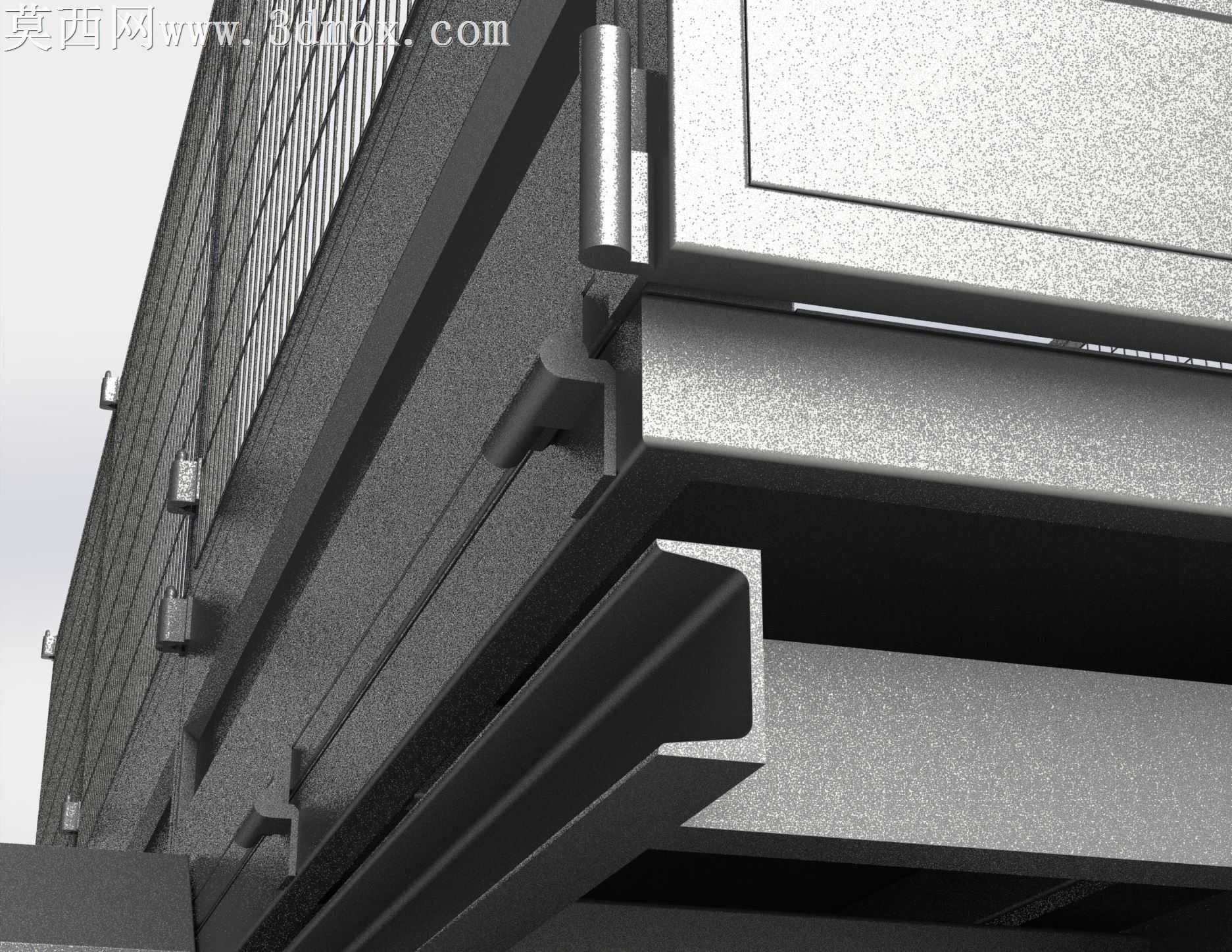

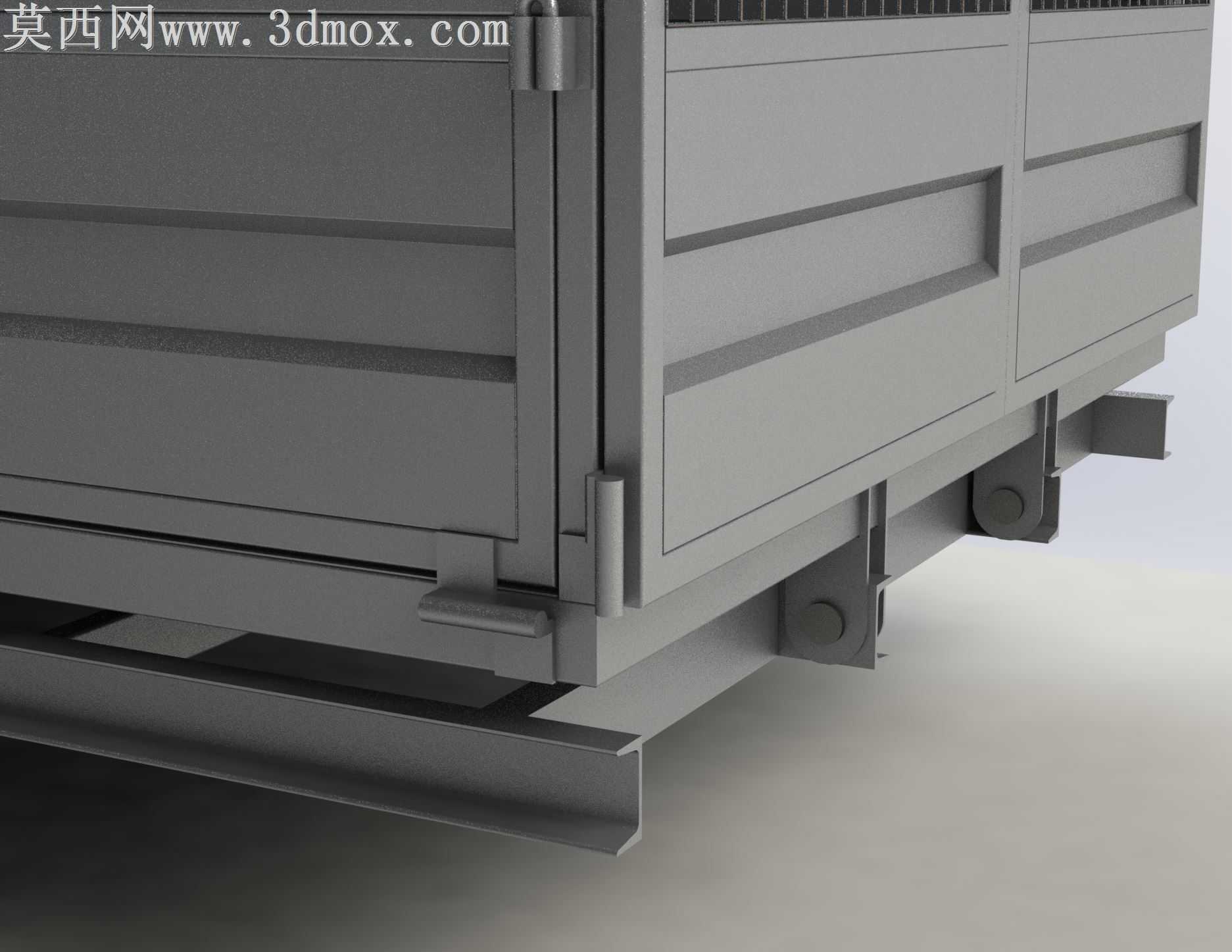

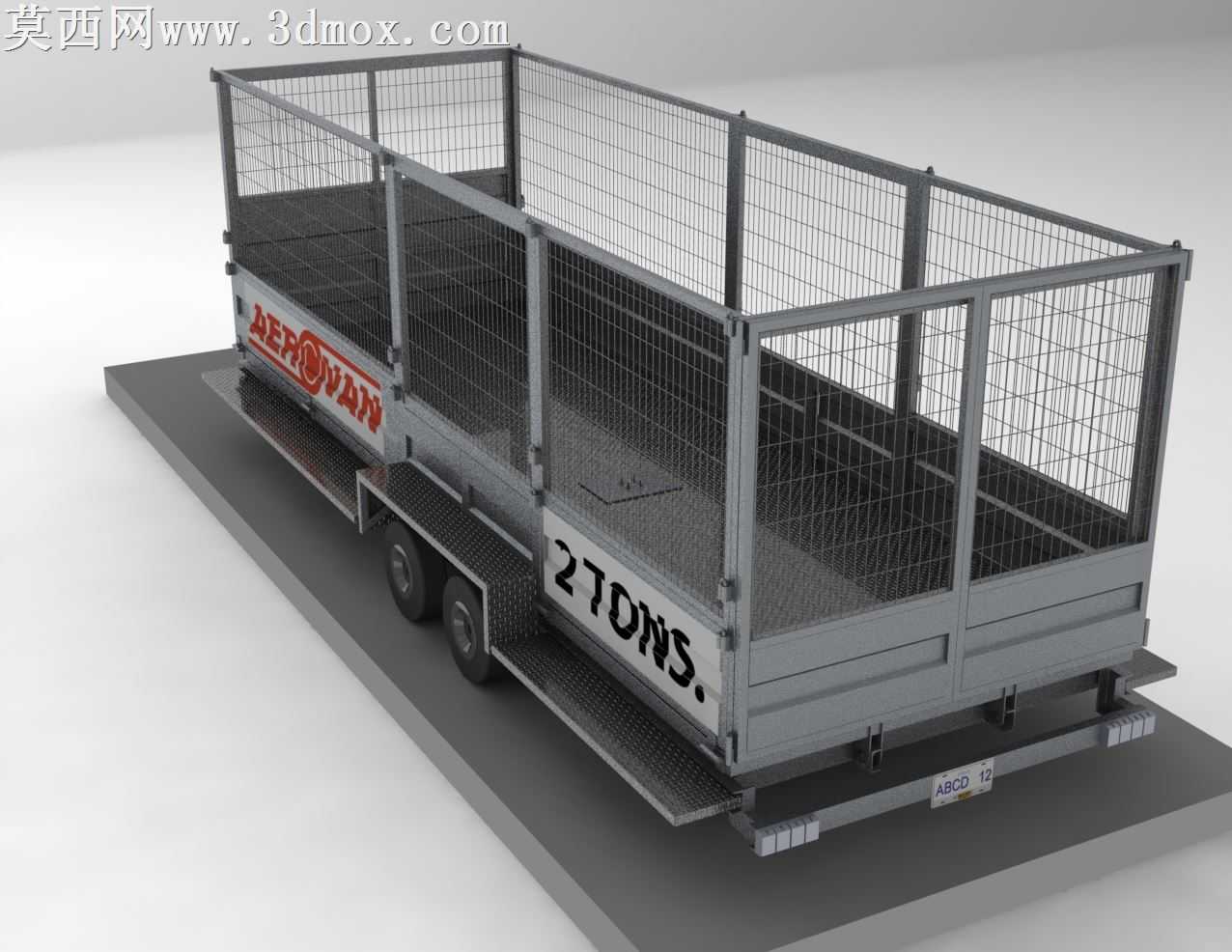

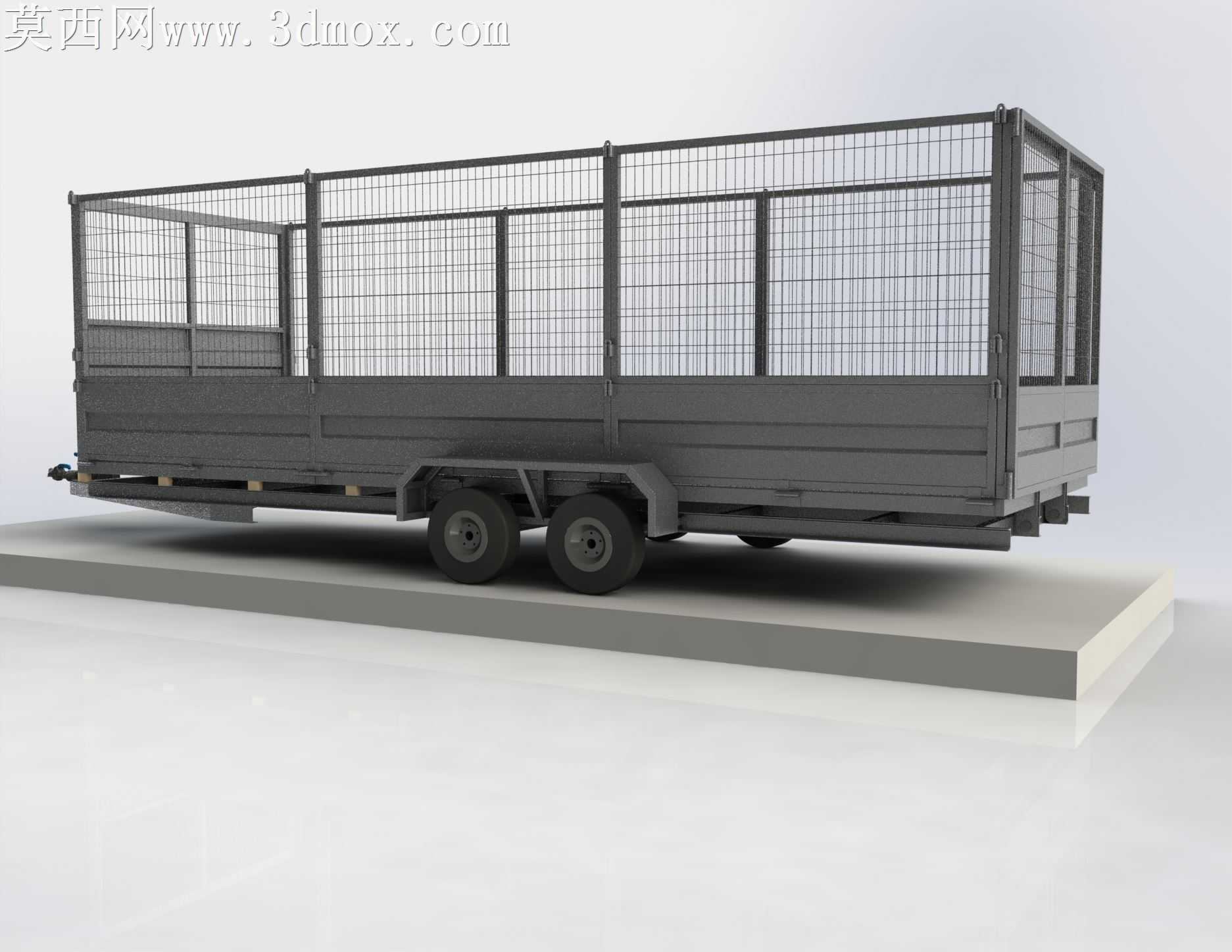

本作品为栏板式货运拖车搭配配套起重作业装置的三维设计成果，建模阶段严格遵循货运挂车的实际尺寸规范与工程逻辑，首先搭建整车的底盘承载框架，以高强度矩形钢材作为主纵梁与横梁的基础结构，精准还原多轴轮组的悬挂连接位、牵引连接端的结构细节，确保底盘的载荷传递路径符合真实工程设计要求。货厢部分采用通透式栏板结构，建模时细化了栏板的格栅框架、侧边铰接开合结构、底部防滑承载面的纹理细节，同时预留了起重装置的安装固定点位，保证起重模块与拖车底盘的装配精度完全匹配。配套的起重装置部分，还原了伸缩臂架、回转支撑结构、起升卷扬机构的细节，对臂架的节段嵌套结构、液压油缸的安装位、吊具连接端都做了精细化建模，确保各运动部件的活动范围符合实际作业逻辑。材质与渲染阶段，针对不同部件赋予对应材质属性：底盘主框架赋予哑光高强度钢材材质，搭配焊接痕迹的细节纹理提升真实感；货厢栏板部分做了金属喷塑的哑光灰材质处理，还原货运挂车常用的漆面质感；起重装置的臂架部分采用工程黄的警示漆面材质，液压杆件做了镀铬亮面金属质感，轮胎部分还原橡胶材质的纹理与胎面磨损细节，玻璃类部件赋予半透明带轻微反射的材质属性。渲染输出时采用多视角展示方案，分别呈现整车的斜45度外观、侧视轮廓、俯视布局，同时搭配工程投影视图清晰展示各部件的装配关系与尺寸标注逻辑，还加入了生产制造环节的参考示意，还原从设计图纸到实物加工的对应关系。设计过程中充分考虑货运拖车的实际使用场景，兼顾栏板货厢的大宗散货装载能力与起重装置的自装卸作业需求，优化了整车的轴荷分配比例，确保装载与起重作业时的车身稳定性，各部件的连接结构均采用标准化的工业连接设计，预留了后期维护与部件更换的操作空间，整体模型结构完整，细节丰富，既可以作为物流装备设计的参考案例，也可用于相关作业场景的可视化演示素材。
