工业栏架式四轮平板拖车结构设计

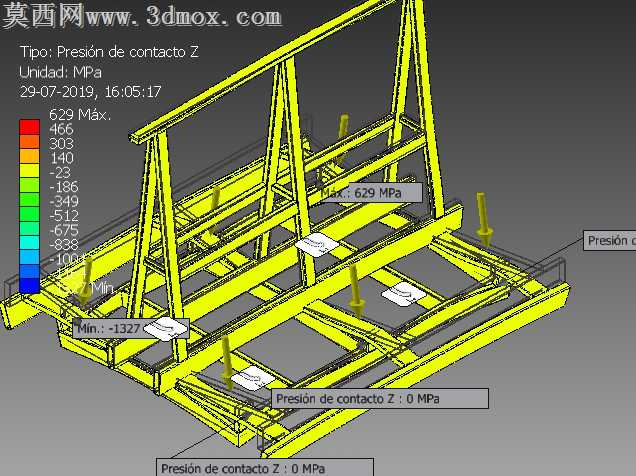

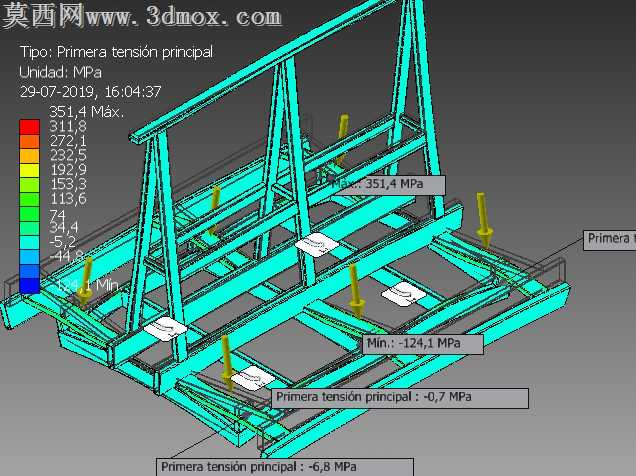

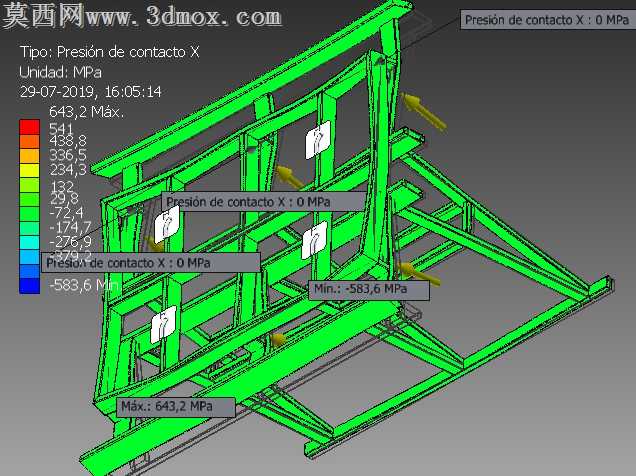

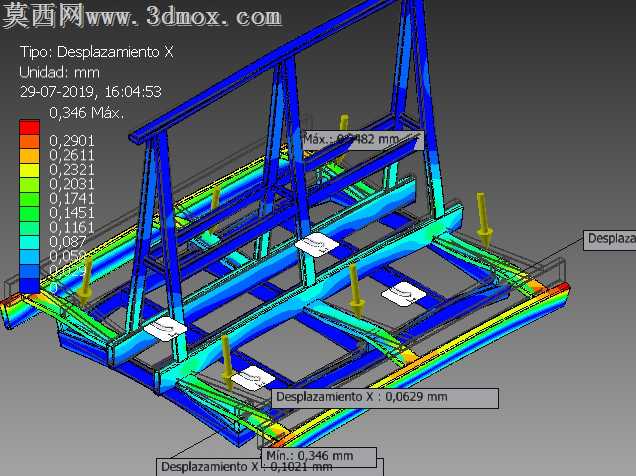

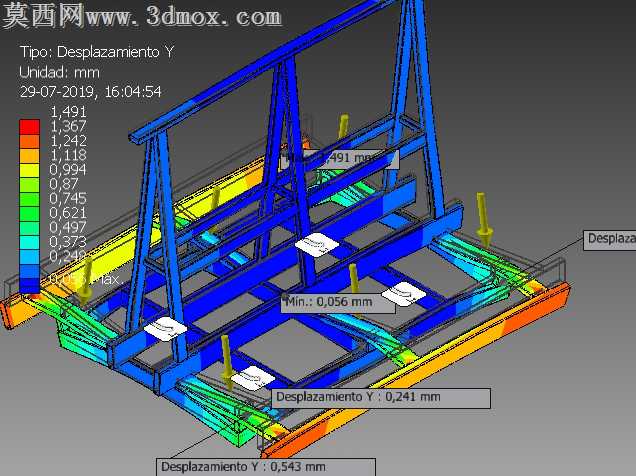

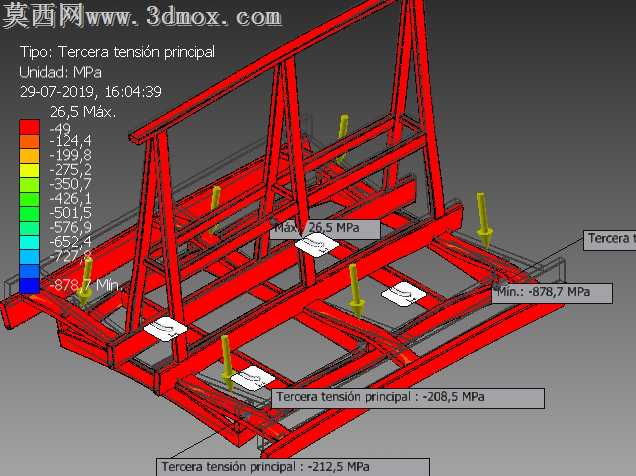

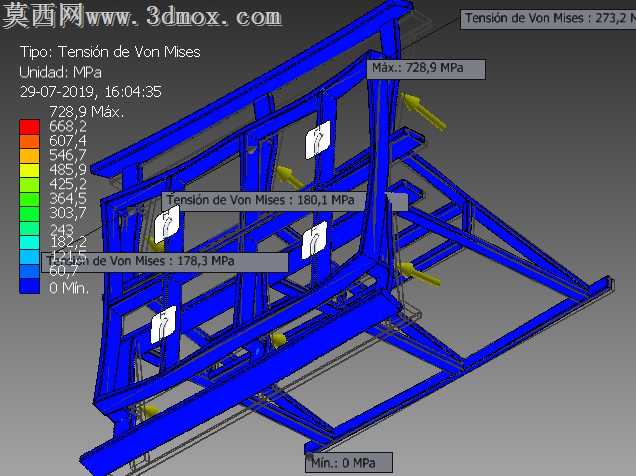

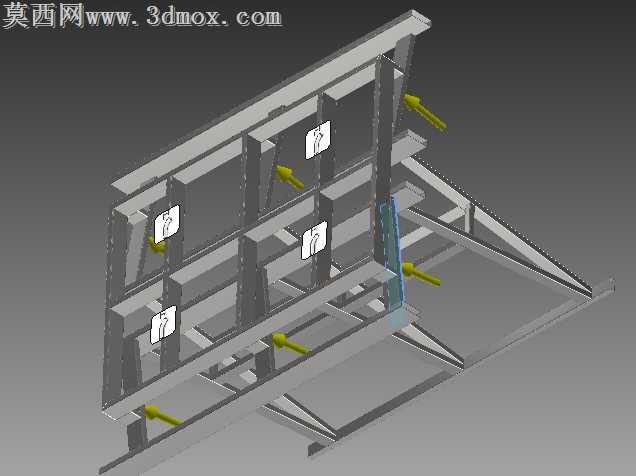

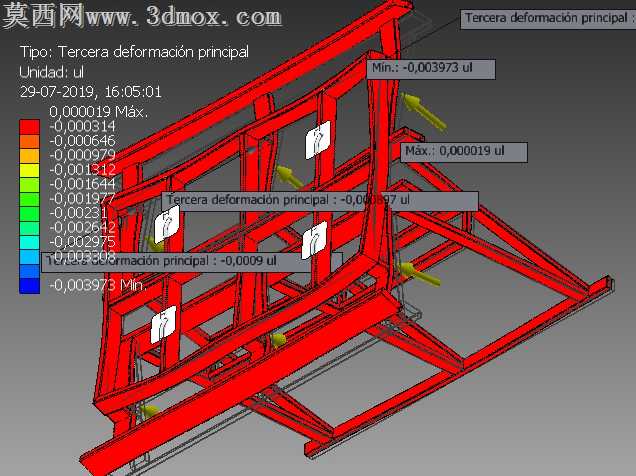

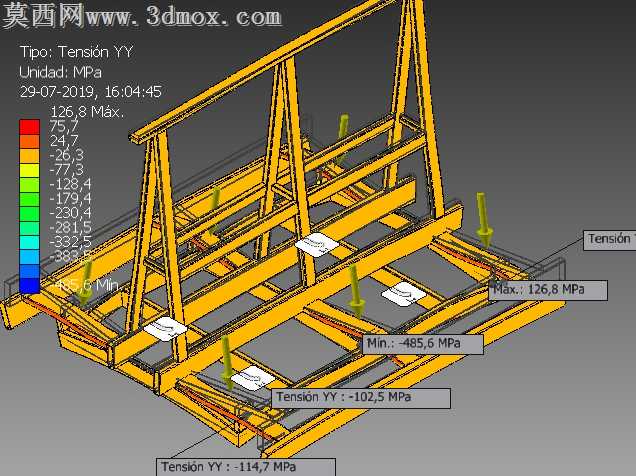

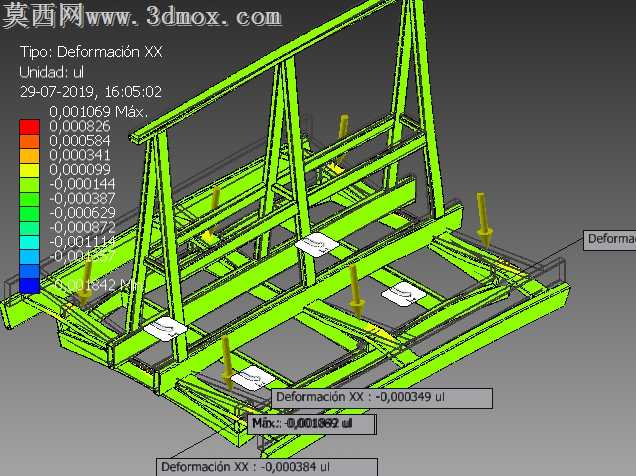

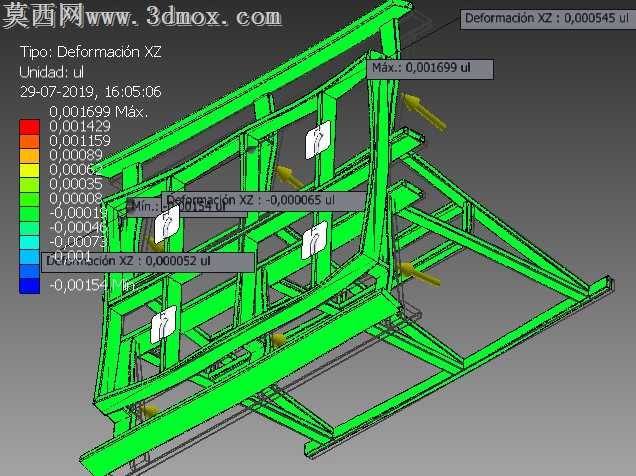

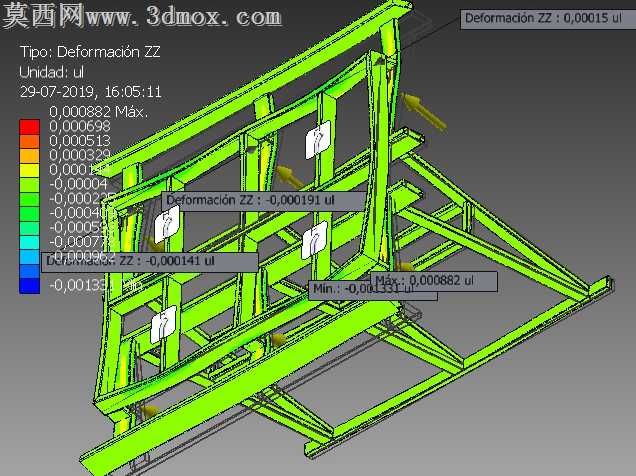

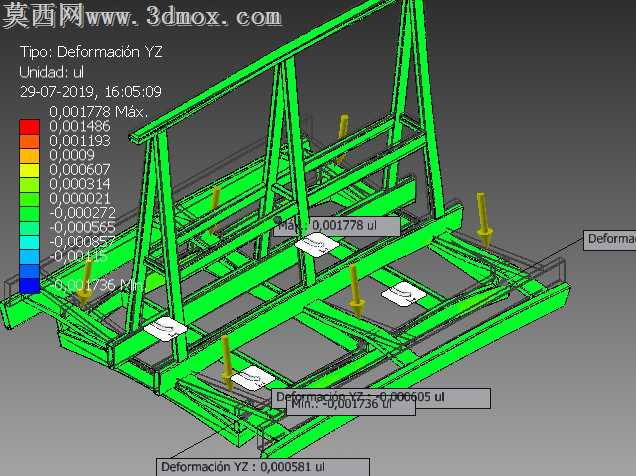

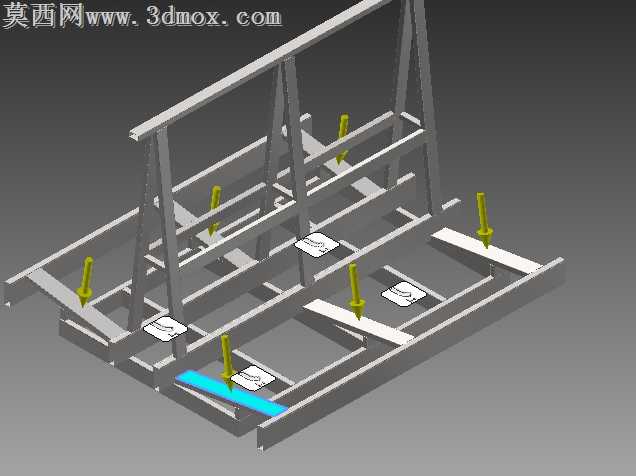

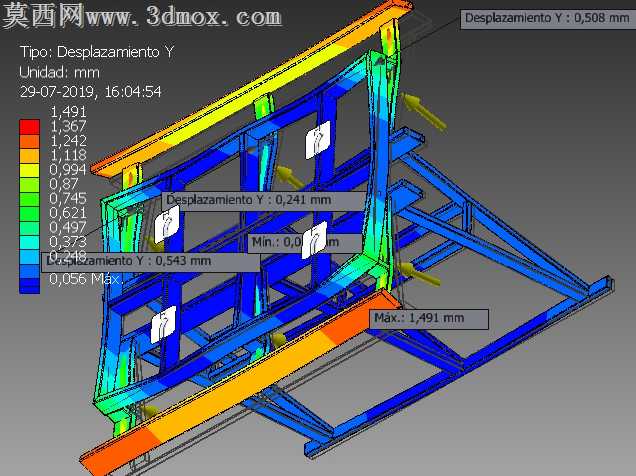

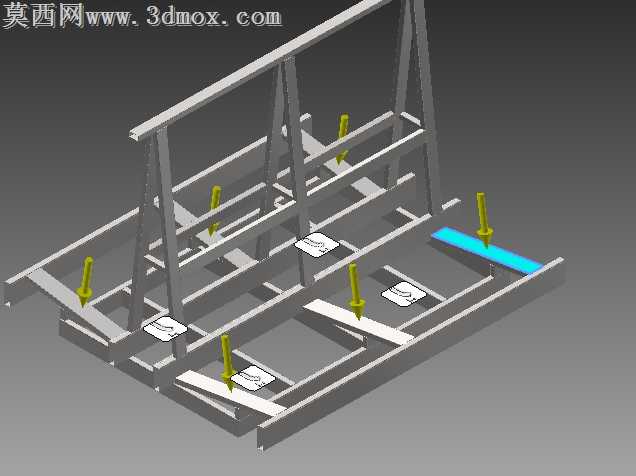

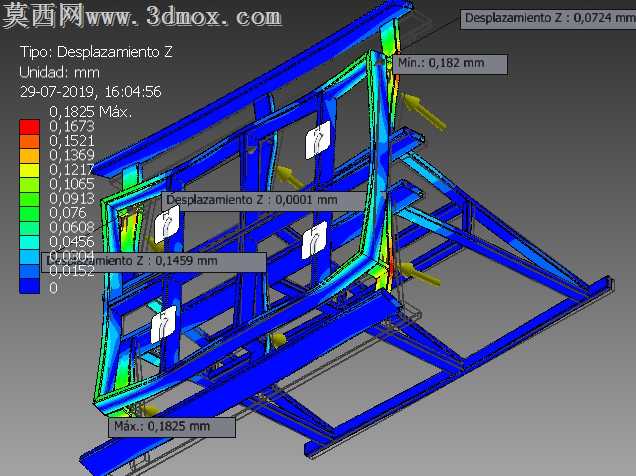

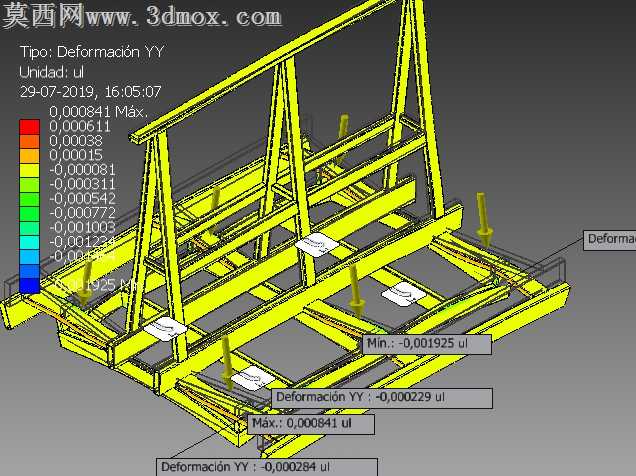

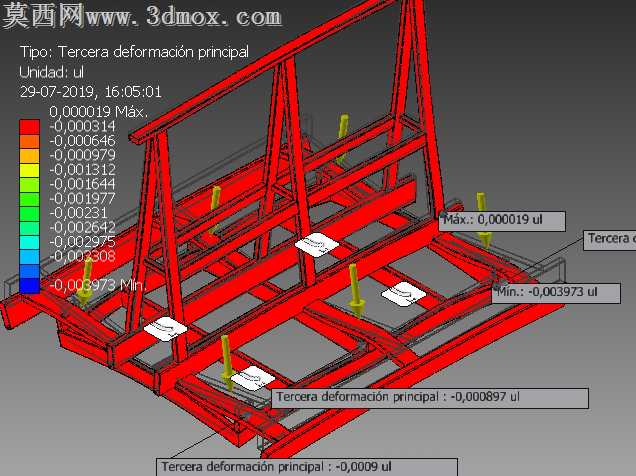

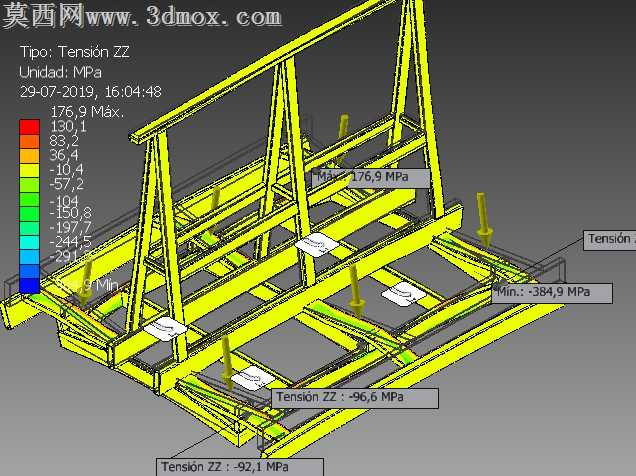

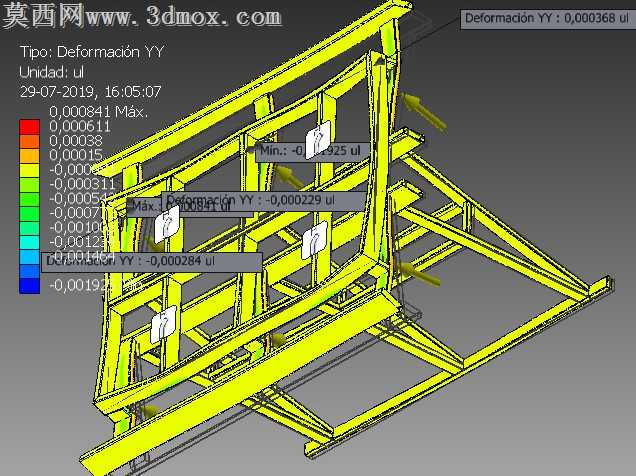

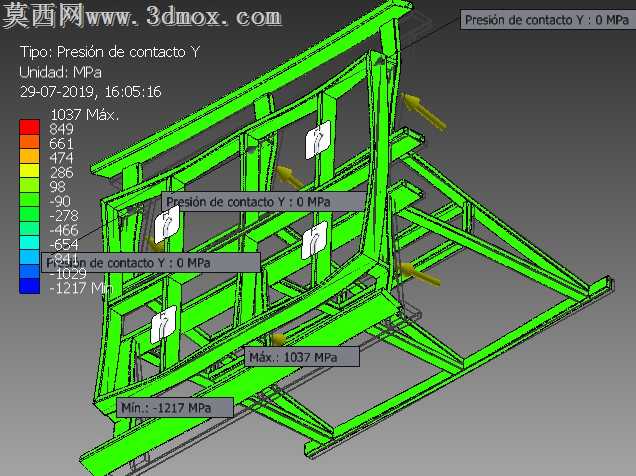

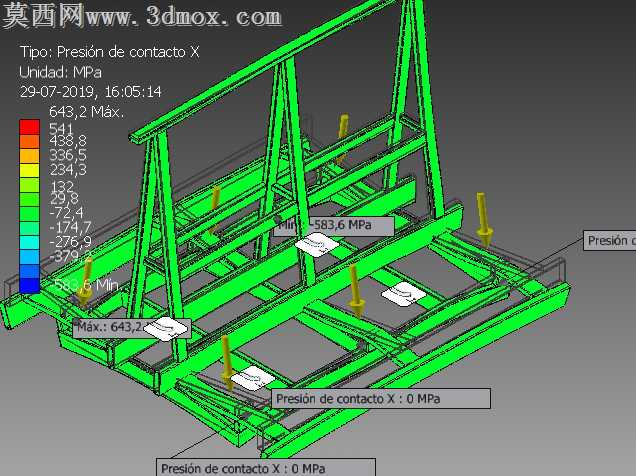

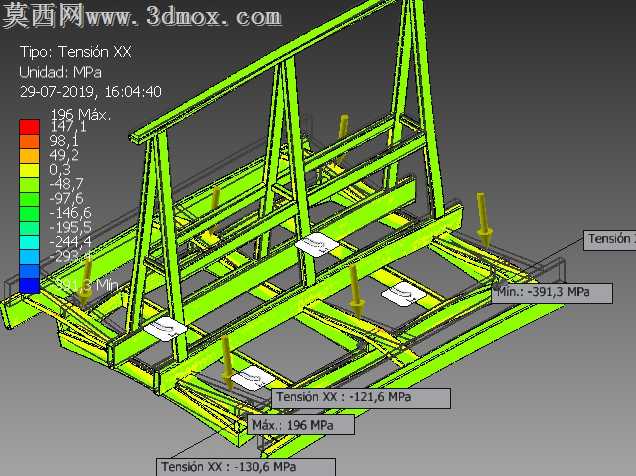

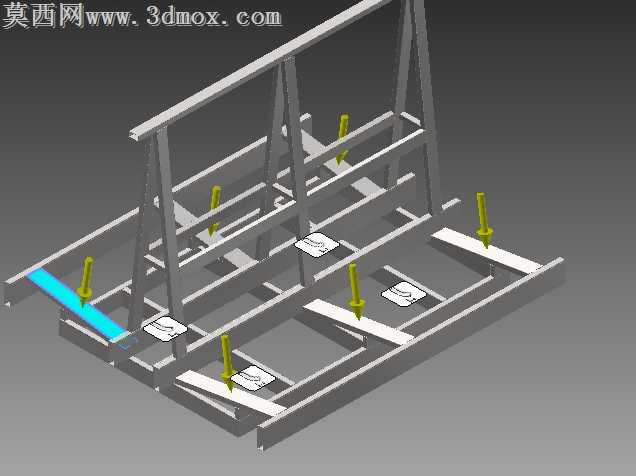

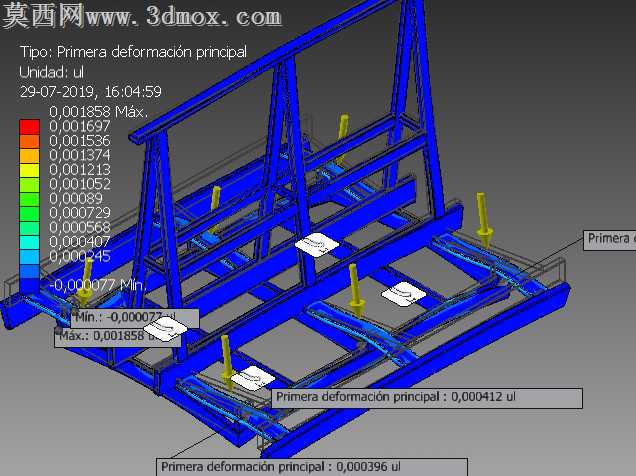

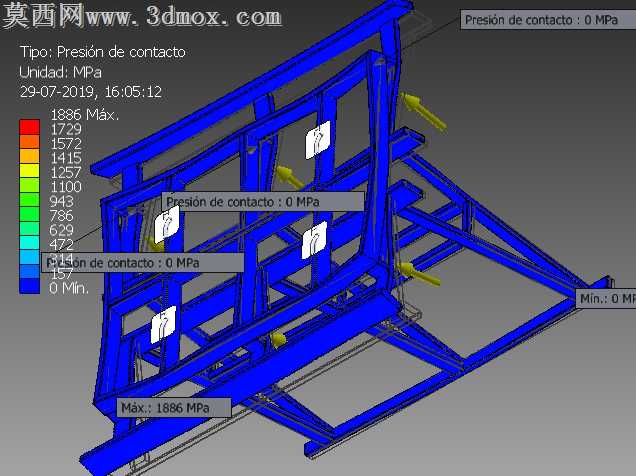

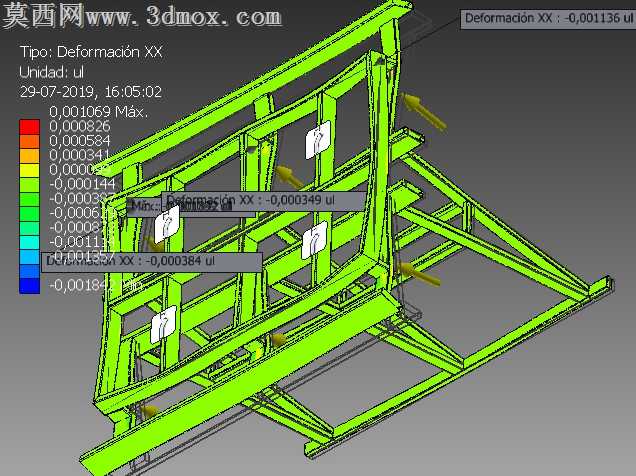

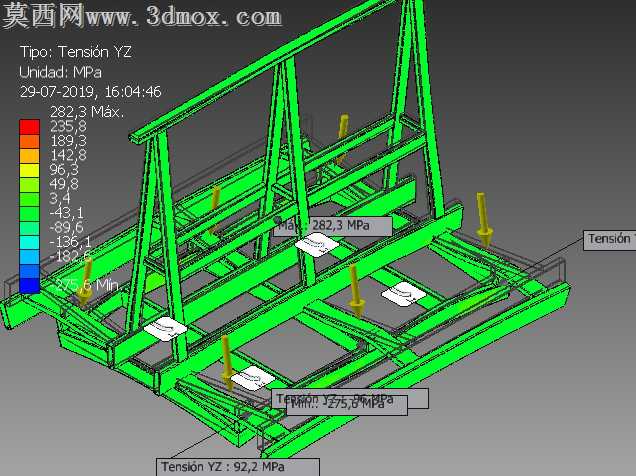

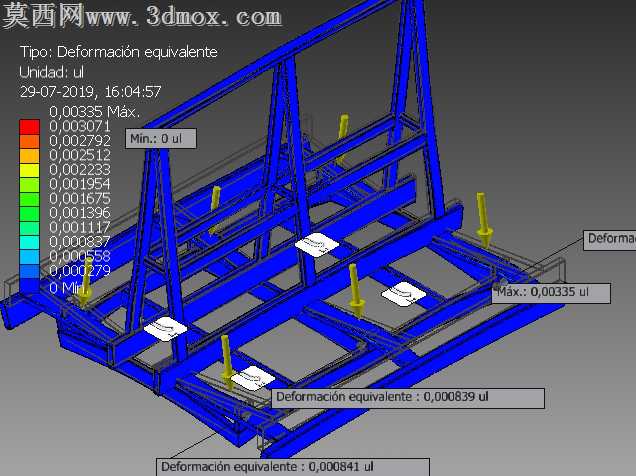

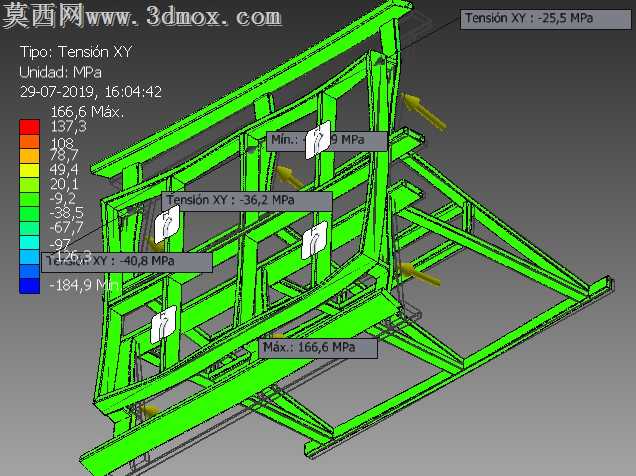

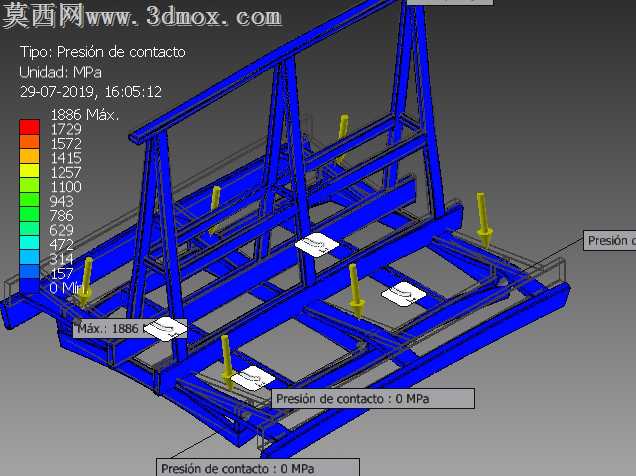

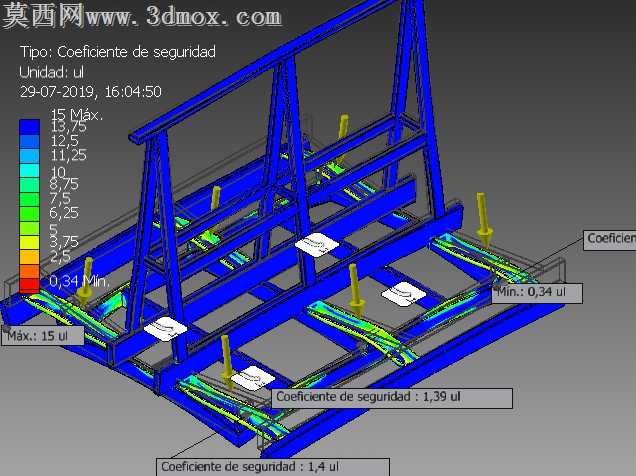

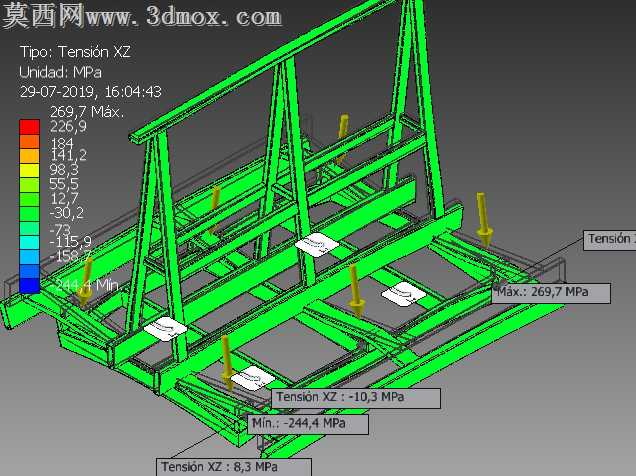

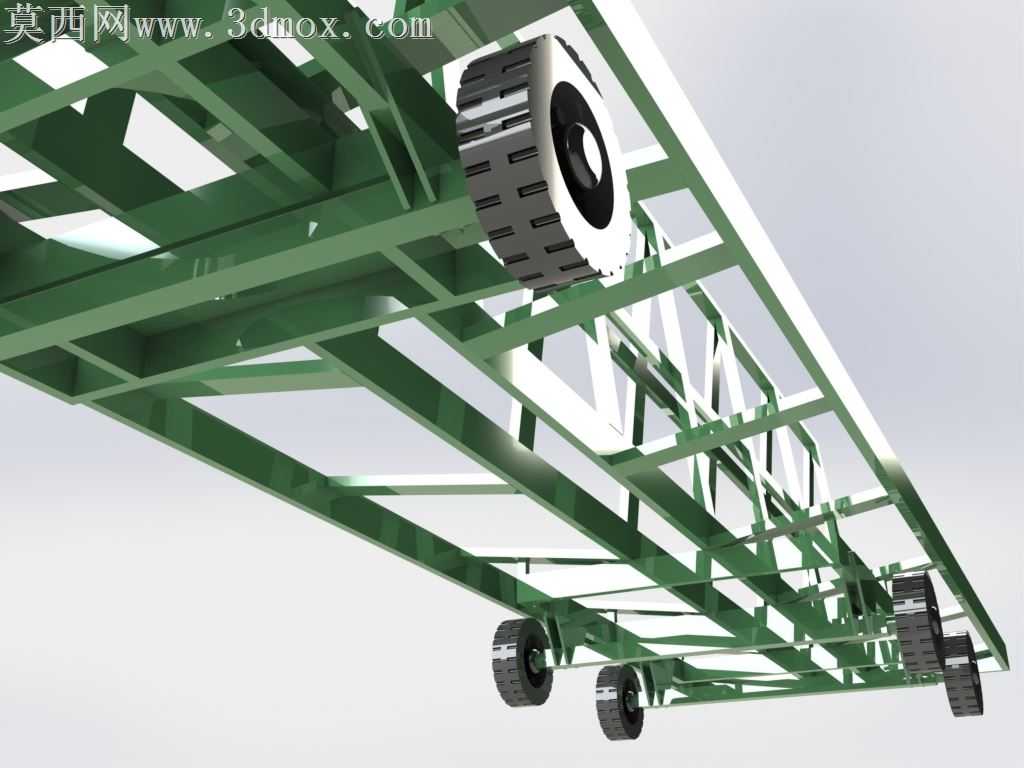

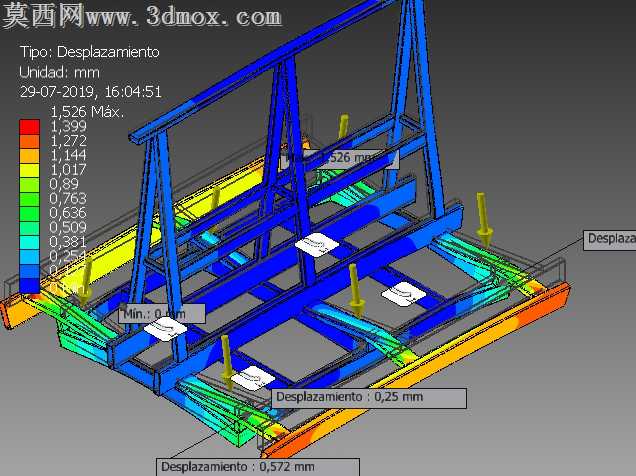

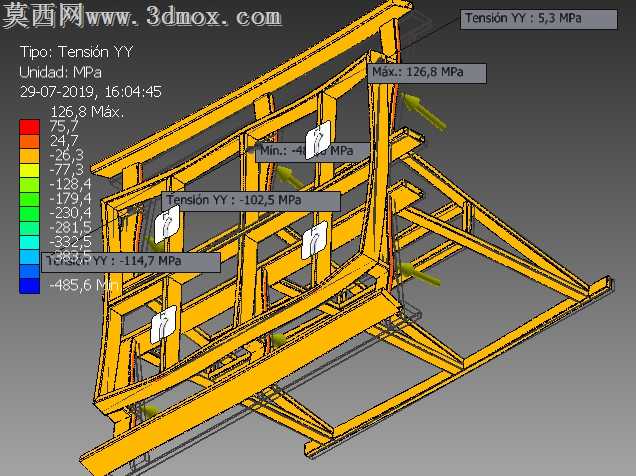

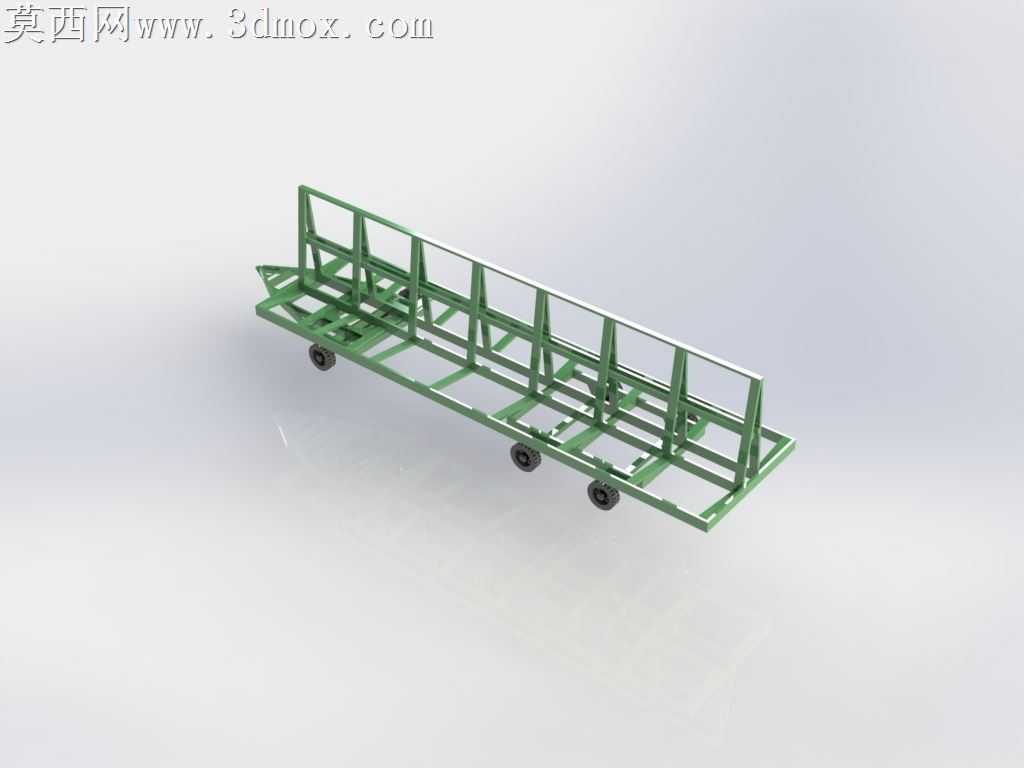

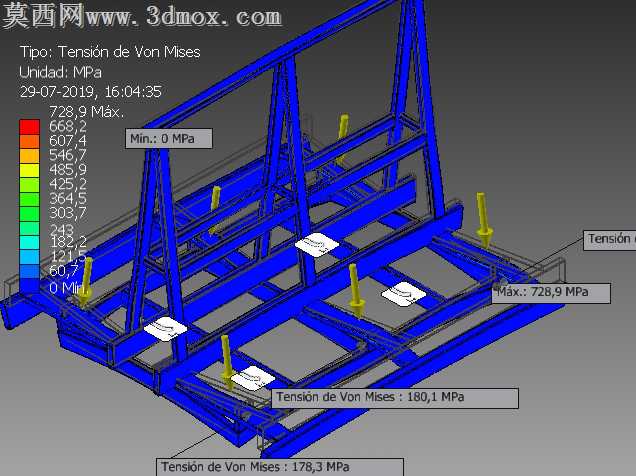

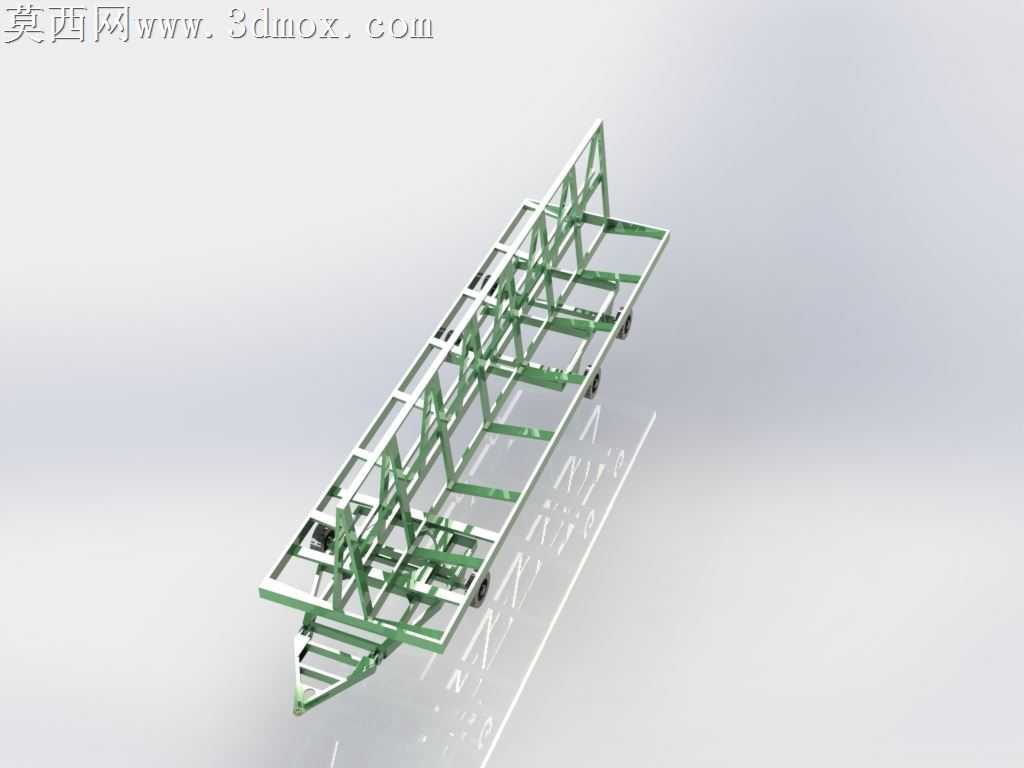

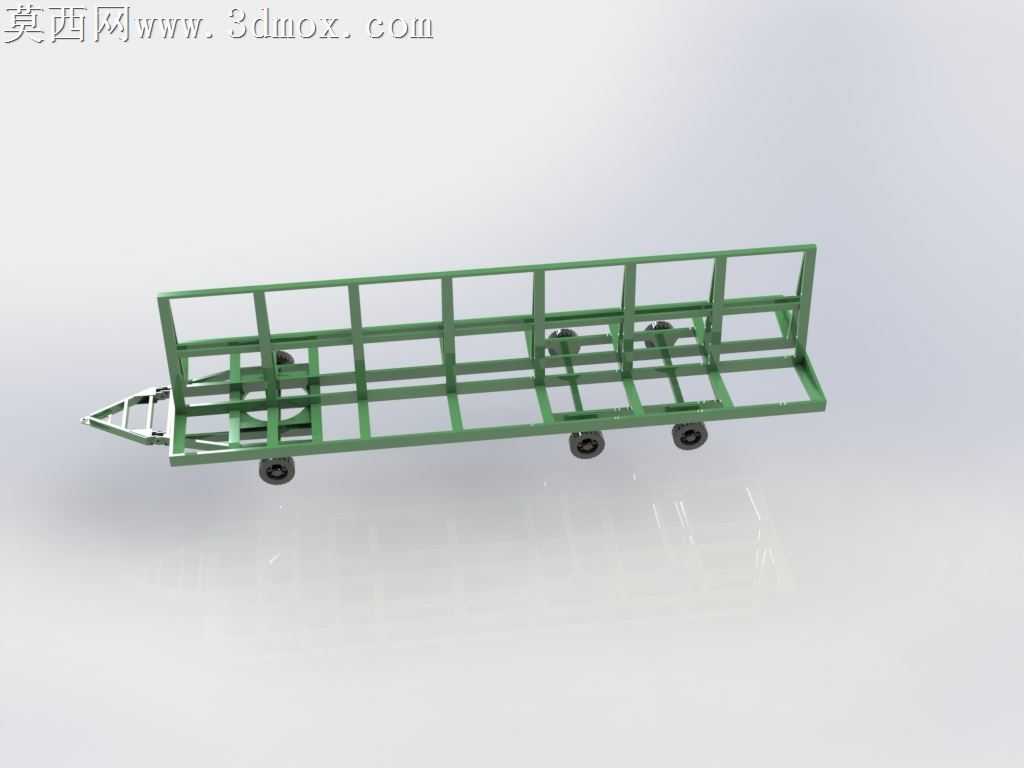

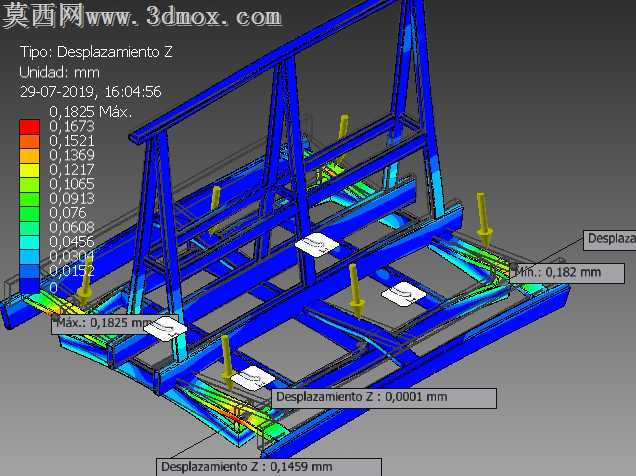

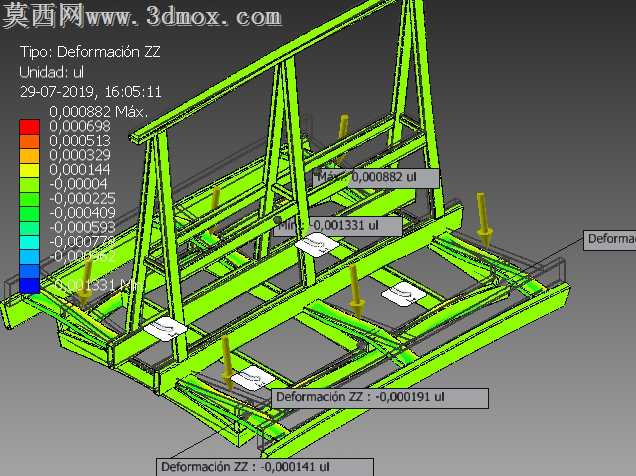

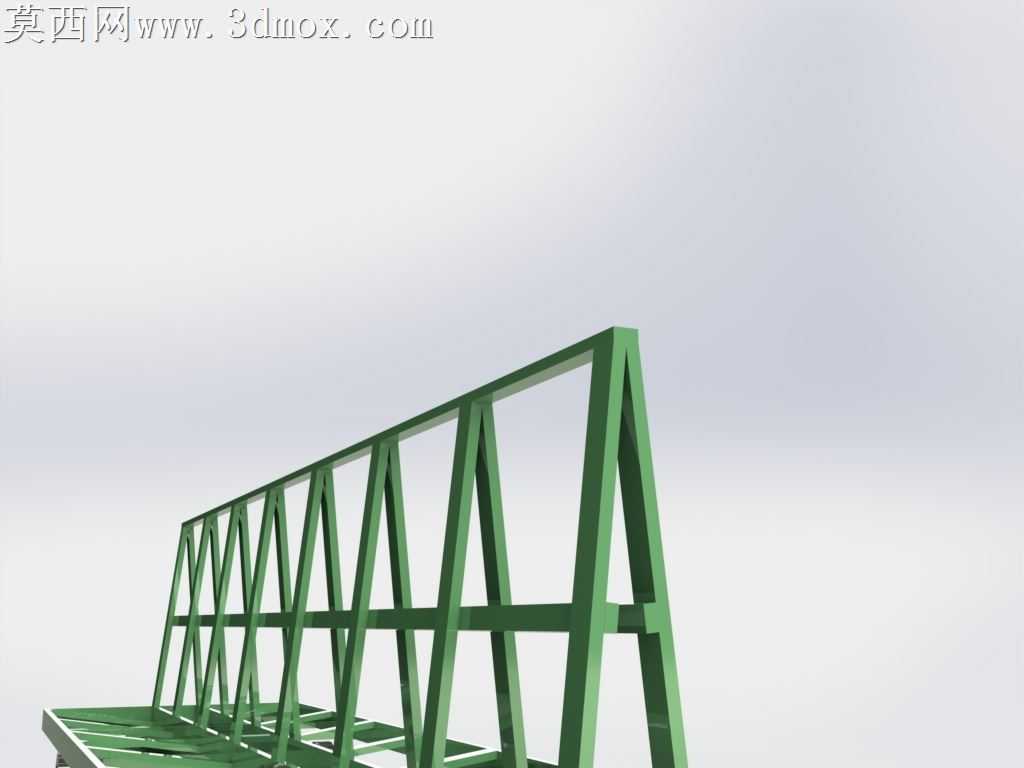

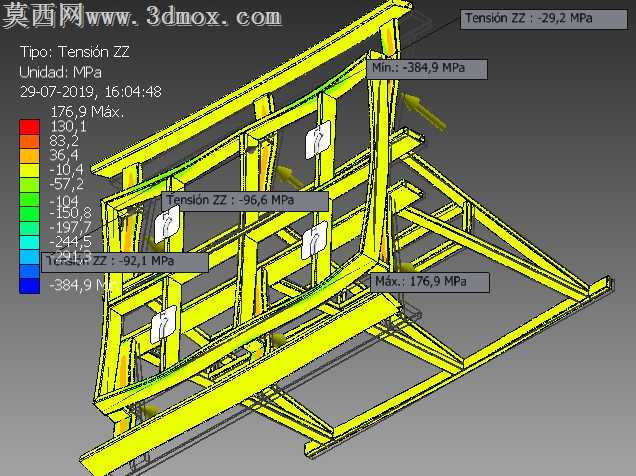

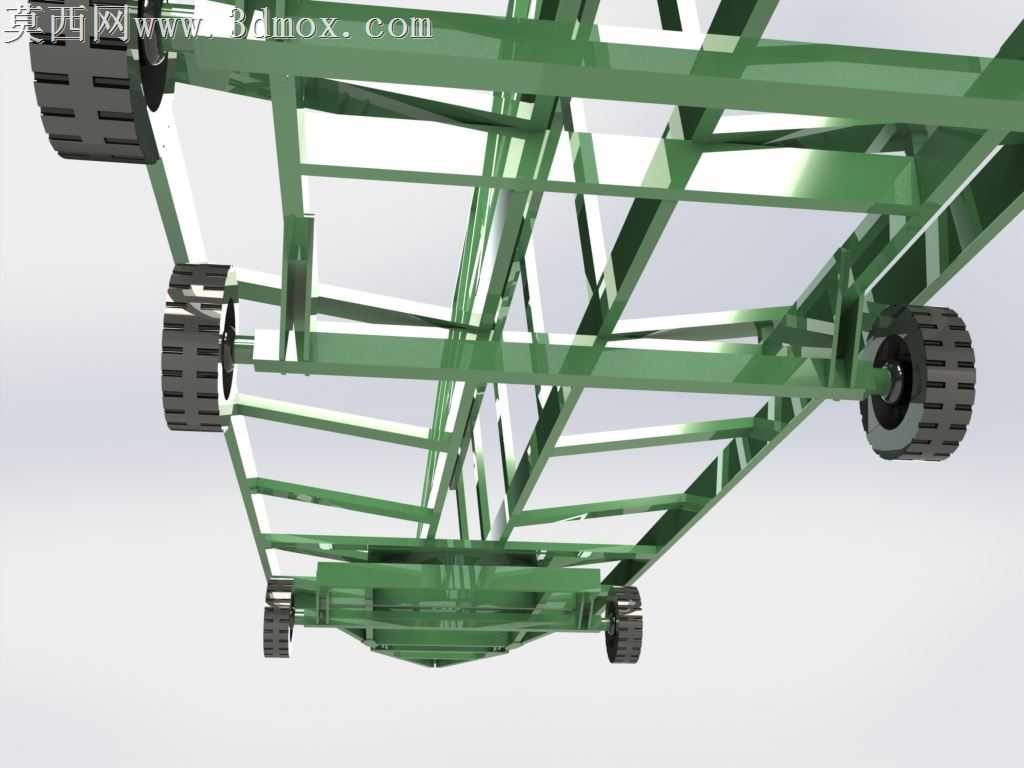

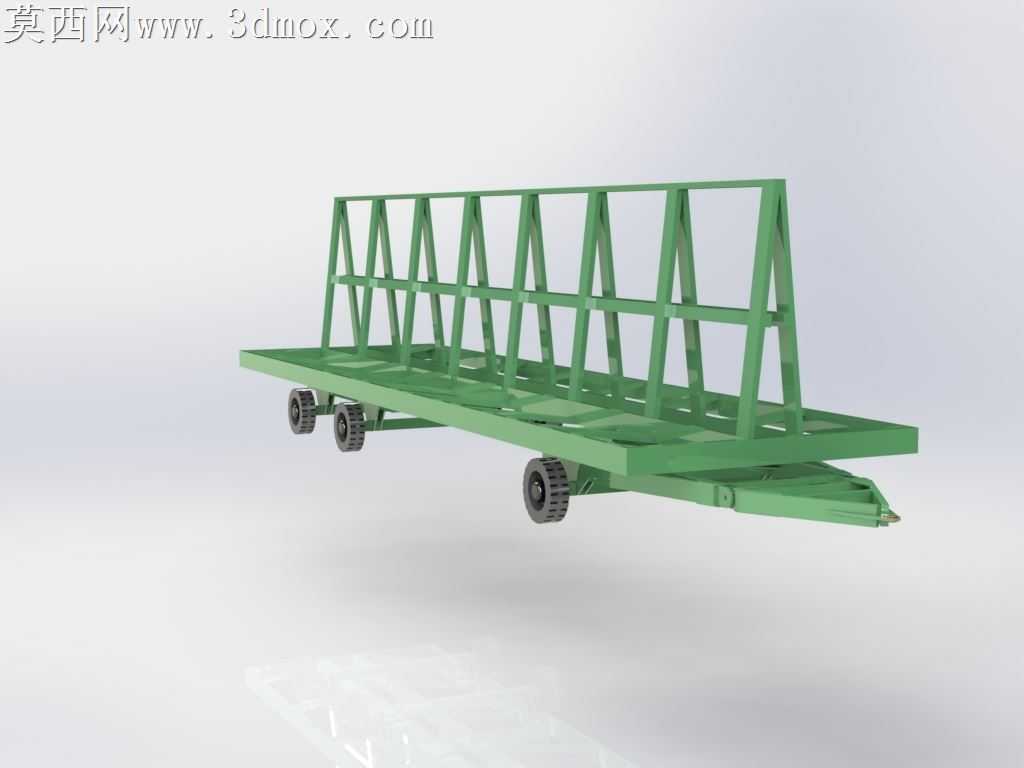

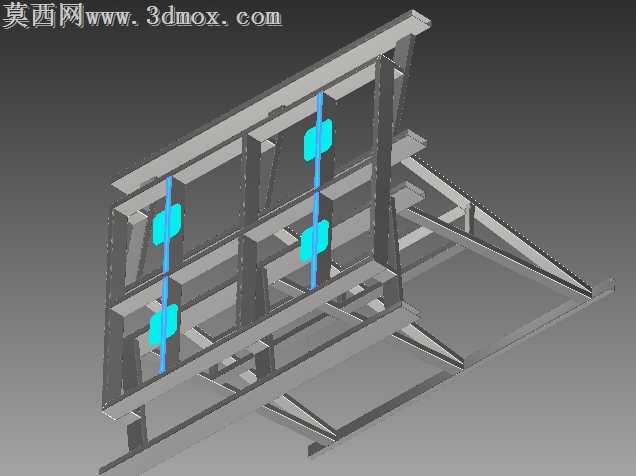

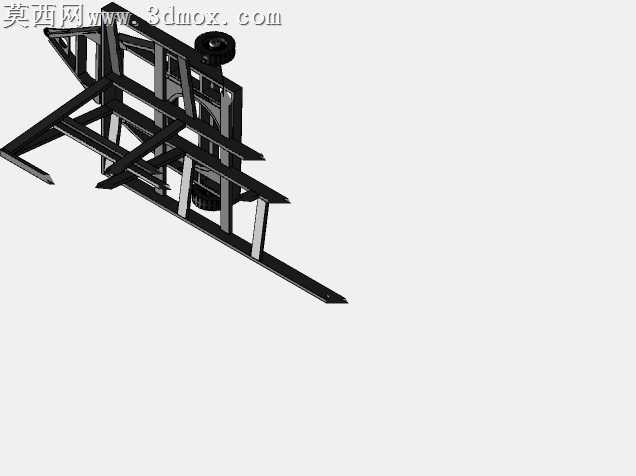

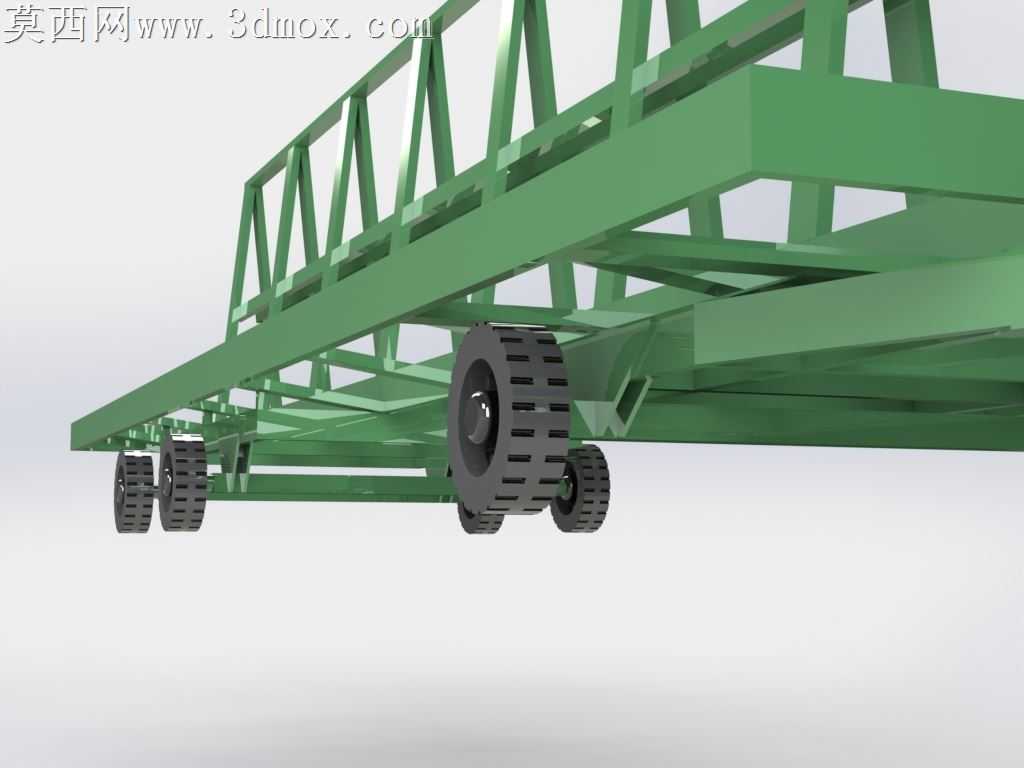

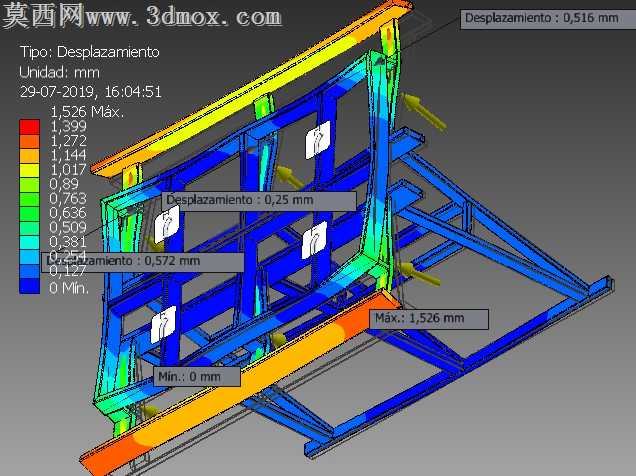

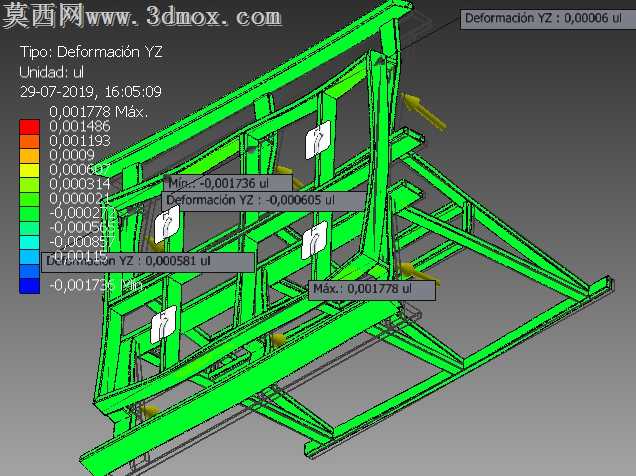

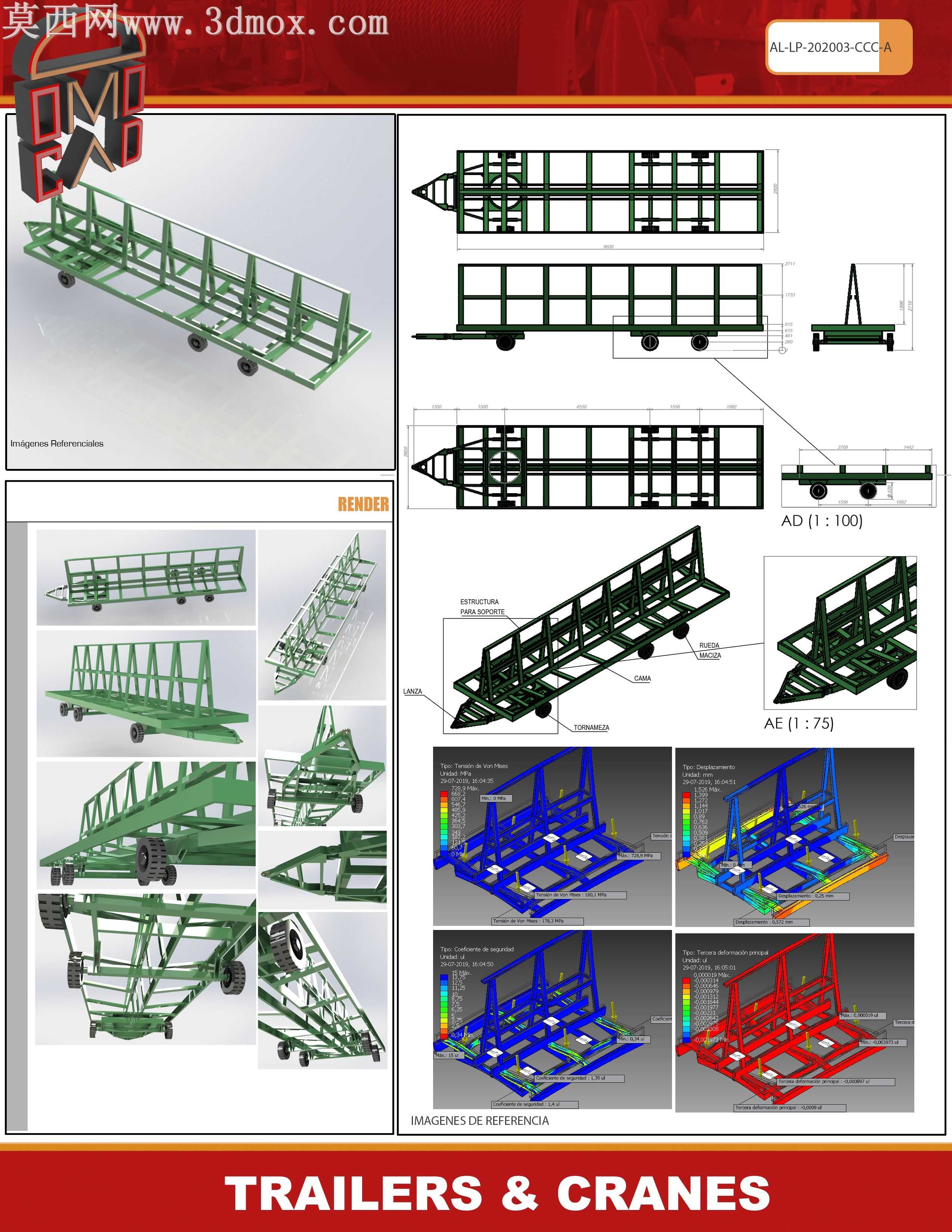

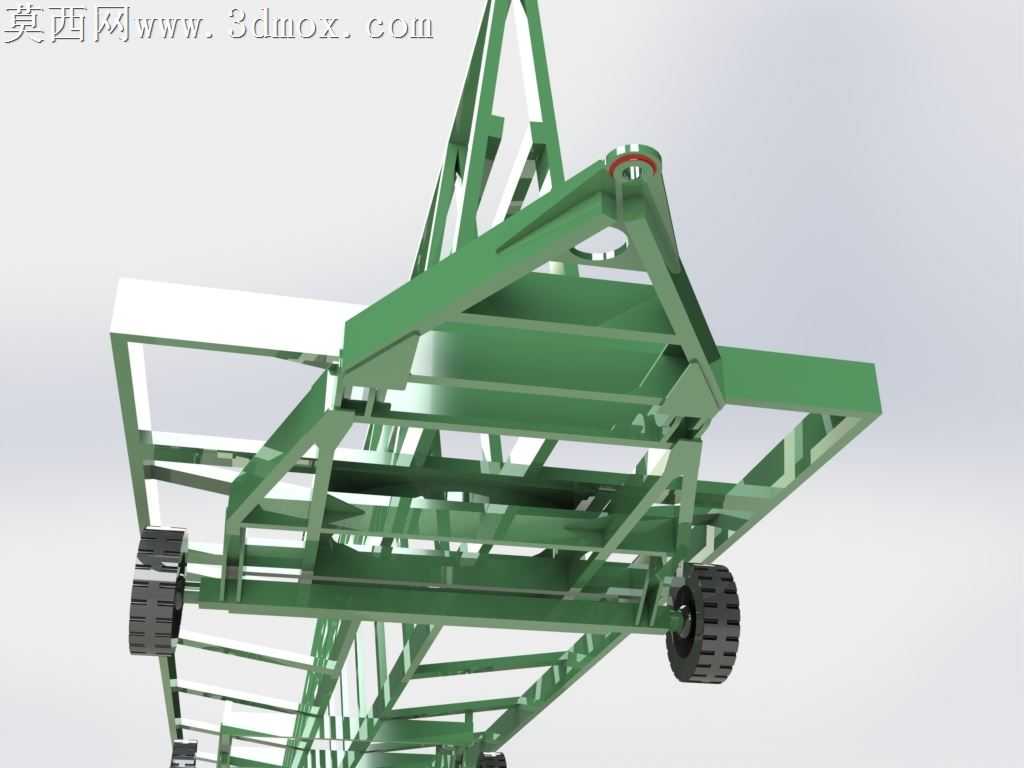

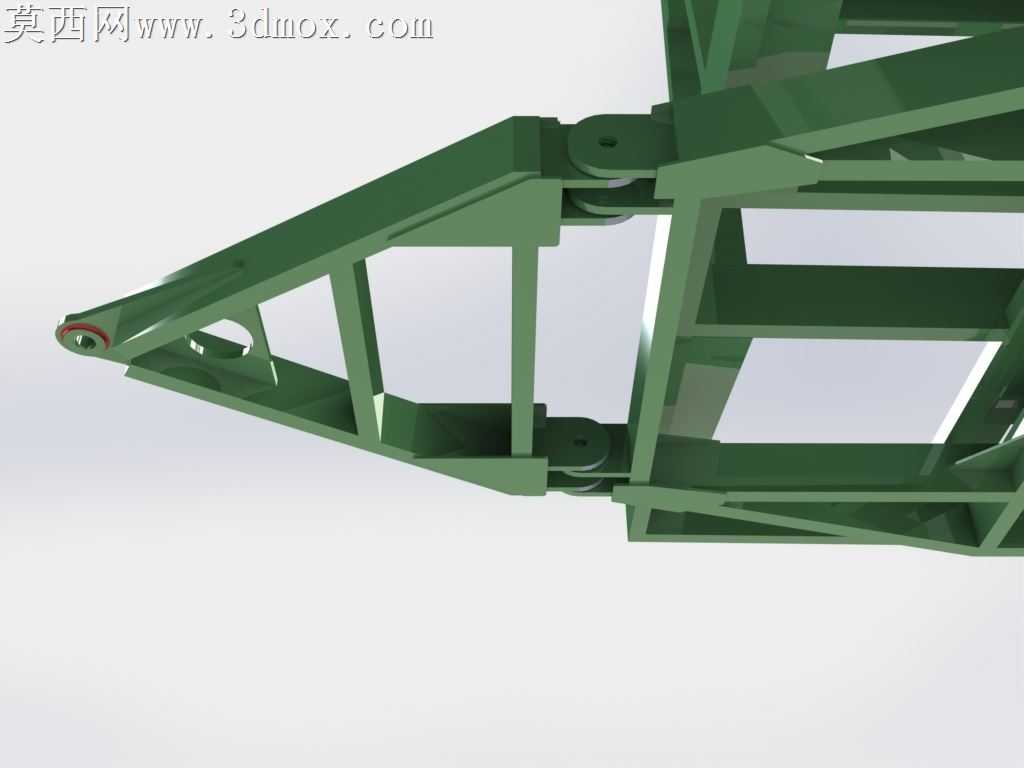

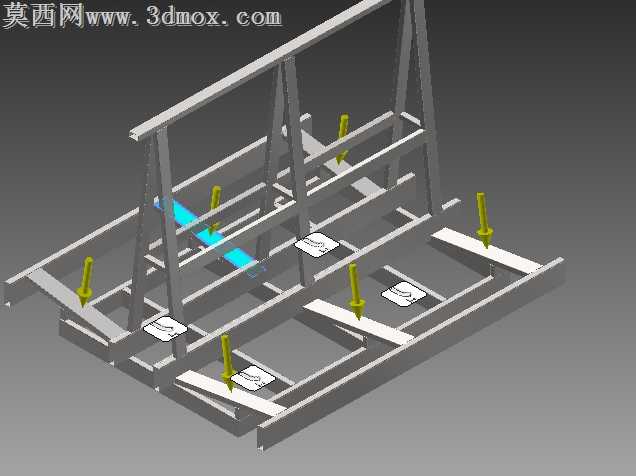

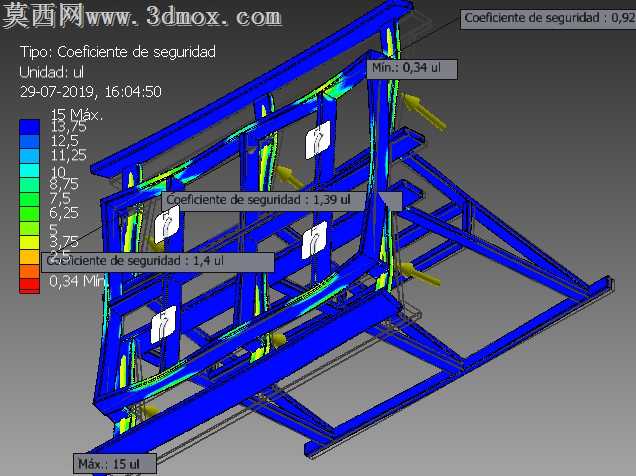

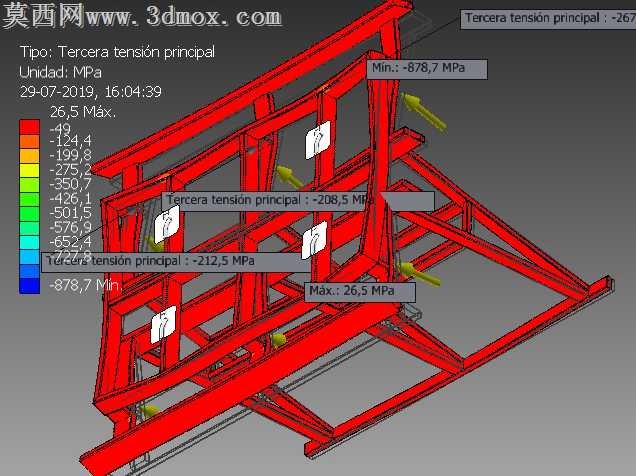

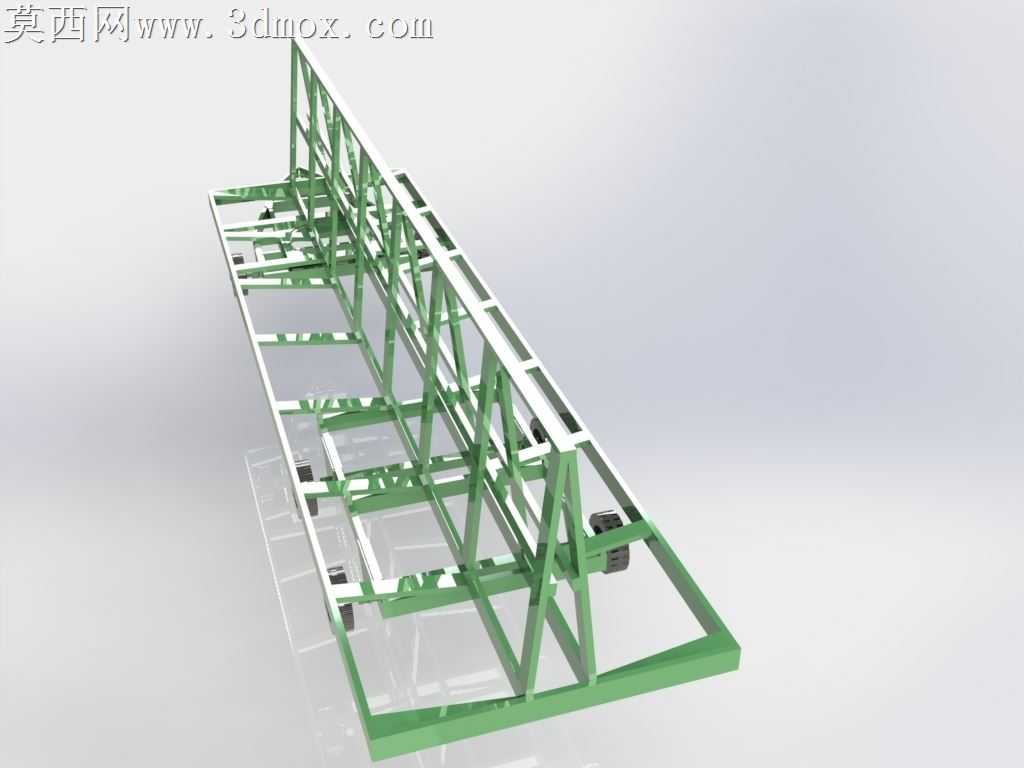

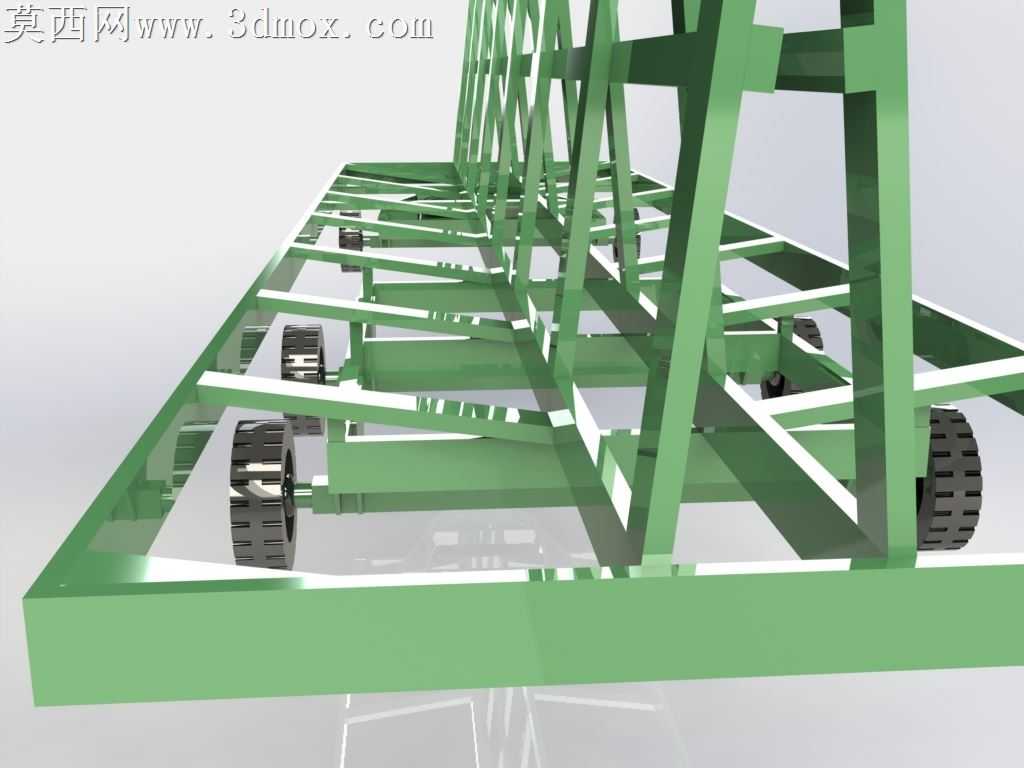

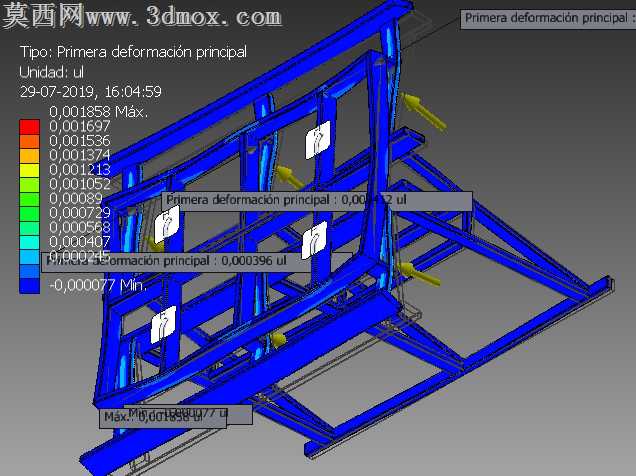

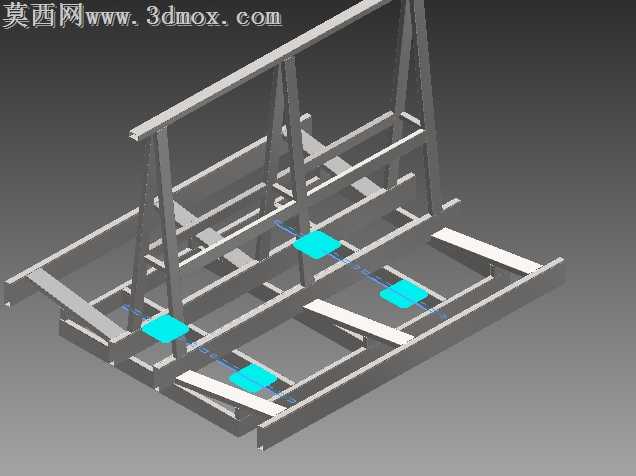

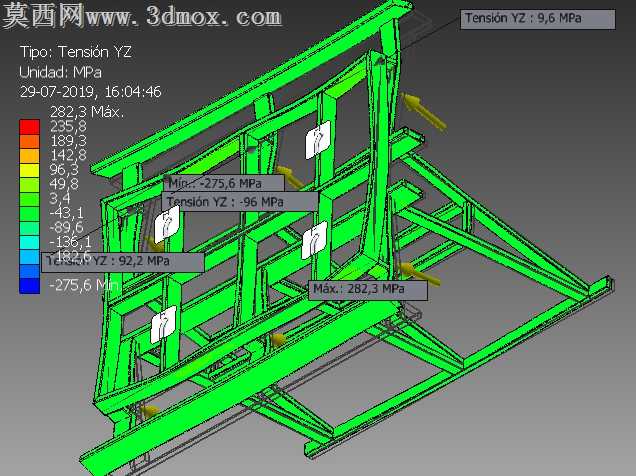

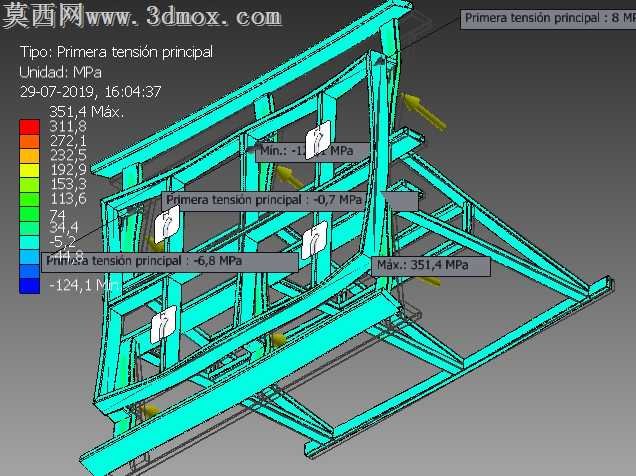

本作品为工业场景使用的栏架式四轮平板拖车三维建模成果，建模过程严格遵循工业载具的实际生产设计逻辑，首先通过基准平面搭建确定整车的长宽高比例，以承载平台为核心基准逐步延伸构建各部分结构。承载平台采用框架式镂空结构设计，由多根纵向与横向的型材构件交叉拼接形成网格状承托面，既保证了整体承载强度，又有效降低了整车自身重量，建模时对每根型材的衔接位置做了精准的布尔运算处理，确保构件之间的拼接缝隙符合实际焊接装配的工艺要求，不存在结构错位或干涉问题。平台两侧设置了连续的竖向栏架结构，栏架由等间距排布的竖向立柱与上下两道横向连接杆组成，竖向立柱底部与承载平台的侧边纵梁牢固衔接，横向连接杆将所有立柱串联为整体，形成侧向防护围挡，能够避免转运过程中长条状、易滑落的物料从平台侧方掉落，栏架的高度经过合理设定，既能够起到有效的围挡防护作用，又不会对物料的装卸作业造成阻碍。行走系统部分采用四个均匀分布的脚轮作为行走部件，脚轮分别安装在承载平台底部框架的四个角位附近，建模时还原了脚轮的轮体、轮架与安装座的完整结构，轮架与平台框架的连接位置做了加强结构设计，保证承载重物时轮组的受力能够均匀分散到平台主框架上，避免局部应力集中导致的结构变形。材质渲染阶段，整车主体框架结构采用工业常用的绿色防护漆材质，调整材质的粗糙度参数模拟真实金属漆面的哑光质感，对型材的边缘位置做了轻微的倒角处理并添加了细微的高光效果，还原金属构件加工后的边缘特征；脚轮部分采用橡胶轮体搭配金属轮架的材质组合，橡胶部分调整为深黑色并添加适当的漫反射效果模拟橡胶的磨砂质感，金属轮架部分采用深灰色金属材质，与主体框架的绿色漆面形成清晰的视觉区分。整体建模过程中对所有结构的尺寸比例做了反复校验，确保各部件的尺寸匹配实际工业转运拖车的设计规范，结构逻辑清晰，所有可活动的轮组部分预留了合理的转动间隙，既能够直观展示整车的完整构造，也可用于后续的结构受力分析、生产加工参考或工业场景的动画演示使用，完整还原了这类厂区常用转运载具的结构特征与功能设计要点。
