吉普牧马人硬派越野整车结构三维数模

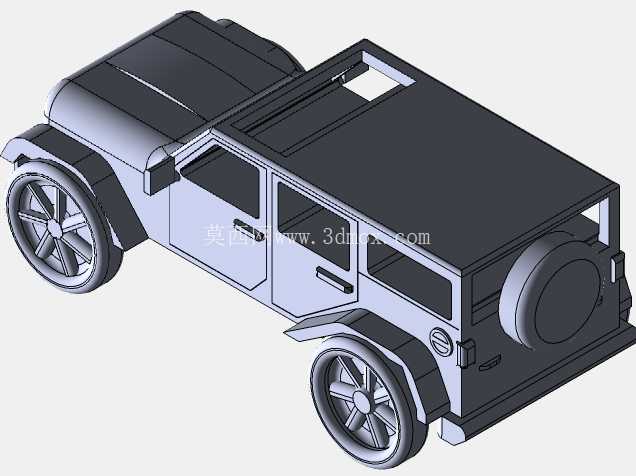

　　该三维数模完整还原了硬派越野车型的整车外观结构与核心装配关系，建模过程中优先对齐硬派越野车型的通过性设计逻辑，所有外覆盖件的分缝、突出部件的避让关系均参考实车装配边界搭建，可直接用于整车外观评审、改装件适配开发、教学演示等场景。从实际应用场景来看，这类硬派越野车型的三维数模多用于越野改装件的前期开发验证，比如侧踏、行李架、前杠、后挂备胎支架等附件的安装位匹配，不需要反复扫描实车获取点位，直接在数模上标定安装孔位、校核突出量与离去角、接近角的干涉关系，能大幅缩短改装件的开发周期；同时也可用于职业院校汽车构造课程的演示教具，配合剖切操作就能直观展示车身框架、轮拱空间、车门铰链布置等结构，比平面图纸的展示效率高很多。在功能特性的还原上，数模保留了牧马人车型标志性的可拆卸车顶分段结构，车顶预留的天窗开口边框做了厚度还原，能清晰看到车顶覆盖件与车身侧围的搭接关系；车尾的后挂备胎安装座做了凸起结构还原，与尾门的连接面做了贴合处理，轮拱位置的外扩造型完全匹配大尺寸越野轮胎的转向跳动边界，即使轮胎打满方向，胎壁也不会与轮拱内衬、前杠边角发生干涉，这一点在越野车型的设计中是核心校核点，直接关系到极限越野工况下的轮胎活动空间。

　　设计思路上，建模时优先保证车身硬点的准确性，首先确定了前后轴的轴距参数、轮距宽度，再以此为基准搭建车身侧围的轮廓线，车门的分缝位置完全对齐实车的B柱、C柱位置，车门把手、侧转向灯、油箱盖等外饰件的位置均按照实车比例布置，没有出现比例失调的问题；车轮部分还原了大尺寸越野轮毂的辐条造型，轮胎的外径、扁平比匹配硬派越野的配置，胎壁厚度足够支撑非铺装路面的冲击，轮拱与轮胎之间的预留间隙也做了还原，足够容纳悬架在极限压缩行程下的轮胎上跳空间，不会出现蹭轮拱的问题。

　　外形尺寸与安装边界方面，数模按照实车比例搭建，车身总长控制在四门版牧马人的常规尺寸区间，宽度包含外后视镜的突出量，高度包含车顶行李架安装位的预留高度，所有外凸部件比如前杠的接近角斜面、后杠的离去角斜面都做了角度还原，能直接用于整车通过性参数的初步校核；车门的铰链安装位在数模上做了位置预留，侧围上的车门安装面做了平整处理，后续如果要细化车门内部的升降机构、铰链结构，可以直接在现有安装面上拓展结构，不需要重新调整车身侧围的曲面；后挂备胎的安装支架与尾门的连接面做了贴合处理，支架的突出长度刚好让备胎与尾门保持合理间隙，不会在车辆行驶过程中出现备胎磕碰尾门的问题，同时备胎的外径也没有超出后杠的宽度范围，不会影响车辆的离去角参数。

　　轮拱的外扩造型除了给轮胎跳动留足空间，也兼顾了越野场景下的防刮需求，外凸的轮眉能阻挡轮胎带起的泥水甩到车身侧面，数模上轮眉与翼子板的搭接关系也做了还原，能清晰看到两者的分缝位置，后续如果要开发加宽轮眉的改装件，直接在现有轮眉的安装面上做延伸即可。车身侧面的腰线做了平直处理，从翼子板一直延伸到车尾，既保证了硬派车型的方正视觉效果，也能降低外覆盖件的冲压成型难度，数模上的腰线棱线做了合理的圆角处理，没有出现尖锐的直角，符合汽车外覆盖件的冲压工艺要求。车窗部分的边框厚度做了还原，前后车门的车窗尺寸、后排小三角窗的位置都对齐实车结构，车窗玻璃与边框的贴合面做了平整处理，后续如果要做车窗升降的运动仿真，可以直接给玻璃部件添加移动副，沿着车门内的导轨方向设置行程即可。
