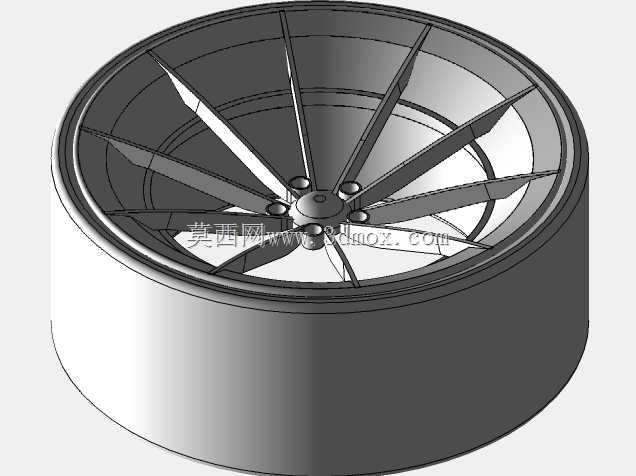

多辐条碳纤维汽车轮毂结构设计

这款碳纤维轮辋的设计，首先围绕乘用车改装与高性能车型的行走系统需求展开，日常道路行驶、赛道日竞技场景都能适配，核心作用是承载车身载荷、传递驱动与制动力矩，同时匹配轮胎形成完整的行走轮组，直接影响车辆的操控响应与簧下质量表现。设计阶段优先考虑了安装边界的通用性，轮辐中心的安装孔位按照常规乘用车五孔螺栓布局规划，中心定位孔尺寸适配多数家用性能车与改装车型的轴头规格，轮辋的胎圈座直径、宽度符合常规改装轮胎的匹配标准，轮缘的圆角参数严格参考轮胎安装的安全规范，避免装胎时出现胎唇损伤的问题。结构设计上采用了宽辐条放射式布局，每根辐条从中心轮毂座向外延伸至轮辋筒身，辐条截面做了变厚度处理，靠近中心座的位置厚度更大，用来分散螺栓预紧力与行驶中的冲击载荷，靠近轮辋边缘的位置逐渐收薄，在保证结构强度的前提下尽可能削减冗余重量。碳纤维材料的铺层方向也做了针对性规划，沿辐条受力方向布置主承力铺层，环向铺层用来强化轮辋筒身的抗冲击能力，避免过减速带、碾轧路面坑洼时出现轮辋变形开裂的问题。不同于传统铸造铝合金轮辋的等厚筒身设计，这款轮辋的筒身和辐条衔接位置做了圆弧过渡处理，能够分散行驶过程中产生的应力集中，尤其是在车辆急加速、紧急制动时，载荷不会在衔接位置出现突变，降低结构失效的概率。轮辋的内侧预留了常规刹车卡钳的避让空间，能够适配大尺寸多活塞刹车套件的安装需求，不需要额外打磨轮辋内侧就能满足多数性能刹车的安装边界，轮辐之间的镂空间隙也兼顾了刹车系统的散热需求，连续制动时气流能够顺着辐条间隙带走刹车卡钳与刹车盘的热量，减少制动热衰减的出现概率。设计过程中也考虑了日常使用的耐用性，轮辋边缘做了加厚处理，低速刮蹭路沿时不会直接损伤主承力结构，胎圈座位置的尺寸精度控制在轮胎安装的公差范围内，保证充气后轮胎和轮辋的密封性，不会出现慢漏气的问题。
