履带式小型移动作业机器人结构设计

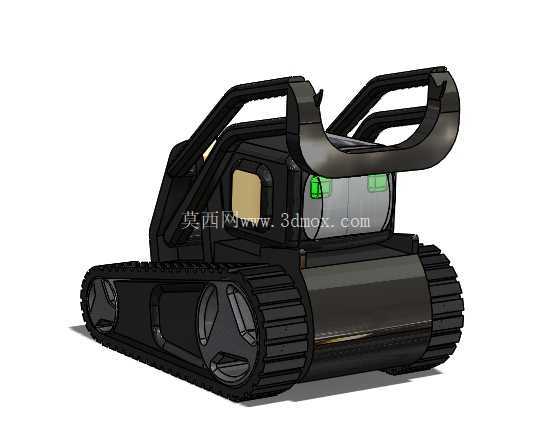

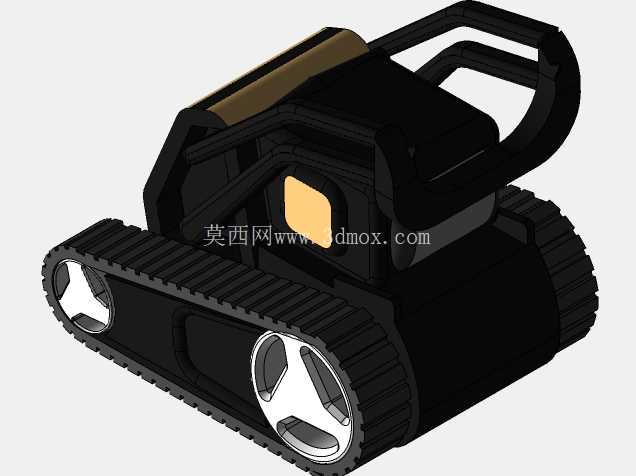

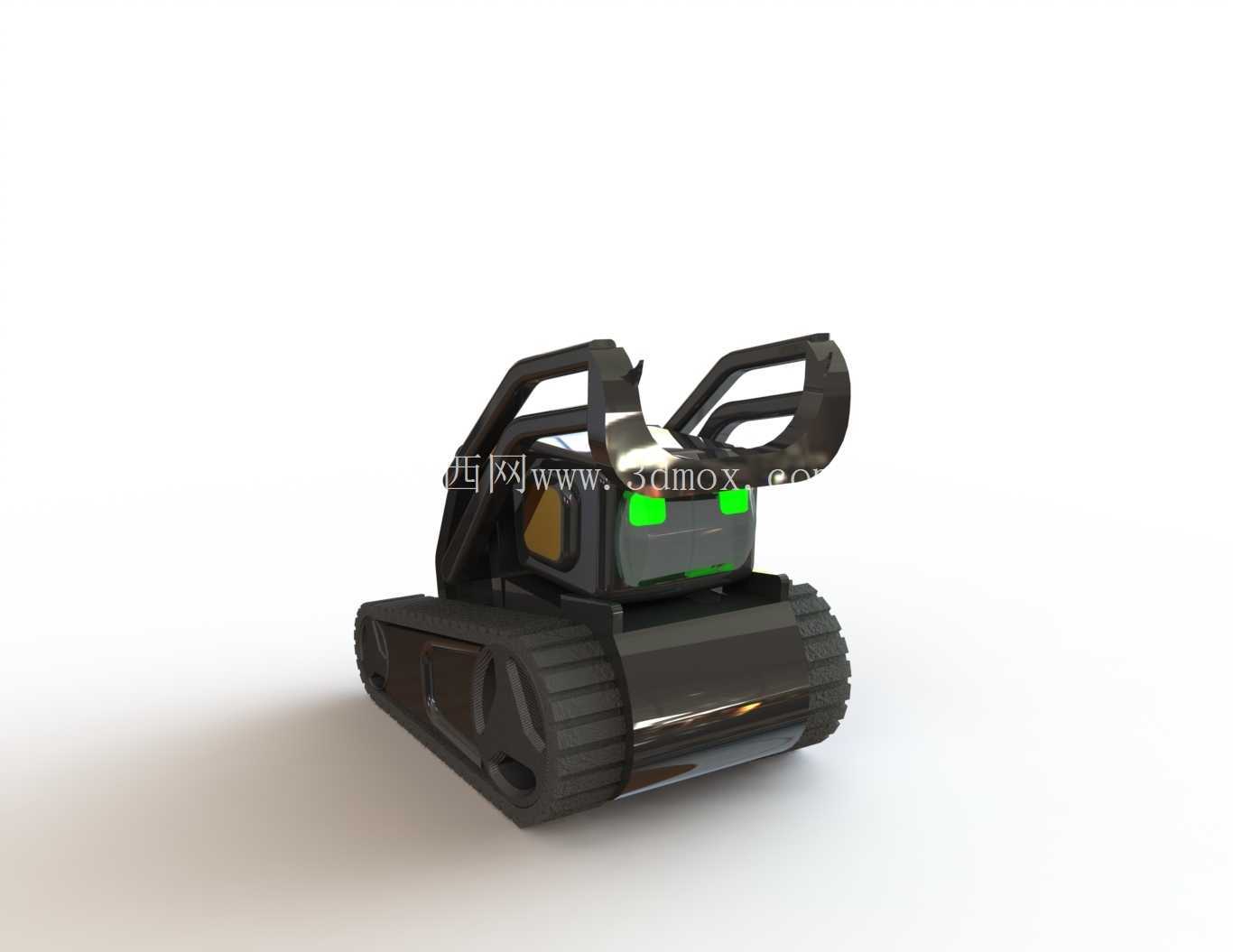

这款履带式小型移动作业平台的设计，最初瞄准的是狭小空间内的巡检、轻量作业场景，比如厂区管道夹层巡检、仓储货架底部排查、小型物料短途转运这类轮式设备难以进入的工况。从结构布局来看，整机采用一体化承载式机身设计，上部的提手结构并非单纯的装饰件，而是兼顾了单人便携搬运、应急拖拽的受力需求，提手的弯折弧度经过人机工程校核，单手握持时受力点贴合掌心轮廓，搬运10公斤级的整机不会出现局部压手的问题。

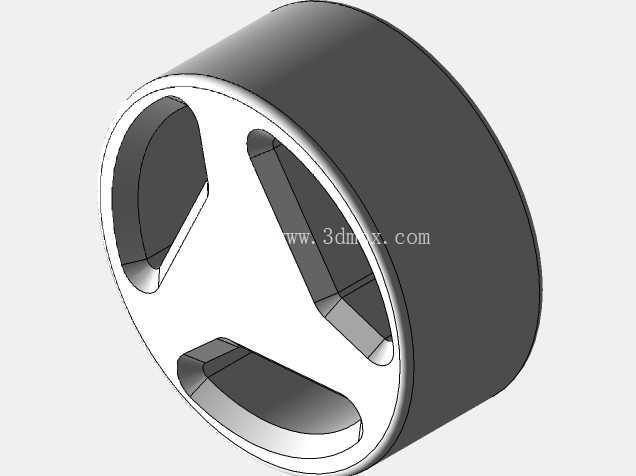

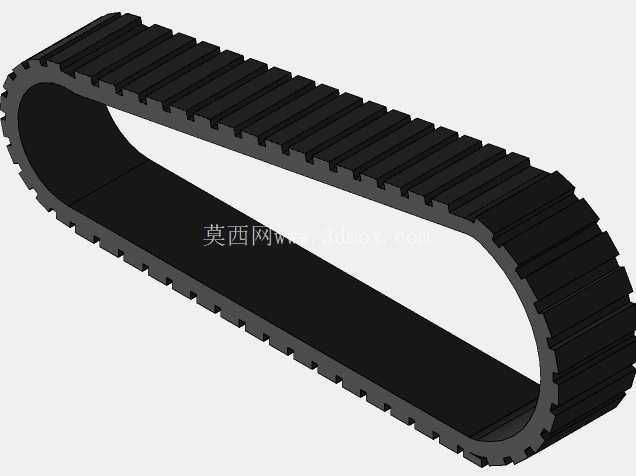

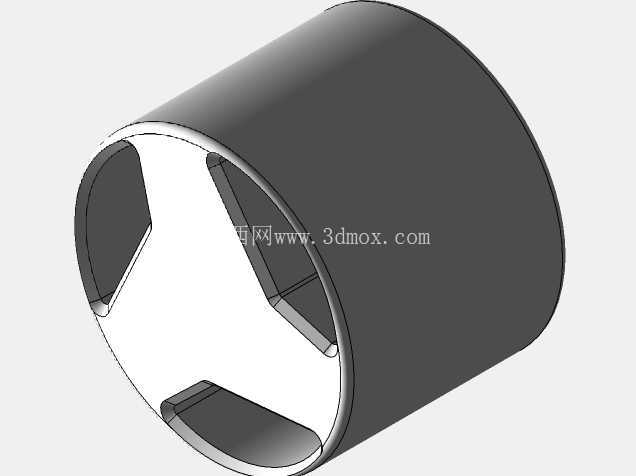

行走系统采用橡胶履带搭配一体式注塑驱动轮的方案，驱动轮的轮齿造型做了圆弧过渡处理，避免履带啮合过程中出现卡滞、啃带的问题，履带的接地长度经过测算，在平整硬质地面的接地比压控制在0.08MPa以内，即使在铺有地毯、薄塑胶垫的室内场景，也不会出现压痕或者陷滞问题。导向轮集成在机身前端，张紧结构隐藏在机身侧盖内部，不需要拆解整机外壳就能完成履带张紧度的调节，日常维护的操作门槛很低。

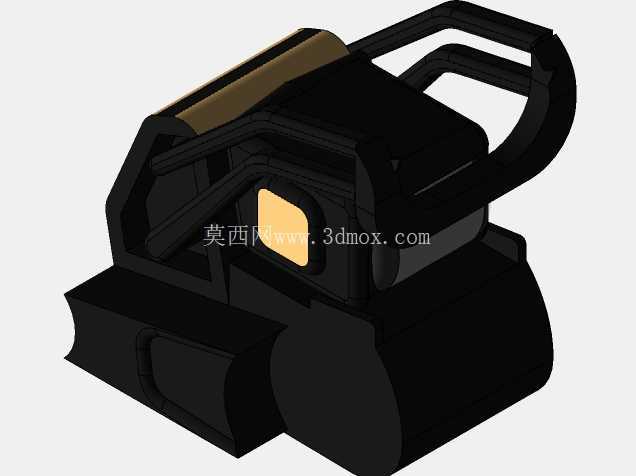

机身中部的舱体是核心承载区域，内部预留了标准的安装螺柱孔位，可以根据实际作业需求搭载不同的功能模块，比如可见光摄像头模组、温湿度传感器、小型机械夹爪，甚至是轻量的消杀喷雾模块，舱体的内部空间做了分层设计，上层放置控制电路板与通信模块，下层预留电池安装位，两层之间设置有绝缘隔板，避免电路部分与电池组出现干涉。机身侧面的黄色标识块位置，预留了状态指示灯的安装位，能够直观反馈设备的电源状态、通信连接状态与故障代码，不需要外接调试设备就能快速判断设备运行情况。

从安装边界来看，整机的宽度控制在200毫米以内，能够顺利通过常规建筑的室内门缝隙、货架之间的狭窄通道，机身高度不含上部提手的部分控制在150毫米，能够钻入大部分常规高度的设备底部、管道夹层区域。履带的外侧没有突出的尖锐结构，所有边角都做了R3以上的圆角处理，在狭窄空间内移动时不会剐蹭墙面或者设备表面，适合在对表面防护要求较高的室内场景使用。

设计过程中特意将重心控制在整机的几何中心偏下位置，也就是履带接地平面的上方50毫米处，即使在30度的坡道上行驶，也不会出现倾翻的问题，同时履带的附着力足够支撑整机在坡道上完成启停、转向动作，不会出现打滑溜坡的情况。转向采用差速控制方案，不需要额外设置转向机构，通过两侧驱动轮的转速差就能完成原地转向，最小转弯半径为0，在狭小空间内的机动灵活性远高于同尺寸的轮式移动平台。

机身外壳采用分体式拼接结构，上下壳之间通过卡扣加螺丝的方式固定，密封胶条预埋在壳体的拼接槽内，能够达到IP54的防护等级，日常使用中可以阻挡灰尘侵入，也能承受少量的飞溅水滴，适合在普通工业场景、室内办公场景下使用，不需要额外做防水防尘的改装。上部提手与机身主体的连接位置做了加强筋结构，连接螺丝直接贯穿到机身内部的承载骨架上，即使拖拽或者提举过程中出现突发受力，也不会出现提手断裂、壳体开裂的问题。

在行走性能的匹配上，驱动轮的直径与履带节距做了优化匹配，行驶过程中的振动幅度控制在很小的范围内，搭载精密传感器模块的时候，不会因为行走振动导致检测数据出现偏差。履带的材质选用耐磨橡胶配方，在水泥地面、环氧地坪、瓷砖地面上行驶都不会留下划痕，长时间使用后的磨损量也控制在合理范围内，常规使用场景下履带的更换周期可以达到2000小时以上。

整机的电气走线全部隐藏在机身内部的走线槽内，没有外露的线缆，避免移动过程中线缆被外物勾挂导致的故障，所有的外接接口都设置在机身尾部的防护盖内，包括充电接口、调试接口、功能模块扩展接口，不用的时候盖上防护盖，就能避免灰尘、水汽进入接口内部导致接触不良。
