适配机器人的紧凑型蜗轮蜗杆减速电机

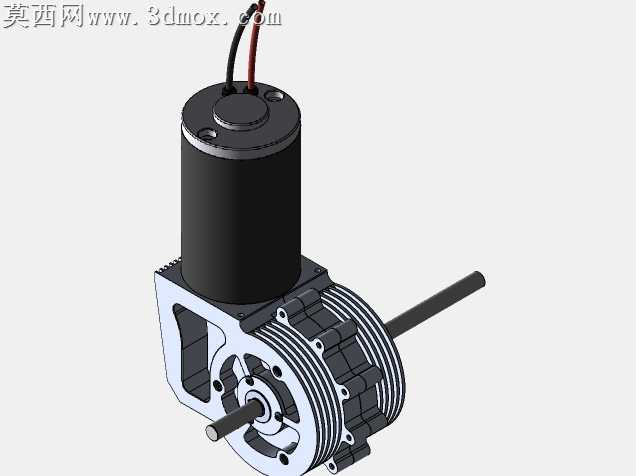

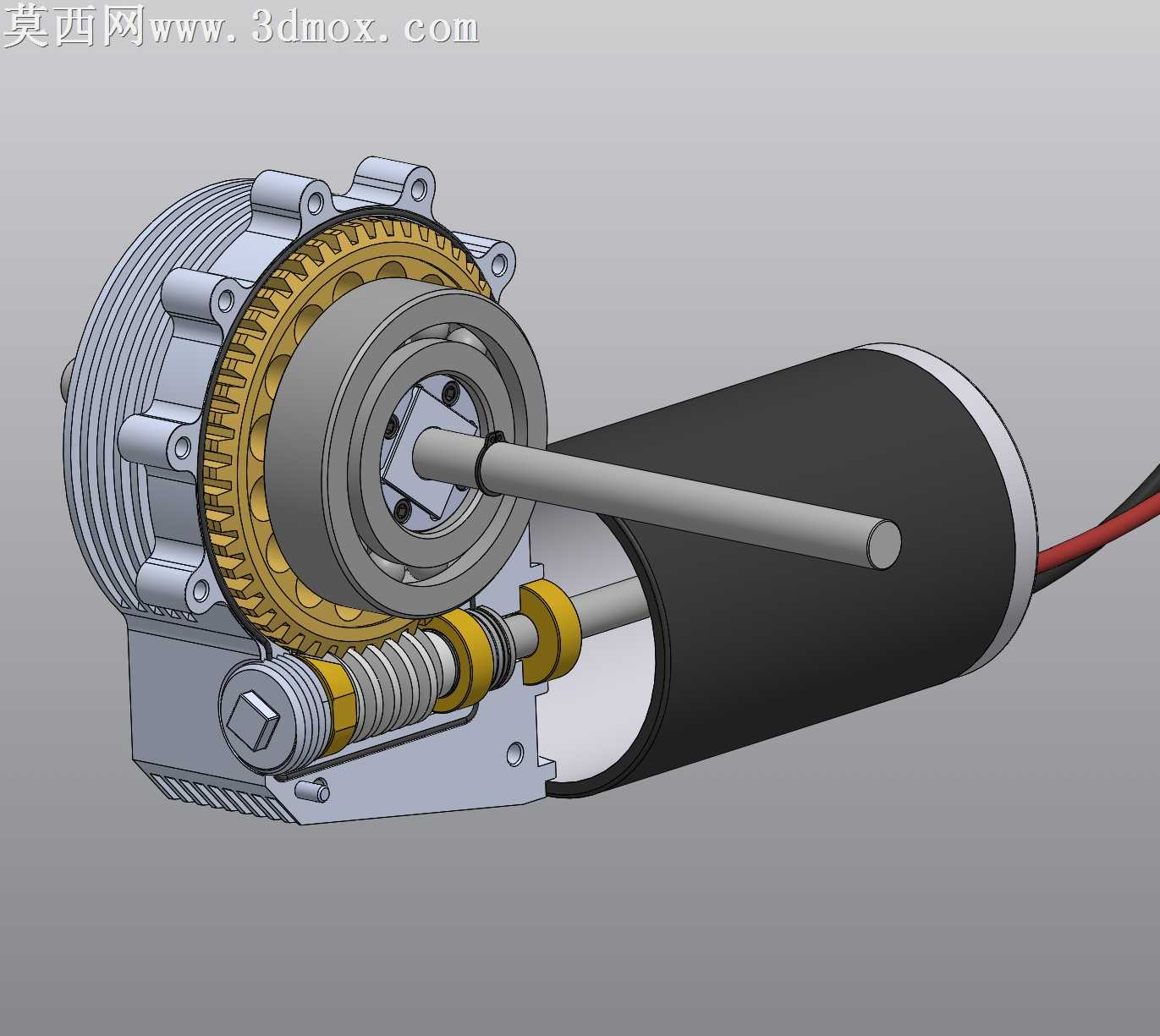

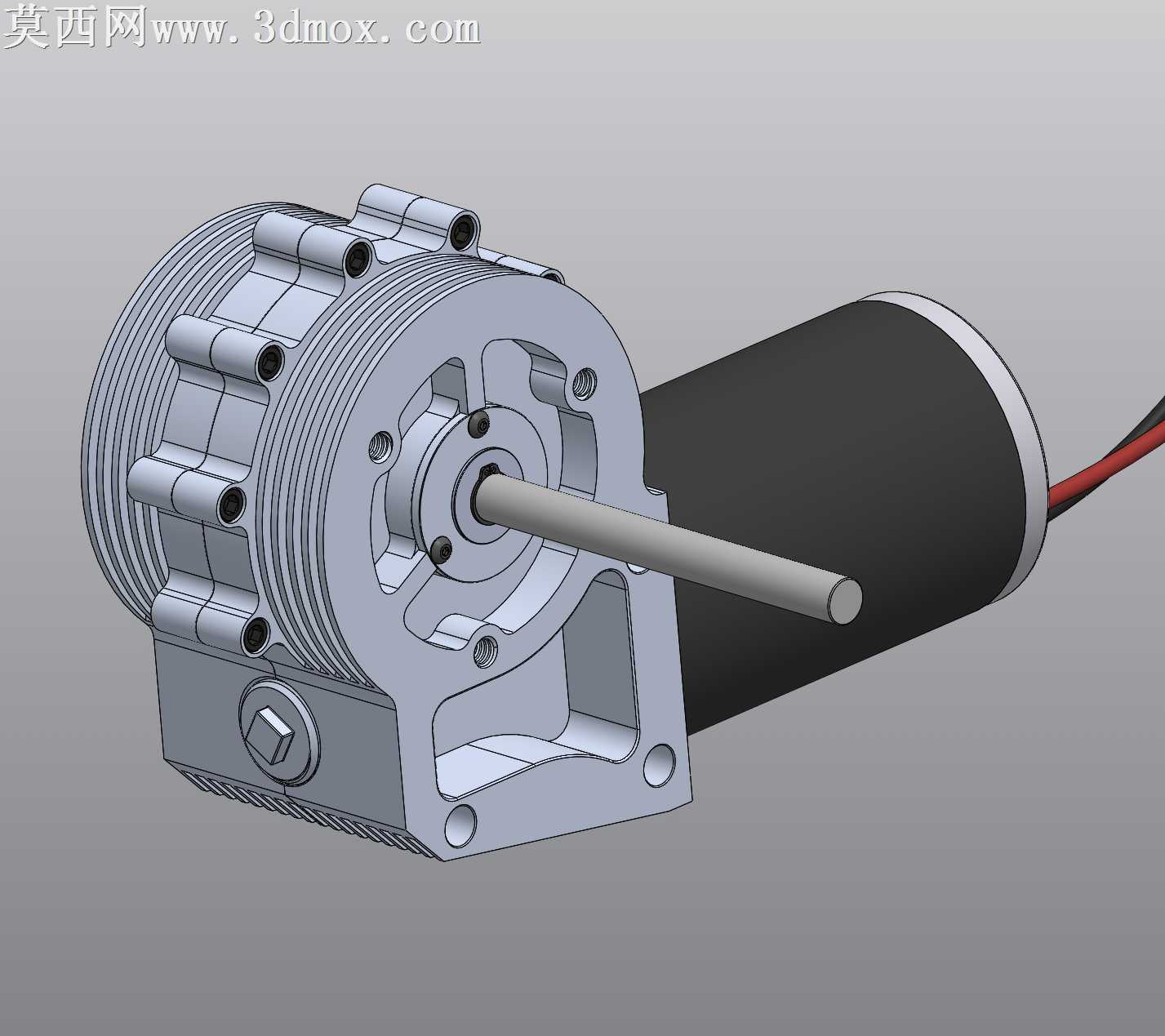

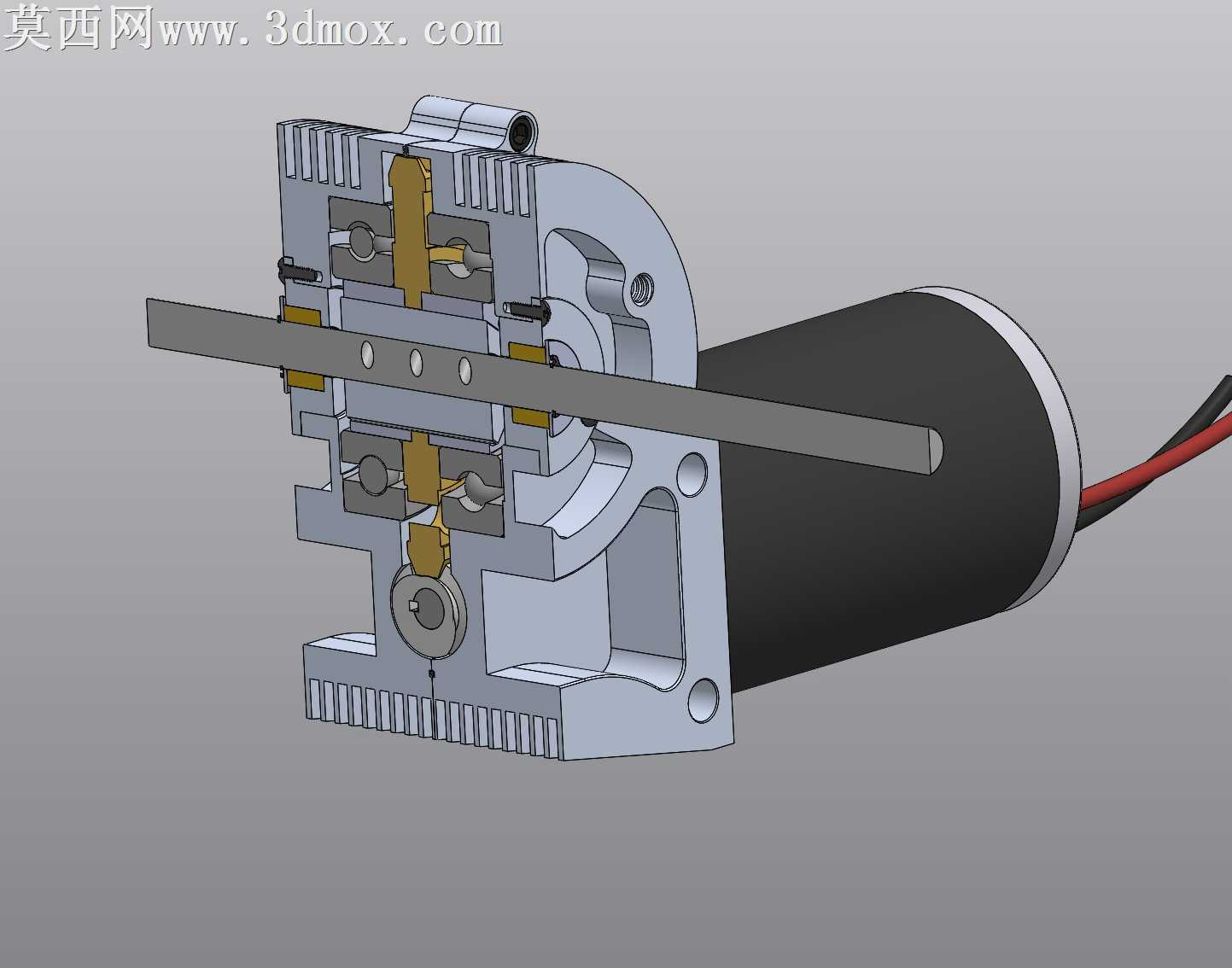

本作品为适配机器人应用场景定制设计的蜗轮蜗杆减速电机三维模型，整体建模过程严格遵循机械设计规范，在三维建模环境中完成全参数化零件绘制与整机装配，完整还原了产品的真实结构与装配关系。建模阶段首先对直流有刷电机本体进行精细化建模，还原了电机外壳的散热鳍片结构、端盖定位孔位、出线端的线缆走线结构，电机外壳采用哑光黑色硬质材质设定，输出轴采用金属亮面镀铬材质，还原真实电机的外观质感。针对核心的蜗轮蜗杆变速箱部分，建模时重点还原了紧凑化的箱体结构：箱体采用一体化压铸铝材质设定，表面做细腻的磨砂金属质感处理，箱体外侧设计有多层环形散热鳍片，与电机本体的散热结构形成连贯的散热通路，满足紧凑布局下的散热需求；箱体内部完整构建了蜗轮、蜗杆的啮合传动结构，所有齿轮齿形参数经过啮合校验，保证传动关系的合理性，输出轴端设计有精准的轴承安装位、密封槽结构，箱体安装面预留了标准化的安装孔与定位凸台，可直接适配对应机器人的安装接口。渲染阶段采用工作室级光照环境，通过多组柔光光源突出金属材质的反光特性与结构棱角，对箱体的安装螺丝、调节旋钮等细小零件做了细节质感强化，清晰展现各部件的装配层级与结构细节。设计思路上围绕机器人紧凑安装空间的核心需求，摒弃了通用减速电机的冗余结构，将变速箱与电机本体做集成化设计，大幅缩减整机轴向与径向尺寸，内置的散热结构无需额外加装散热组件即可满足持续运行的散热要求，传动结构采用蜗轮蜗杆形式具备反向自锁特性，可提升机器人驱动端的运行稳定性与位置保持能力，所有安装接口尺寸均匹配现有机器人的安装标准，可直接用于机器人驱动轮、执行机构的驱动方案验证、装配干涉检查与运动仿真分析。
