28BYJ-48型5V步进电机结构三维设计

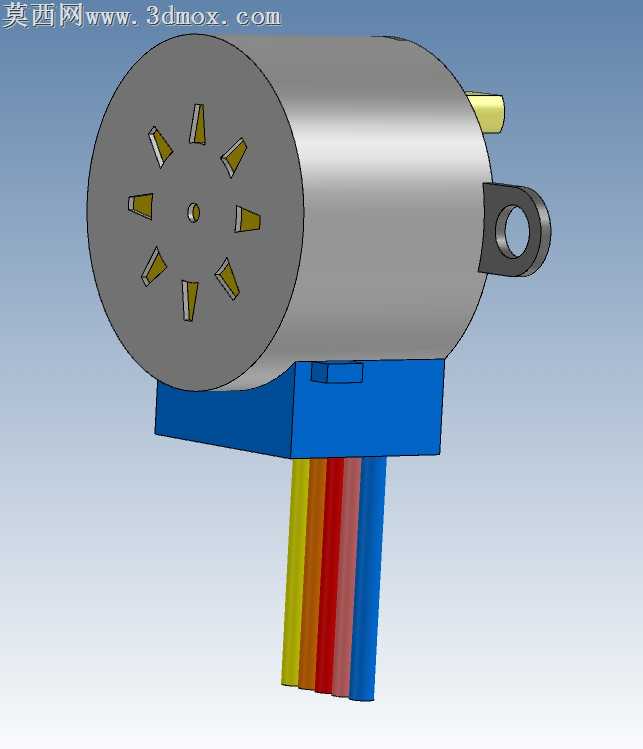

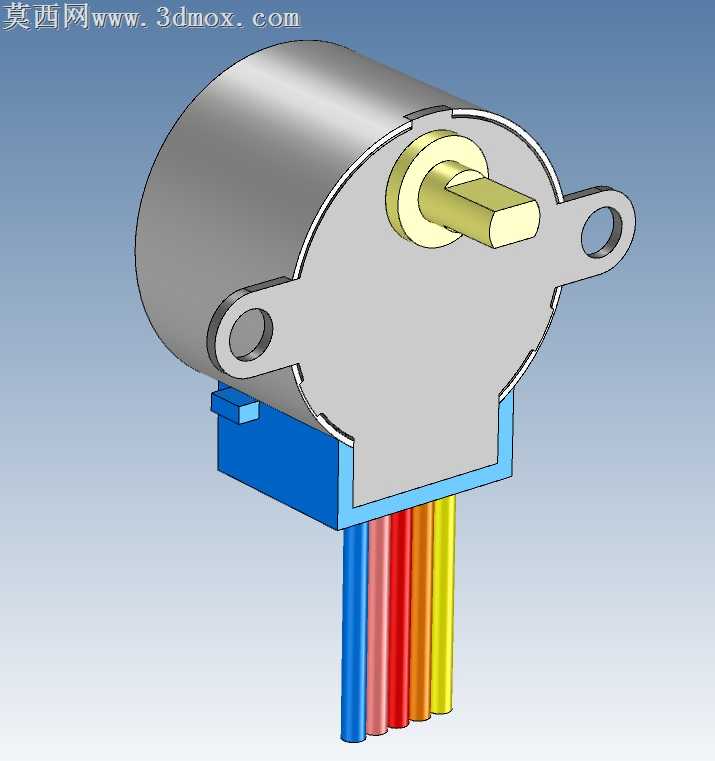

本作品针对常用的28BYJ-48型5V步进电机开展全参数化三维建模设计，完整还原该款微型减速步进电机的真实外观与内部装配逻辑，可直接用于Arduino开源硬件项目的结构适配、运动仿真验证以及教学演示场景。建模过程中首先依据实物测绘尺寸搭建整体轮廓基准，先构建圆柱形的电机主体外壳，外壳采用哑光金属质感材质渲染，还原定子部分的金属壳体特征，外壳两侧延伸出带安装孔的固定耳片，孔位尺寸与实物安装标准完全匹配，可直接用于装配干涉检查。输出轴部分采用半切扁位结构设计，建模时精准还原轴端的扁位定位特征，轴体与端部的限位凸台做一体化建模，材质设置为亮面金属质感，区分于外壳的哑光金属效果，清晰呈现传动输出部分的结构细节。电机下部的蓝色端座部分采用工程塑料材质渲染，还原塑胶件的哑光磨砂质感，端座与主体外壳的卡扣衔接结构做了精细化处理，准确呈现两者的装配限位关系。引出的四根驱动线分别对应蓝、红、橙、黄四种线序颜色，每根导线都做了独立的圆柱建模，还原线材的圆柱形态与色彩区分，线体根部与端座的衔接位置做了过渡处理，避免出现生硬的装配缝隙。建模全程遵循实物的比例关系，所有结构特征的尺寸公差控制在合理范围内，既保证外观的还原度，也预留了装配仿真的结构间隙。渲染阶段采用渐变浅蓝背景突出电机主体，通过不同方向的光源打光，清晰呈现金属外壳的光影过渡、塑胶端座的质感差异以及彩色导线的色彩区分，整体渲染效果贴近实物观感，能够直观展现该款步进电机的外部结构特征，方便使用者快速识别各部分结构，可直接用于开源硬件项目的结构排布设计、3D打印安装支架的适配参考以及电子类课程的教学演示素材，帮助开发者快速完成硬件部分的结构验证工作。
