带同步带传动结构的Nema23步进电机

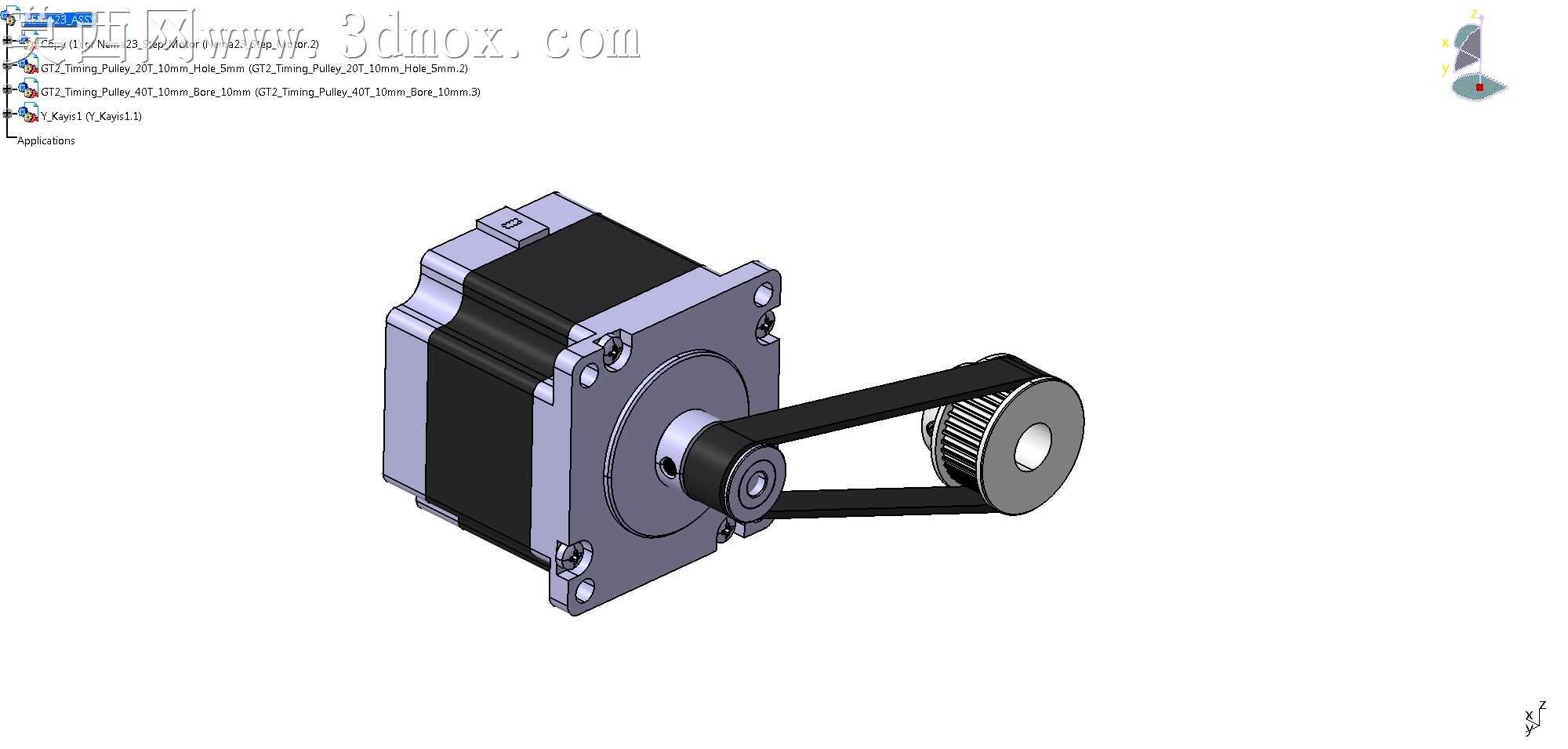

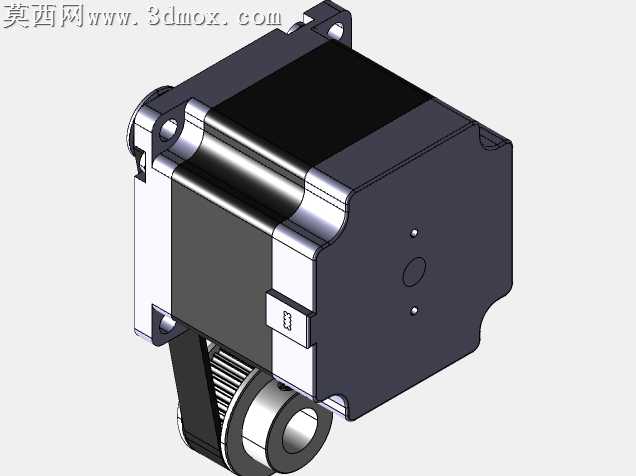

本模型采用三维参数化建模方式完成，完整还原带皮带传动结构的Nema23步进电机整体形态，建模过程中严格遵循Nema23标准电机的安装尺寸规范，对电机本体的端盖安装孔位、输出轴轴径、机身叠片长度等关键尺寸做了精准约束，确保模型可直接用于装配校核场景。模型结构分为步进电机主体、主动同步带轮、从动同步带轮、同步齿形带四个核心部分，电机主体部分还原了方形端盖的倒角细节、机身散热筋的凸起结构、尾部出线端的接口形态，主动带轮与电机输出轴采用同轴配合约束，还原了带轮与轴的键连接定位结构，从动带轮设置了独立的安装轴位，可模拟实际工况中的从动负载安装场景。材质渲染方面，电机机身采用哑光黑色工程塑料搭配银灰色金属端盖的材质组合，同步带采用黑色橡胶材质表现齿形带的柔韧质感，带轮采用亮面金属材质还原机加工零件的表面光泽，渲染过程中添加了柔和的环境光遮蔽效果，清晰呈现各部件的装配间隙与结构层次。设计思路上，该模型聚焦小型自动化设备中常见的步进电机同步带传动方案，将电机与传动组件整合为独立装配模块，既保留了步进电机本身的结构特征，也完整呈现了同步带传动的张紧结构、带轮齿形啮合细节，可用于小型输送设备、3D打印机、自动化点胶设备等场景的传动结构方案验证，建模时对同步带的齿形做了简化处理，在保证视觉还原度的同时降低了模型面数，兼顾了渲染效果与装配调用的实用性，各部件之间保留了合理的装配间隙，可直接用于运动仿真动画制作，直观展示同步带传动的运行过程。
