工业脉冲布袋式除尘系统成套设计

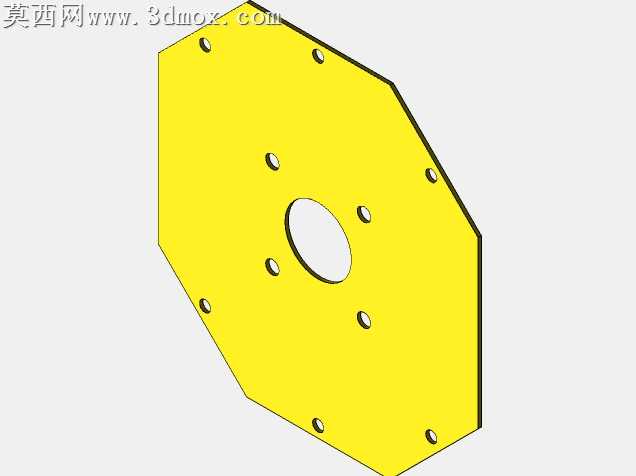

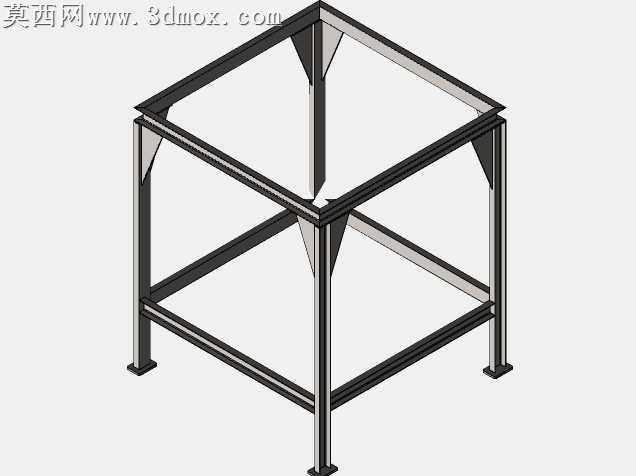

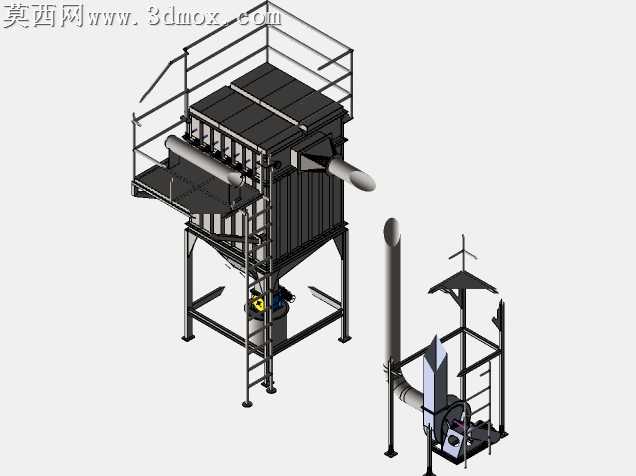

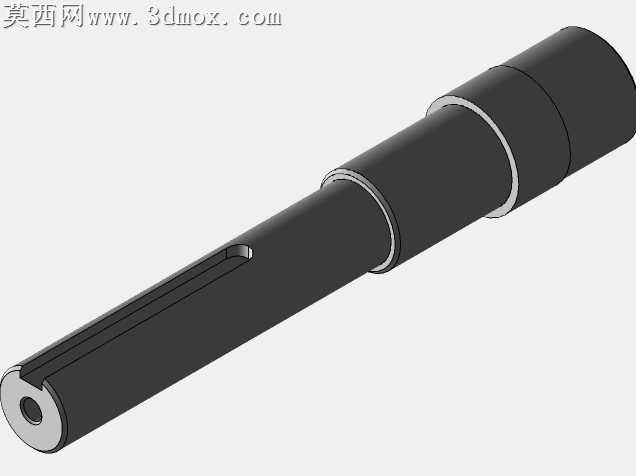

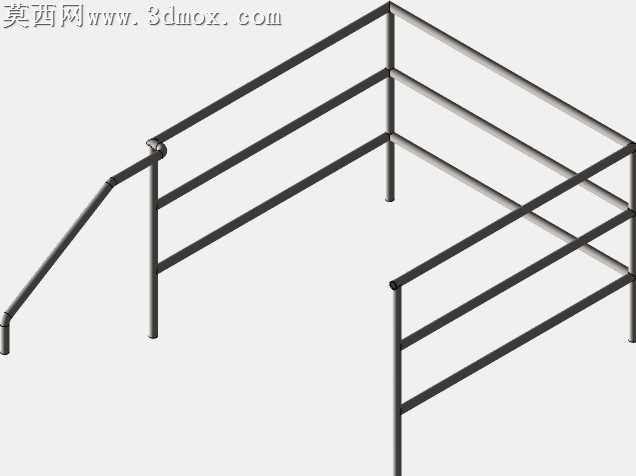

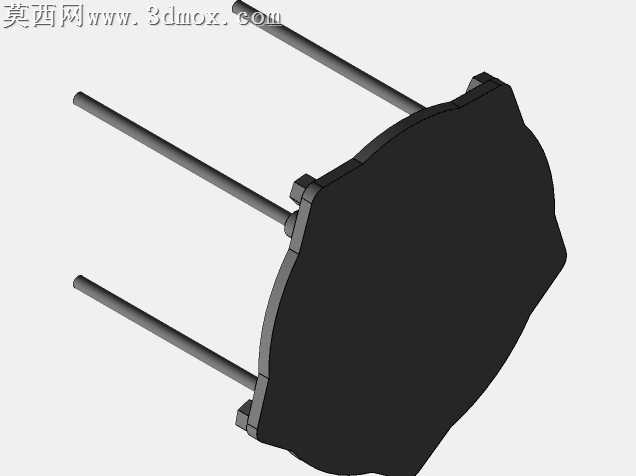

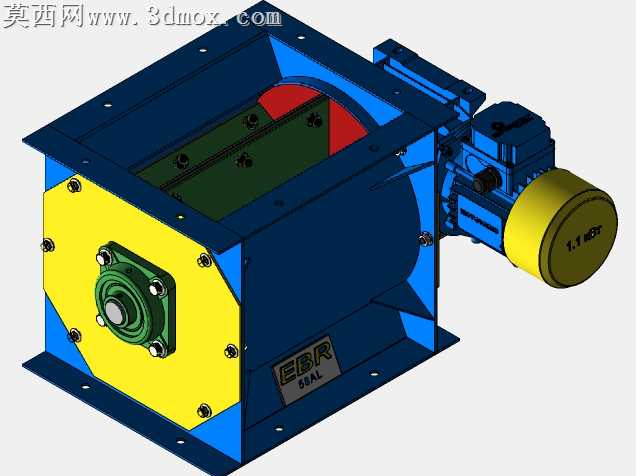

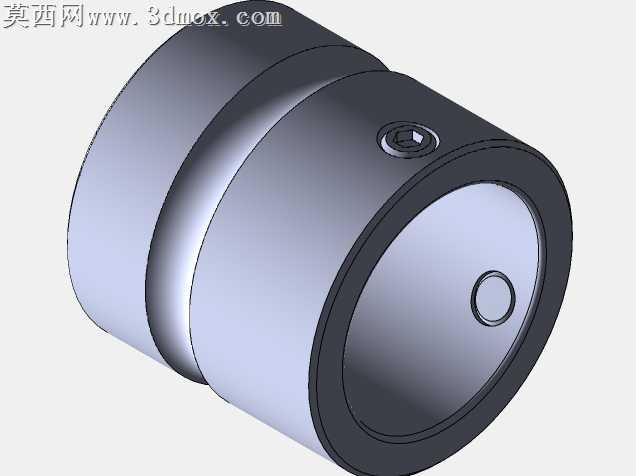

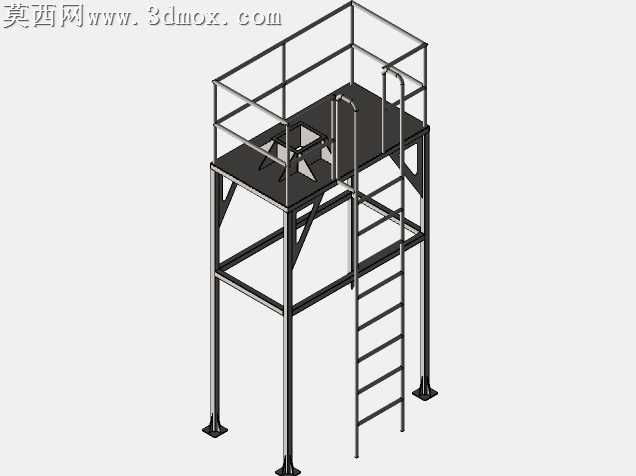

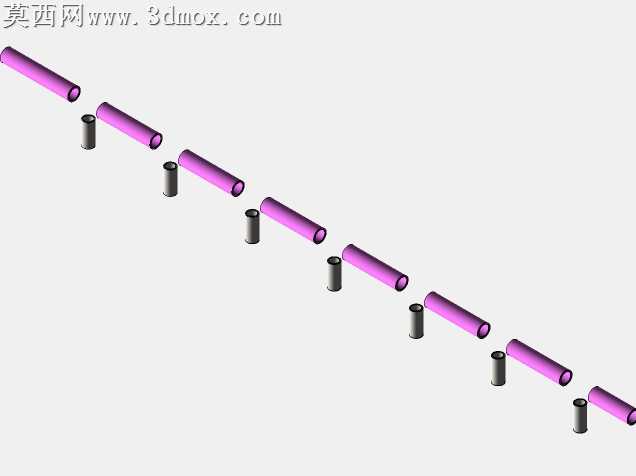

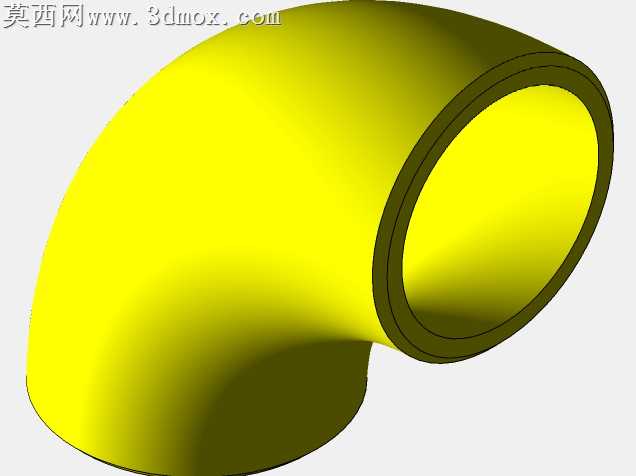

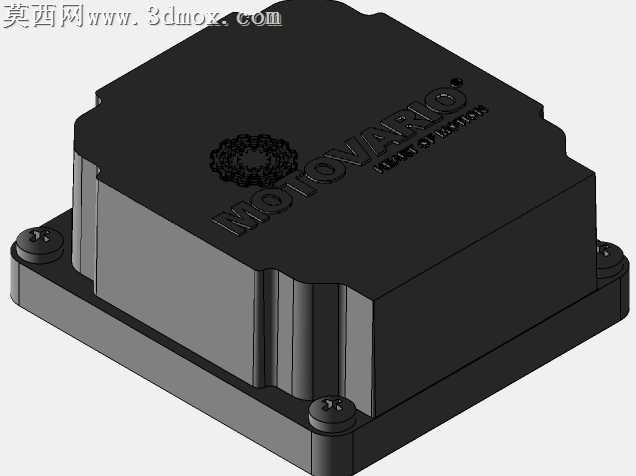

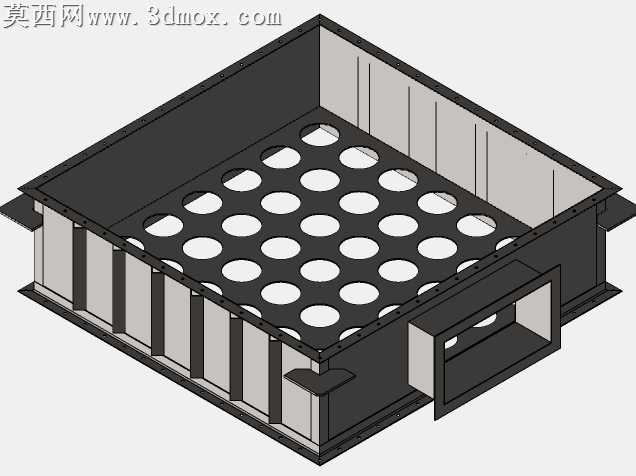

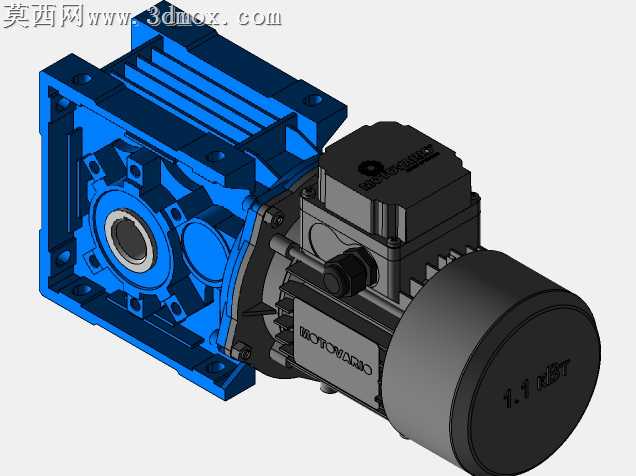

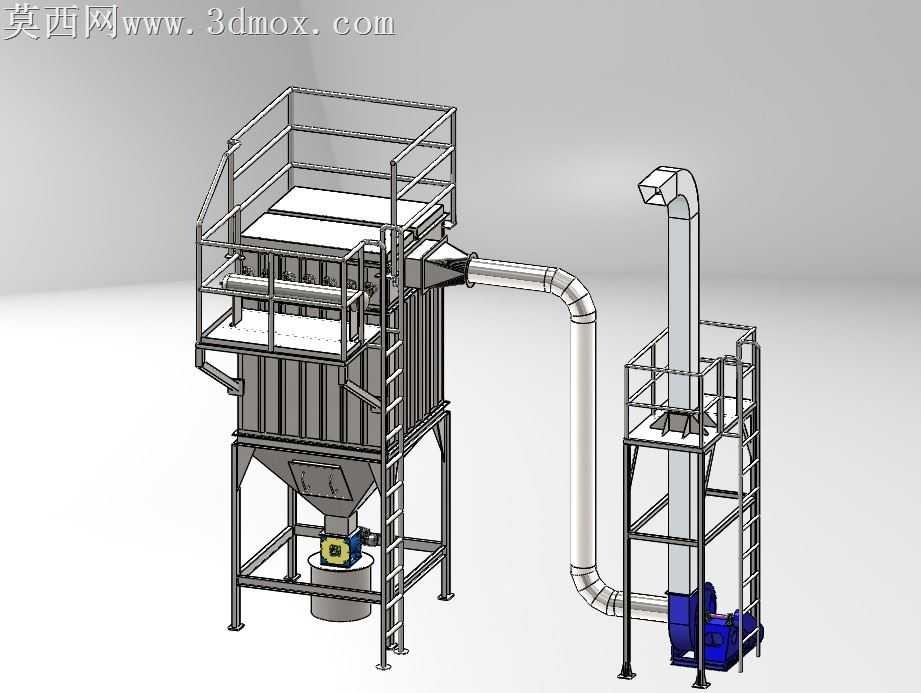

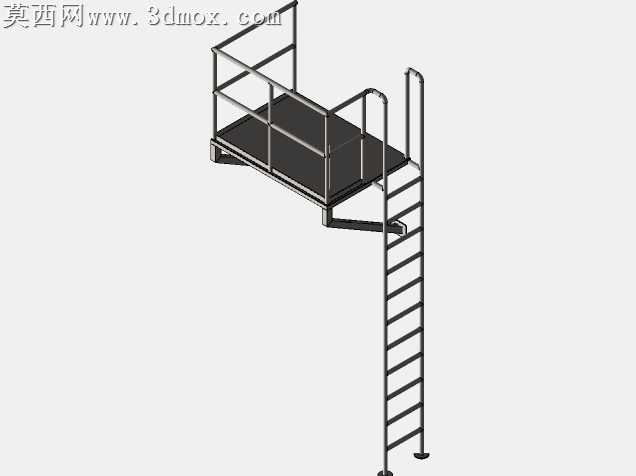

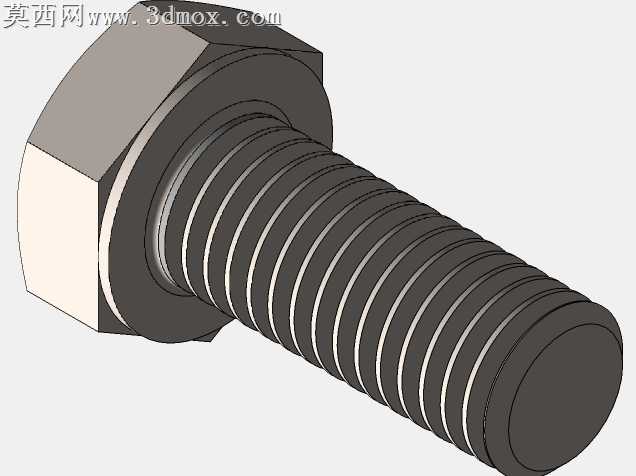

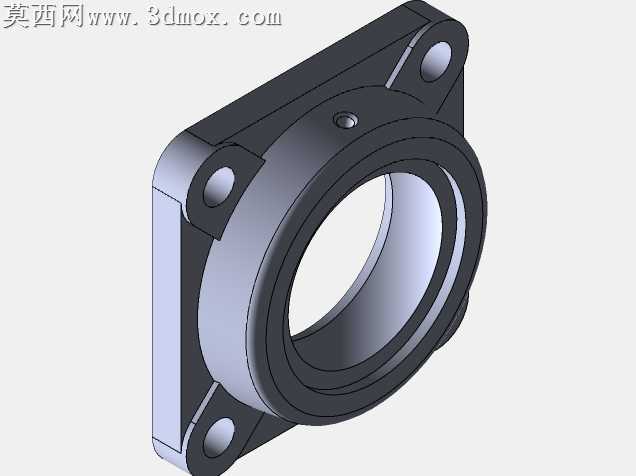

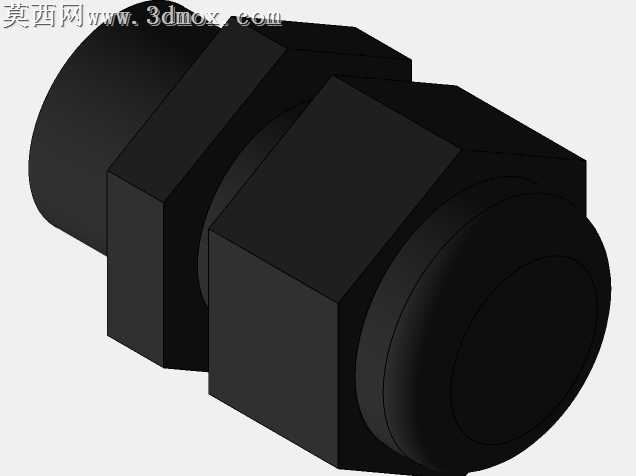

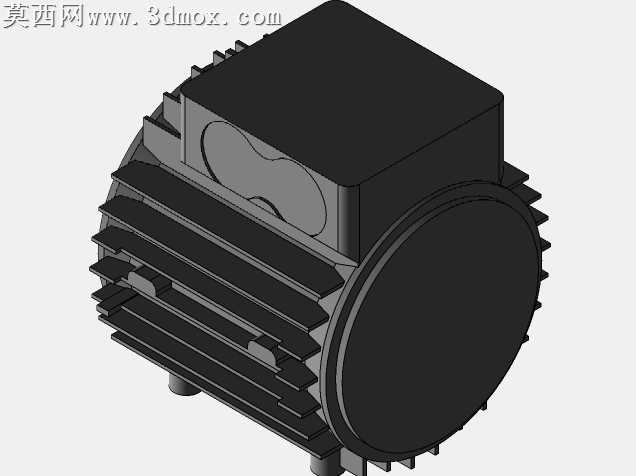

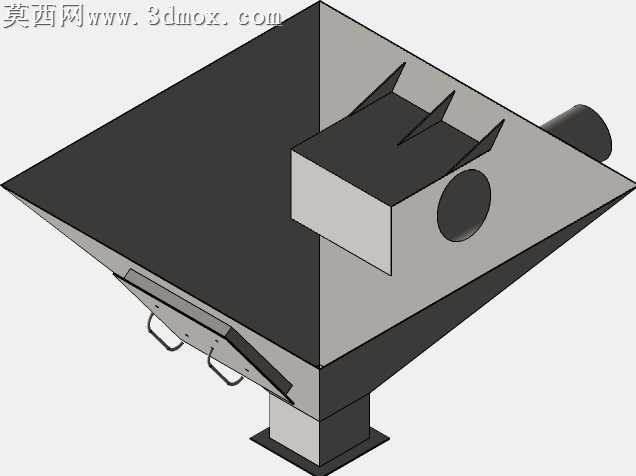

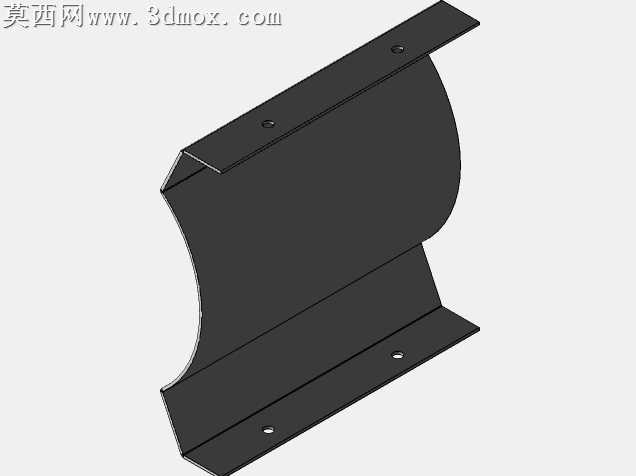

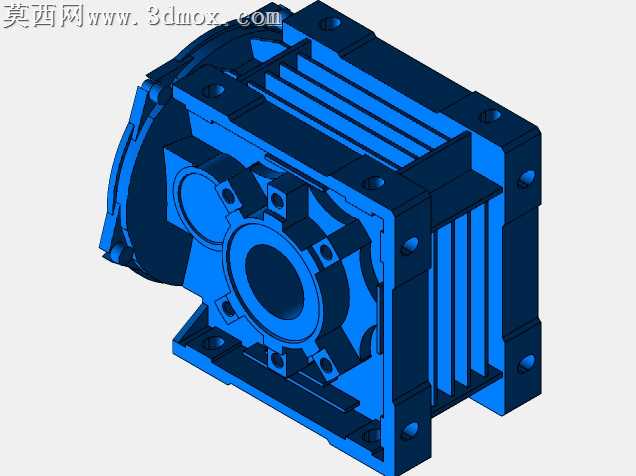

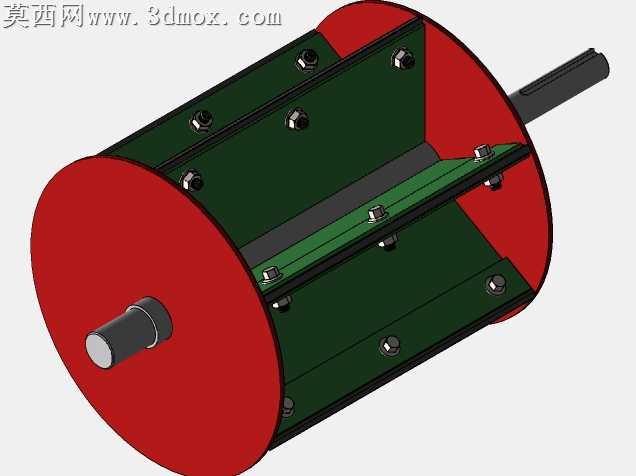

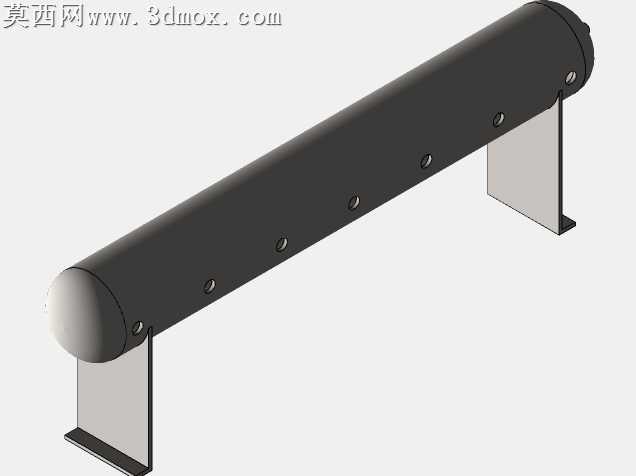

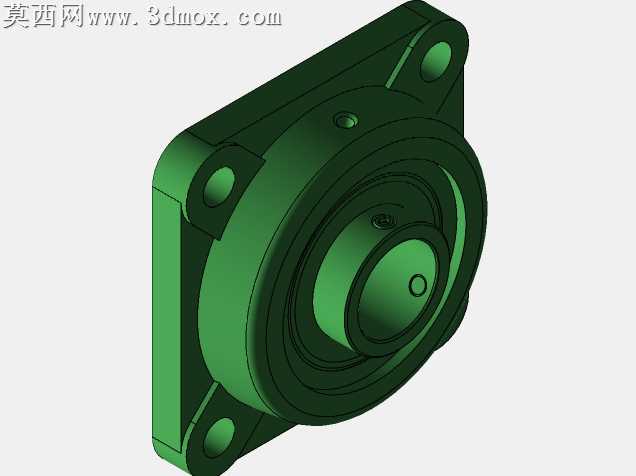

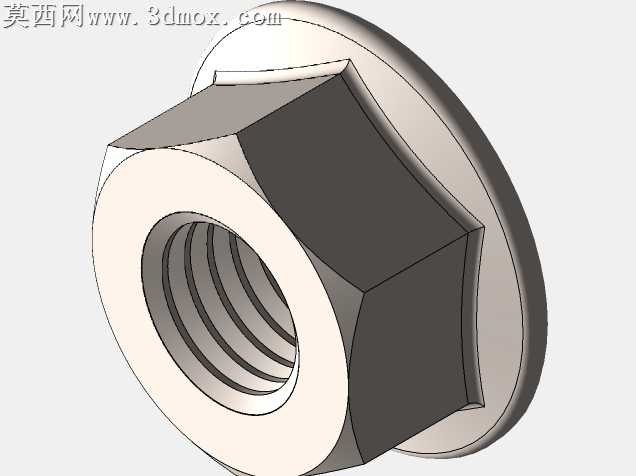

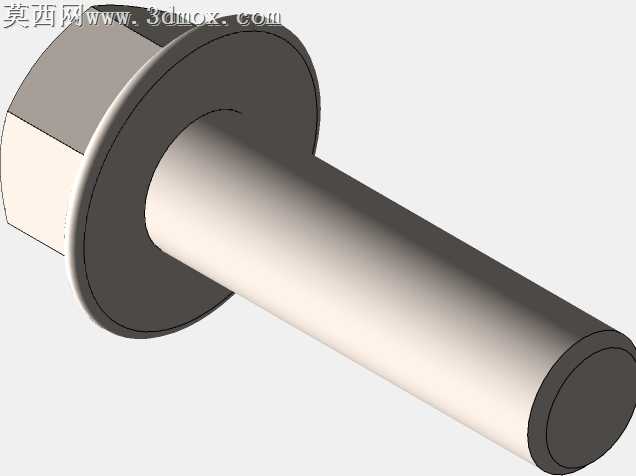

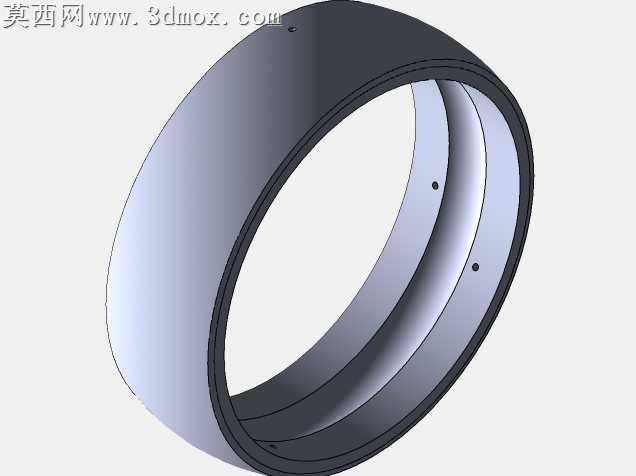

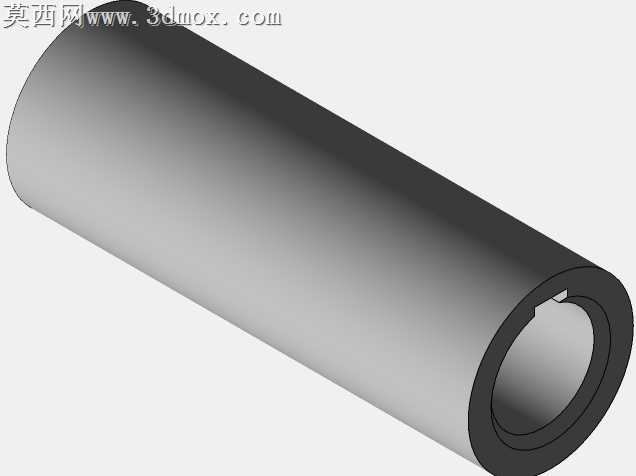

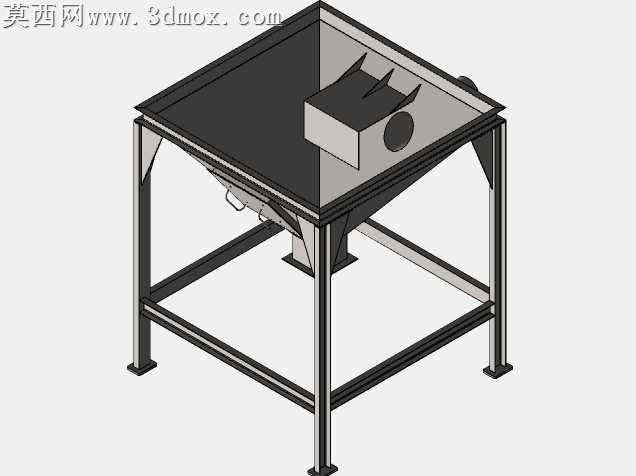

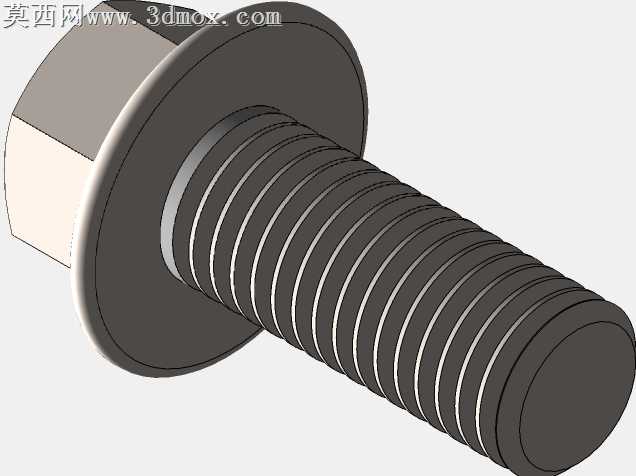

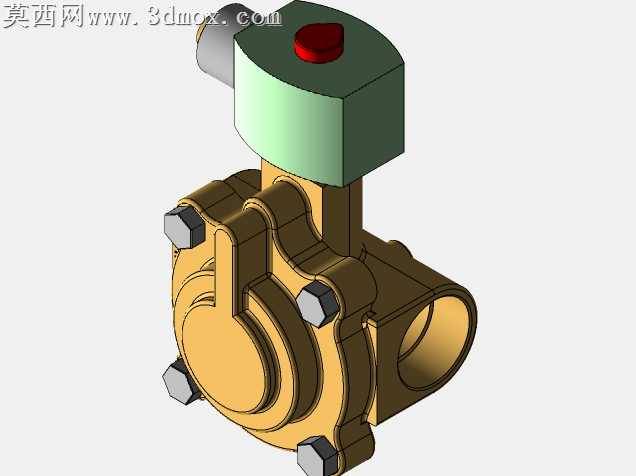

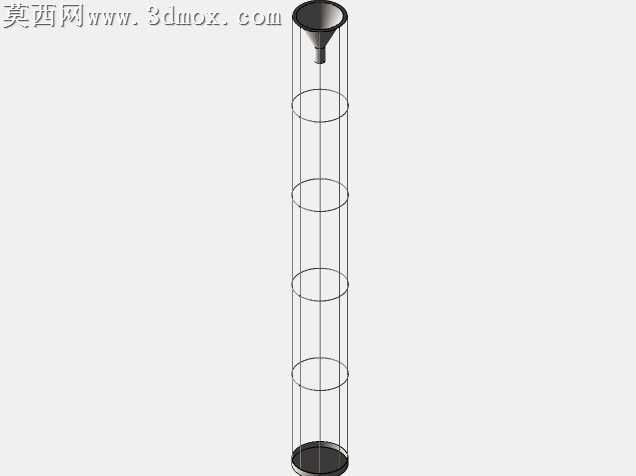

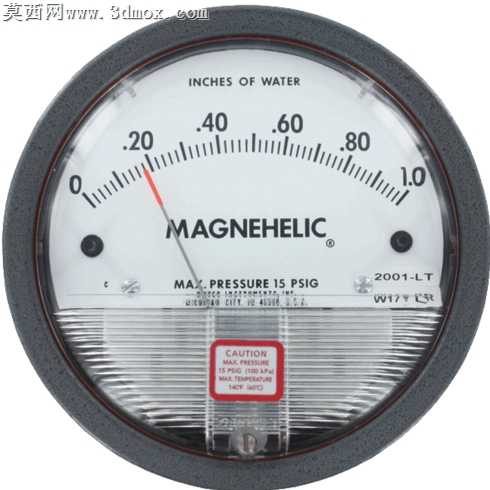

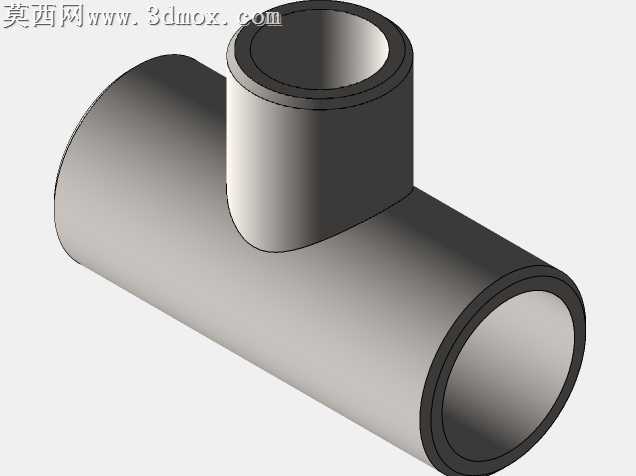

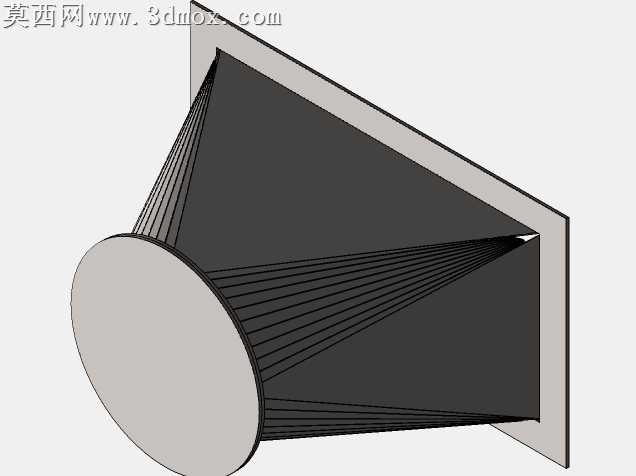

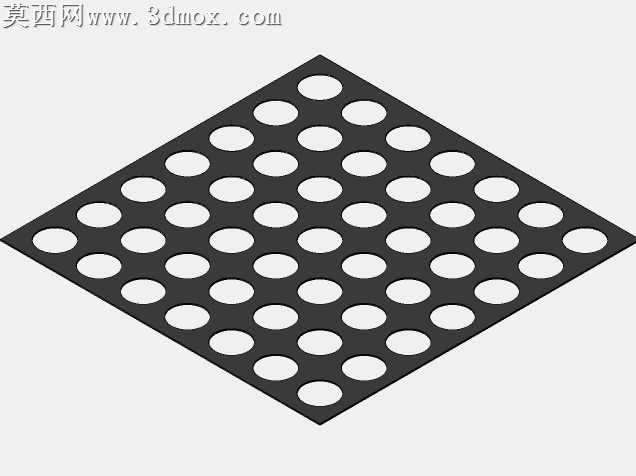

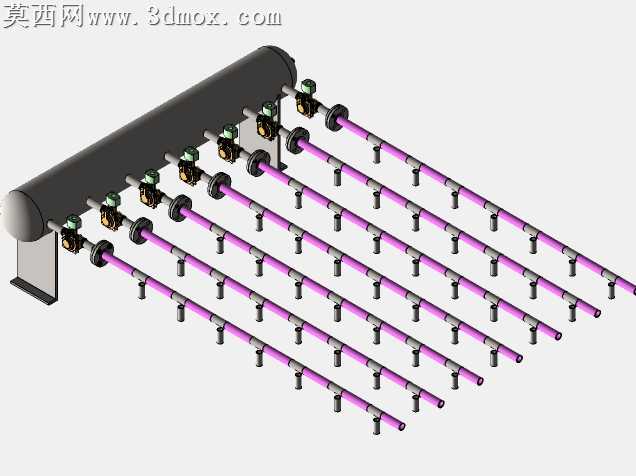

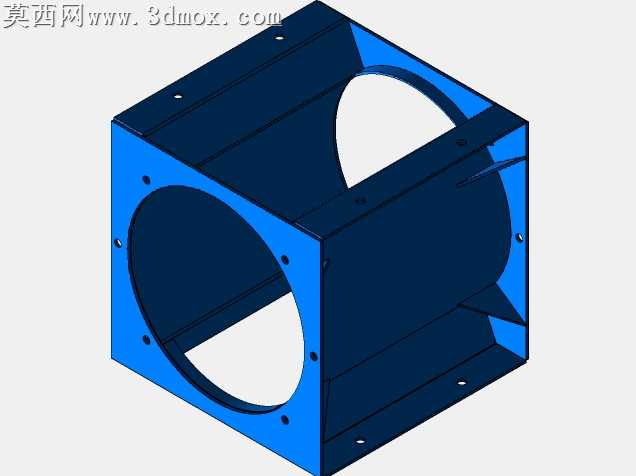

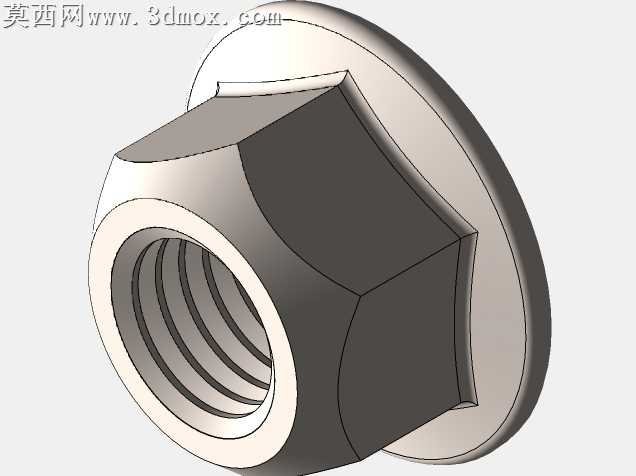

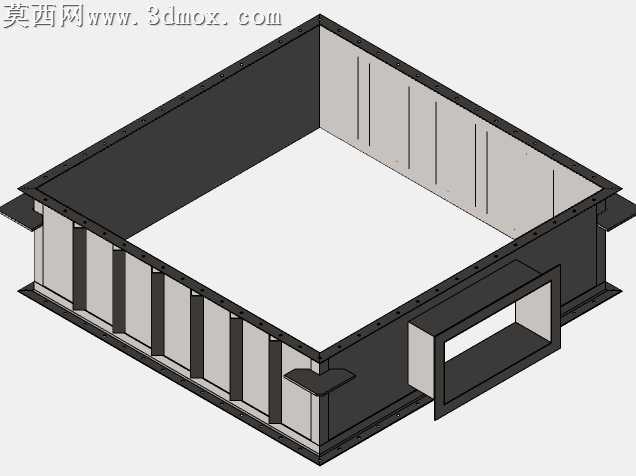

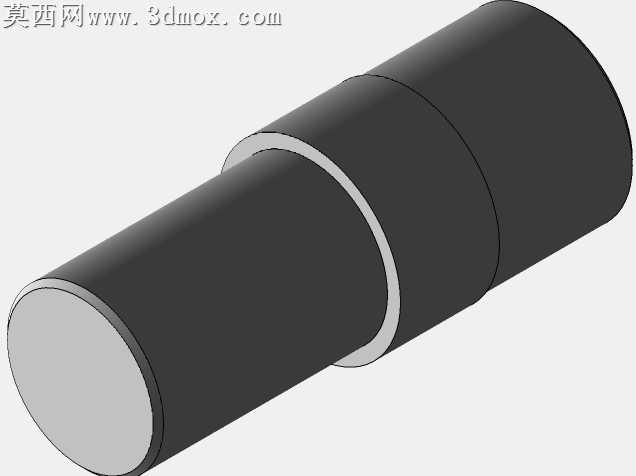

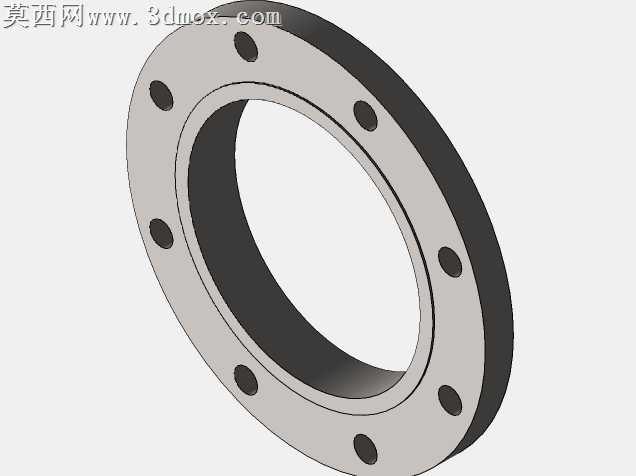

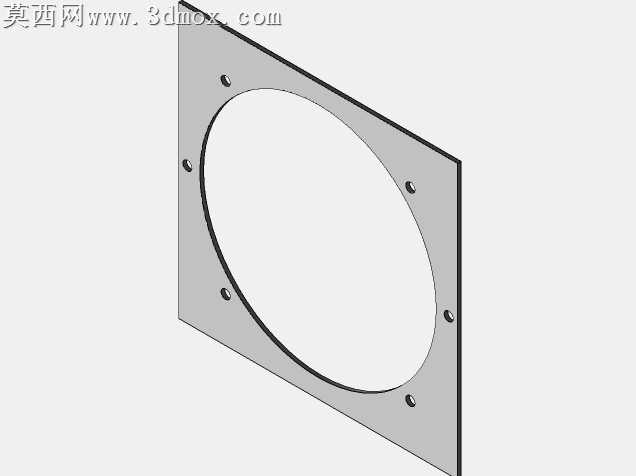

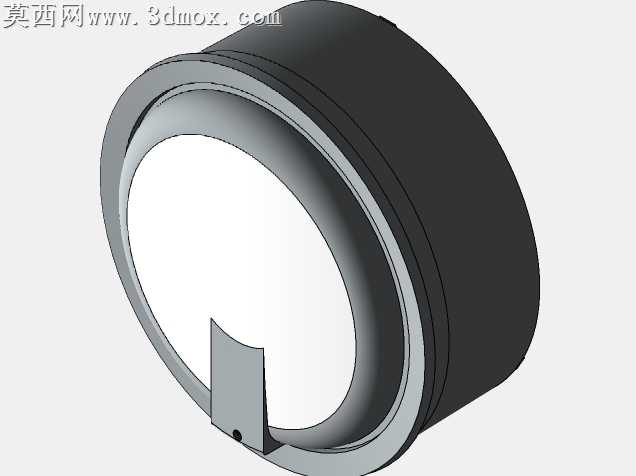

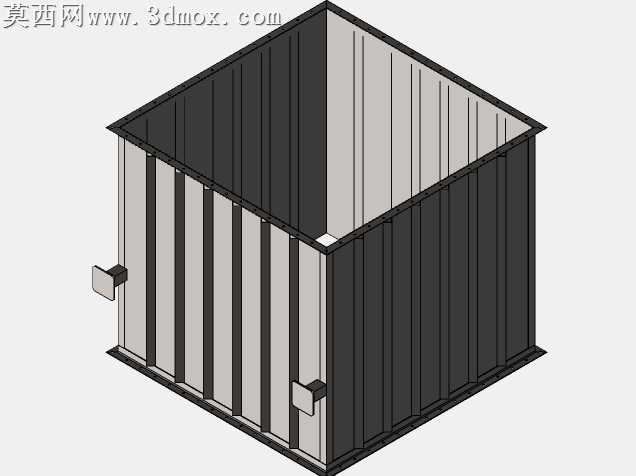

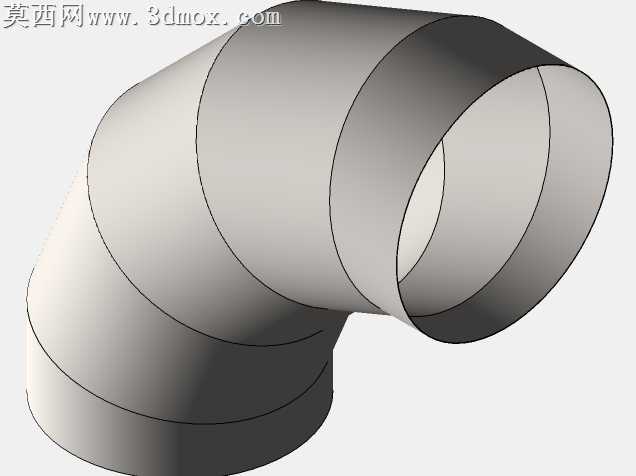

本套除尘系统采用三维参数化建模完成整体方案设计，建模过程中严格遵循工业除尘设备的设计规范，对核心功能部件进行1:1等比例还原，确保各结构的装配干涉校验全部通过，可直接用于生产加工参考。模型主体包含上箱体过滤仓、中箱体沉降室、下锥斗灰仓、爬梯检修平台、侧装脉冲清灰机构、底部卸灰阀组件，同时配套设计了独立的风机动力塔架，通过变径通风管道与主除尘仓密封连接，完整还原工业除尘系统的全流程作业链路。材质渲染阶段针对不同部件做了差异化材质区分：主体仓体采用哑光碳素钢材质，还原工业设备焊接成型后的金属质感；爬梯与护栏做了防滑镀锌钢材质处理，表面带有细微的镀锌纹理；通风管道采用亮面不锈钢材质，表现出金属管道的弯折弧度与反光特性；风机外壳做了深蓝色工业烤漆材质，与银灰色主体仓体形成清晰视觉区分；检修平台踏板做了防滑花纹钢板的纹理渲染，提升模型的真实感。结构设计上充分考虑设备的实际运维需求：主仓体侧面设置通长爬梯直达顶部检修平台，平台四周加装1.2米高安全护栏，顶部预留滤袋更换操作空间；下锥斗采用60度倾斜角设计，避免粉尘堆积搭桥，底部配置星型卸灰阀，可实现连续密闭排灰；连接管道采用多段90度弯头与变径段组合，合理控制管道风速，降低风阻与管道磨损；独立风机塔架同样配置爬梯与检修平台，方便风机的日常检修与维护。设计思路围绕工业粉尘治理的实际工况展开，采用布袋过滤的核心除尘工艺，含尘气体从进风口进入中箱体后，大颗粒粉尘在重力作用下直接沉降至灰仓，细小粉尘随气流上升附着在滤袋外表面，过滤后的洁净气体透过滤袋进入上箱体，经出风口由风机抽排至室外；脉冲清灰机构可定期向滤袋内喷吹高压气体，使附着在滤袋表面的粉尘脱落落入灰仓，保证设备持续稳定运行。整套模型的各部件均做了独立参数化建模，可根据实际处理风量、粉尘特性灵活调整仓体容积、滤袋数量、管道直径、风机功率等参数，适配不同行业的粉尘治理需求。
