工业脉冲布袋式滤尘设备三维设计

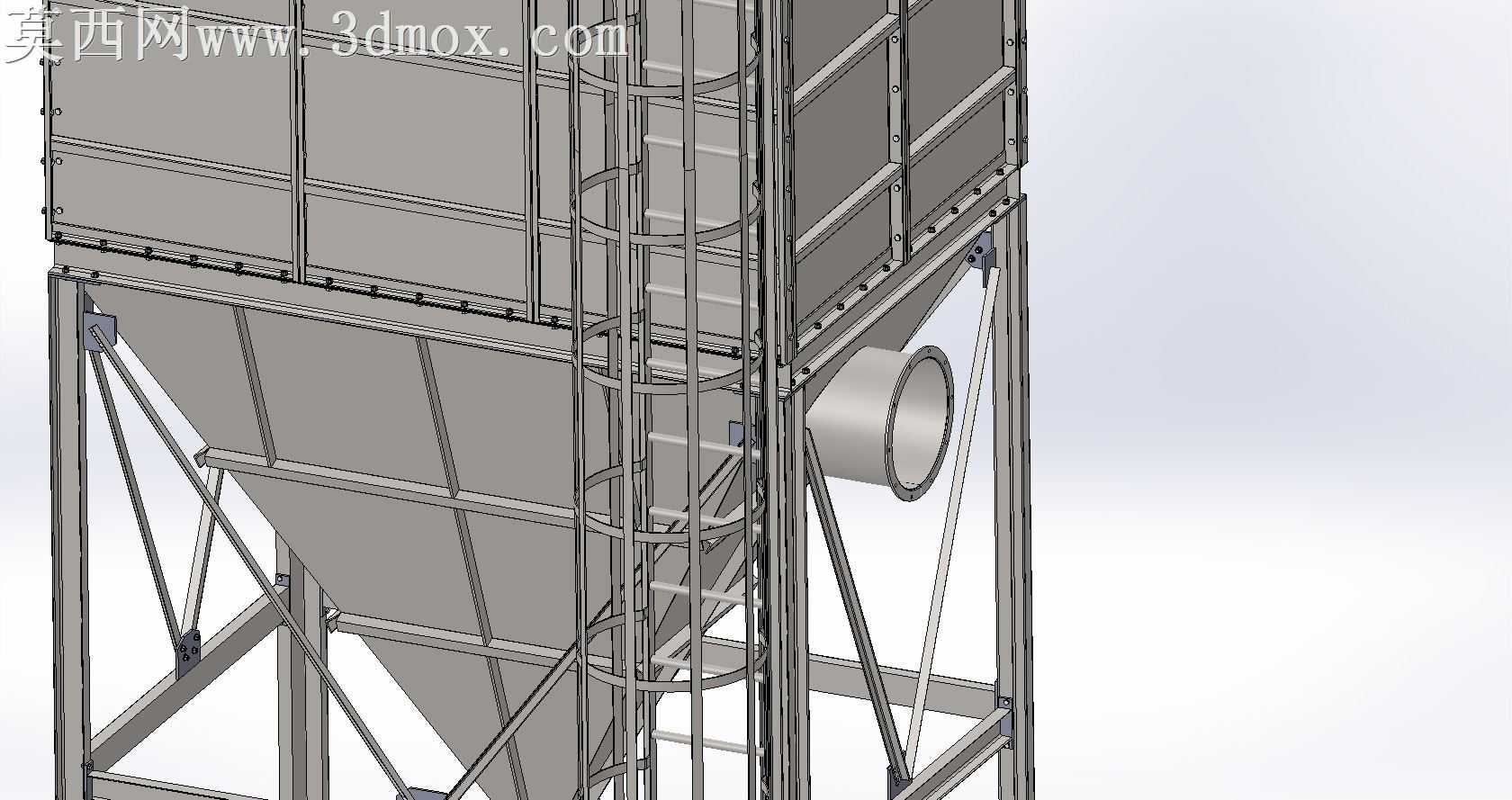

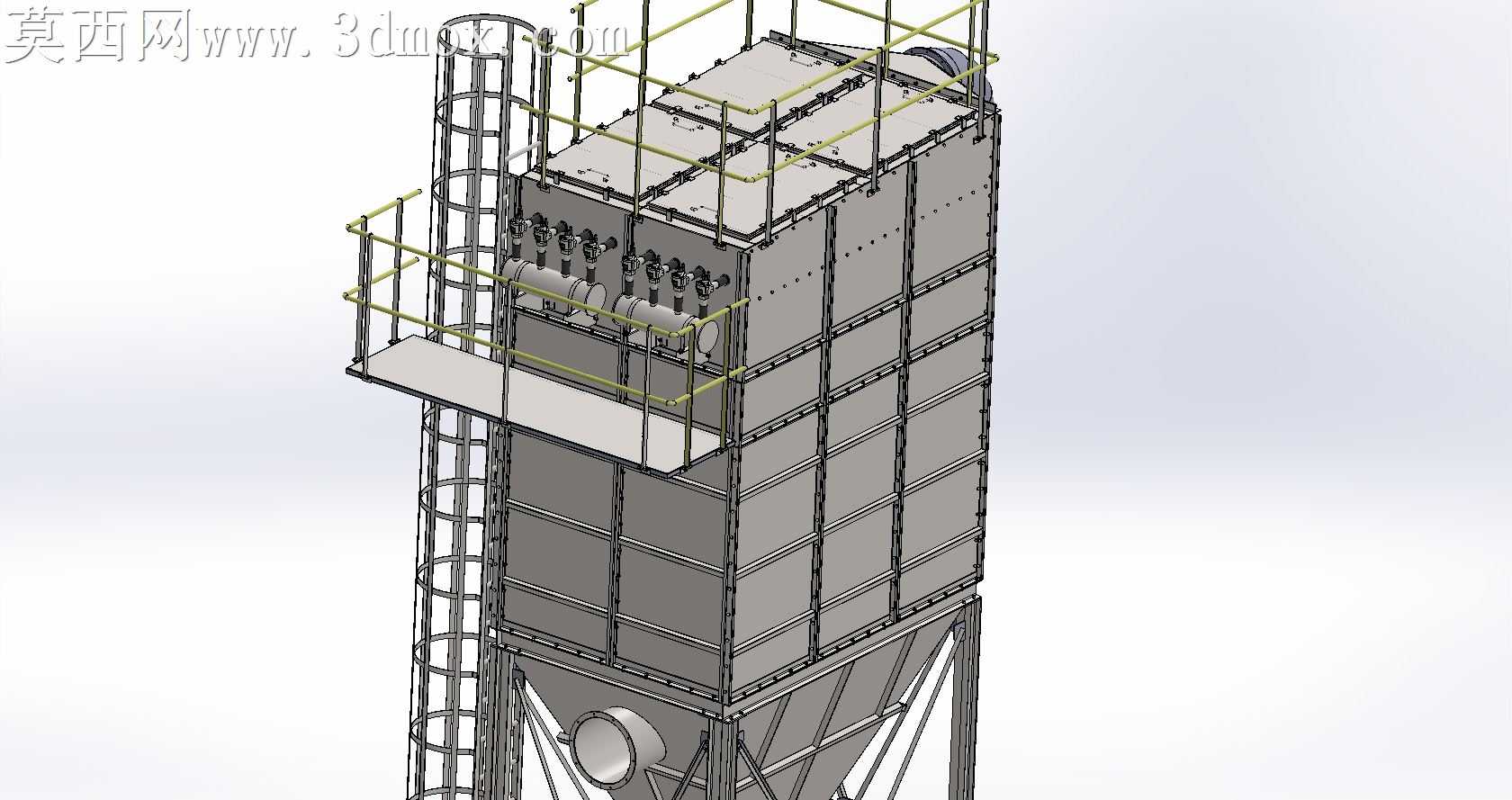

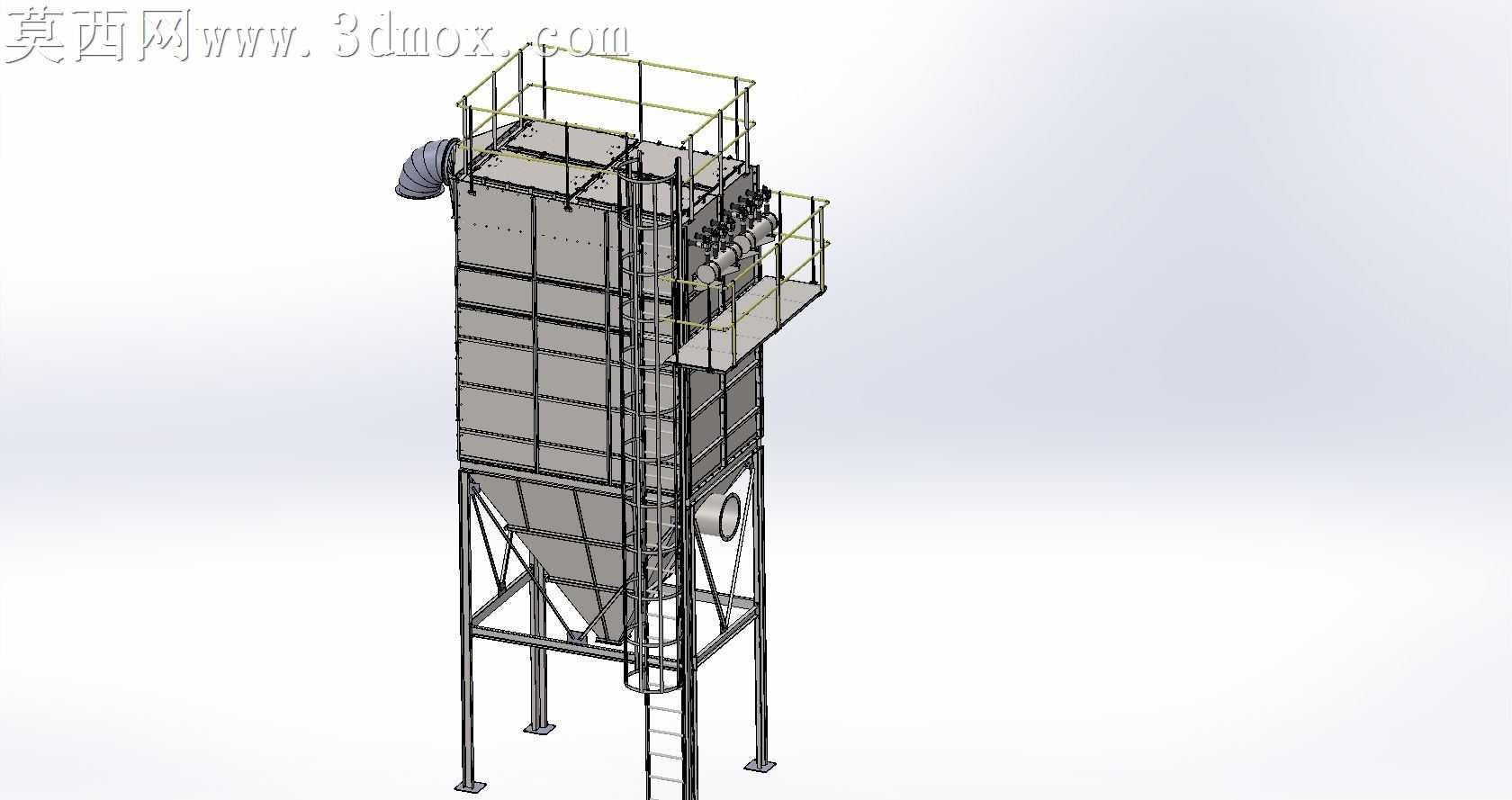

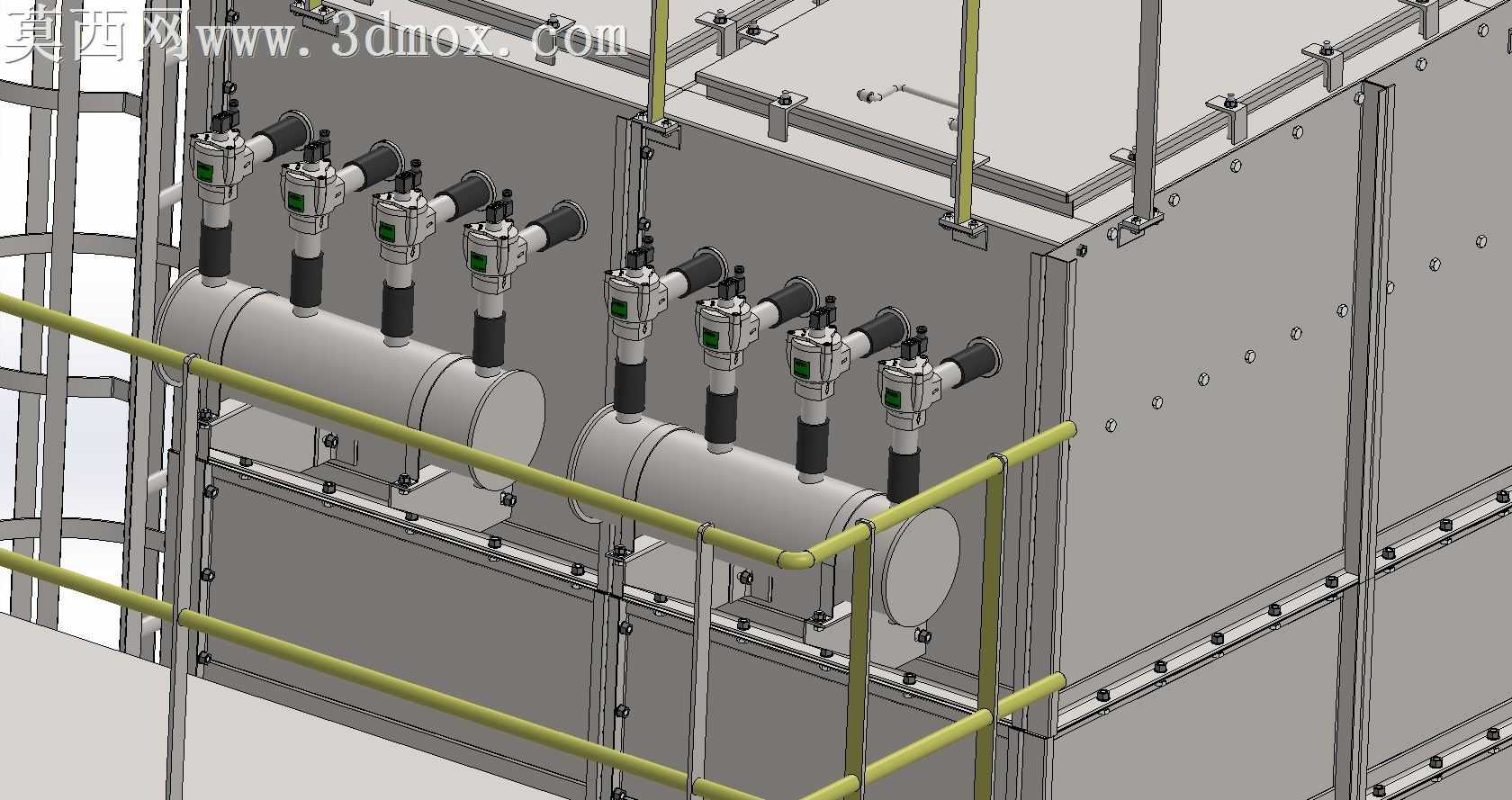

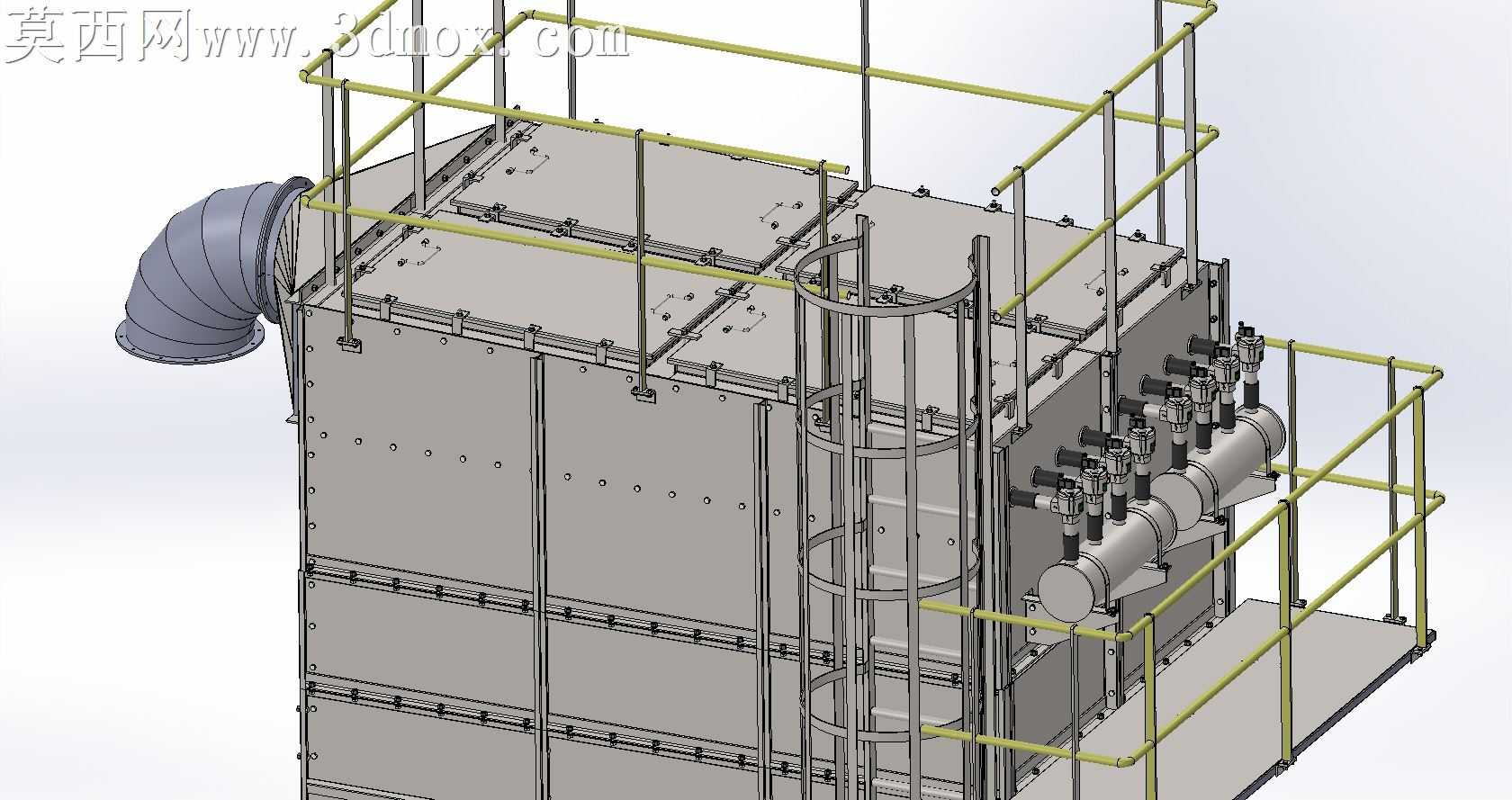

本模型为工业场景应用的脉冲式滤尘设备，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循工业除尘设备的设计规范，对各功能模块进行了精细化的结构还原。模型整体采用模块化拆分设计，主体除尘箱体采用分段式钣金拼接结构，通过螺栓紧固件实现各段箱体的密封连接，建模时对箱体表面的加强筋排布、螺栓孔位阵列、密封法兰结构都做了精准复刻，还原了实际设备的钣金折弯、焊接拼接的工艺特征。设备侧部设置了带护笼的直爬梯结构，爬梯周边配套设计了符合安全规范的检修操作平台，平台周边设置了标准化的安全防护栏杆，栏杆的扶手、横杆、踢脚板结构都按照工业安全标准进行建模还原，爬梯的护笼间距、踏步间距也符合人体工程学与安全设计要求。设备进气端设计了变径通风管道接口，采用弧形弯头结构降低风阻，接口处设置了法兰连接结构便于与现场通风管路对接。设备侧部集成了脉冲喷吹清灰系统，包含喷吹气包、脉冲阀组、喷吹管路等组件，建模时对脉冲阀的排布、管路的走向、气包的承压结构都做了细致呈现，还原了脉冲清灰系统的工作布局。模型材质渲染上，主体箱体采用哑光金属灰材质模拟碳钢喷塑的表面质感，防护栏杆采用醒目的黄绿色安全防护漆材质，通风管道采用镀锌金属质感，脉冲阀组采用铸铝与黑色工程塑料搭配的材质表现，爬梯与操作平台采用防滑金属板材质，通过材质区分清晰呈现各部件的功能属性。设计过程中充分考虑了设备的实际安装与运维需求，顶部设置了可拆卸的检修盖板结构，侧部预留了滤芯安装与更换的操作空间，各管路接口的位置排布兼顾了安装便利性与管路走向合理性，整体结构布局紧凑，在保证除尘过滤面积的前提下尽可能缩小设备占地面积，适配多数工业厂房的安装空间要求。模型各部件之间的装配关系清晰，没有出现结构干涉问题，可用于除尘设备的方案展示、结构校核、安装指导等场景。
