地下车库汽车尾气收集排烟管路装置

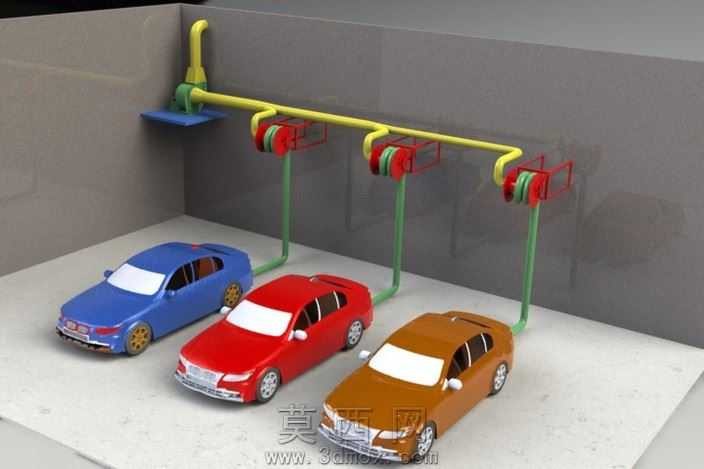

密闭地下车库的车辆怠速尾气滞留是通风系统最常遇到的工况痛点，沉积的一氧化碳、烃类废气不仅会触发消防烟感误报，长期聚集还会给进入车库的人员带来健康隐患，这套点位式尾气收集排烟装置，正是针对固定车位的尾气直排需求做的结构适配。靠墙布设的主排烟管采用硬质黄色管材做架空固定，管身与墙面预留的安装间隙刚好能塞入膨胀螺栓固定座，不用额外做穿墙打孔破坏原有墙体结构，每一个车位对应的支管接口都做了圆弧过渡弯管，避免直角弯折带来的风阻陡增问题，绿色柔性支管从接口垂落至车辆尾排位置，端头的红色固定架可以根据不同车型的尾排高度做上下滑移调整，架体上的导向滑轮能顺着支管滑动不卡滞，不用时可以把支管抬升至高位，不会遮挡车辆进出的通行空间。主管道末端的上墙弯管做了加宽法兰盘，和建筑预留的排烟竖井对接时，法兰盘的密封槽能嵌入阻燃橡胶圈，不用额外打胶就能满足排烟工况的密封要求，避免管路内的废气从接缝处泄漏回车库内部。现场安装时不用做复杂的管路焊接，所有管段的对接都采用快插式卡扣结构，普通维保人员不用持焊工证就能完成组装，支管选用耐油耐老化的柔性材质，长期接触车辆尾气中的油雾组分也不会出现发硬开裂的问题，固定架的边角都做了圆弧倒钝处理，车辆停靠时即使轻微剐蹭也不会刮伤车漆。这套装置和传统的车库顶部全面排风系统不同，直接对准车辆尾气排放点做负压抽吸，不用让整个车库空间形成大范围空气对流就能把刚排出的废气直接抽走，能大幅降低排风风机的运行功率，日常维保只需要定期清理支管端头的防护网，避免车辆带入的杂物被吸入管道造成堵塞，管身的亮色涂装也能在昏暗的车库环境里起到明显的标识作用，避免过往车辆剐蹭架空管路。
