ER11柄卡盘夹头配套775雕刻电机结构

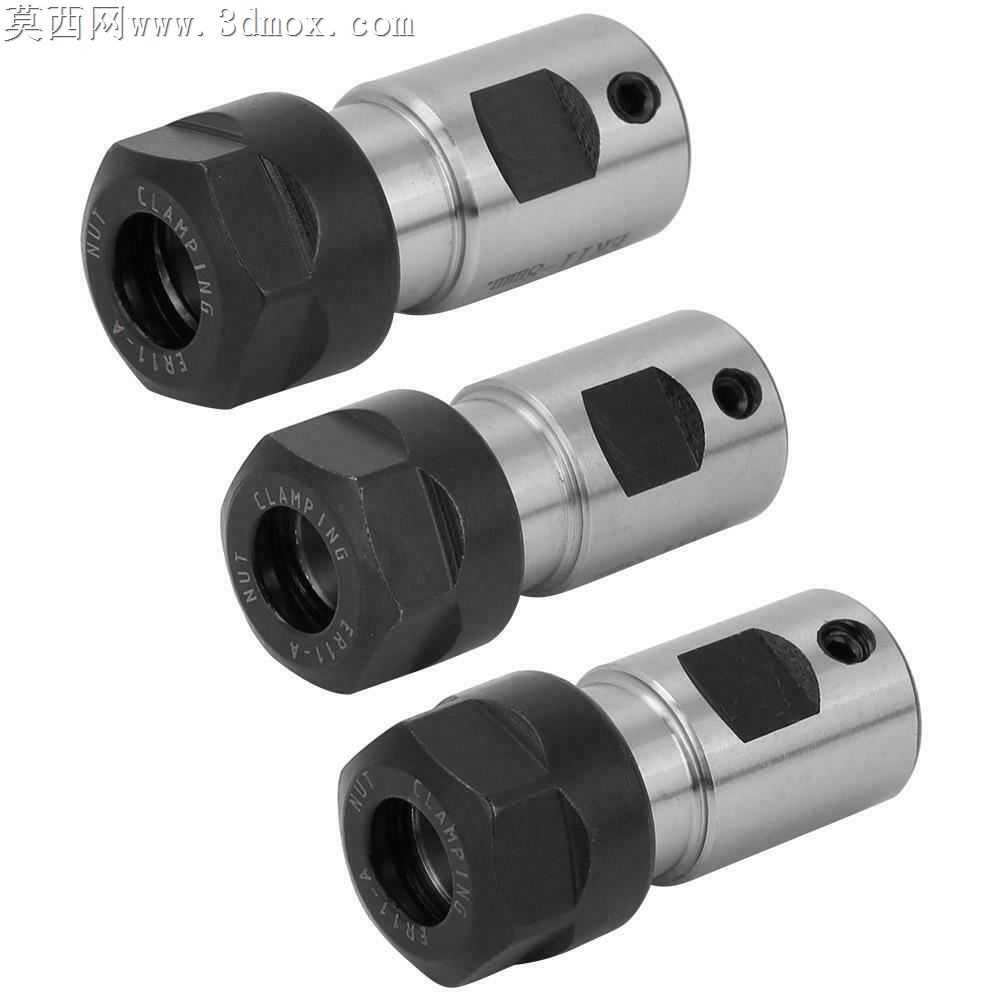

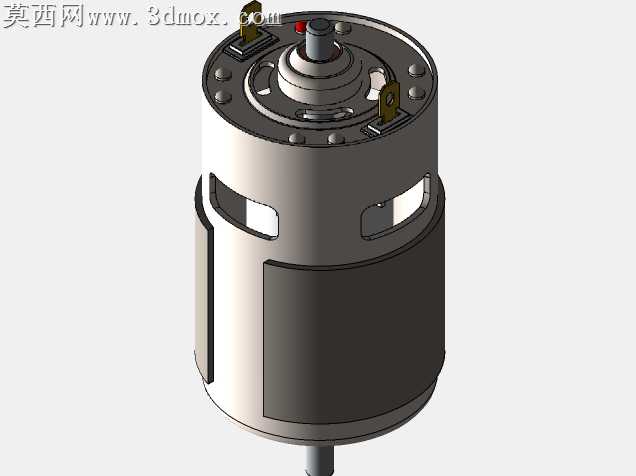

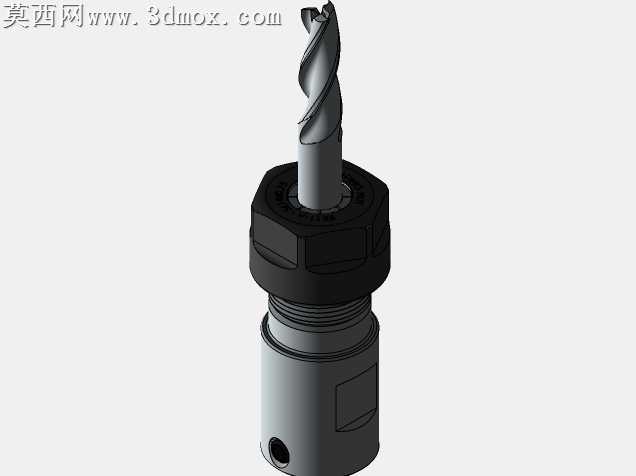

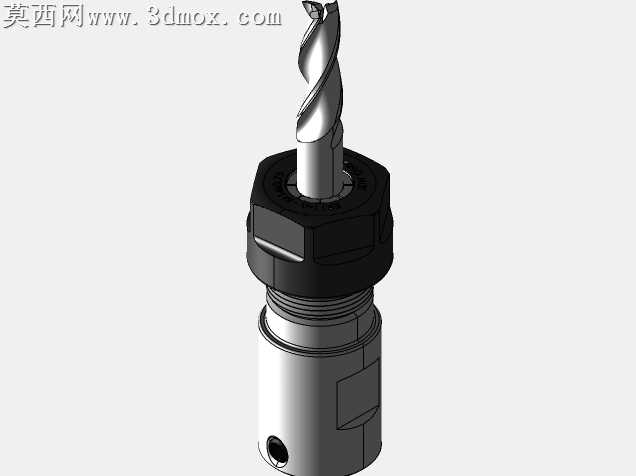

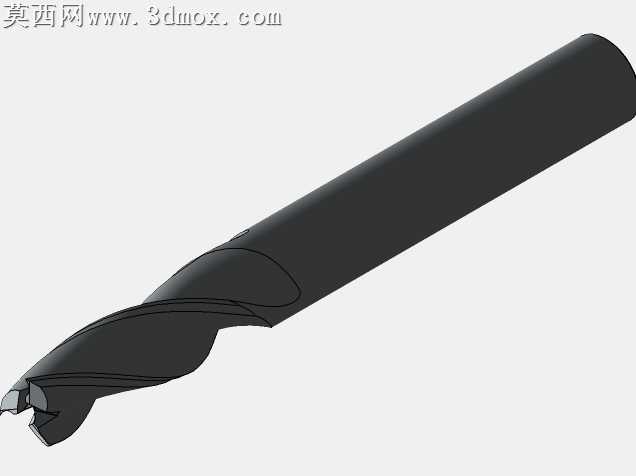

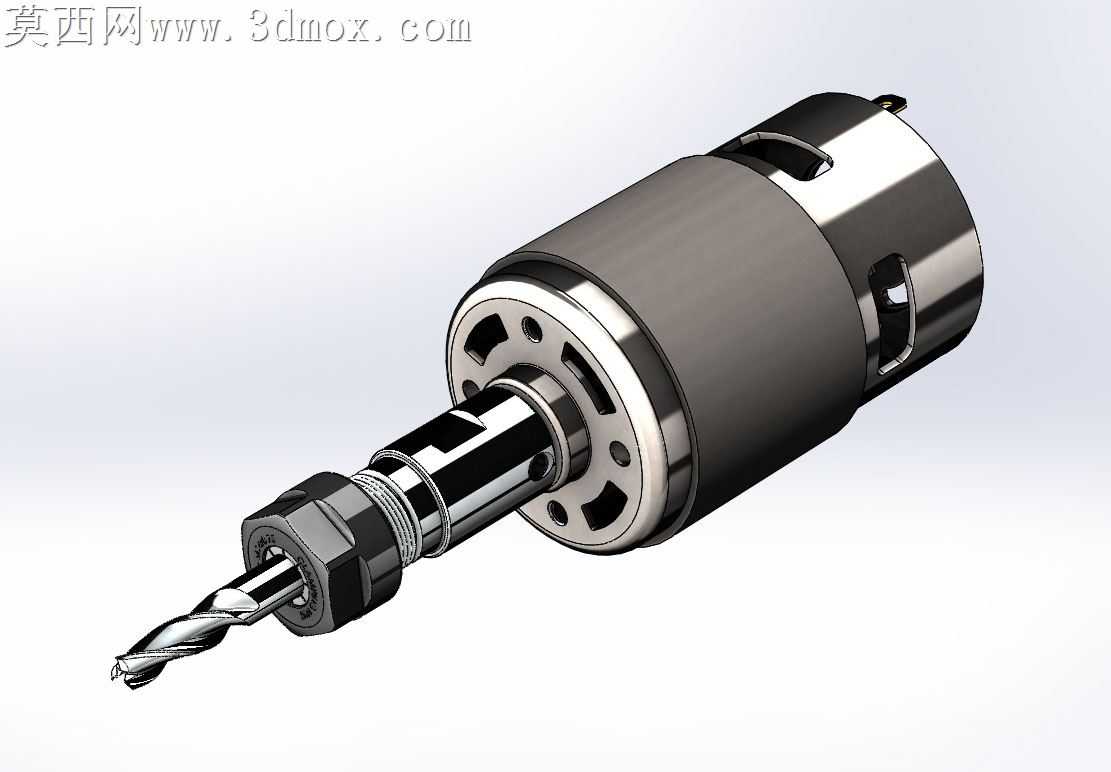

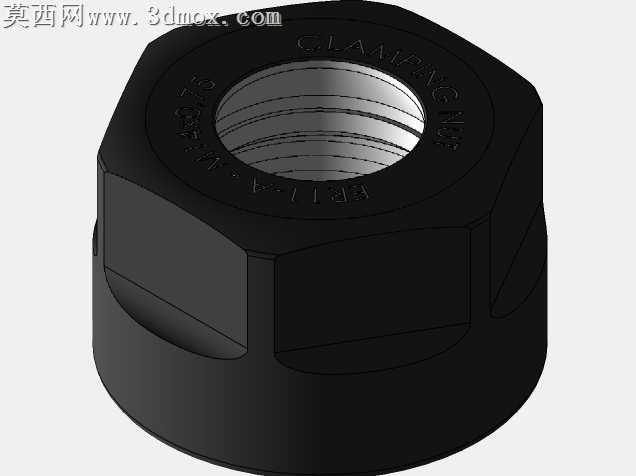

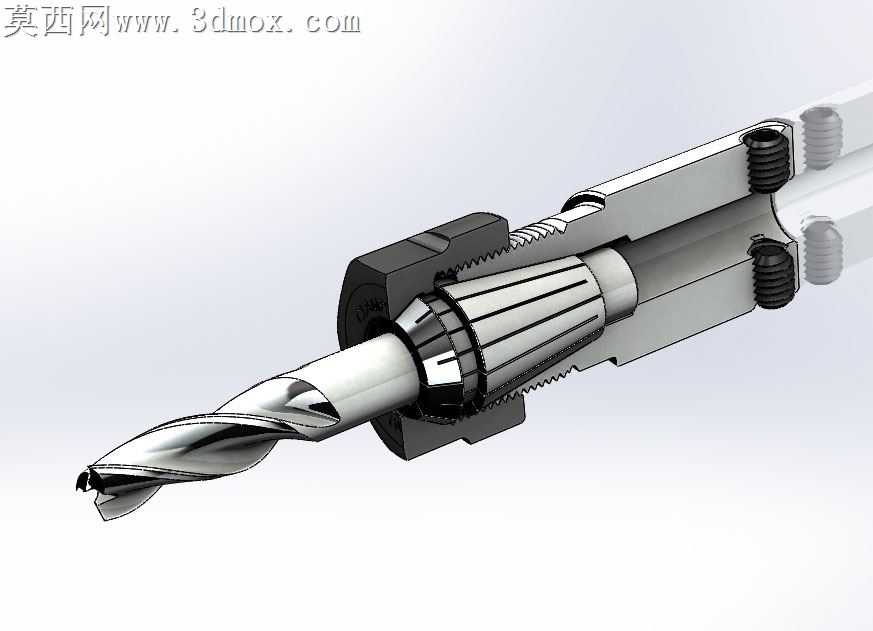

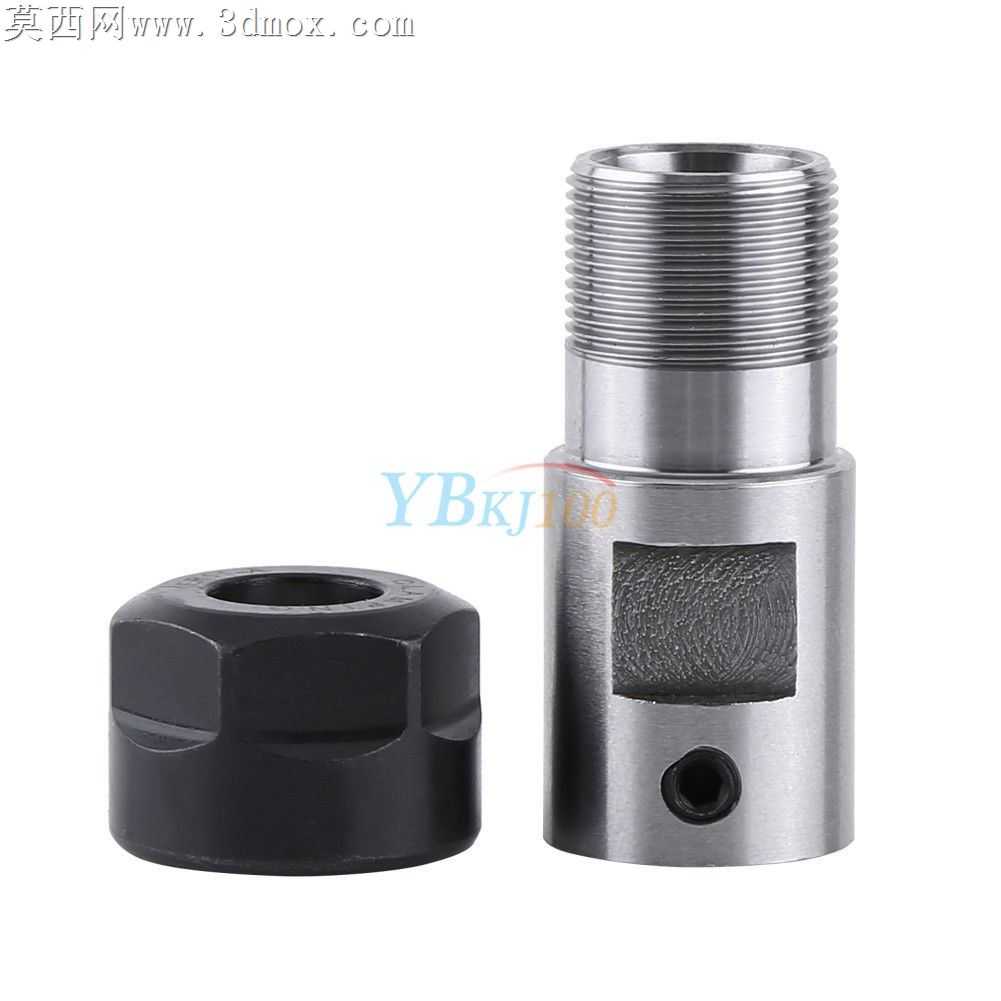

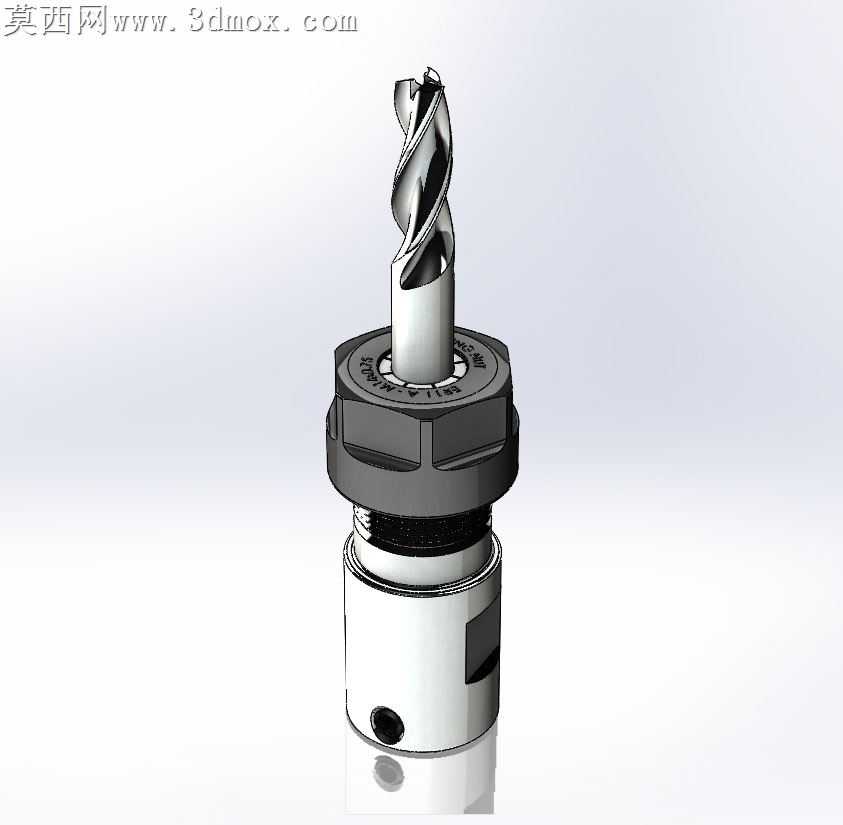

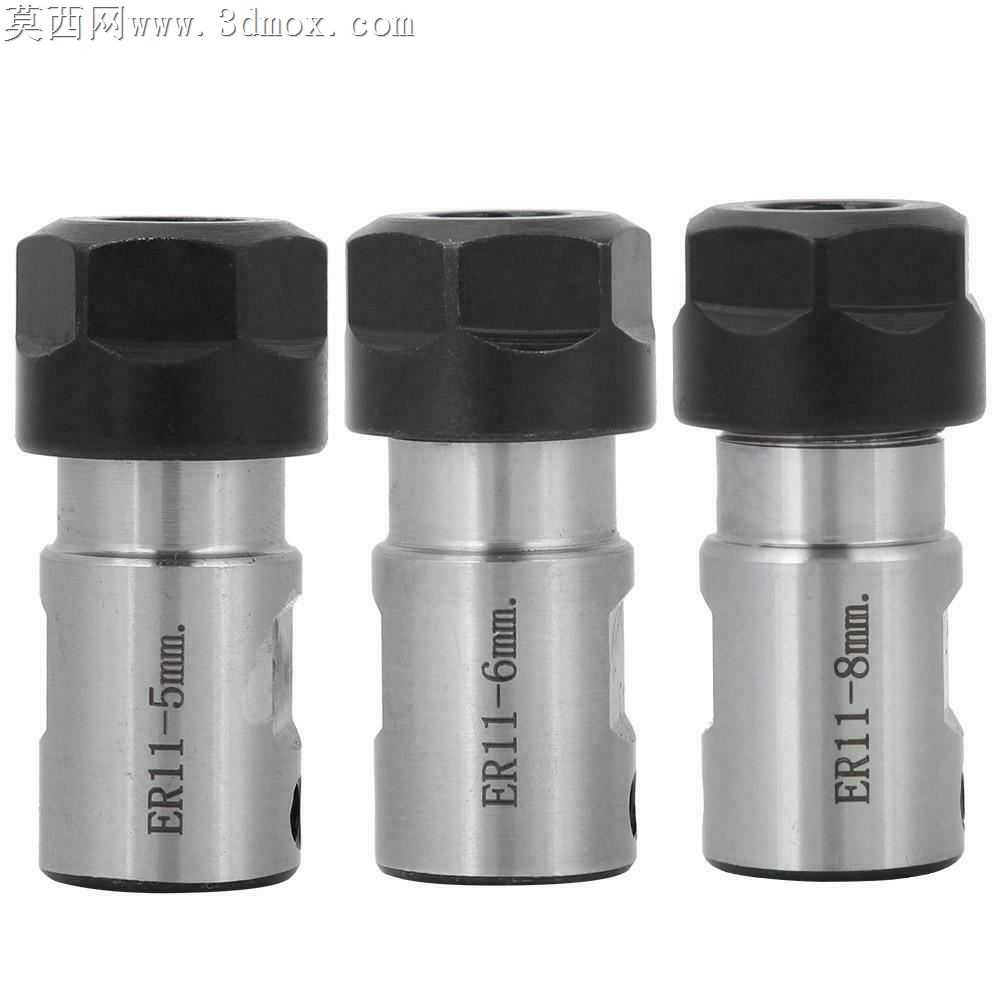

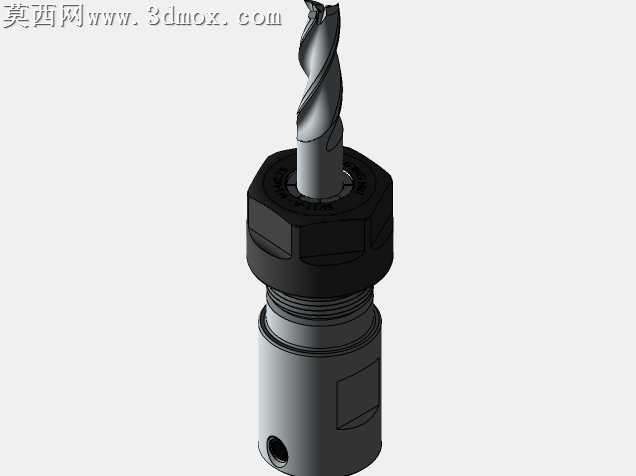

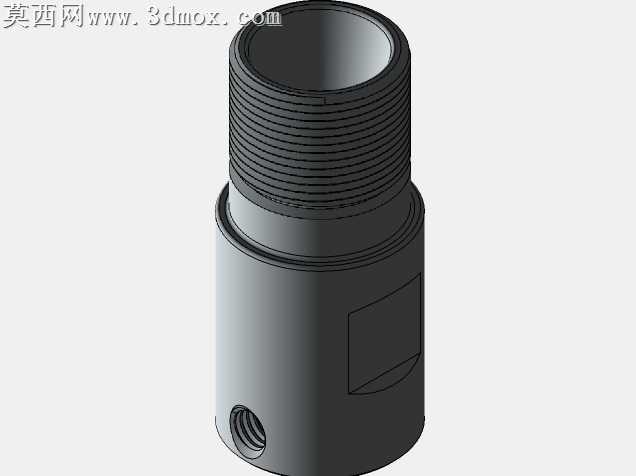

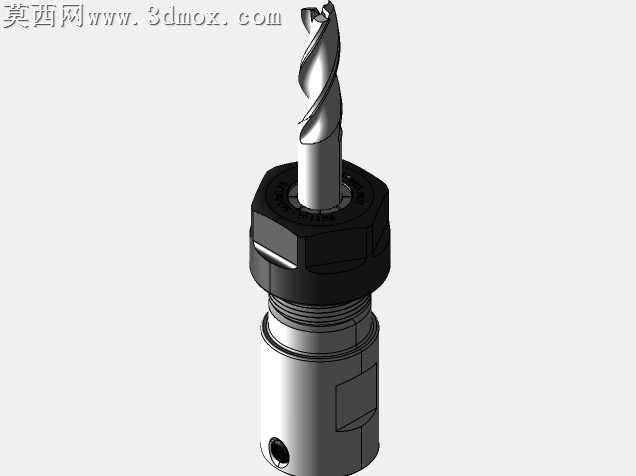

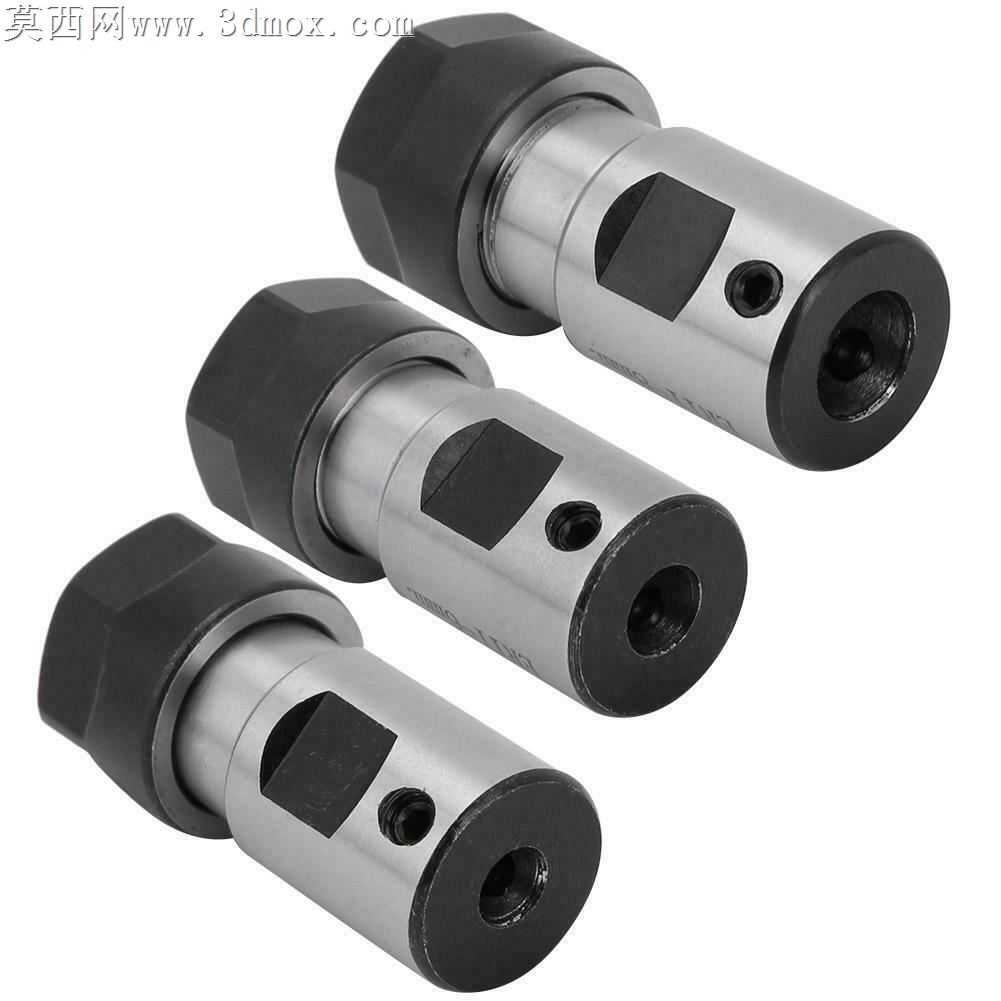

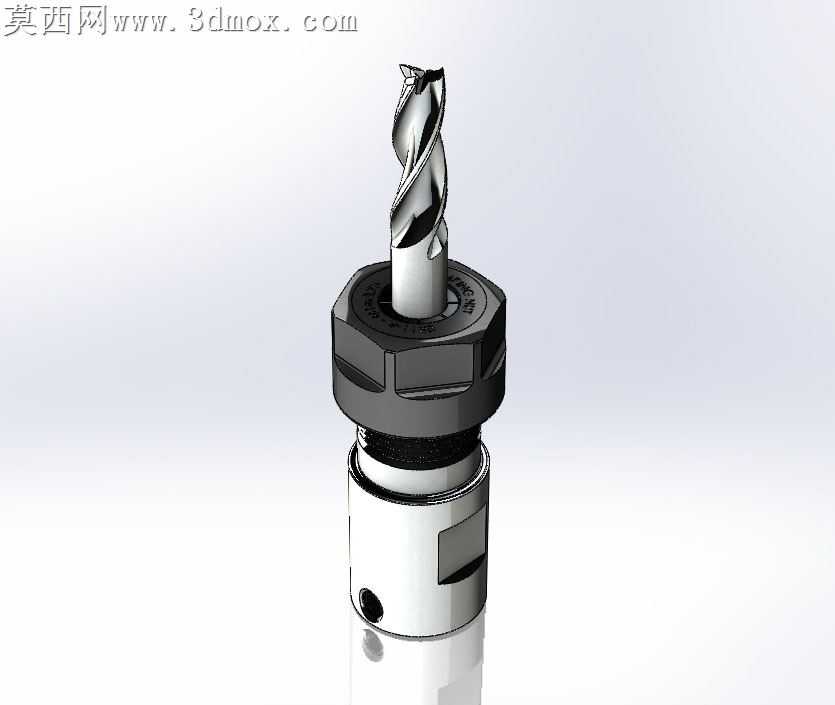

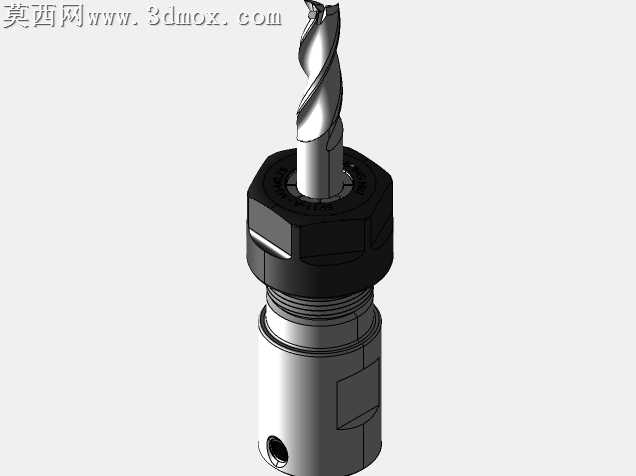

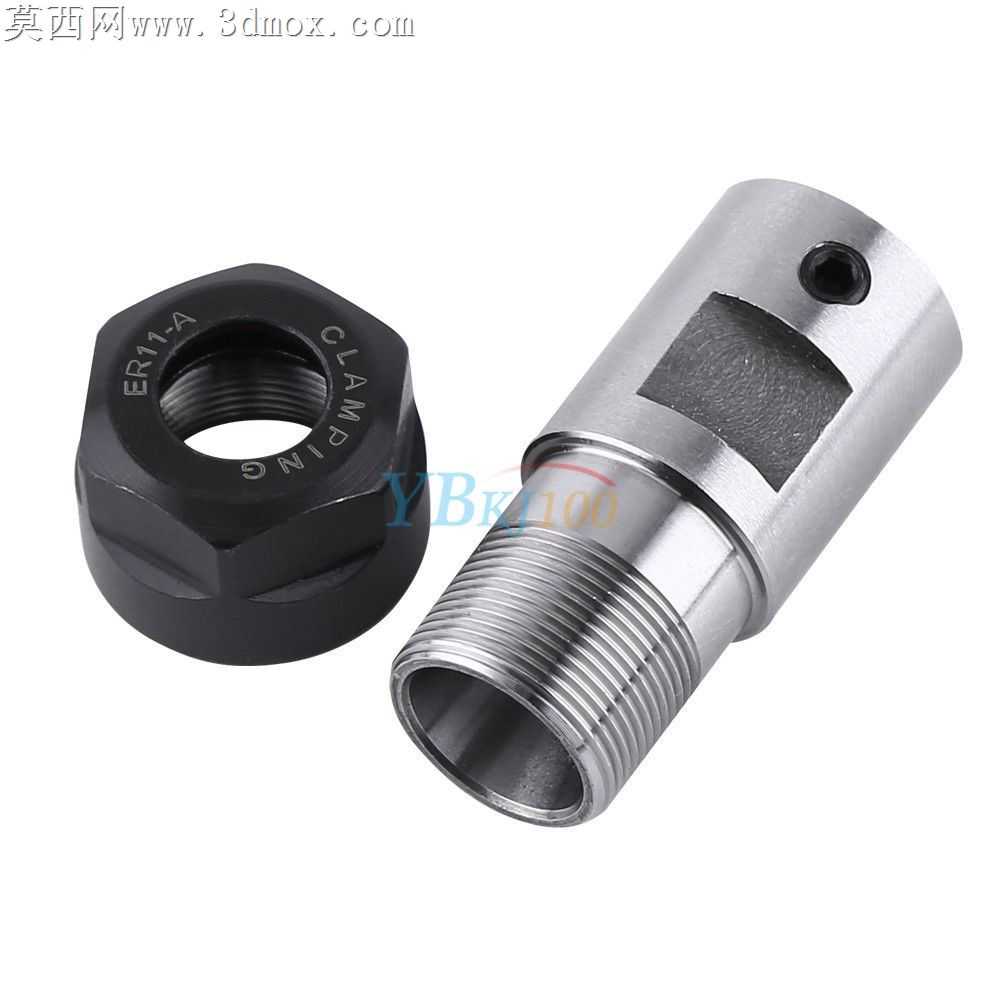

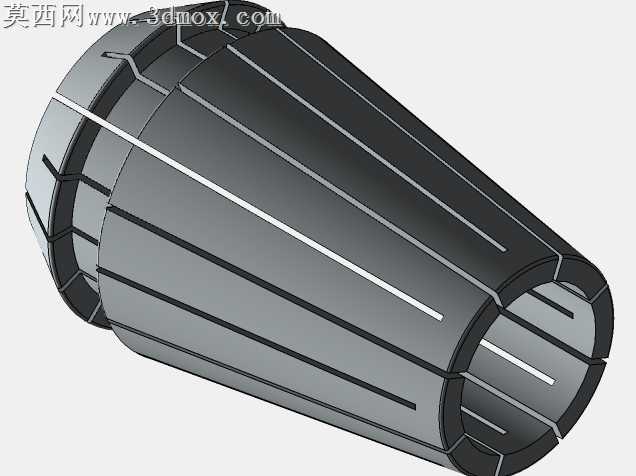

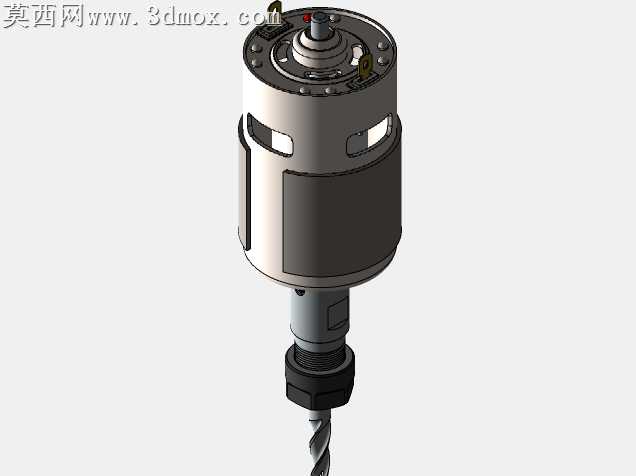

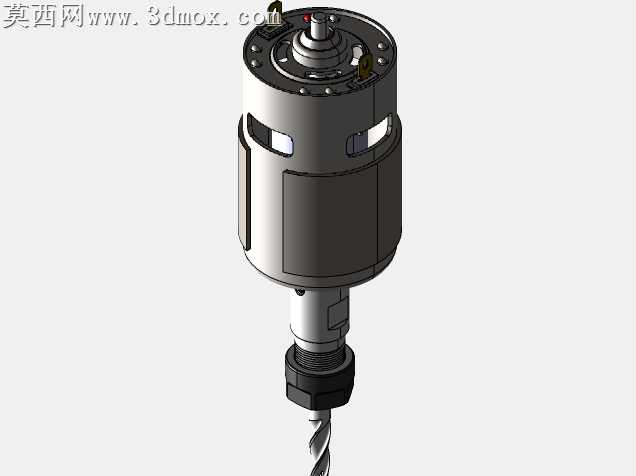

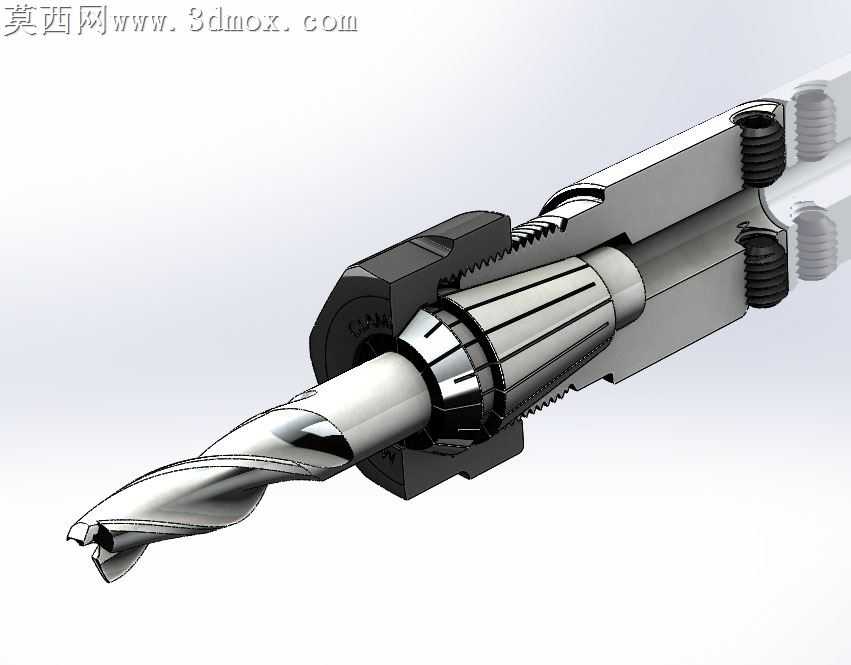

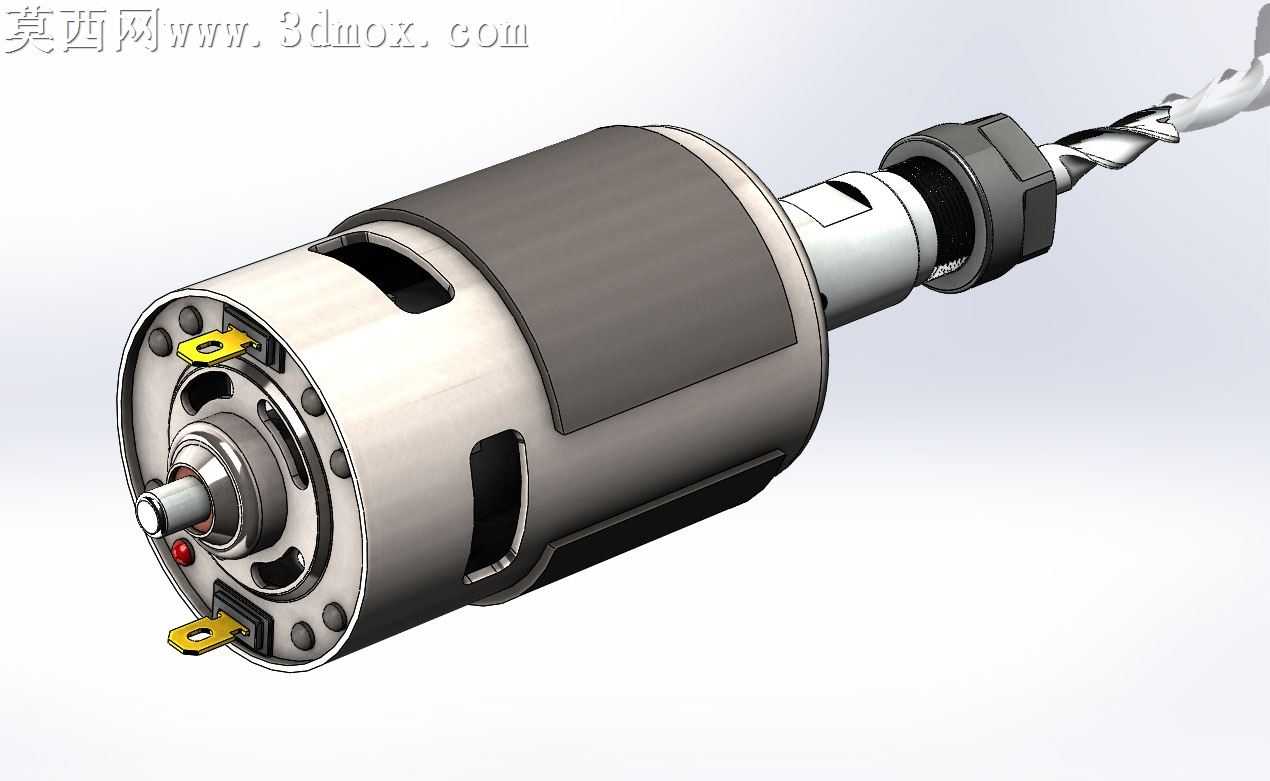

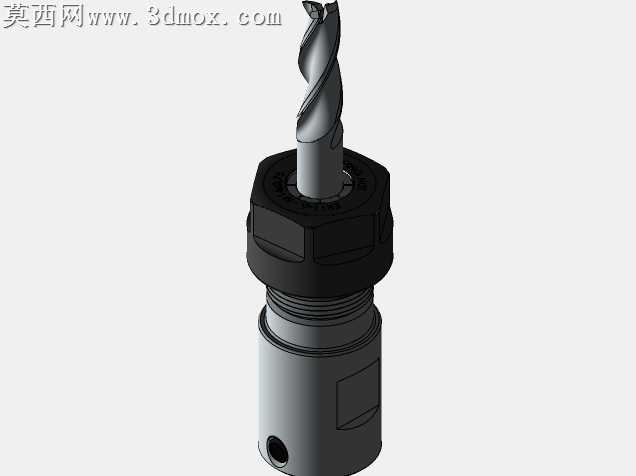

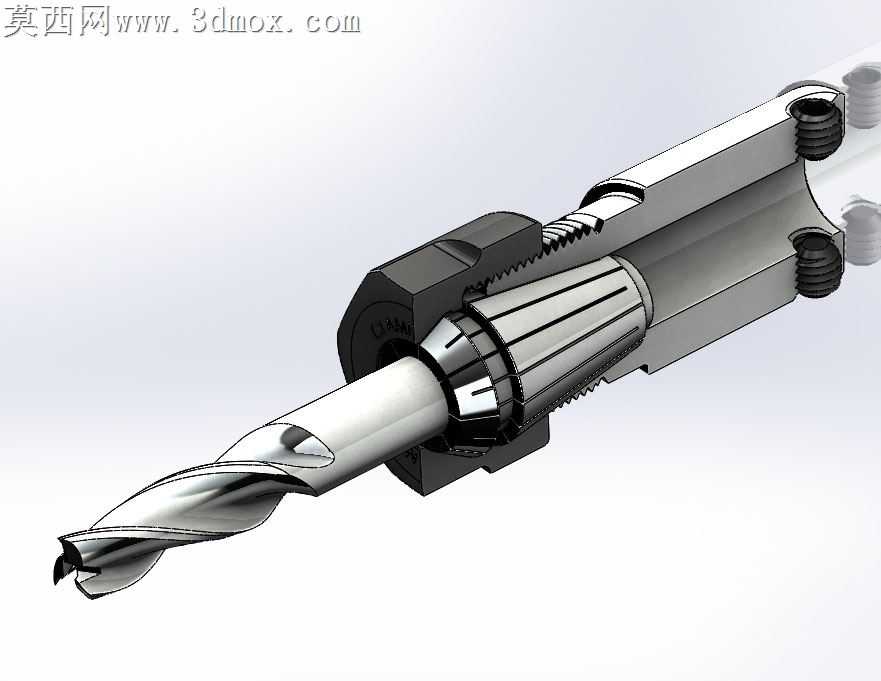

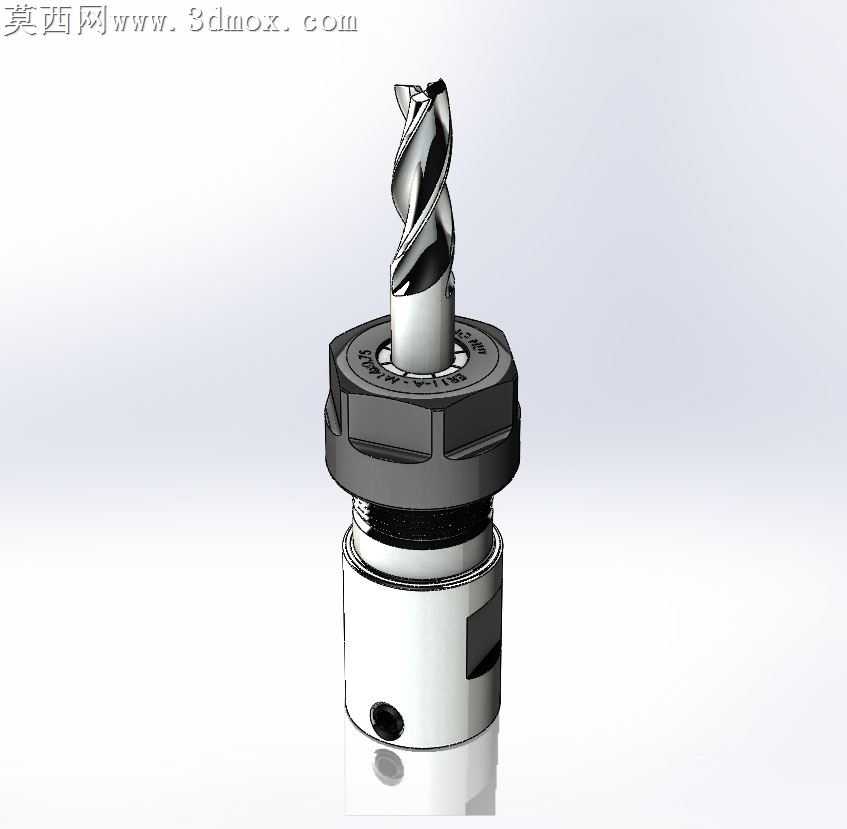

本作品为适配小型雕刻作业的ER11柄卡盘夹头配套775电机三维建模成果，建模过程严格遵循机械加工装配的实际尺寸规范，完整还原了整套动力输出与刀具装夹结构的细节特征。建模阶段先以775直流电机的实体结构为基础，精准绘制电机外壳的散热槽、端盖固定孔位、尾部接线端子、前端输出轴的轴径与定位台阶，还原电机内部转子与外壳的装配间隙，保证各部件的尺寸公差符合实际五金配件的加工精度要求。针对ER11柄卡盘夹头部分，重点刻画夹头的锥面配合结构、锁紧螺母的螺纹特征、夹头内孔的装夹定位面，以及夹头与电机输出轴的连接轴套结构，清晰呈现动力从电机轴传递到夹头、再锁紧固定刀具的完整传动路径。渲染阶段采用贴近工业实物的材质表现，电机外壳的冷轧钢材质设置了细腻的金属磨砂质感，端盖部分做了镀锌金属的轻微反光效果，夹头与锁紧螺母采用硬质合金钢材质表现，突出金属部件的坚硬质感，钻头部分设置了高速钢的亮面金属反光，同时搭配半透明剖面效果展示电机内部的绕组、轴承结构，让使用者可以直观观察内部装配关系。设计思路围绕小型雕刻设备的低成本改装需求展开，整套结构无需复杂定制配件，采用标准775电机搭配通用ER11夹头的组合方案，兼顾装夹精度与配件通用性，建模时特意预留了各连接部位的装配间隙，确保结构符合实际装配逻辑，可直接用于小型雕刻机、迷你打磨设备的结构参考，也可作为机械传动教学的演示模型，帮助理解电机输出与刀具装夹的配合原理，所有结构特征均经过尺寸校验，避免出现干涉、错位等不符合机械原理的设计问题，完整呈现了小型动力头从动力输出到刀具装夹的全链路结构细节。
