SPTT面板安装M6拨动开关三维结构设计

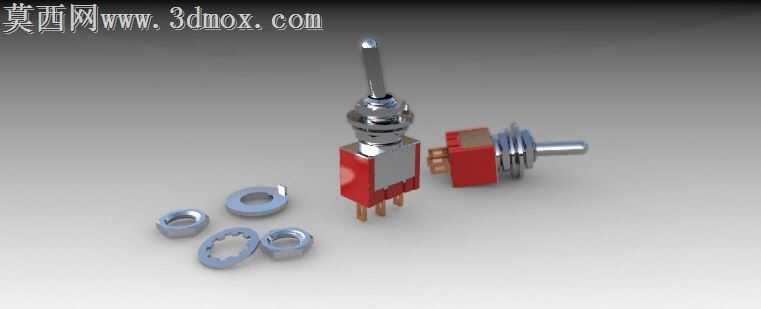

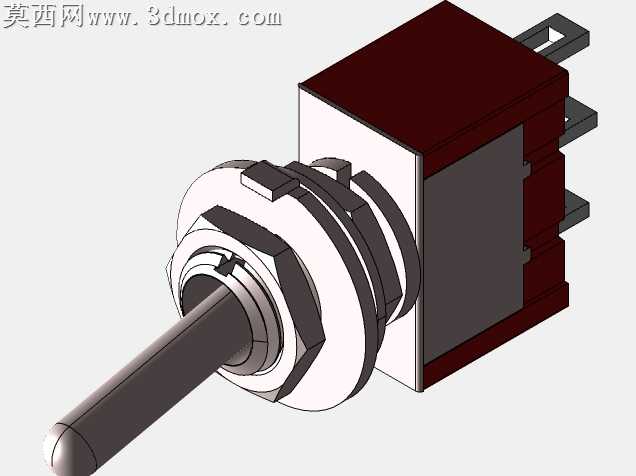

本作品为SPTT规格面板安装M6型拨动开关的三维建模设计成果，建模过程严格遵循实物测绘的尺寸参数，完整还原该类小型钮子开关的全部结构细节。建模阶段以参数化设计为核心逻辑，先完成开关主体基座的轮廓搭建，基座采用耐高温绝缘工程塑料的结构形态，精准预留引脚穿装孔位、拨杆装配腔与锁紧结构的安装槽位，确保各部件装配间隙控制在合理公差范围内。拨杆部分采用金属杆体与基座连接段的阶梯轴结构设计，还原杆体顶部的操作端与根部的限位凸台结构，匹配实际拨动操作的行程限位逻辑。配套的安装五金件包含平垫圈、防松齿形垫圈、六角锁紧螺母三类标准件，每类零件均按照M6螺纹适配的标准尺寸建模，还原螺纹牙型、垫圈的厚度、齿形垫圈的卡齿角度与分布细节，确保安装结构的可装配性符合实际面板安装的工艺要求。开关侧方的卧式款模型同步完成结构还原，包含侧装拨杆、卧式基座、侧出引脚的对应结构，与立式款形成完整的同系列开关模型组。材质渲染阶段针对不同部件匹配对应材质属性：绝缘基座部分赋予哑光红棕色工程塑料材质，调整表面粗糙度参数还原塑胶件的细微磨砂质感；金属拨杆、螺母、垫圈部分赋予镀镍金属材质，调整金属反射率与高光参数，还原五金电镀件的亮面金属光泽，同时做细微的表面划痕做旧处理，避免渲染效果过于失真；引脚部分赋予铜质镀锡金属材质，匹配电子元件引脚的哑光金属质感。场景搭建采用浅灰色渐变背景，搭配柔和的三点布光方案，主光从侧上方打亮模型主体突出结构轮廓，辅光弱化阴影区域的死黑问题，轮廓光勾勒金属部件的边缘反光，最终渲染效果清晰呈现开关各部件的装配关系与细节特征。设计过程中充分考虑该类开关的实际应用场景，所有结构尺寸均匹配工业面板安装的通用标准，既可以用于电子设备的结构装配演示，也可作为电控类教学内容的可视化模型素材，完整展现小型拨动开关从外部操作件到内部安装结构、配套紧固件的全部组成部分，模型各零件可单独拆分编辑，方便后续根据不同使用需求调整结构参数或导出对应格式用于装配仿真。
