山地车后胆RockShox Vivid避震结构

在山地越野骑行的场景中，后轮悬挂系统的性能直接决定了骑手面对复杂地形时的操控稳定性与骑行舒适度，RockShox Vivid这类后避震器作为软尾山地车的核心悬挂部件，承担着吸收路面冲击、维持轮胎贴地性的关键作用。从实际使用场景来看，这类避震器多用于全山地、速降类山地车型，应对落差较大的坠台、连续颠簸的乱石路、根系交错的林道时，需要同时兼顾冲击吸收效率与踩踏支撑性，避免骑行过程中出现过多的动力泄力。

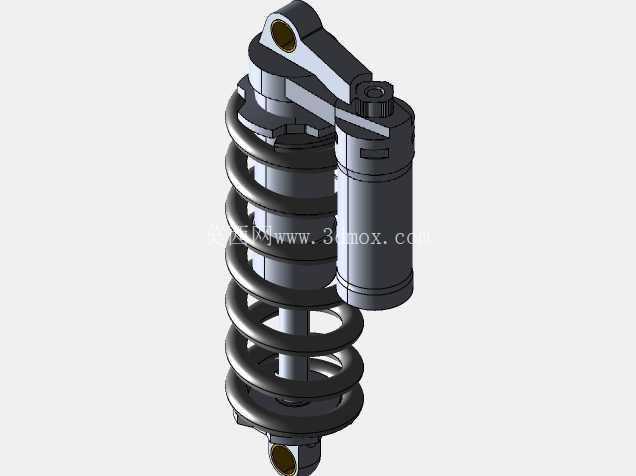

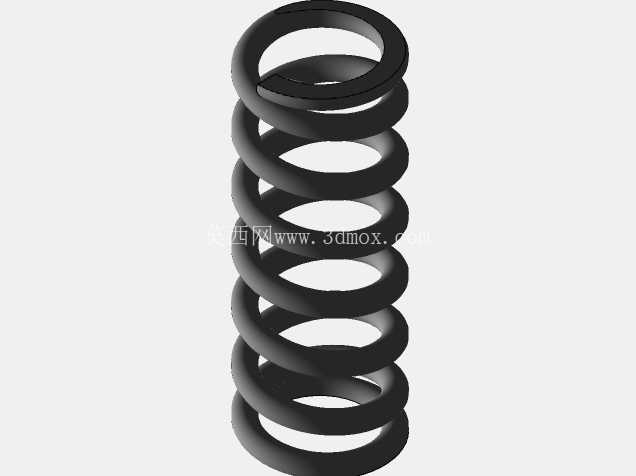

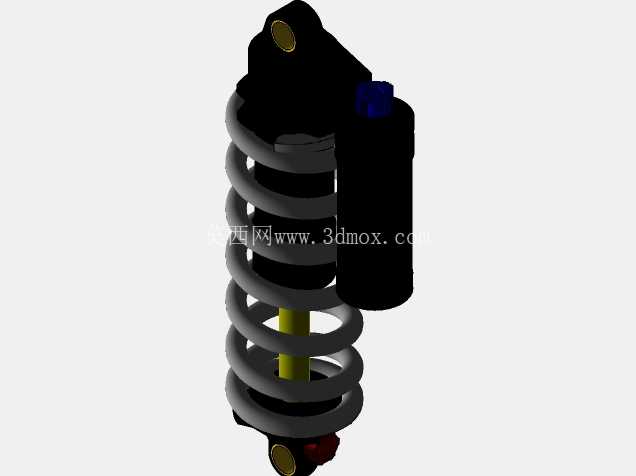

从功能特性上拆解，该款避震采用 coil 弹簧搭配外置阻尼筒的结构布局，外露的螺旋弹簧承担主要的冲击承载作用，外置的阻尼腔体则负责控制弹簧压缩与回弹的速度，避免出现弹簧反复弹跳的“蹦跳”问题，保证车轮在经过冲击后能快速回到贴地状态。主弹簧的刚度匹配需要结合骑手体重、骑行风格、常骑地形进行选择，模型中保留了弹簧的有效圈数、中径、线径的比例关系，可作为弹簧选型匹配的参考基准；外置阻尼筒与主缸体的油路连通结构在模型中做了简化处理，但保留了安装固定的接口位置与相对尺寸，能够满足整车布局阶段的干涉检查需求。

设计思路层面，这类后避震的结构布局围绕安装兼容性与性能平衡展开：上端的吊耳结构用于连接车架后三角的上安装位，下端的轴孔结构用于连接后摇臂的下安装点，两个安装点的中心距即避震的眼对眼长度，是整车悬挂设计中最核心的安装边界参数，模型中严格保留了该尺寸的比例关系，同时还原了阻尼调节旋钮的突出位置，在做整车装配校核时，可直接验证旋钮与车架后三角、线管等部件是否存在干涉。活塞杆部分的直径、外露行程长度也按照实物比例还原，能够直观展示避震在最大压缩、最大伸长状态下的行程边界，避免悬挂运动过程中出现打底、拉扯线管等问题。

从安装边界来看，该避震的侧向宽度主要由螺旋弹簧的外径、外置阻尼筒的外径共同决定，模型中准确还原了两个部件的相对位置与外轮廓尺寸，在做车架后三角设计时，可直接参考该轮廓预留足够的避震运动空间，避免弹簧压缩过程中与车架管材发生摩擦碰撞。上端吊耳的安装孔内径、下端轴孔的内径也按照通用规格做了等比例还原，能够匹配市面上主流的后避震安装轴标准，在做改装替换选型时，可直接对比安装位尺寸判断兼容性。

需要注意的是，该模型对内部的阻尼阀片、油路结构、密封件等细节做了简化处理，重点保留了外部装配相关的所有轮廓与接口尺寸，适合用于整车布局设计、改装方案演示、骑行装备结构教学等场景，若需要做避震内部的阻尼性能仿真、密封结构设计，则需要进一步补充内部零件的详细结构。在实际的山地车悬挂设计流程中，这类外部轮廓准确的避震模型是前期方案阶段的核心参考，能够帮助结构工程师快速确定后三角的开档宽度、安装点位置、避震运动轨迹，大幅缩短前期方案迭代的时间，避免后期出现安装干涉、行程不足等结构性问题。对于三维建模从业者而言，该模型的弹簧螺旋结构、阻尼筒与主缸的同轴度处理、安装吊耳的加强筋结构，都可作为同类悬挂部件建模的参考案例，掌握这类带螺旋弹簧、偏心外置部件的装配建模思路，能够覆盖大部分骑行悬挂类零件的建模需求。
