S85发动机右侧六缸排气歧管结构设计

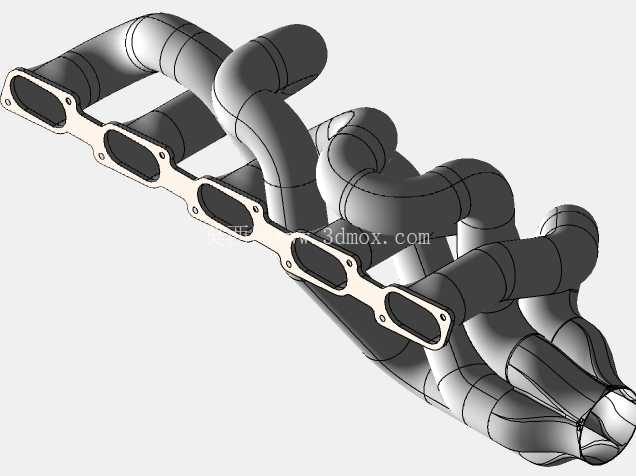

在高性能V10自然吸气动力单元的配套结构设计中，排气歧管的结构合理性直接决定了排气效率、动力输出曲线以及周边热管理的实际表现，本次呈现的右侧排气歧管，对应直列六缸侧的排气通路布局，匹配高转速性能取向的动力单元设计需求。从实际装车场景来看，这类歧管主要适配大排量高转速乘用车动力系统，安装于气缸盖侧面的排气端口位置，承担着将各气缸燃烧后产生的高温废气有序汇集、输送至下游三元催化器与排气尾段的核心作用，其流道设计的均匀性会直接影响各缸排气背压的一致性，避免出现扫气干涉导致的动力损失。

从功能特性层面来看，该歧管采用等长流道的布局思路，每一段弯曲管路的长度经过匹配计算，确保六个气缸排出的废气到达汇集端的时间差控制在合理区间，减少高转速工况下的排气脉冲干涉，提升充气效率。材质选用X15CrNiSi20-12合金钢，这类材料具备优秀的高温抗氧化性与结构强度，能够长期承受800摄氏度以上的排气高温，管壁厚度设定为0.8毫米，在保证结构刚度、避免高速气流引发管路共振的同时，尽可能控制构件自重，降低动力单元的整体簧下质量关联负载。法兰面采用一体化铣削成型的六孔安装结构，每个安装孔对应一个气缸的排气出口，法兰密封面的平面度控制在0.05毫米以内，配合金属密封垫片能够实现高温工况下的可靠密封，避免废气泄漏引发的周边部件热老化问题。

设计过程中需要重点考量安装边界的约束条件：歧管整体的弯曲走向需要避让发动机舱内的周边部件，包括转向助力管路、冷却水管路以及防火墙的安装间隙，所有管路的弯曲半径均大于管路直径的1.5倍，避免弯折处出现气流截面积突变导致的排气阻力上升。安装孔位的位置度公差严格匹配气缸盖排气端口的设计基准，确保装配过程中无需额外调整即可实现对位安装，法兰上的固定螺栓孔采用均匀分布的布局，螺栓拧紧后法兰面的压紧力分布均匀，不会出现局部密封压力不足的问题。流道内壁的顺滑度设计也经过优化，减少气流在管路内壁的沿程阻力，同时避免出现紊流区域导致的局部积碳问题，延长歧管的实际使用寿命。

在实际工程验证环节，这类歧管需要通过冷热冲击试验、振动耐久试验以及排气背压测试，确保在全转速区间、全负荷工况下都能稳定工作，不会出现开裂、变形或者密封失效的问题。其流道的走向设计充分考虑了催化器的入口位置，让废气能够以均匀的流速进入催化器载体，提升催化转化效率，降低冷启动阶段的排放污染物含量。不同于普通民用车型的铸铁排气歧管，这类薄壁合金钢歧管的管壁更薄，热容量更低，能够让催化器更快达到起燃温度，同时轻量化的设计也有助于降低整车前部的重量集中，优化车辆的前后轴荷分配。对于三维结构设计从业者而言，这类歧管的建模过程需要重点处理多段弯曲曲面的顺滑衔接，保证法兰面与管路接口处的过渡无应力集中点，同时所有的安装基准需要与气缸盖的设计基准保持统一，避免出现装配干涉问题。
