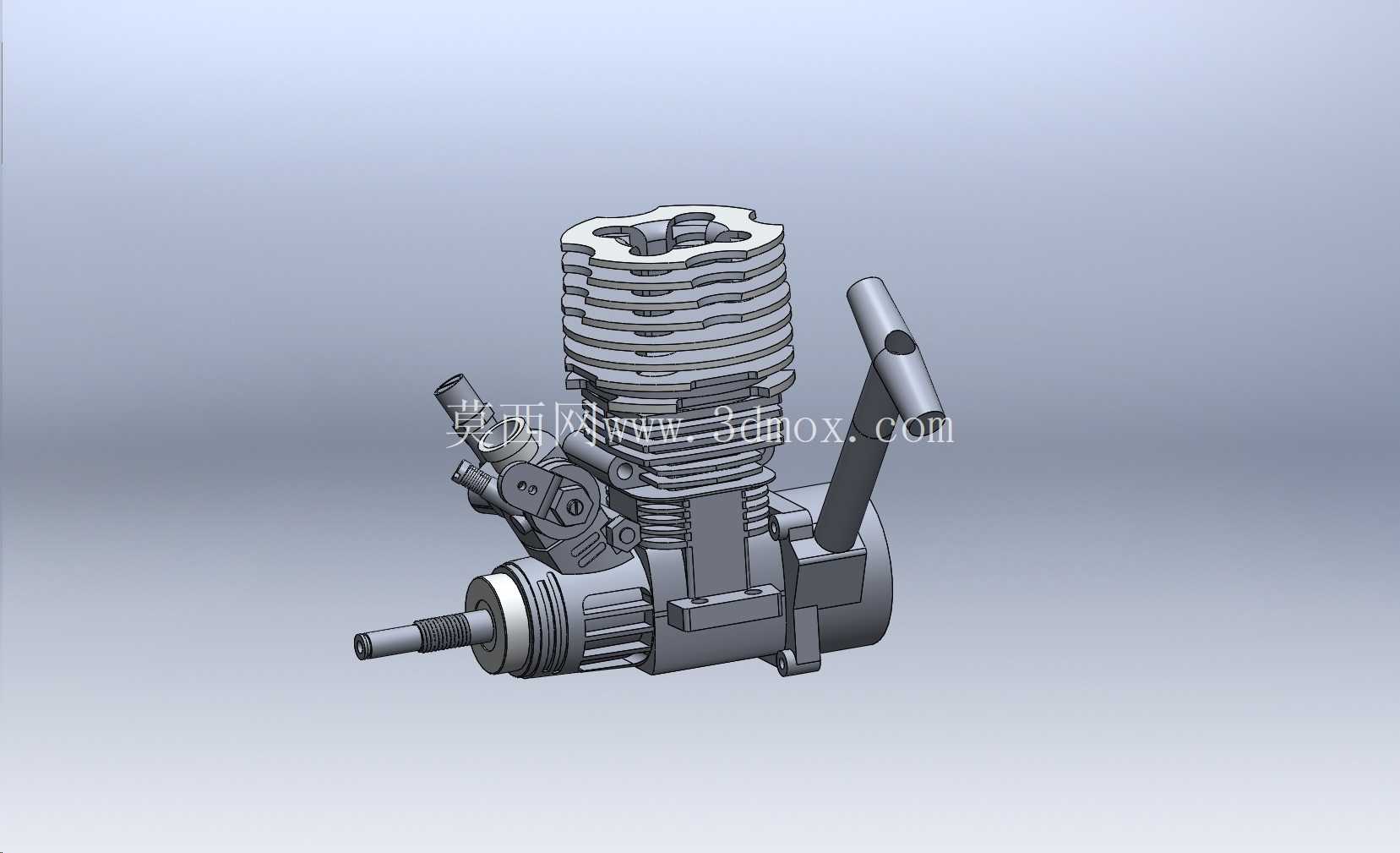

雷虎Pro12硝基遥控航模发动机结构设计

　　这款小排量硝基发动机主要面向1:10比例遥控平跑车、小型固定翼航模以及30级遥控直升机的动力配套场景，是小型遥控动力设备里应用范围较广的一类动力单元，区别于普通电动动力系统，硝基燃料发动机的动力输出特性更贴近真实内燃机的扭矩响应，能为遥控模型提供更具真实感的操控反馈，在专业航模、车模赛事以及业余爱好者改装场景中都有稳定的使用需求。从实际功能来看，该发动机采用两冲程活塞式工作原理，依靠硝基甲烷混合燃料燃烧做功，输出轴可直接连接模型传动系统或者螺旋桨桨夹，自带的手拉启动结构无需额外外接启动设备，使用者只需拉动启动手柄即可完成点火启动，适配户外无外接电源的使用场景，降低了设备使用的配套门槛。

　　缸体侧面集成的膜片式化油器可根据油门舵机的信号调整进气量与燃油混合比，实现怠速稳定、中速扭矩输出平顺、高速段功率持续释放的动力特性，满足模型在不同工况下的动力需求，怠速状态下可维持稳定运转不熄火，高速运转时转速可突破一万转，匹配小型遥控设备的动力需求。设计过程中优先考虑了小型内燃机的散热需求，缸头部分采用多层环形散热鳍片结构，鳍片厚度与间距经过匹配计算，在模型行进或者螺旋桨转动带来的迎面气流作用下，可快速带走燃烧做功产生的热量，避免连续高负荷运转下出现缸体过热、活塞胀缸的故障，散热鳍片的排布方向也兼顾了不同安装姿态下的气流通过性，不管是车模卧式安装还是航模立式安装，都能保证足够的散热效率。

　　整体结构的安装边界经过紧凑化设计，发动机主体的安装孔位采用标准间距设计，可直接适配市面上多数同级别遥控模型的安装座，无需额外改装支架；输出轴的直径、伸出长度以及螺纹规格均符合行业通用标准，可直接匹配主流的离合器组件、桨夹等配套零件，降低使用者的配件适配成本。手拉启动器的结构布置在发动机侧后方，启动手柄的转动行程与复位弹簧的弹力经过匹配，拉动过程中不会与模型车架或者机身结构产生干涉，启动拉绳的耐磨性能满足日常频繁启动的使用需求。曲轴部分采用偏心结构设计，将活塞的上下往复运动转化为输出轴的旋转运动，曲轴两端的轴承采用密封式高速轴承，可承受高转速下的径向载荷，同时减少硝基燃料燃烧后产生的废油进入轴承内部，延长部件使用寿命。

　　活塞与缸套的配合间隙经过精度控制，保证压缩比处于合理区间，既可以保证启动时的缸压足够点燃混合气体，又能避免高负荷运转时的摩擦阻力过大造成功率损耗。进气口、排气口的扫气角度经过优化，可在两冲程工作循环中快速完成废气排出与新鲜混合气进入的过程，提升燃烧效率，减少废油残留。燃油进油口布置在化油器侧面，可直接连接模型的燃油管路，位置避开了排气口的高温区域，避免燃油管路长期受高温烘烤出现老化漏油的问题。整体外形的凸起结构均做了圆角过渡处理，既减少了安装过程中尖锐边角对操作人员的划伤风险，也避免了模型在碰撞过程中突出部位受力断裂的问题，提升了结构的抗冲击性能。
