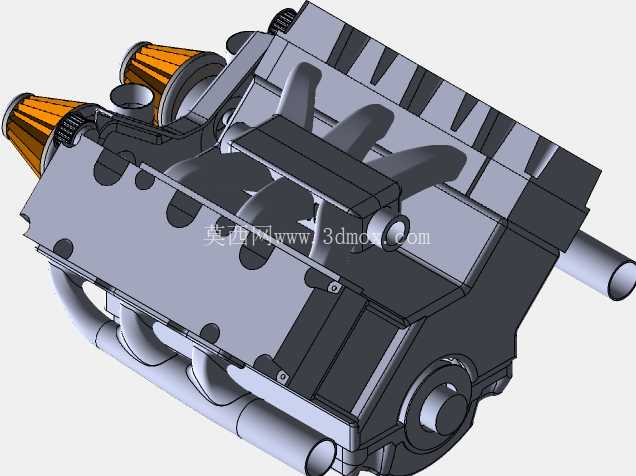

V型六缸内燃机动力总成结构

在车用动力、小型工程机械动力、固定动力机组的配套场景中，V型六缸动力单元始终是兼顾动力输出平顺性、整机布置紧凑性的核心选型方向，这类动力装置通过两列气缸呈V型夹角布置的结构形式，在同等排量下大幅缩短整机轴向尺寸，降低动力舱的纵向布置空间占用，同时通过六缸交替做功的点火顺序，抵消往复运动部件的一阶、二阶惯性力，让整机运行振动幅度显著低于直列四缸机型，适配对运行平稳性有较高要求的乘用车辆、轻型商用设备以及小型应急发电机组。

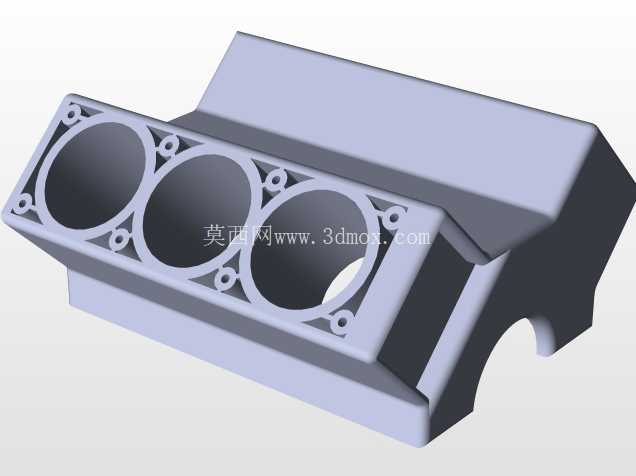

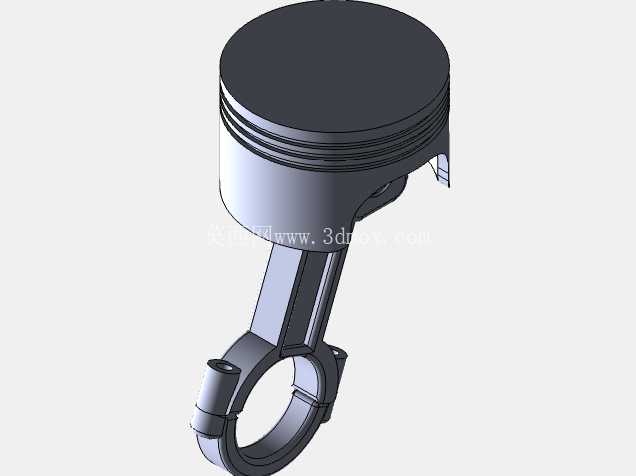

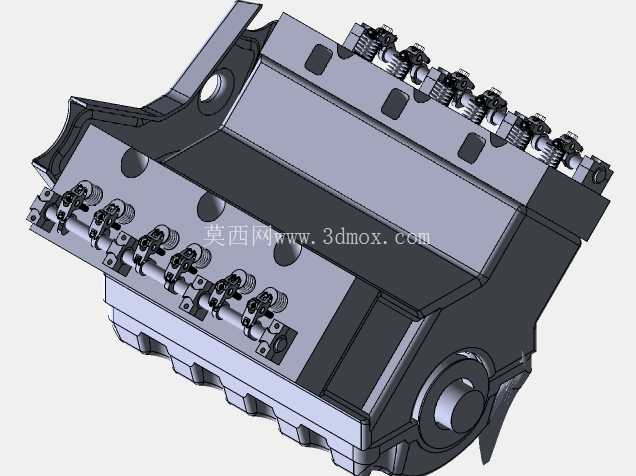

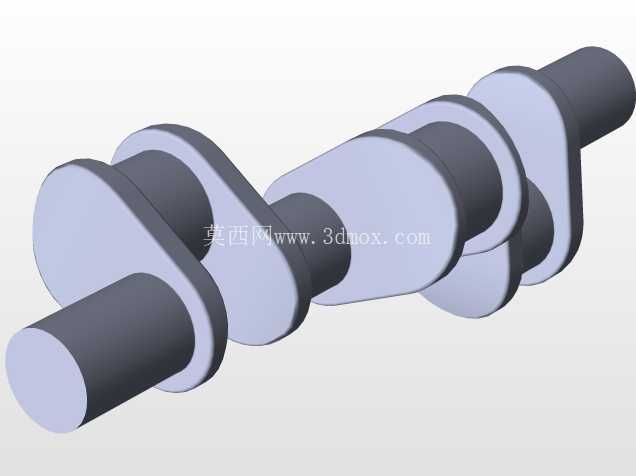

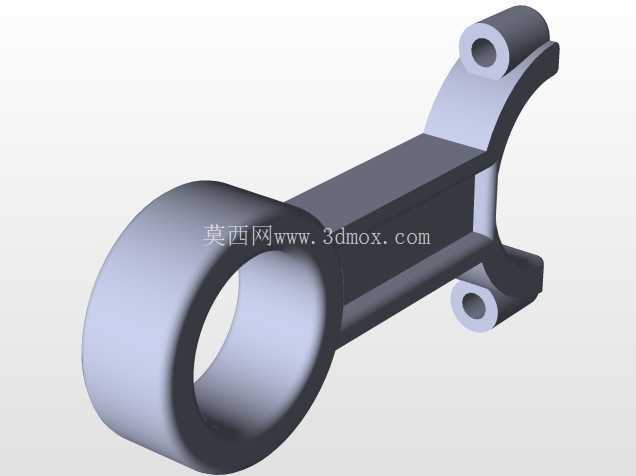

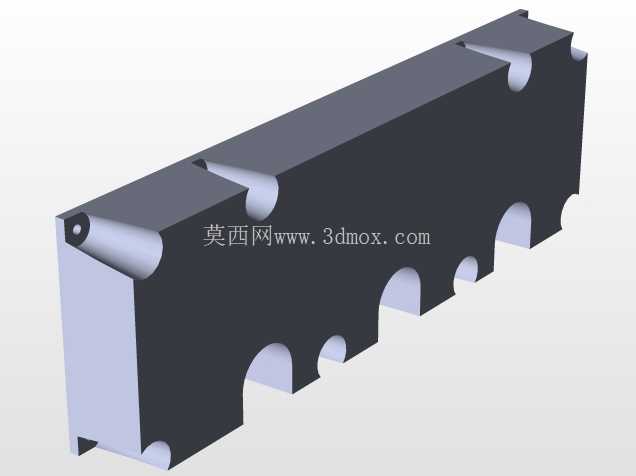

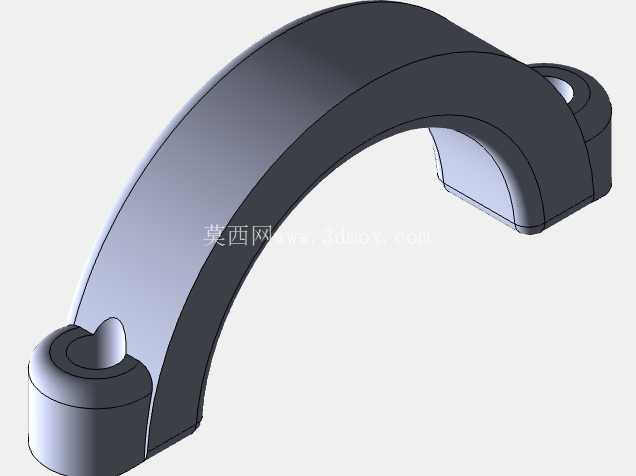

从结构设计逻辑来看，这套V6动力结构的核心围绕缸体、曲柄连杆机构、配气组件、进排气通路几个核心模块展开，缸体作为整个动力单元的承载基体，采用分体式主轴承座设计，为曲轴的回转运动提供高精度的支撑定位，两列气缸的夹角设定充分考虑了点火间隔角的均匀性，让每个做功行程的曲轴转角间隔保持一致，避免动力输出出现扭矩波动。曲轴采用全支撑结构设计，每个连杆轴颈两侧都设置主轴颈承载，平衡块与曲轴一体成型，抵消连杆、活塞往复运动产生的离心力与往复惯性力，活塞通过活塞销与连杆小头连接，连杆大头采用剖分式结构与连杆轴颈配合，配合轴瓦形成流体润滑的回转副，将燃烧做功产生的直线往复运动转化为曲轴的旋转扭矩输出。

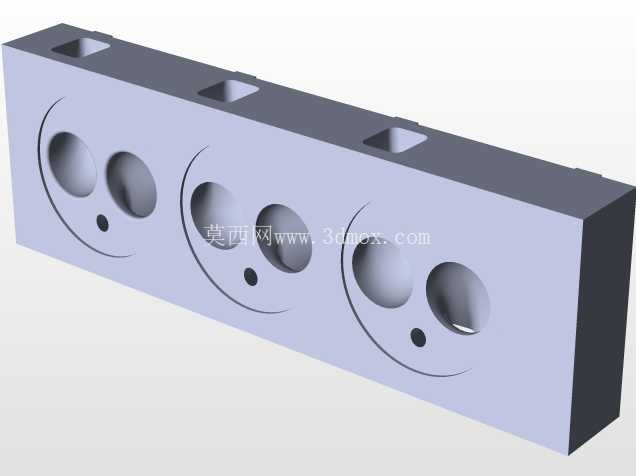

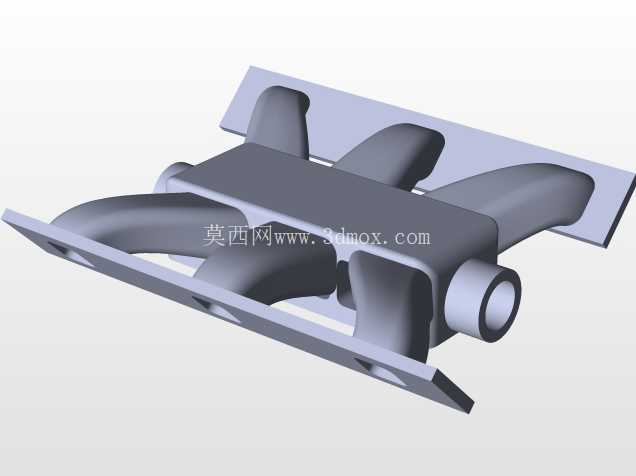

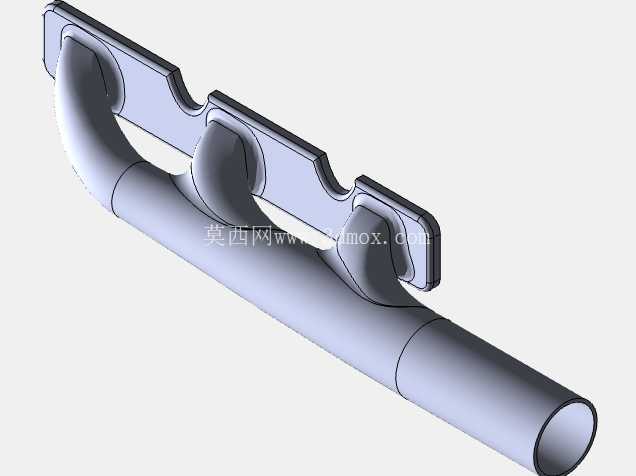

配气机构布置在缸盖上方，进排气门的位置排布匹配气道走向，尽可能降低进排气过程的气流阻力，进气侧预留的安装接口可适配可变进气歧管、增压管路等拓展组件，排气侧的接口位置充分考虑排气歧管的布置空间，避免与周边的机舱结构、冷却管路产生安装干涉。进排气歧管的走向设计兼顾各缸的进气均匀性与排气顺畅度，两列气缸的排气出口可根据配套需求选择单侧汇聚或者双侧独立引出的布置形式，适配不同的后处理系统、增压系统安装要求。

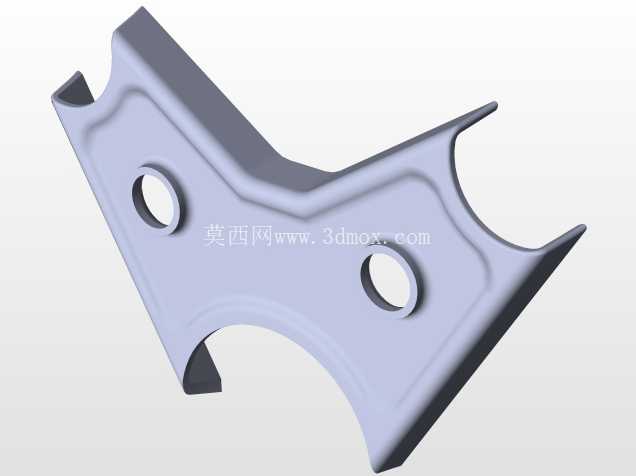

从安装边界来看，整机的悬置安装点分布在缸体两侧的下部位置，安装点的平面度、孔位间距公差控制在装配允许范围内，可直接对接常规的动力总成悬置支架，动力输出端的法兰接口匹配通用的离合器、液力变矩器安装尺寸，不需要额外做转接法兰即可适配主流的传动系统。整机的外围附件安装位预留了发电机、起动机、冷却水泵、机油滤清器的安装接口，接口的位置、连接尺寸都参考通用配套件的规格设计，减少后续配套选型时的改造成本。

在实际建模过程中，需要重点关注各运动部件的运动间隙校核，比如活塞在上止点、下止点位置时与气门的最小安全间隙，曲轴回转过程中平衡块与缸体内部加强筋、机油泵驱动组件的间隙，连杆摆动过程中与缸筒内壁的最小间隙，这些间隙值直接决定了后续实际加工装配后是否会出现运动干涉。同时缸体内部的润滑油道走向需要结合各润滑点的位置做连通设计，确保主轴颈、连杆轴颈、凸轮轴轴颈、配气机构摩擦副都能得到持续的压力润滑，冷却水道的布置要覆盖缸筒周围、缸盖鼻梁区等热负荷较高的区域，避免局部过热导致的部件变形、密封失效问题。

这套结构在做配套适配时，可根据不同的应用场景调整压缩比、气道形状、配气相位参数，比如面向乘用车辆配套时可侧重高转速区间的动力响应，面向固定发电机组配套时可侧重低转速区间的扭矩输出与燃油经济性，外围的附件安装位置也可根据实际布置需求做小幅调整，在不改动核心缸体、曲轴结构的前提下覆盖更多的配套场景，降低系列化开发的设计成本。对于结构设计从业者而言，这类V型动力结构的建模过程，能充分锻炼对空间交错部件的位置把控能力、运动机构的间隙校核能力，以及对动力总成整体布置逻辑的理解，掌握这类结构的设计要点后，可延伸到多缸内燃机、往复式动力机械的结构设计工作中。
