奥迪TT RS双叉臂悬架结构三维数模

这套双叉臂悬架结构，是面向高性能轿跑开发的前悬承载导向总成，核心作用是在车辆激烈驾驶工况下，同时承担车轮的垂直载荷传递、横向导向、纵向力缓冲以及转向动作的执行支撑，相比常见的麦弗逊悬架，双叉臂结构的上下控制臂可以分别对车轮的外倾角变化做更精准的约束，在车辆过弯产生侧倾时，能让轮胎接地面始终保持最大贴合面积，充分发挥高性能轮胎的抓地极限，这也是奥迪TT RS这类性能车型选择该结构的核心原因。

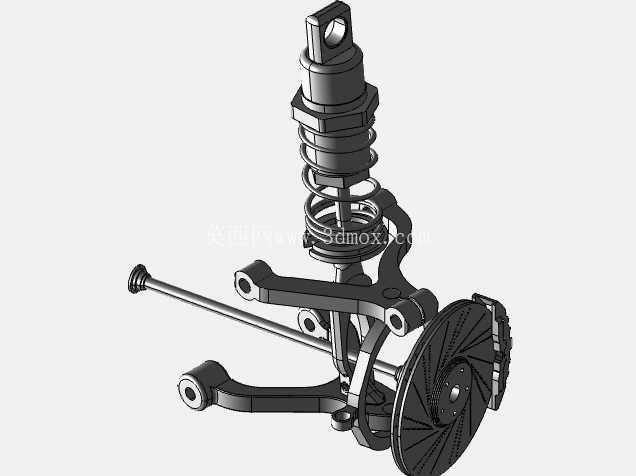

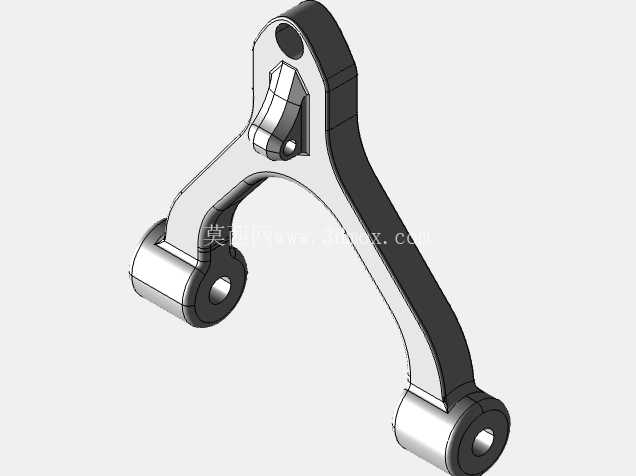

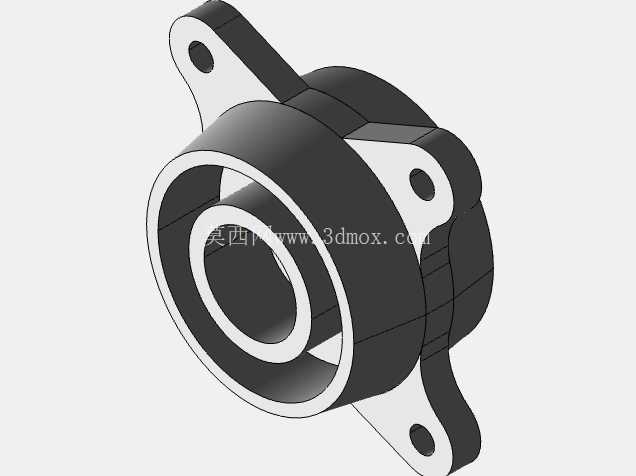

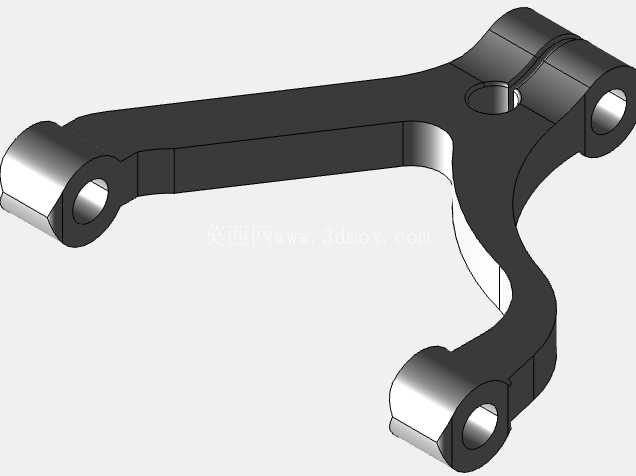

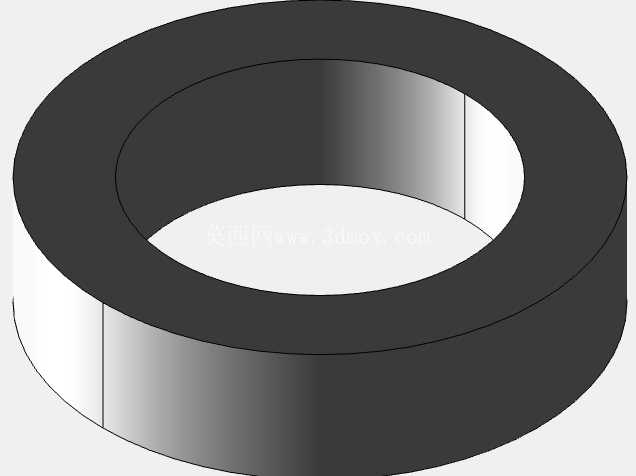

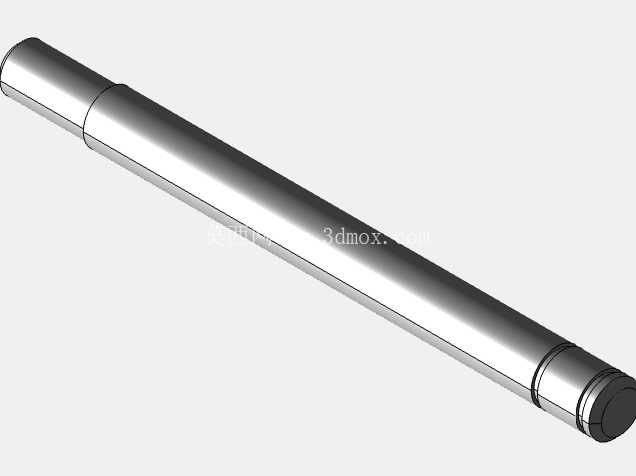

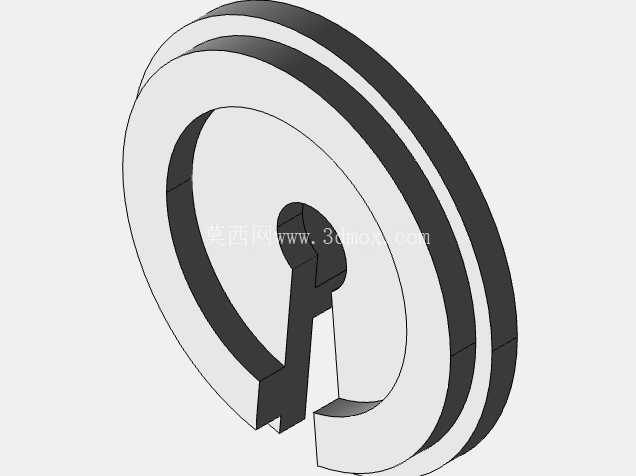

从结构组成来看，整套总成包含了螺旋弹簧与阻尼筒集成的减震支柱、上下两根A型控制臂、转向节本体、通风刹车盘、轮毂轴承座、横向稳定杆连杆以及半轴安装位几个核心部分。上控制臂的两个铰接点布置在减震塔座的内侧安装面，下控制臂的两个铰接点固定在副车架对应位置，两根控制臂的外端分别通过球铰与转向节连接，这种双铰接点的布置方式，让车轮上下跳动时的运动轨迹完全由两根控制臂的长度、铰接点角度决定，设计阶段可以通过调整硬点坐标，精准控制车轮跳动时的外倾角、前束角变化曲线，避免急加速、急制动时出现不必要的轮胎偏磨，同时抑制刹车点头、加速抬头的车身俯仰姿态。

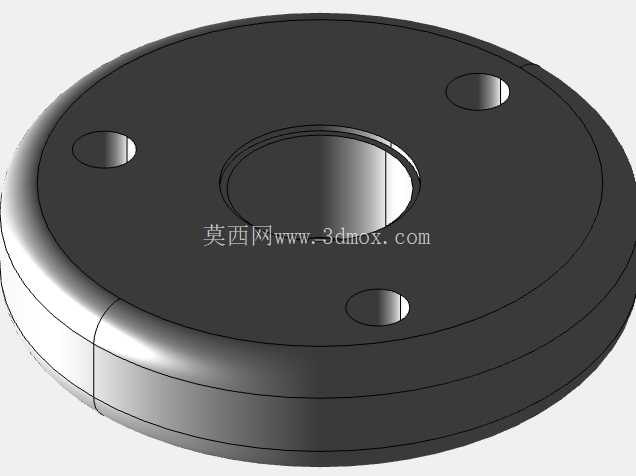

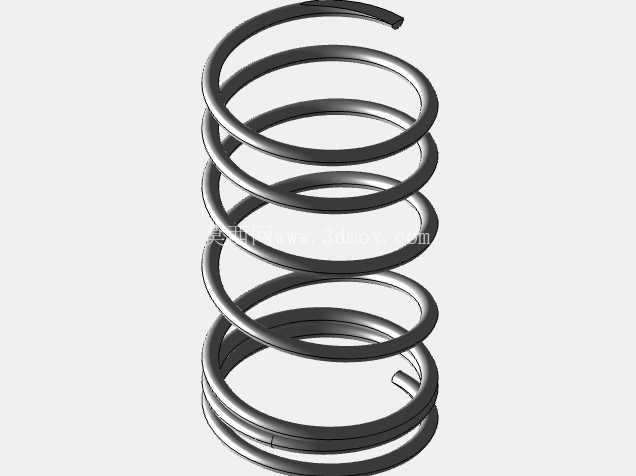

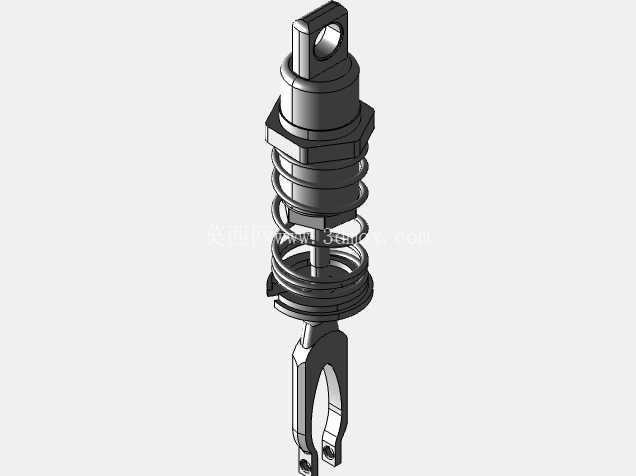

减震支柱采用了螺旋弹簧套在阻尼筒外侧的集成式设计，上端通过带橡胶缓冲的顶胶固定在车身减震塔座上，下端直接与转向节刚性连接，这种布置既节省了机舱内的布置空间，也能让减震器直接承受路面传递的垂直冲击，阻尼调校偏向运动取向，压缩行程阻尼与回弹行程阻尼的比值经过匹配，在过滤路面细碎颠簸的同时，能快速抑制弹簧的多余往复跳动，避免连续过弯时出现车身多余的晃动。转向节作为整个结构的核心连接载体，集成了减震器安装座、上下控制臂球铰安装位、刹车卡钳固定点、轮毂轴承安装孔以及转向拉杆连接球头，所有安装面的位置度公差要求都在毫米级，一旦某个安装位出现偏差，就会直接导致四轮定位参数失准，出现方向跑偏、轮胎异常磨损的问题。

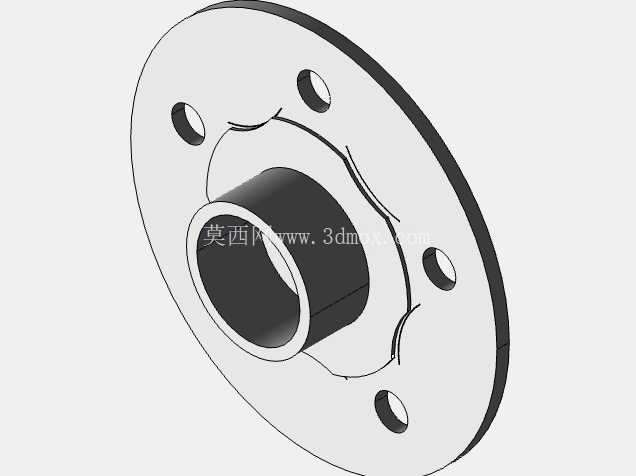

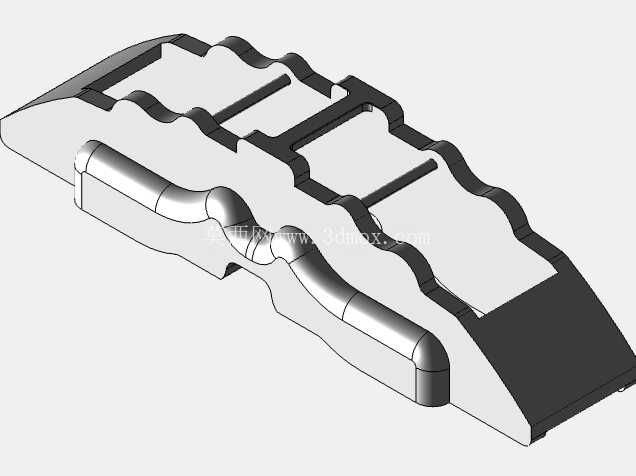

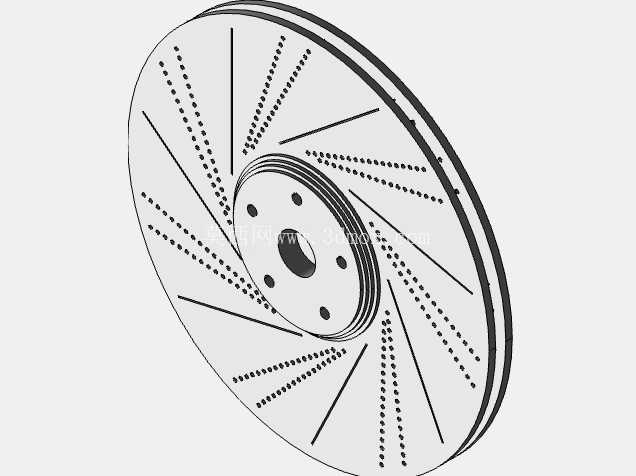

刹车部分采用了大尺寸通风刹车盘结构，盘体内部设计有径向通风道，车辆行驶时气流可以顺着通风道带走刹车产生的热量，避免连续高强度制动时出现热衰减，刹车盘通过螺栓固定在轮毂轴承的法兰盘上，随车轮同步转动，卡钳安装位的位置经过匹配，能适配大尺寸多活塞刹车卡钳的安装需求，满足性能车型的制动性能要求。半轴从差速器侧引出，穿过转向节中心的空心通道与轮毂连接，将动力传递给驱动轮，转向节上预留的半轴通道有足够的活动余量，在车轮上下跳动以及转向动作时，不会与半轴发生运动干涉。

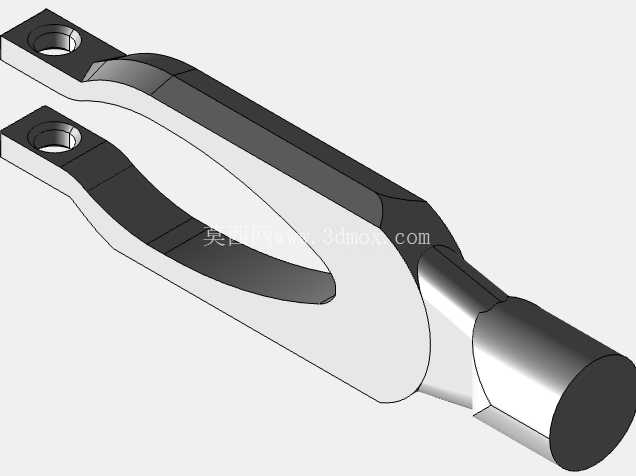

安装边界方面，整套悬架的上端安装点位于车身前围两侧的减震塔座，三个固定螺栓呈三角形分布，保证连接刚度；下控制臂的四个安装点全部固定在前副车架上，副车架再通过衬套与车身连接，能过滤掉一部分路面传递的振动；横向稳定杆连杆连接下控制臂与稳定杆，在车辆侧倾时提供额外的抗侧倾刚度，平衡左右悬架的压缩量。设计过程中需要反复做运动干涉校核，模拟车轮从最大上跳行程到最大下跳行程、以及最大左转到最大右转角度的所有极限工况，确认所有部件之间都保留足够的安全间隙，不会出现运动磕碰，同时还要对各个受力部件做强度仿真分析，在最大冲击载荷下，控制臂、转向节的应力不能超过材料的屈服强度，保证结构可靠性。

在实际的底盘调校阶段，这套结构的硬点参数还可以通过调整偏心螺栓的位置做小范围修正，匹配不同的轮胎规格、不同的驾驶场景需求，不管是做赛道取向的调校还是日常街道行驶的调校，都有足够的调整空间。对于三维建模从业者来说，这套数模完整还原了各个部件的装配关系，每个铰接点的位置、安装孔的尺寸都和实际结构一致，可以作为学习双叉臂悬架结构原理、硬点布置方法、运动仿真分析的参考案例，也能用于汽车底盘相关的教学演示、结构方案验证工作。
