工业框架搭建用2020欧标槽铝型材结构

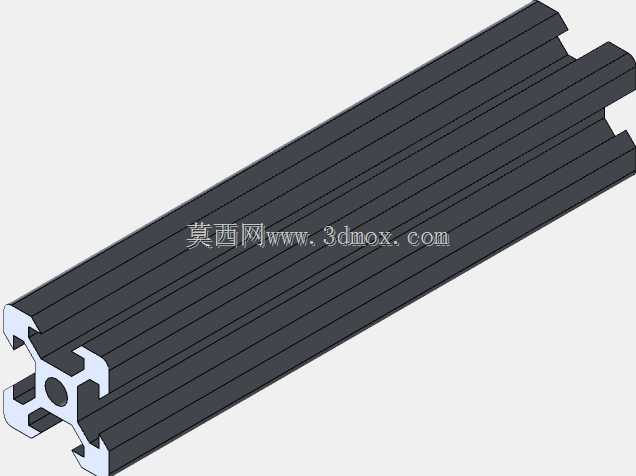

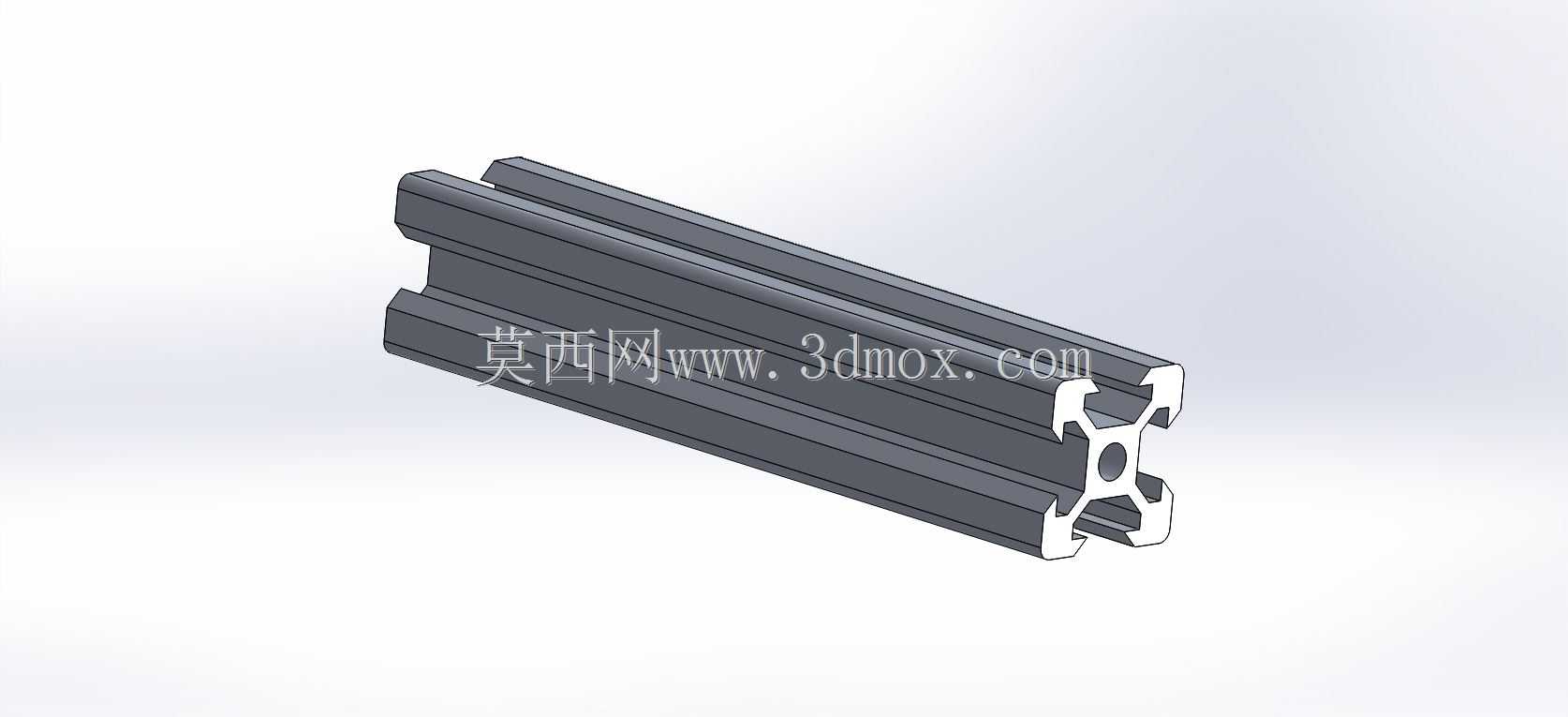

　　在非标自动化设备的机架搭建、小型检测工位的防护围挡、桌面级工装治具的支撑骨架场景里，20系列槽铝型材是应用频次极高的基础构件，这类截面尺寸为20mm×20mm的型材，刚好适配轻载场景的受力需求，不会像40系列型材那样造成材料冗余，也不会因截面过小导致支撑刚度不足。从截面结构来看，这款型材采用四面对称开槽设计，槽口宽度适配标准T型螺栓、弹片螺母等配套紧固件，不需要额外在型材本体上打孔攻丝，装配时只需要将紧固件预置在槽道内，调整到对应位置锁紧即可完成连接，大幅降低现场装配的加工工作量。

　　设计这类型材的三维模型时，首先要严格控制截面的形位公差，尤其是槽道的开口尺寸、槽内的卡位凸台尺寸，必须和通用配套紧固件的尺寸公差匹配，否则会出现螺栓卡滞、螺母滑牙无法锁紧的问题；其次要注意型材端部的端面垂直度，当多根型材拼接成直角框架时，端面的倾斜会直接导致框架拼接后出现缝隙，影响整体的装配精度。型材的四个边角做了小尺寸的圆角过渡，既可以避免搬运装配过程中尖锐边角划伤操作人员，也能减少应力集中，在承受轻微冲击载荷时不会出现边角崩裂的问题。

　　从安装边界来看，单根2020槽铝的直线段长度可以根据实际需求裁切，常规应用场景下单段支撑长度不超过600mm时，不需要额外增加中间支撑筋，就能满足10kg以内的静载支撑需求；如果是作为滑动导轨的安装基座使用，需要将型材的安装面平面度控制在0.1mm/100mm以内，避免导轨安装后出现直线度超差，影响滑动件的运行顺畅度。槽道内部的空腔结构除了走紧固件之外，还可以用来布设设备的传感器线缆、气管等管线，将管线隐藏在型材内部，既可以让整体设备外观更整洁，也能避免管线外露被运动部件剐蹭破损，提升设备运行的安全性。

　　在实际选型应用中，这类20规格的槽铝常用来搭配角槽连接件、直角角码等配件，快速搭建小型设备的外框，比如桌面型点胶机的支撑机架、电子元器件检测台的物料放置架、车间现场的小型工具挂板框架等。和传统的方管焊接框架相比，用这类铝型材搭建的结构不需要做焊接后的打磨、喷漆等表面处理工序，装配完成后即可直接投入使用，后期如果需要调整框架结构尺寸，只需要松开紧固件重新裁切调整型材长度即可，材料可以重复利用，不会像焊接框架那样拆解后只能报废处理。建模过程中需要注意还原槽道内部的细节结构，包括槽道底部的防滑齿结构，这个结构是用来配合弹片螺母的卡齿，在螺母锁紧后可以防止螺母沿槽道方向滑移，提升连接的可靠性；另外型材的壁厚要符合常规工业应用的标准，不能为了减重过度缩减壁厚，否则在锁紧螺栓时会出现型材侧壁变形，导致连接松动。

　　针对不同的应用场景，这类型材还可以搭配端盖、封条、脚轮安装座、蹄脚调节件等配套附件，端盖安装在型材的裁切端面，既可以遮挡端面的裁切毛刺，也能防止灰尘、切削液等杂物进入型材空腔；封条嵌入槽道内，可以将闲置的槽道封闭，避免杂物进入槽道影响后续紧固件的安装；脚轮和蹄脚则直接通过预置在槽道内的T型螺栓固定在型材底部，不需要额外焊接安装板，调整安装位置时只需要松开螺栓滑动到对应位置即可，适配不同的场地摆放需求。在做三维装配设计时，可以直接调用这类标准型材模型，不需要重复绘制截面，只需要根据设计长度拉伸即可，同时可以利用软件的装配约束功能，快速完成型材之间的拼接装配，检查不同构件之间是否存在干涉，提前发现装配问题，减少现场安装时的调整工作量。
