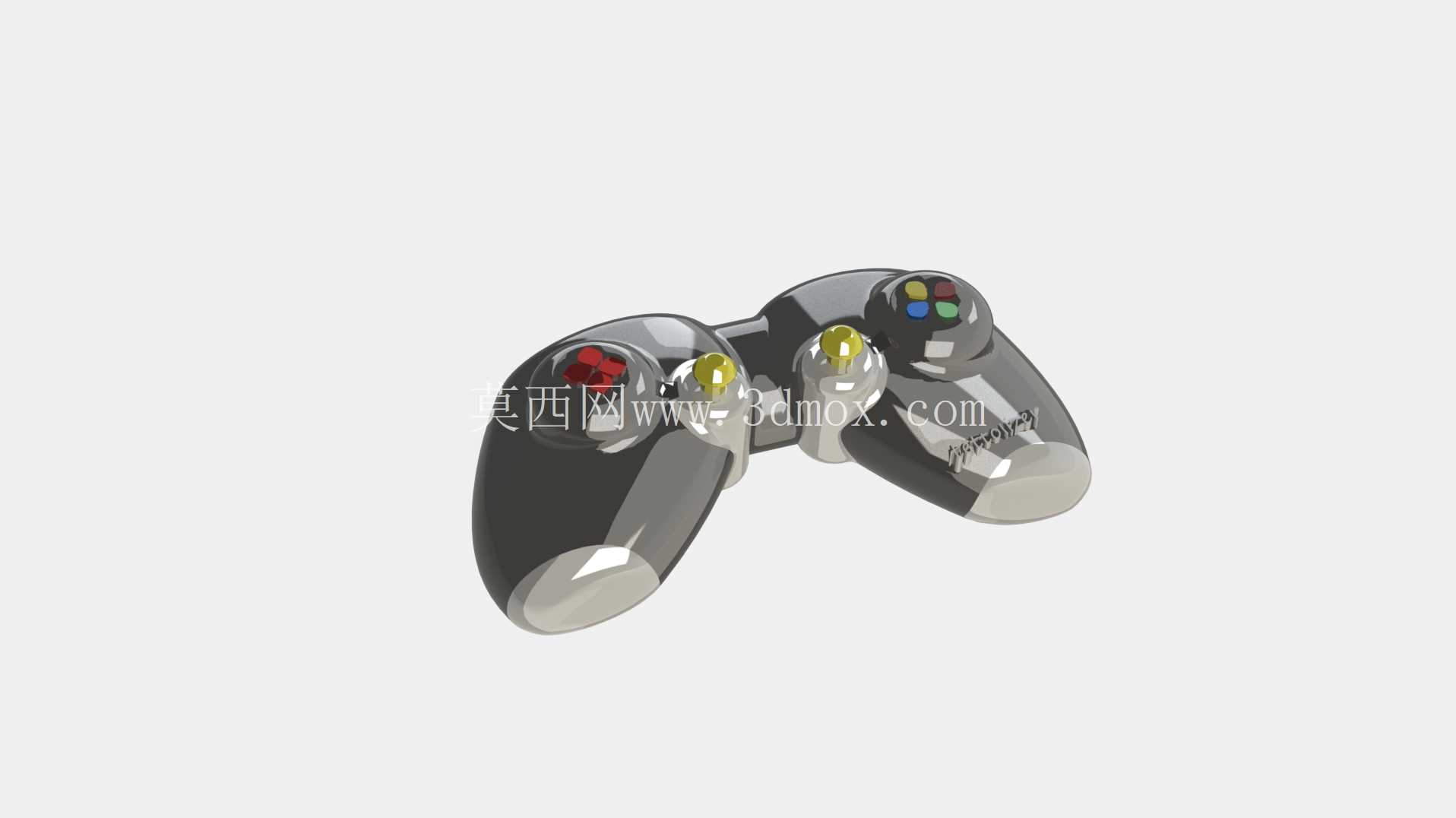

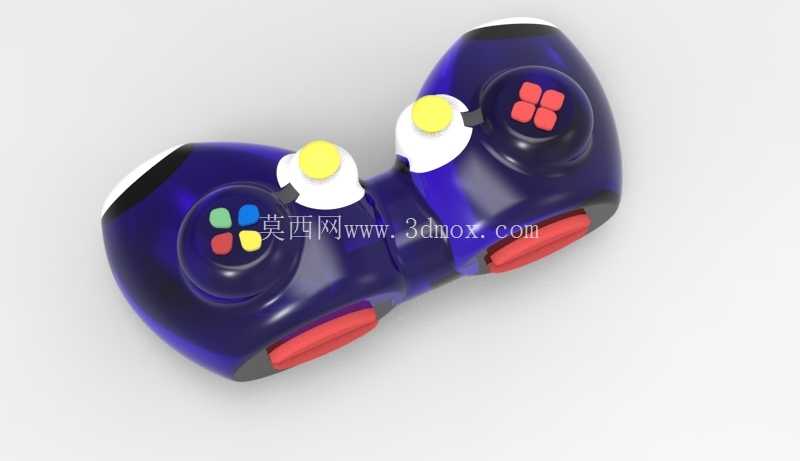

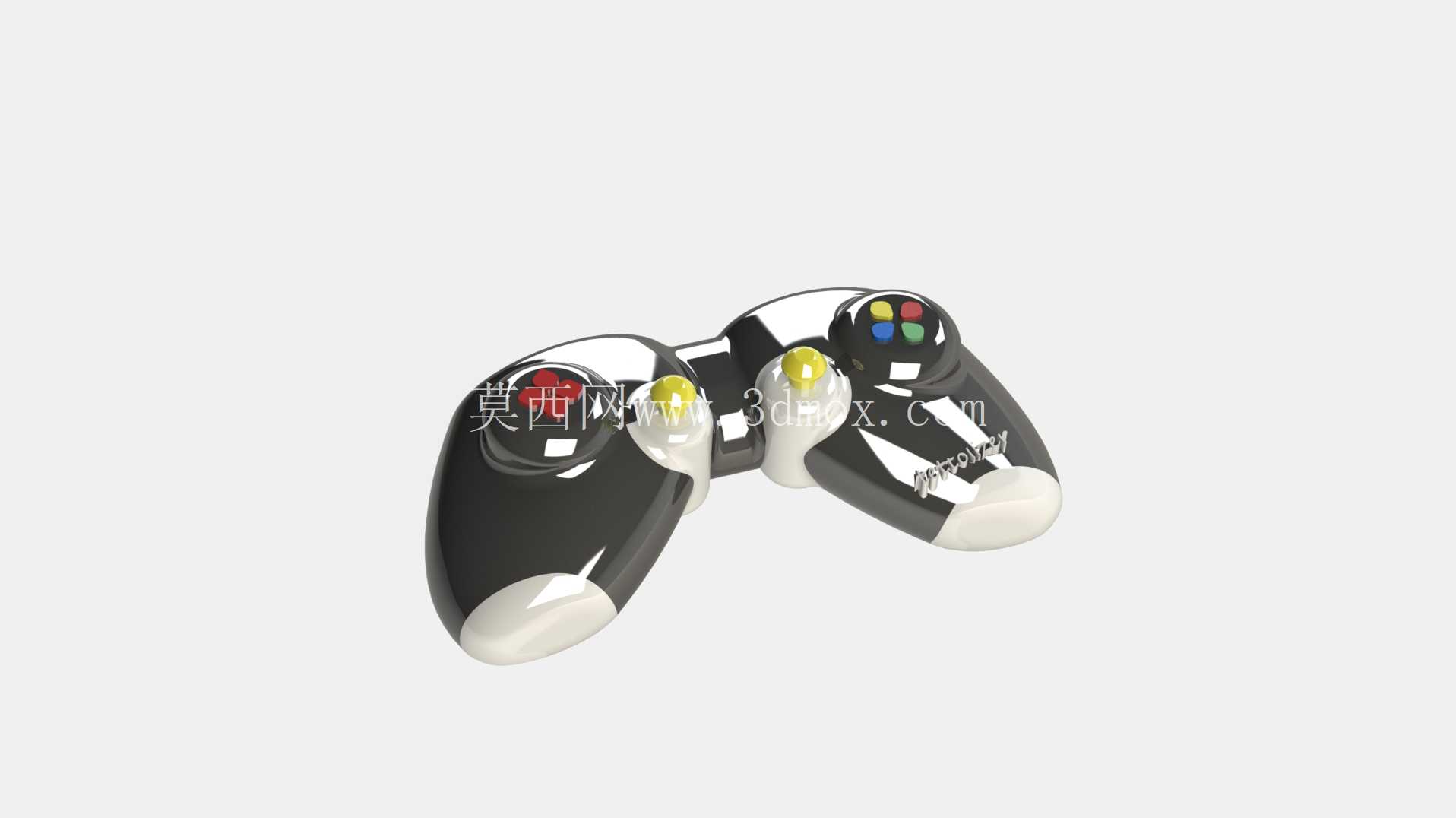

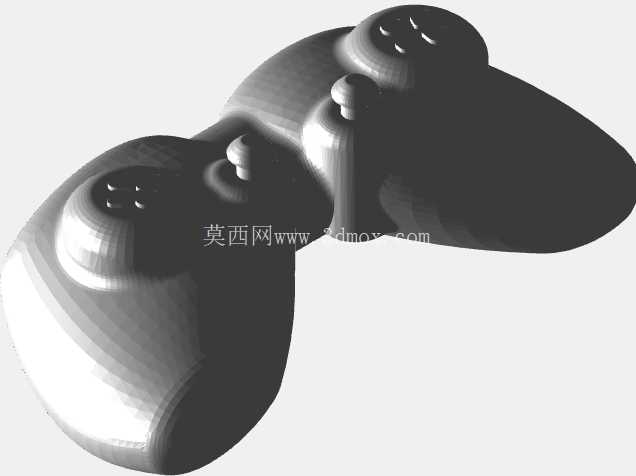

PlayStation风格游戏手柄外观结构设计

本次呈现的手柄结构设计，核心面向家用游戏主机的交互操控场景，适配客厅娱乐、电竞体验等多类使用环境，作为玩家与游戏内容之间的核心交互载体，其结构设计直接决定长时间握持的疲劳度、按键触发的响应效率以及跌落碰撞后的结构可靠性。从实际使用场景出发，手柄的握持区域采用左右对称的弧形收腰设计，整体轮廓贴合成年用户手掌自然弯曲的形态，握持时掌心与手柄背部曲面完全贴合，食指自然搭靠在肩部按键位置，拇指可无拉伸覆盖左侧方向键与右侧功能按键区域，无需刻意调整手部姿态即可完成所有常规操作，连续2-3小时使用也不会出现明显的掌部酸胀感。

在功能特性层面，手柄正面布局了左侧十字方向键、右侧四色功能按键，中部设置两个功能选择按键，左右握把上方各设置一个模拟摇杆，肩部设置两组触发按键，所有按键的凸起高度经过反复调校，方向键的键程控制在1.2mm左右，触发压力设定为50g，既保证按压时的清晰反馈，又不会因为键程过长导致操作延迟；模拟摇杆的摆动角度设定为正负25度，摇杆顶部采用凹陷的磨砂接触面，拇指按压时不会出现打滑，摇杆回中精度控制在0.1度以内，满足赛车、动作类游戏对微操精度的要求。肩部触发按键采用线性压力感应结构，按键行程达到8mm，可根据按压深度输出不同的控制信号，适配赛车游戏的油门、刹车控制需求，按键边缘做了圆弧过渡，食指长时间搭靠不会出现硌手的问题。

设计过程中首先从手部人机工程数据入手，采集了120例不同掌宽用户的握持姿态数据，确定手柄的整体宽度为155mm，握把处的最大厚度为35mm，整体重量控制在220g以内，避免过重导致的手部负担。外壳结构采用上下壳扣合的设计方式，上下壳的分型面设置在手柄侧面的轮廓线上，既保证外观面的完整性，又方便内部电路板、电池、震动马达的装配，扣合位置设置了12个均匀分布的卡扣，配合4颗十字螺丝固定，装配后上下壳的接缝间隙控制在0.1mm以内，不会出现松动异响的问题。手柄背部的电池仓采用隐藏式设计，仓盖与背部曲面齐平，开盖按键设置在仓盖顶部，按压即可弹出，更换电池时无需额外工具。

考虑到日常使用中的跌落风险，手柄外壳的边角位置都做了R3以上的圆角过渡，握把端部的壁厚设定为2.5mm，内部设置了纵横交错的加强筋，筋条厚度1mm，高度3mm，在不增加整体重量的前提下提升外壳的抗冲击性能，从1.2米高度自由跌落至水泥地面时，外壳不会出现开裂，内部元器件不会出现移位。按键与外壳的配合间隙控制在0.15mm，既保证按键活动顺畅，又不会出现卡键、进灰的问题，所有按键的接触面都采用了哑光磨砂处理，避免手汗导致的打滑，同时减少指纹残留。手柄的接线位置设置在顶部正中，接口采用下沉式设计，连接线插入后接口处不会出现凸起，放置在桌面时不会因为接口受力导致连接线弯折损坏。

从铸造工艺适配的角度来看，手柄外壳的曲面全部采用G2连续的曲面构建，外观面没有尖锐的棱角和倒扣结构，脱模斜度统一设定为1.5度，满足铸造模具的开模要求，外壳表面的蚀纹深度控制在0.08mm，既保证细腻的触感，又不会因为蚀纹过深导致脱模困难。内部的安装柱位置都做了加厚处理，螺丝柱的外径设定为6mm，内径2.2mm，柱高不超过8mm，避免注塑时出现缩水、气泡等缺陷，所有加强筋的连接处都做了R0.5的圆角过渡，减少应力集中，提升结构强度。震动马达的安装位置设置在左右握把的内部空腔中，马达周围设置了限位筋，配合缓冲泡棉固定，避免震动时出现马达晃动产生的异响，同时保证震动感能够均匀传递到整个手柄，提升游戏的沉浸感。
